AN-1309: 利用ADF7023和RFFM6901 915 MHz ISM频段收发模块 (带分集开关)实现的一种范围扩展参考设计

简介

针对客户希望扩大 ADF7023ISM频段收发器有效范围的情况,本应用笔记描述了一种参考设计,可使整体链路预算增加近20 dB。在不受干扰限制的视线应用中,这相当于使范围提高了大约6到7倍。

该设计由ADI公司的ADF7023收发器和RFMD公司的RFFM6901前端模块(FEM)构成,适用于902 MHz至928 MHz ISM频段,符合FCC规范。


关于ADF7023


ADF7023是一款超低功耗、高性能、高集成度的2FSK/GFSK/OOK/MSK/GMSK收发器。设计工作范围为862 MHz至928 MHz和431 MHz至464 MHz频段,覆盖全球免许可的433 MHz、868 MHz和915 MHz ISM频段。

这款收发器适合欧洲ETSI EN300-220、北美FCC (Part 15)、中国短程N/A线监管标准或其它类似地区标准下的电路应用。支持1 kbps至300 kbps的数据速率。


RFFM6901简介


RFFM6901是一款单芯片前端模块,适用于868 MHz和915 MHz ISM频段。RFFM6901解决了典型便携式设备RF前端设计大幅减小尺寸的需求,极大地减少了内核芯片组之外需要的组件数量,从而减小了整个解决方案的尺寸,降低了组装 成本。RFFM6901集成一个1 W功率放大器、双端口分集天线开关、带旁路模式的LNA和匹配组件。RFFM6901采用32引脚、6.0 mm × 6.0 mm × 1.2 mm超模压层压封装。

Figure 1. Functional Block Diagram.
图1. 功能框图

一般工作和性能数据

本节描述这些器件共同使用时的一般工作条件和典型性能。有关单个器件的性能详情请参考产品数据手册。

典型性能数据为8个不同的EVAL-ADF7023-RFFM6901修订版C评估板在室温下的均值,其中,向ADF7023施加3.3 V电压,向RFFM6901施加4 V电压。


一般工作条件


表1. 一般工作条件
参数 最小值 典型值 最大值 件
频率范围 902 928 MHz
电源电压、 ADF7023 3.3 V
电源电压、RFFM6901   4.0   V
温度范围 −40   +85 °C

典型性能数据


全部测试结果均在测试板EVAL-ADF7023-RFFM6901修订版C评估板上完成。

图2. 典型性能数据
参数 典型值 件 测试条件
最大发射功率 30 dBm
30 dBm发射功率条件下的谐波
二阶谐波
三阶谐波
四阶谐波
五阶谐波

−18
−43
−56
−65

dBm
dBm
dBm
dBm

传导性
传导性
传导性
传导性
接收机灵敏度
200 kbps

−106.7

dBm

10−3 BER FSK (fDEV 50 kHz), 915 MHz
电流消耗发射电流(30 dBm)
Rx
旁路
休眠

650
21

0.5

mA
mA

mA


FCC合规


在美国,902 MHz至928 MHz频段的跳频系统需要符合FCC第15部分的规定。FCC第15.247部分规定,在使用至少50个跳频通道时,跳频通道的20 dB带宽小于250 kHz,并且任何频率在20秒期间的平均占用时间不大于 0.4秒时,最高传输功率可为1 W (30 dBm)。

本应用笔记描述的参考设计在+30 dBm输出功率下,通过了FCC第15.247部分规定的辐射谐波预合规测试。测试在100 kbps和300 kbps下进行,每100毫秒传输255字节数据包。未使用外部SAW滤波器。对于RF其他数据速率、包长度,或者对参考设计的布局做出更改的情况下,可能要使用RF屏蔽。

参考设计描述

参考设计由ADI的ADF7023和RFMD的RFFM6901前端模块构成。该设计适用于915 MHz ISM频段,能够提供+30 dBm的输出功率,并能提高接收器的灵敏度。借助这种特定配置,您可以选择多种不同的模式。

在本参考设计中,+30 dBm发射功率条件下的默认电源连接

  • ADF7023通过VDDBAT1和VDDBAT2引脚提供3.3 V电源。
  • RFFM6901的LNA_VCC引脚同样以3.3 V供电。
  • RFFM6901的VDIG、PA_VCC1和PA_VCC2引脚以4 V供电。

然而,如果需要+27 dBm发射功率,则可以同时将共用型3.0 V至3.3 V电源连接到ADF7023和RFFM6901电源引脚。有关RFFM6901在这种模式下工作的更多信息,请参阅RFFM6901数据手册。

对于本参考设计,建议在接收模式下,使用RFFM6901的高偏置模式,在发射模式下,使用低偏置模式。有关参考设计这些工作模式的配置方式,请参阅下小节的内容。同时提供其他工作模式(见表3),详见RFFM6901数据手册。

表3. 模式控制
系统状态 RFFM 6901 状态 ADF7023 状态 ADF7023 寄存器设置 CTL2和CTL5(通过寄存器设置和 ADF7023状态控制) CTL3 CTL4
关断/休眠 关断模式 休眠 无关 无关 无关 低
发射1(高增益) 发射高偏置 PHY_Tx 0x139 = 0x00 且 0x11A = 0x43 CTL2 = 低; CTL5 = 高 低 高
发射2(低增益) 发射低偏置 PHY_Tx 0x139 = 0x00 且 0x11A = 0x42 CTL2 = 低; CTL5 = 低 低 高
接收1(高增益) 接收高偏置 PHY_Rx 0x139 = 0x00 且 0x11A = 0x42/43 CTL2 = 高; CTL5 = 低 高 高
接收旁路 接收旁路 PHY_Rx 0x139 = 0x00 且 0x11A = 0x42/43 CTL2 = 高; CTL5 = 低 低 高

用ADF7023对RFFM6901进行模式控制


本参考设计支持多种模式,具体取决于用户需求。表3对这些模式和设置进行了总结。RFFM6901的主要工作模式是通过ADF7023 ATB端口进行控制的,因而缓解了主处理器上的负载。CTL 5选择低或高偏置,而CTL2则是发射/接收选择。这些分别通过ATB 1和ATB 2控制。CTL3开启或关闭LNA,CTL4为关断引脚;这些引脚可以通过主机处理器GPIO进行控制。如果不需要接收旁路,则可通过一个电阻将CTL 3连接到CTL2。CTL1为天线选择引脚,在本设计中接地,这是针对单天线工作模式配置的。表3描述了各种不同的模式及其控制方式,包括适当情况下来自ADF7023的写操作。

CTL2和CTL5通过ADF7023 ATB 1和ATB 2 GPIO进行控制。这些引脚的配置详见ADF7023数据手册。总之,寄存器0x139第7位控制这些引脚处的逻辑电平驱动。在本设计中,建议将其设为3.3 V;这是通过写入0x139 = 0x00实现的。寄存器0x11A配置ATB1和ATB2的逻辑表,并且一旦设置完毕,ADF7023状态将控制这些引脚处的逻辑高电平或低电平。因此,一旦ADF7023的寄存器0x139和寄存器0x11A配置完成后,RFFM6901的状态将由ADF7023控制。详见表3。

参考设计原理图和布局图

完整的参考设计包可从ADI网站下载,其中包括Gerber文件、电路原理图、制造笔记和物料清单(BOM)。

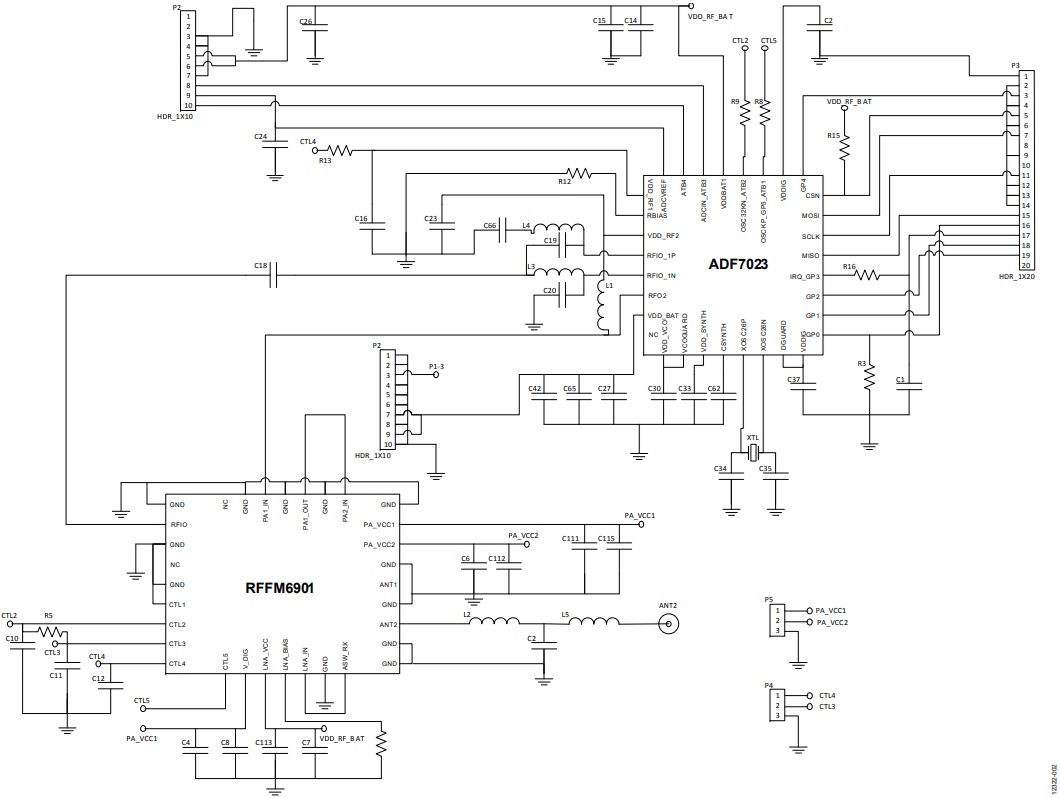

Figure 2. Schematic.
图2. 原理图

推荐的PCB布局


图3和图4所示为推荐的PCB布局。Gerber文件可通过ADI网站下载。

Figure 3. PCB Layout Diagram.
图3. PCB布局图
Figure 4. Component Placement Diagram.
图4. 元件布局图

物料清单

表4. 元件列表
名称 数值 容差 PCB封装 SMD 层 制造厂商 产品型号
C1 DNI 无 C0402 是 顶层 无 无
C2 3.3 pF 无 C0402 是 顶层 Murata GRM1555C1H3R3CA01D
C4 0.1 µF ±5% C0402 是 顶层 Murata  GRM155R71C104KA88D
C6 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C7 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C8 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C10 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C11 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C12 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
C15 100 pF ±5% C0402 是 顶层 Murata GRM1555C1H101JZ01D
C16 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C18 56 pF ±5% C0402 是 顶层 Murata GRM1555C1H560JD01D
C19 2.7 pF ±0.25  C0402 是 顶层 Murata GRM1555C1H2R7CZ01D
C20 1.2 pF ±0.25  C0402 是 顶层 Murata GRM1555C1H1R2CZ01D
C23 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C24 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C26 10 µF ±20% C0603 是 底层 Johanson 6R3R14X106MV4T
C27 100 pF ±5% C0402 是 顶层 Murata GRM1555C1H101JZ01D
C28 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C30 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C33 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C34 18 pF ±5% C0402 是 顶层 Murata GRM1555C1H180JZ01D
C35 18 pF ±5% C0402 是 顶层 Murata GRM1555C1H180JZ01D
C37 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C42 10 µF ±20% C0603 是 底层 Johanson 6R3R14X106MV4T
C62 150 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A154KE9D
C65 220 nF ±10% C0402 是 顶层 Murata 电子 GRM155R61A224KE19D
C66 100 pF ±5% C0402 是 顶层 Murata GRM1555C1H101JZ01D
C111 0.1 µF ±5% C0402 是 顶层 Murata GRM155R71C104KA88D
C112 0.1 µF ±5% C0402 是 顶层 Murata GRM155R71C104KA88D
C113 0.1 µF ±5% C0402 是 顶层 Murata GRM155R71C104KA88D
C115 1 nF ±10% C0201 是 顶层 TDK C0603X7R1E102K030BA
J2     SMA_CARD_EDGE_RF 是 顶层 Johnson 元件 142-0711-821
L1 47 nH ±5% L0402 是 顶层 Coilcraft 0402CS-47NXJL
L2 7.5 nH ±5% L0402 是 顶层 Coilcraft 0402CS-7N5XJL
L3 12 nH ±5% L0402 是 顶层 Coilcraft Coilcraft 0402CS-12NXJL
L4 6.2 nH ±5% L0402 是 顶层 Coilcraft Coilcraft 0402CS-6N2XJL
L5 7.5 nH ±5% L0402 是 顶层 Coilcraft Coilcraft 0402CS-7N5XJL
P1     SKT10_1.27MM 无 底层 Samtec SFM-105-02-S-D-A
P2     SKT10_1.27MM 无 底层 Samtec SFM-105-02-S-D-A
P3     SKT20_1.27MM 无 底层 Samtec SFM-110-02-S-D-A
P4     SIP-3P-RA_SMD 是 顶层 Sullins GEC36SGSN-M89
P5     SIP-3P-RA_SMD 是 顶层 Sullins GEC36SGSN-M89
R1 DNI ±1% R0201 是 顶层 无 无
R3 DNI ±1% R0402 是 顶层 无 无
R4 DNI ±1% R0402 是 顶层 无 无
R5 0 r ±1% R0402 是 顶层 Rohm MCR01MRTJ000
R8 0 r ±1% R0402 是 顶层 Rohm MCR01MRTJ000
R9 0 r ±1% R0402 是 顶层 Rohm MCR01MRTJ000
R12 36 k ±1% R0402 是 顶层 Rohm MCR01MZPF3602
R13 DNI 无 R0402 是 顶层 无 无
R15 100 k ±1% R0402 是 顶层 Rohm MCR01MZPF1003
R16 0 r ±1% R0402 是 顶层 Rohm MCR01MRTJ000
U1     LFCSP-32 是 顶层 ADI 公司 ADF7023-LFCSP32
U2     LGA, 32引脚, 6 mm × 6 mm     RFMD RFFM6901
Y1 26 MHz   XTAL-SMD-3_2-2_5MM 是 顶层 NDK NX3225SA-26.000000MHZ-G2
