概览
优势和特点
- 高线路和负载精度：±0.9% (25°C)，±1.5%（整个温度范围）
- 超低压差：230 mV（典型值、1.5 A）
- 仅需CO = 1.0 µF便可保持稳定
- anyCAP = 使用任意类型的电容（包括MLCC）均可保持稳定
- 限流、限热
- 低噪声型
- 电源电压范围：2.8 V至6 V
- 可以在–40°C至+85°C环境温度范围内工作
- SOT-223封装

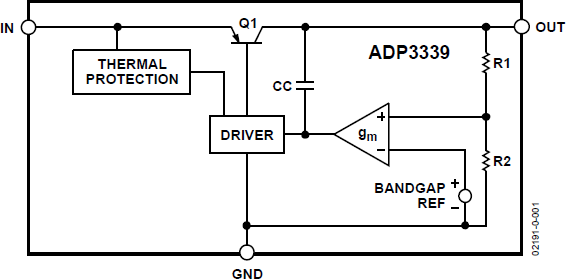

产品详情
最新替代方案：
ADM7172：6.5 V、2 A、超低噪声、高PSRR、快速瞬变响应CMOS LDO
ADP3339属于ADP33xx系列精密低压差anyCAP®电压调节器， 输入电压范围为2.8 V至6 V，最大负载电流为1.5 A。 该器件采用新颖的架构和改良的工艺，与传统LDO相比性能更出色，比竞争产品更具性能优势，输出电流也更高。 它采用专利设计，仅需一个1.0 µF输出电容便可保持稳定。 这款器件对输出电容的等效串联电阻(ESR)不敏感，使用任何优质电容均可稳定工作，其中包括适合空间受限应用的陶瓷(MLCC)型电容。 ADP3339在室温条件下可达到0.9%的出色精度，温度、线路和负载变化的精度为1.5%。 1.5 A时，其压差仅为230 mV（典型值）。 该器件还具有安全限流和热过载保护特性。 在轻负载情况下，ADP3339具有130 µA（典型值）超低静态电流。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
