概览
优势和特点
- 单通道、1024/256位分辨率
- 标称电阻：20 kΩ，50 kΩ和100 kΩ
- 标称电阻容差误差：±1%（最大值）
- 50次可编程(50-TP)游标存储器
- 变阻器模式下的温度系数：5 ppm/°C
- 2.7 V至5.5 V单电源供电
- 双电源供电：±2.5 V至±2.75 V（交流或双极性工作模式）
- SPI兼容型接口
- 游标设置回读功能
- 上电后采用50-TP存储器数据刷新
- 超薄LFCSP、10引脚、3 mm × 3 mm × 0.8 mm封装
- 紧凑型MSOP、10引脚、3 mm × 4.9 mm × 1.1 mm封装
产品详情
AD5270/AD5271分别是单通道1024/256位数字变阻器，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。
这些器件的端到端电阻容差误差小于1%，并提供50次可编程(50-TP)存储器。
业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。
AD5270/AD5271的游标设置可通过SPI数字接口控制。将电阻值编程写入50-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供50次永久编程的机会。在50-TP激活期间，一个永久熔断熔丝指令会将电阻位置固定（类似于将环氧树脂涂在机械式调整器上）。
AD5270/AD5271提供3 mm x 3 mm、10引脚LFCSP和10引脚MSOP两种封装。保证工作温度范围为−40°C至+125°C的扩展工业温度范围。
应用
- 机械电位计的替代产品
- 运算放大器：可变增益控制
- 仪器仪表：增益、失调电压调整
- 可编程电压至电流转换
- 可编程滤波器、延迟、时间常数
- 可编程电源
- 传感器校准
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

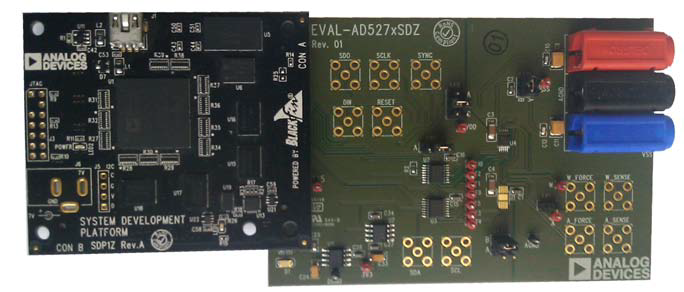

评估套件 (2)
参考资料
-
为您的应用选择合适的数字电位计3/25/2011
-

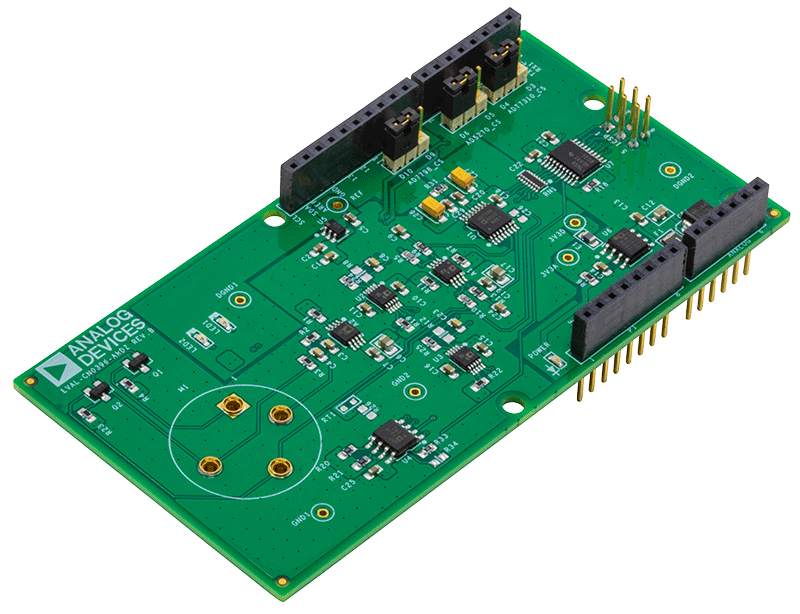

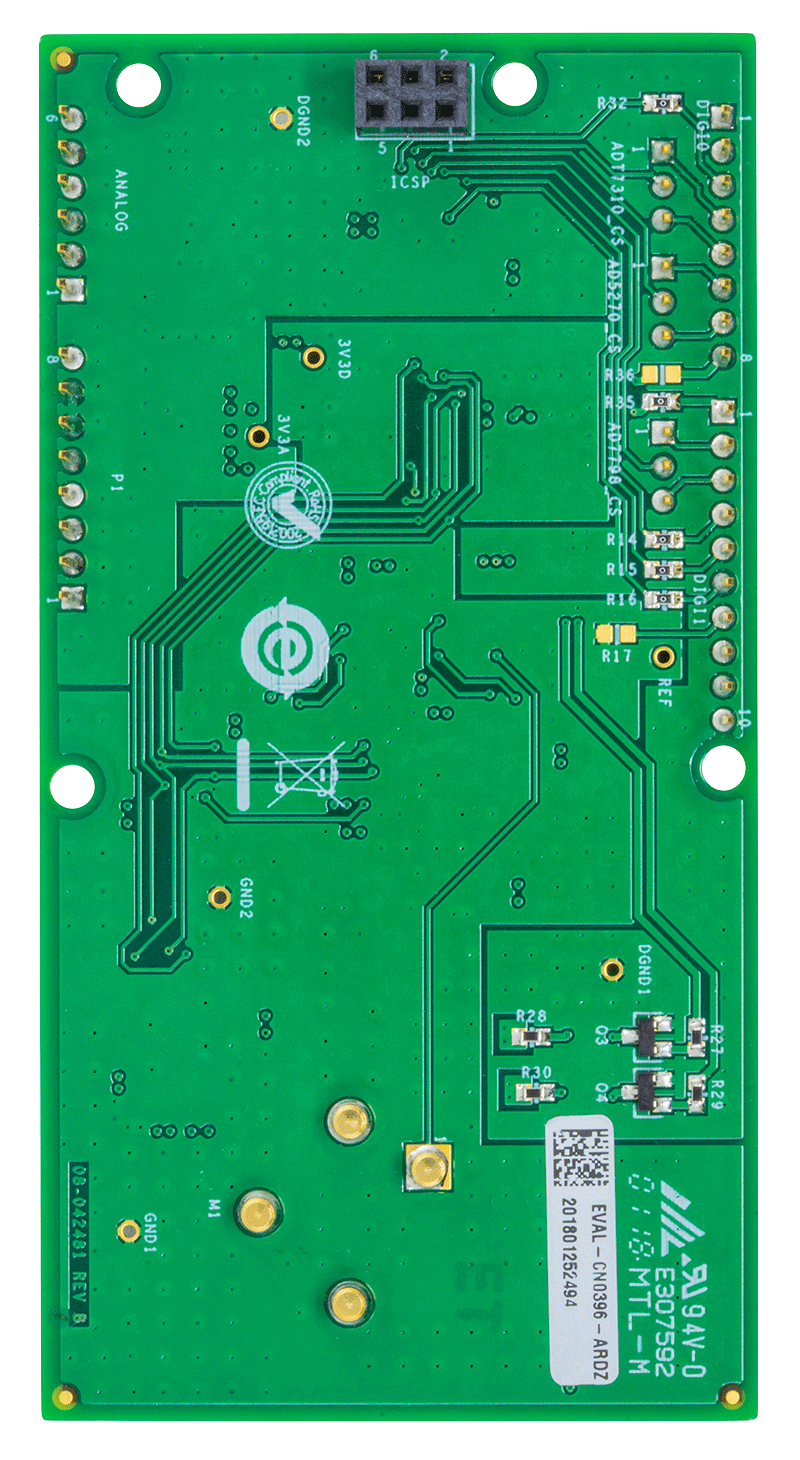

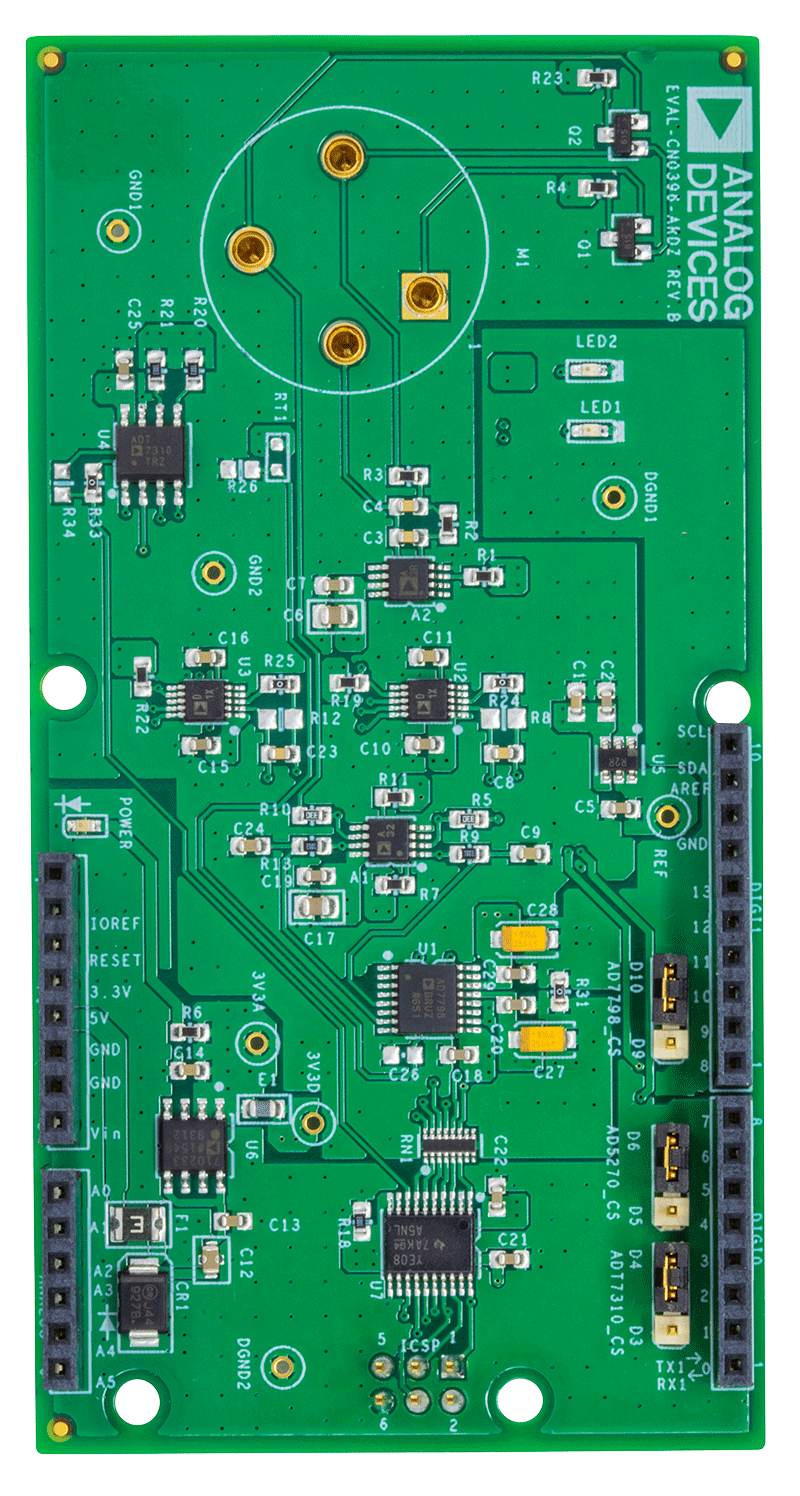

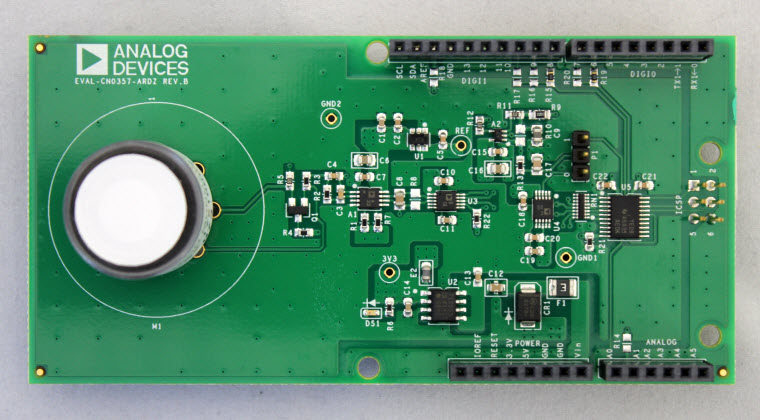

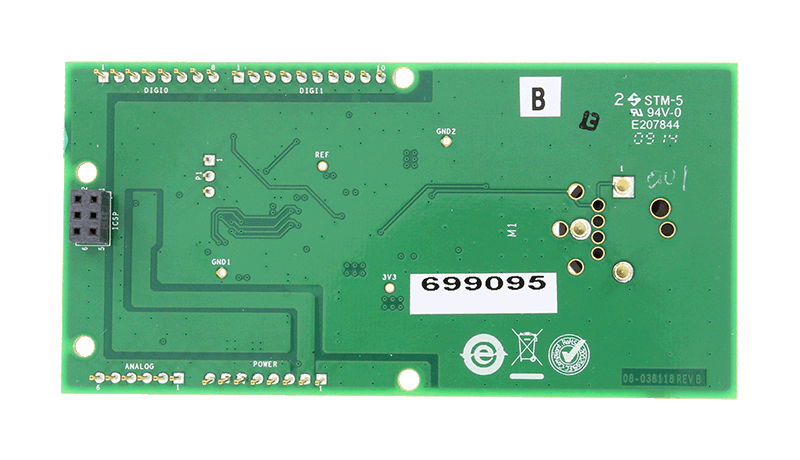

CN0396: 带温度补偿功能的双通道电化学气体传感器10/27/2016
-
CN-016111/18/2010
-
CN-016811/18/2010
-
精密电子秤测量和有毒气体检测11/28/2018 -
物联网资产健康跟踪与远程有毒气体检测10/15/2018
-
全面理解和高效应用数字电位计4/10/2017
-
Digital Potentiometers - Where and How to Use10/3/2014
软件代码及系统需求
工具及仿真模型
IBIS模型
参考电路 (2)
