概览
优势和特点
- 超低电源电流：850nA
- 低漂移
- A 级：10ppm/ºC (最大值)
- B 级：20ppm/ºC (最大值)
- 高准确度
- A 级：0.05% (最大值)
- B 级：0.1% (最大值)
- 长期漂移：15ppm/√kHr (LS8 封装)
- 无湿度灵敏度 (LS8 封装)
- 高输出驱动电流：5mA (最小值)
- 低压差电压：10mV (最大值)
- 技术规格针对 -40ºC 至 85ºC 的温度范围
- 可在 -55ºC 至 125ºC 的温度范围内运作
- 宽电源范围至 18V
- 反向输入 / 输出保护
- 可提供的输出电压选项：
1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V - 可提供扁平 (高度 1mm) ThinSOT™ 、(2mm x 2mm) DFN 和具高稳定性的密封式 (5mm x 5mm) LS8 封装
产品详情
LT®6656 是一款小型精准电压基准，所吸收的电源电流小于 1μA，并能够采用一个位于输出电压的 10mV 以内之工作电源电压。LT6656 提供了一个 0.05% 的初始准确度和 10ppm/ºC 的温度漂移。由于兼具低功率和精准特性，因此该器件非常适合于便携式和电池供电型仪表。
LT6656 能够提供高达 5mA 的输出驱动电流和 65ppm/mA 的负载调整率，从而使其可被用作一个低功率 ADC 的电源电压和基准输入。LT6656 可接受一个高达 18V 的电源电压，并安全地承受输入反接。
LT6656 的输出能够在采用 1μF 或更大的输出电容时保持稳定，并可在多种输出电容器 ESR 条件下运作。
该基准的技术规格针对 –40ºC 至 85ºC 的工作温度范围，并能够在 -55ºC 至 125ºC 的极限温度范围内运行。通过运用先进的设计、工艺和封装技术实现了低迟滞和一致的温度漂移。
LT6656 可提供 6 引脚 SOT-23、(2mm x 2mm) DFN 和8 引脚 LS8 封装。LS8 是一个5mm x 5mm 表面贴装密封式封装，能提供卓越的稳定性。
应用
- 精准 A/D 和 D/A 转换器
- 便携式气体检测仪
- 电池或太阳能供电型系统
- 精准稳压器
- 低电压信号处理
- 微功率远端采样
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R552 Reliability Data3/26/2018
-
Go to 4.096V and Stay There.8/26/2013
-
精准、低功耗的远程检测理念1/1/2019
-
微功率零漂移运算放大器支持无线电流检测9/22/2017
-
无线电流检测电路检测电阻浮空8/1/2017 模拟对话
-
Low Power Op Amps: Only 20μA for 1.3MHz, 240μA for 30MHz7/1/2017 LT Journal
-

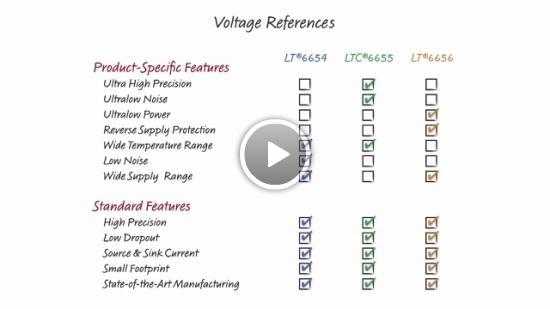

Precision Voltage References6/23/2017
-
创新推动了电压基准的技术发展水平10/15/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT6656-1.25
LT6656-2.048
LT6656-2.5
LT6656-3
LT6656-3.3
LT6656-4.096
LT6656-5
