概览
优势和特点
- 失调漂移:0.1 μV/℃(典型值)
- 电压失调:±200 μV(最大值,全温度范围)
- 电源工作范围:2.7 V至5.5 V
- 集成抗电磁干扰(EMI)滤波器
- 高共模输入电压范围
- 连续工作电压:-2 V至+70 V
- 连续耐压范围:−3 V至+80 V
- 最小直流共模抑制比(CMRR):90 dB
- 初始增益 = 20 V/V
- 宽工作温度范围
- AD8418AWB:−40°C至+125°C
- AD8418AWH:−40°C至+150°C
- 双向操作
- 提供8引脚SOIC和8引脚MSOP封装
- 通过汽车应用认证
产品详情
AD8418A是一款高压、高分辨率分流放大器。设定初始增益为20 V/V,在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418A在输入共模电压处于−2 V至+70 V范围时,具有出色的输入共模抑制性能;它能够在分流电阻上进行双向电流的测量,适合各种汽车和工业应用,包括电机控制、电源管理和电磁阀控制等。
在−40°C至+150°C的整个温度范围内,AD8418A都能提供极佳的性能。它采用零漂移内核,在整个工作温度范围和共模电压范围内,失调漂移典型值为0.1 μV/°C。AD8418A通过汽车应用认证。该器件集成EMI滤波器和专利电路,在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±100 μV。AD8418A提供8引脚MSOP和SOIC两种封装。
应用
- 下列应用中的高端电流检测
电机控制
电磁阀控制
电源管理 - 低端电流检测
- 诊断保护
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

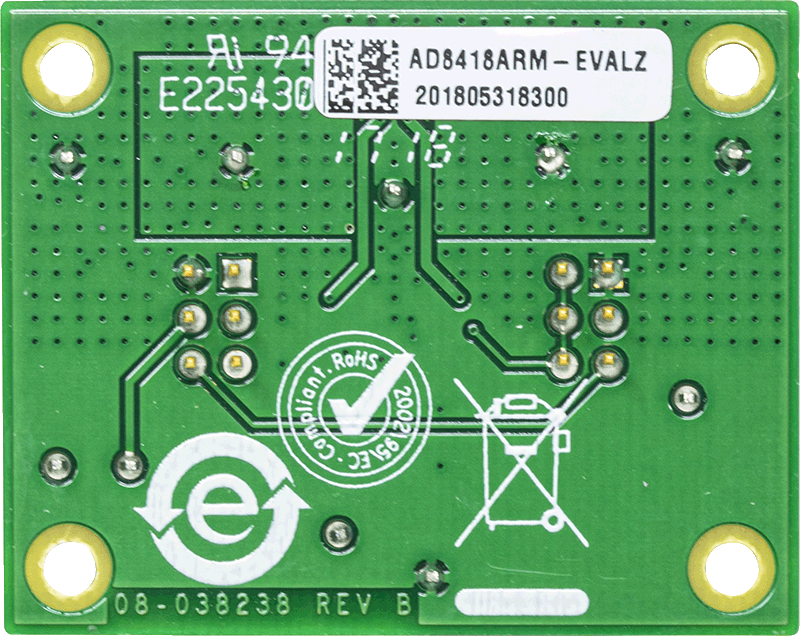

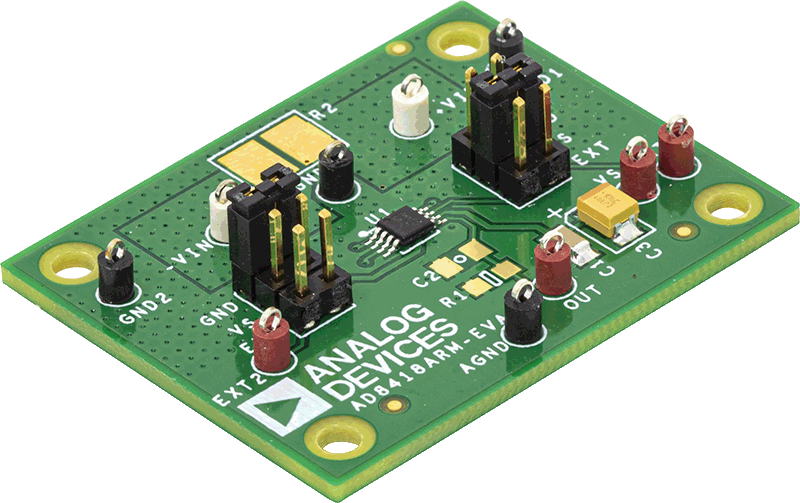

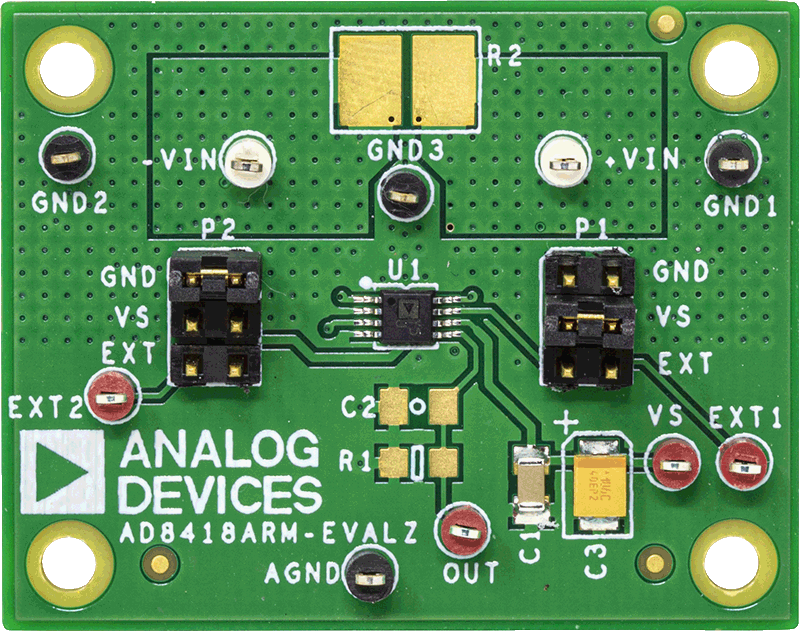

评估套件 (1)
