LTM2892

SPI / 数字或 I2C μModule 隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 6 通道逻辑隔离器：3500VRMS (持续 1 分钟)
  • UL-CSA 认可文档 ＃E151738
  • 3V 至 5.5V 电源运作
  • 无需外部组件
  • SPI / 数字 (LTM2892-S) 或 I2C (LTM2892-I) 选项

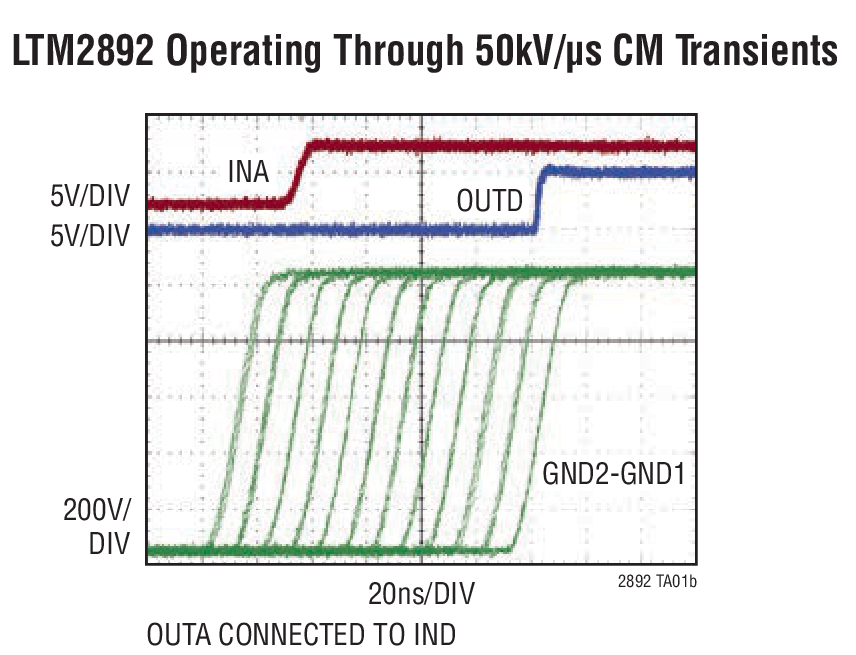

  • 可承受高共模瞬变：50kV/μs
  • 高速操作：
    • 10MHz 数字隔离
    • 4MHz / 8MHz SPI 隔离
    • 400kHz I2C 隔离
  • 可在高达 125°C 的温度下操作 (H 级)
  • 1.62V 至 5.5V 逻辑电源用于实现灵活的数字接口
  • 可在隔离势垒两端提供 ±15kV ESD HBM
  • 最大连续工作电压：850VPEAK
  • 低电流停机模式 (<10μA)

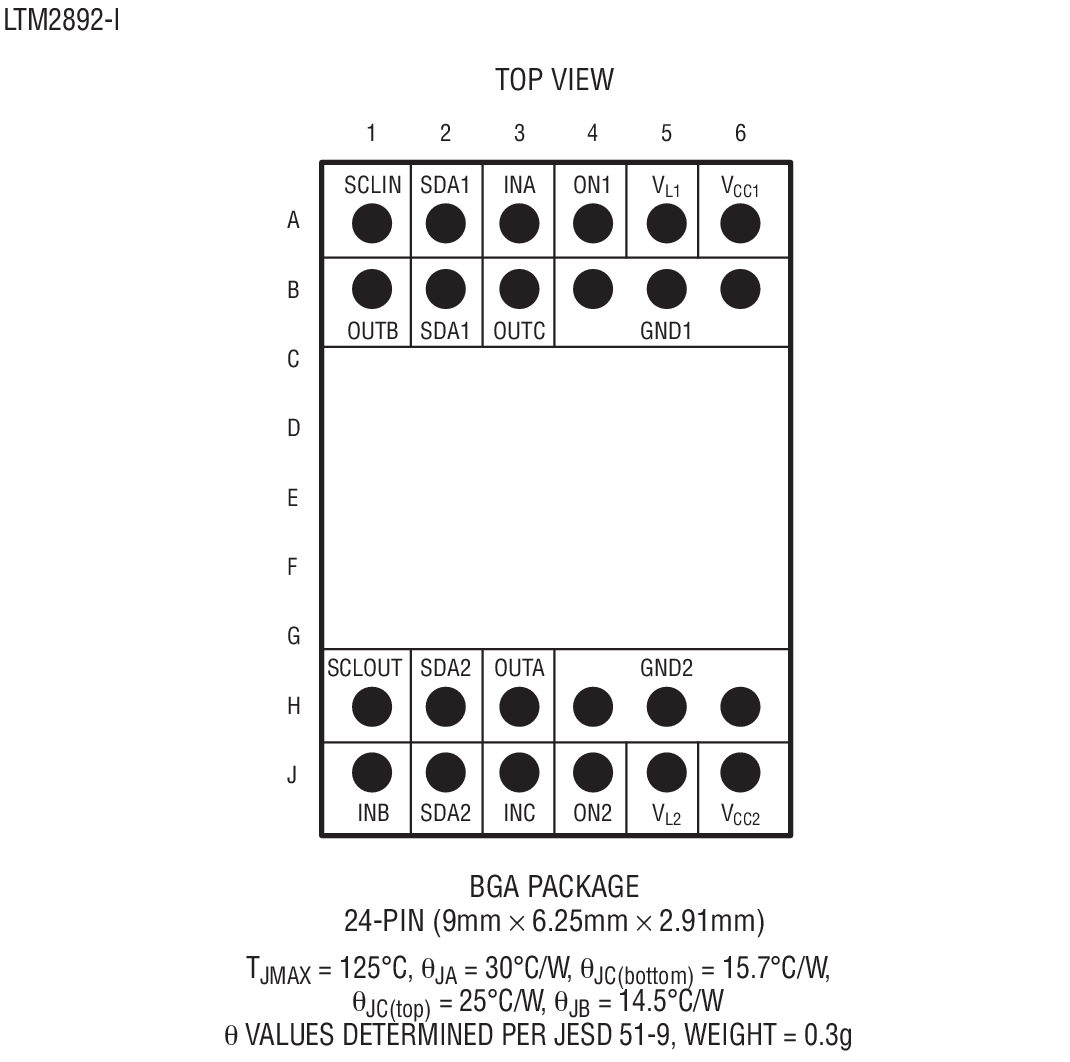

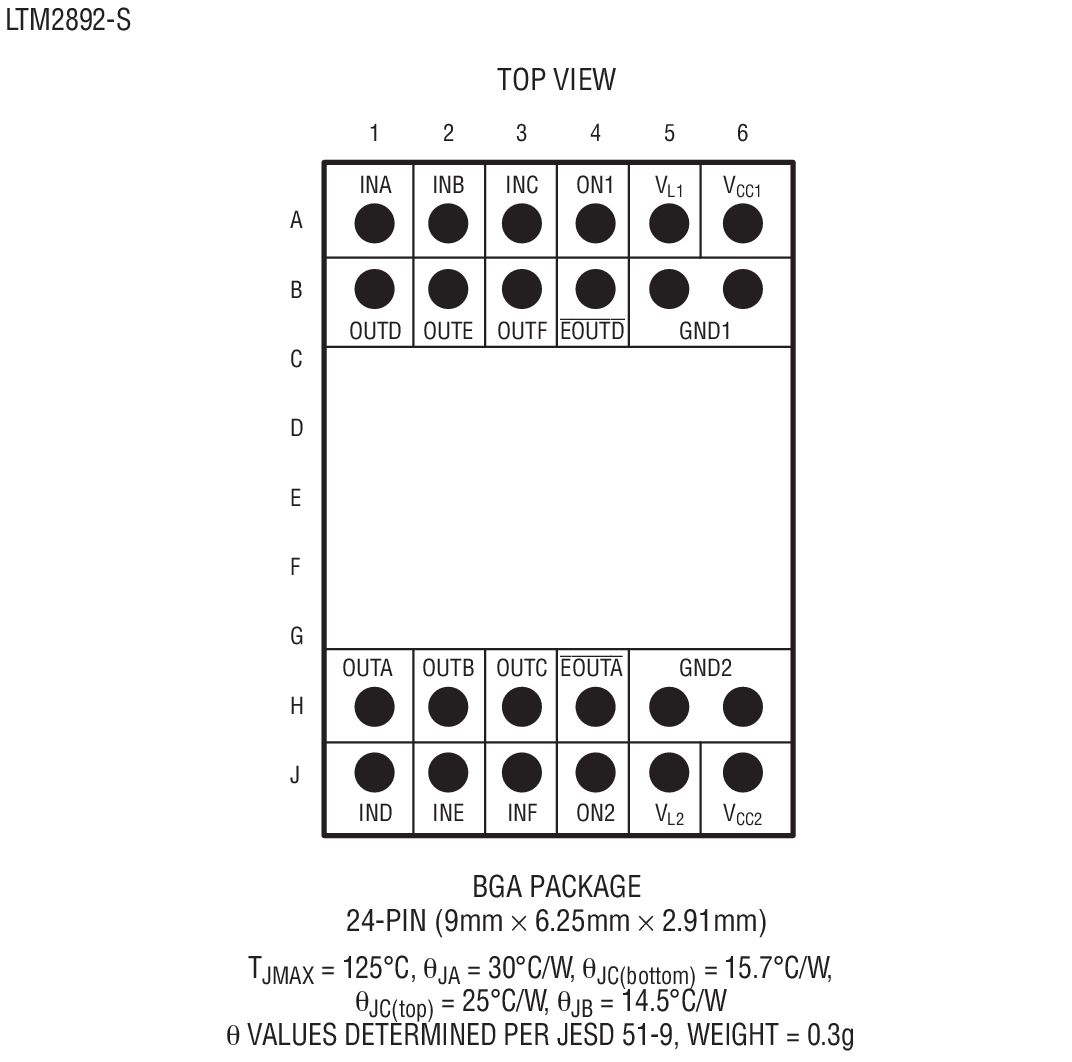

  • 小外形 (9mm x 6.25mm x 2.91mm) BGA 封装
更多细节
show more Icon

LTM®2892 是一款完整的电流数字 µModule® (微型模块) 隔离器。其无需使用外部组件。单独的 3V 至 5.5V 电源负责为数字隔离器的每一侧供电。分离的逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

模块选项可提供与 SPI (LTM2892-S) 和 I2C (LTM2892-I) (仅限主控器模式) 规范的兼容性。

耦合电感器在输入和输出逻辑接口之间提供了 3500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，可在速度高于 50kV/μs 的大共模瞬变过程中提供不间断的通信。



Applications

  • 隔离型 SPI 或 I2C 接口
  • 工业系统
  • 测试与测量设备
  • 断开接地环路
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM2892

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 安全和法规认证
  • 用户手册
  • 数据手册
  • 信息
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/22/2016
英文

LTM2892: SPI/Digital or I2C μModule Isolator Data Sheet

打开PDF文件

redirect
649.00K
download

下载 PDF

PDF Vector

PDF

更新 09/02/2013
日文

LTM2892: SPI/デジタルまたはI2C対応のμModuleアイソレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R596 Reliability Data redirect icon

22.85 K

download

下载 PDF

安全和法规认证

2

PDF Vector

HTML

更新 01/28/2016
英文
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日文
安全規格認証や適合の取得状況 redirect icon

用户手册

2

PDF Vector

PDF

更新 08/01/2013
英文
DC1957A - Demo Manual redirect icon

740.00K

download

下载 PDF

PDF Vector

PDF

更新 08/01/2013
英文
DC1986A - Demo Manual redirect icon

690.00K

download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

安全和法规认证 1

Safety and Regulatory Compliance Information

产品选型卡 2

μModule Isolators
Digital Isolator Product Selection Guide

新闻 1

6 通道 3500Vrms 微型模块隔离器可简化 SPI / 数字或 I2C 系统的保护和扩展

产品选型指南 1

数字隔离器产品选型与资源指南

解决方案设计及宣传手册 1

Enhanced Protection with the Latest iCoupler® Digital Isolation

视频

2

Thumbnail Image

视频

2014-05-29

03:52

SPI Isolation Challenge

了解更多
Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM2892CY-I#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2892CY-S#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2892HY-I#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2892HY-S#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2892IY-I#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2892IY-S#PBF 24-Lead BGA (9mm x 6.25mm x 2.91mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2892CY-I#PBF

量产

LTM2892CY-S#PBF

量产

LTM2892HY-I#PBF

量产

LTM2892HY-S#PBF

量产

LTM2892IY-I#PBF

量产

LTM2892IY-S#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2892CY-I#PBF

量产

LTM2892CY-S#PBF

量产

LTM2892HY-I#PBF

量产

LTM2892HY-S#PBF

量产

LTM2892IY-I#PBF

量产

LTM2892IY-S#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2892CY-I#PBF

量产

LTM2892CY-S#PBF

量产

LTM2892HY-I#PBF

量产

LTM2892HY-S#PBF

量产

LTM2892IY-I#PBF

量产

LTM2892IY-S#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2892CY-I#PBF

量产

LTM2892CY-S#PBF

量产

LTM2892HY-I#PBF

量产

LTM2892HY-S#PBF

量产

LTM2892IY-I#PBF

量产

LTM2892IY-S#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

I<sup>2</sup>C隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

多协议收发器1
LTC2873
Cart

量产

具可通断终端的单总线 RS485 / RS232 多协议收发器

高压热插拔控制器1
LTM9100
popup image
Cart

量产

具 I2C 命令和遥测功能的 Anyside™ 高电压隔离型开关控制器

隔离式 RS-232 接口1
LTM2882
popup image
Cart

量产

双通道、隔离型 RS232 μModule 收发器 + 电源

隔离式 RS-485 接口1
LTM2881
popup image
Cart

量产

完整的隔离型 RS485 / RS422 μModule 收发器和电源

评估套件

评估套件 2

reference details image

DC1986A

LTM2892-I I2C µModule Isolator Demo Board

reference details image

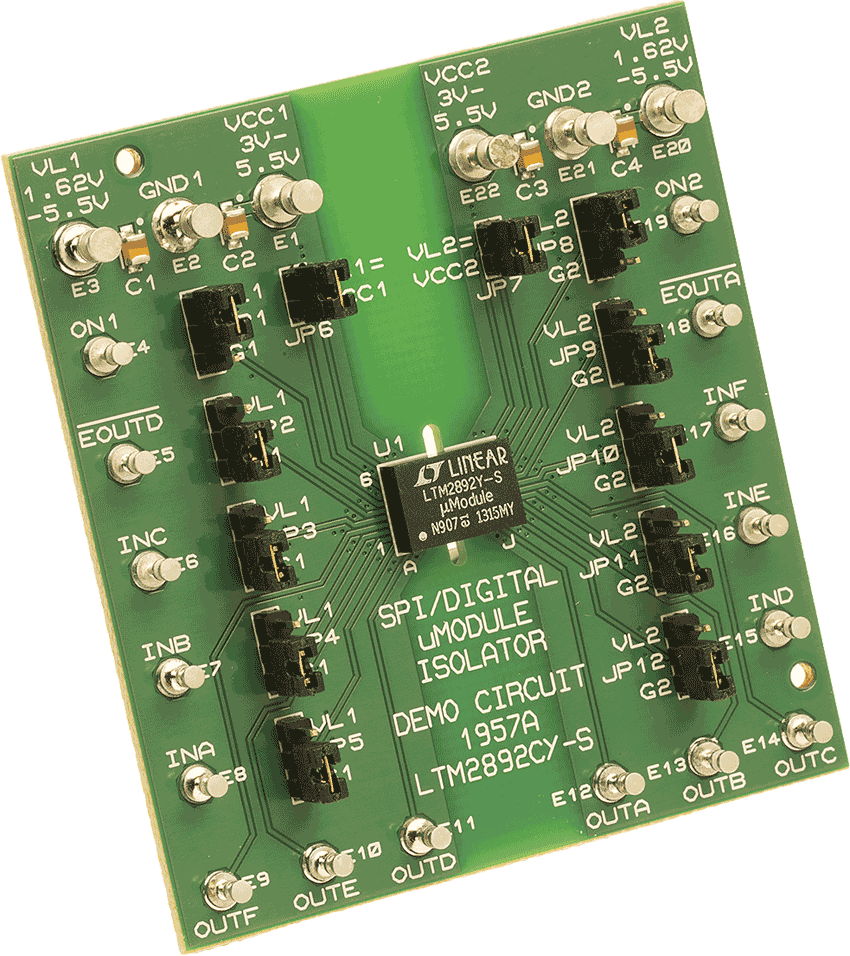

DC1957A
