概览

优势和特点

  • RS232 收发器：可在 1 分钟承受 2500VRMS
  • UL-CSA 认证文档 #E151738
  • CSA 元器件验收通知 5A
  • 隔离的 DC 电源: 5V (在高达 200mA)
  • 无需外部元件
  • 用于提供灵活数字接口的 1.62V 至 5.5V 逻辑电源

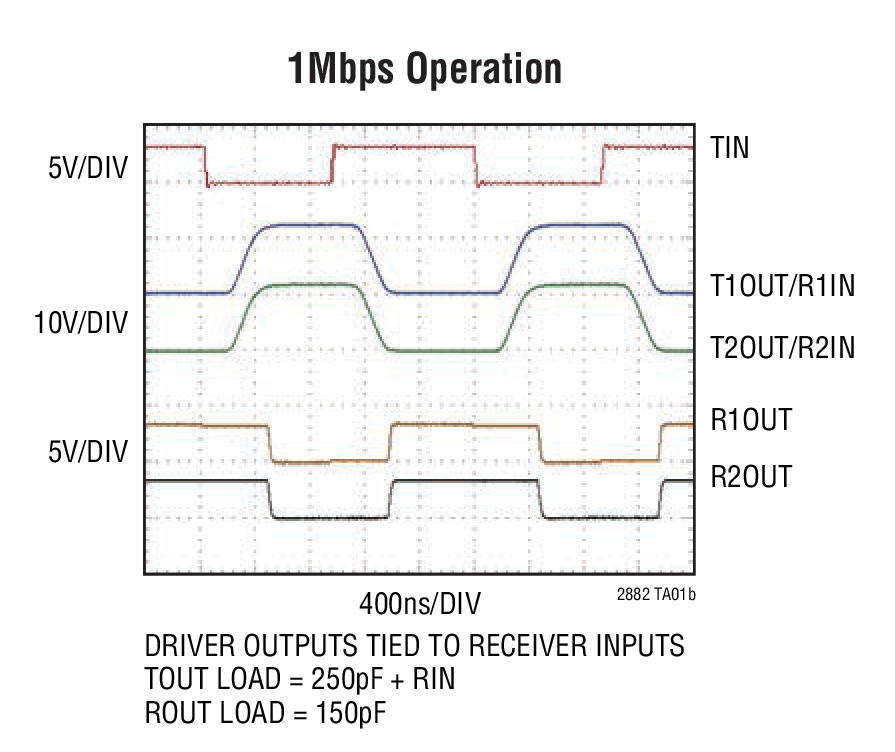

  • 高速操作
    • 1Mbps (对于 250pF/3kΩ 负载)
    • 250kbps (对于 1nF/3kΩ 负载)
    • 100kbps (对于 2.5nF/3kΩ TIA/EIA-232-F 负载)
  • 3.3V (LTM2882-3) 或 5V (LTM2882-5) 工作
  • 能够承受至 ±10kV HBM ESD (在隔离型 RS232 接口上或横越隔离势垒) 而不发生损坏或闭锁
  • 可承受的高共模瞬变：30kV/μs
  • 共模工作电压：560VPEAK
  • 真正符合 RS232 标准的输出电平

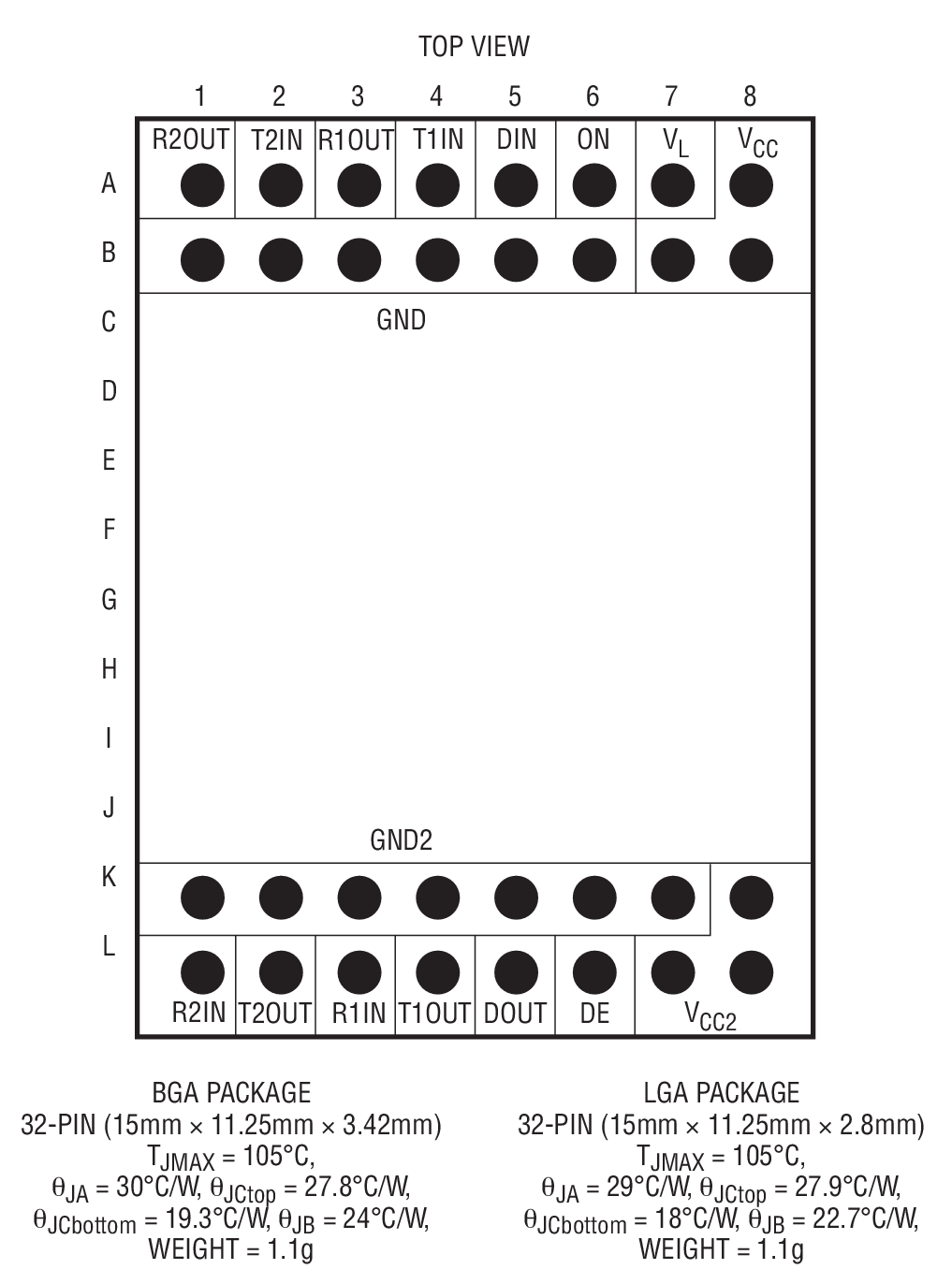

  • 扁平 (15mm x 11.25mm) 表面贴装型 BGA 和 LGA 封装

产品详情

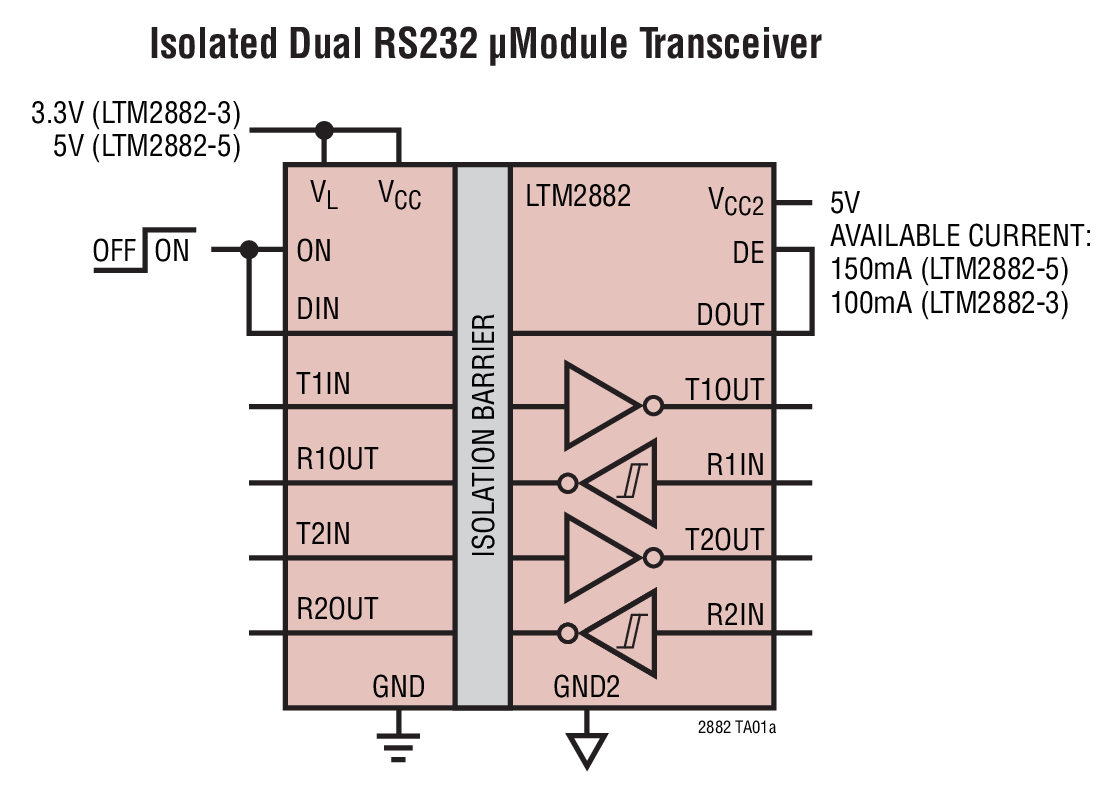

LTM®2882 是一款完整的电流隔离型双通道 RS232 μModule® 收发器。它无需使用外部元件。单个 3.3V 或 5V 电源通过一个集成型隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

耦合电感器和一个隔离电源变压器在线路收发器和逻辑接口之间提供了 2500VRMS 的隔离。该器件非常适合于那些具有不同地的系统，允许很大的共模电压变化。在共模瞬变 >30kV/μs 的情况下，可以保证不间断的通信。

该器件符合 TIA/EIA-232-F 标准。驱动器输出具有过载保护能力，并可短接至地或高达 ±15V 的电压而不会受损。LTM2882 提供了一个辅助的隔离数字通道。该通道通过控制 DE 引脚来提供针对半双工运作的配置。

增强的 ESD 防护能力使该器件能够承受高达 ±10kV HBM (在至隔离电源的收发器接口引脚上以及横越至逻辑电源的隔离势垒)，而不会发生闭锁或受损。


应用

  • 隔离型 RS232 接口
  • 工业通信
  • 测试和测量设备
  • 断开 RS232 接地环路

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

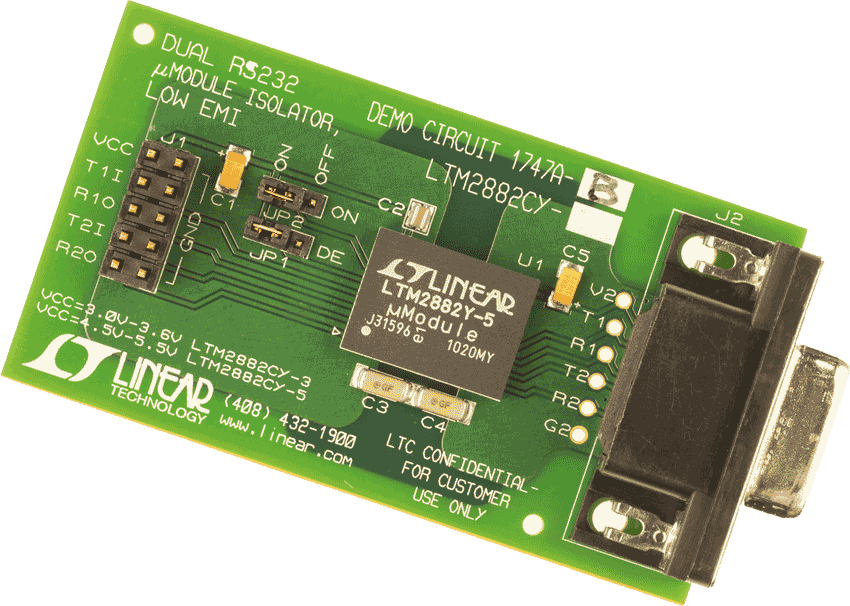

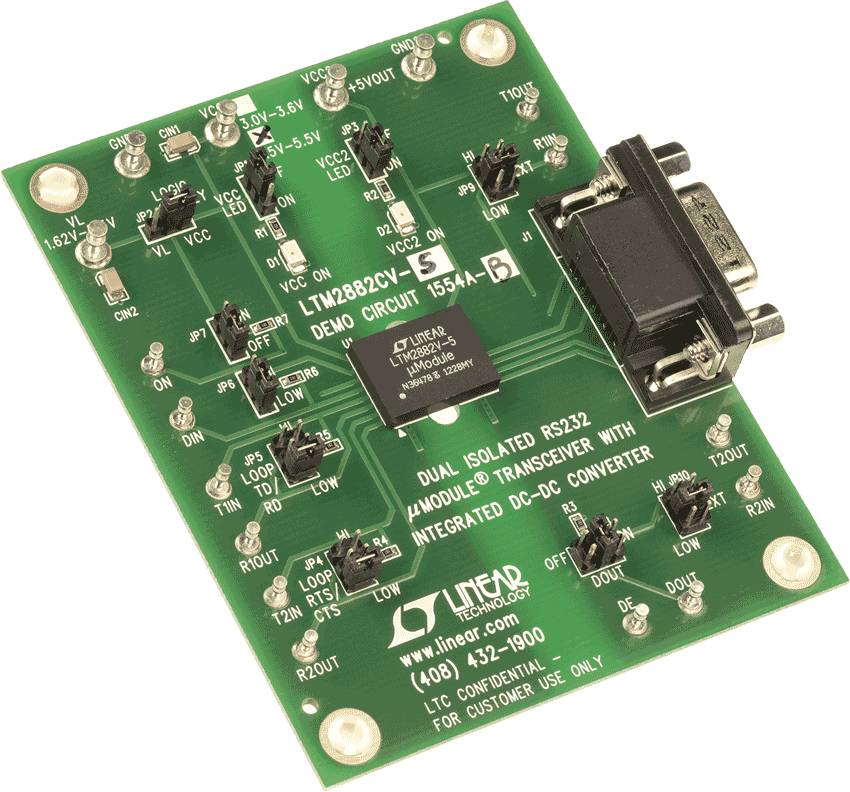

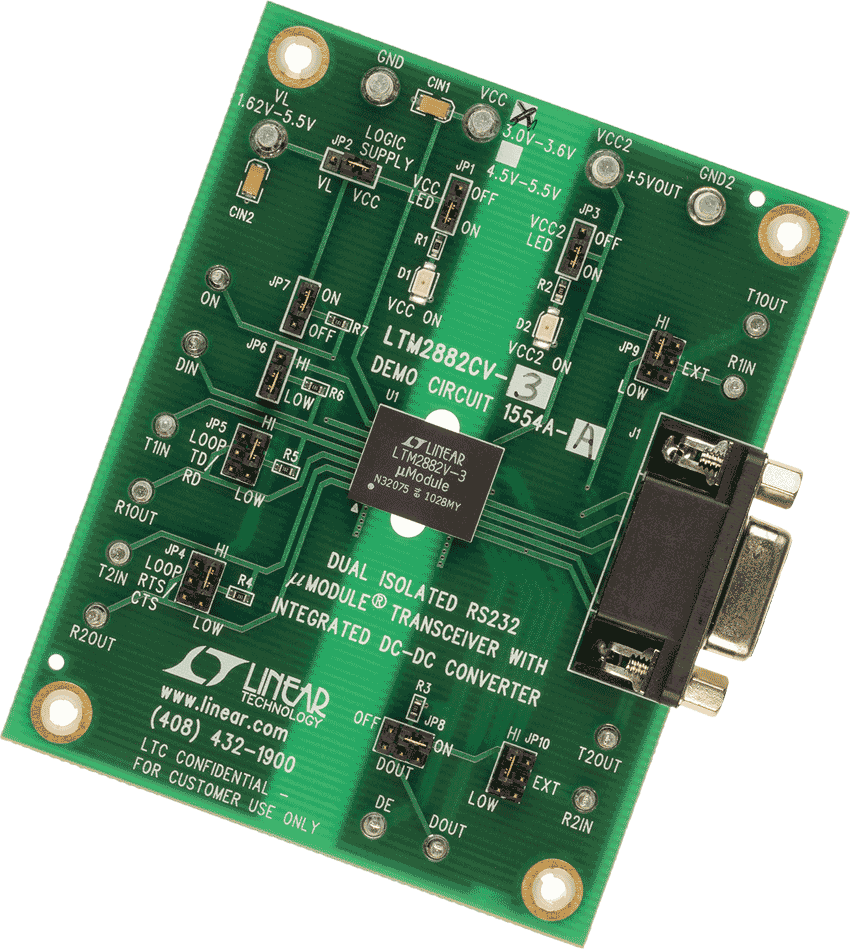

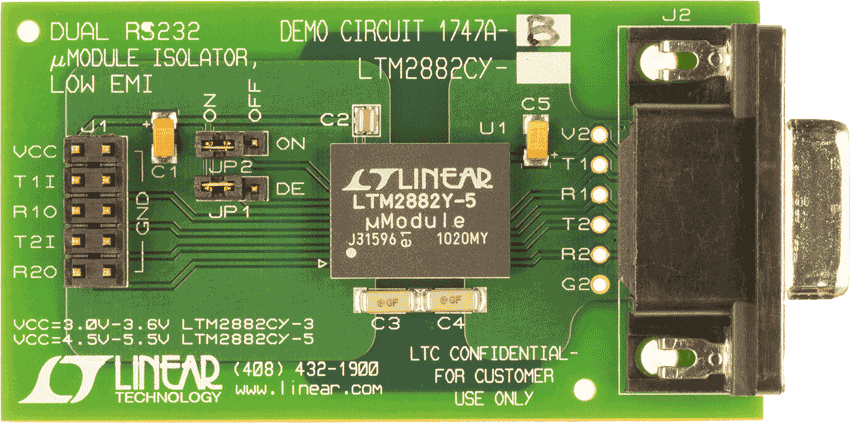

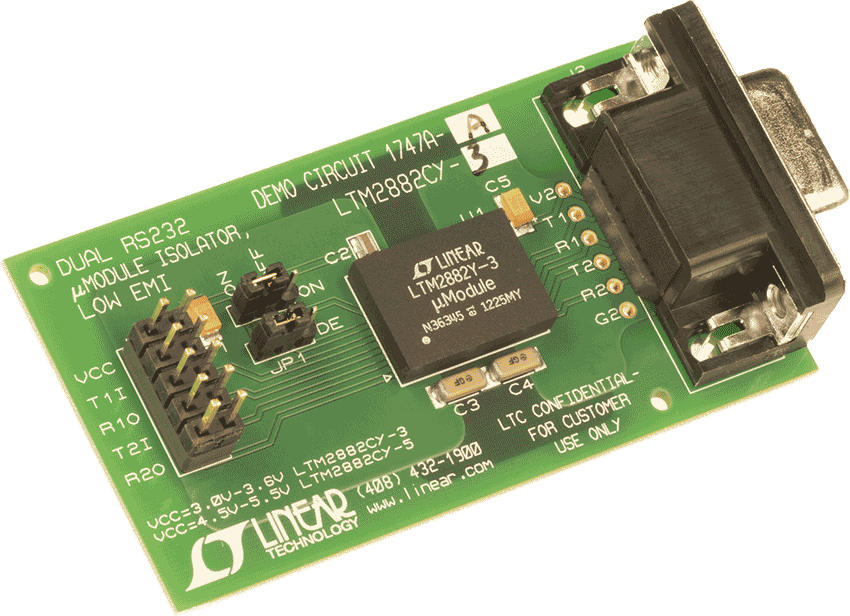

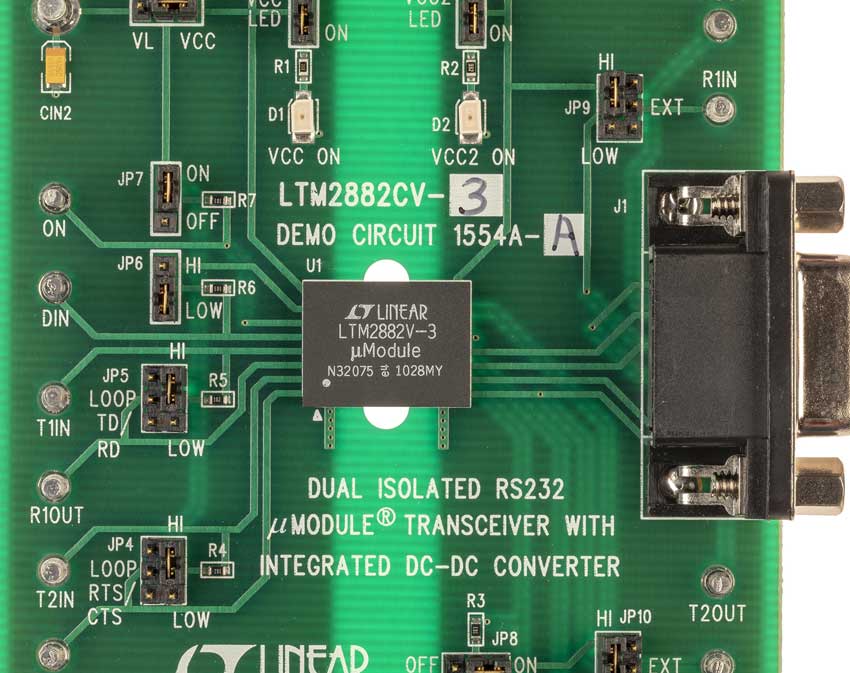

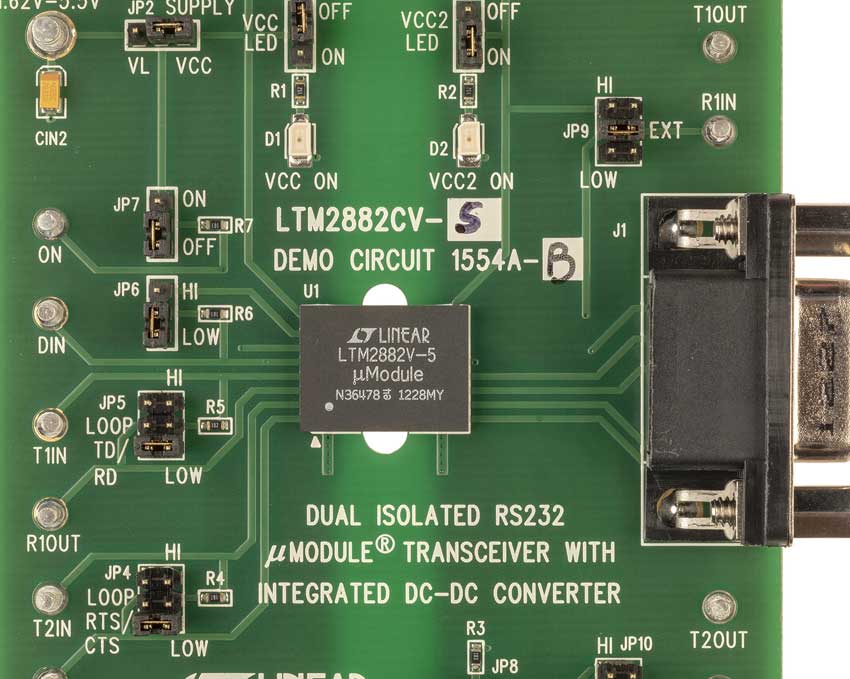

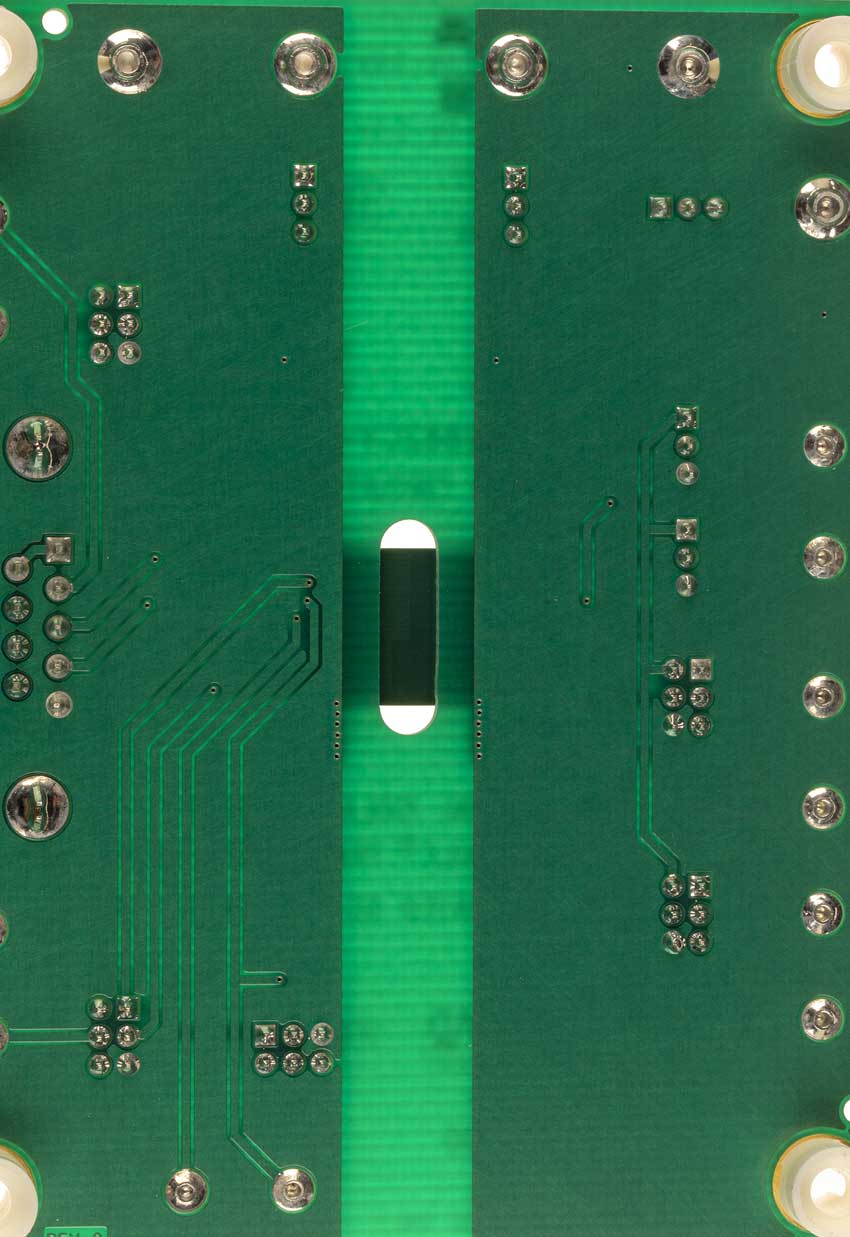

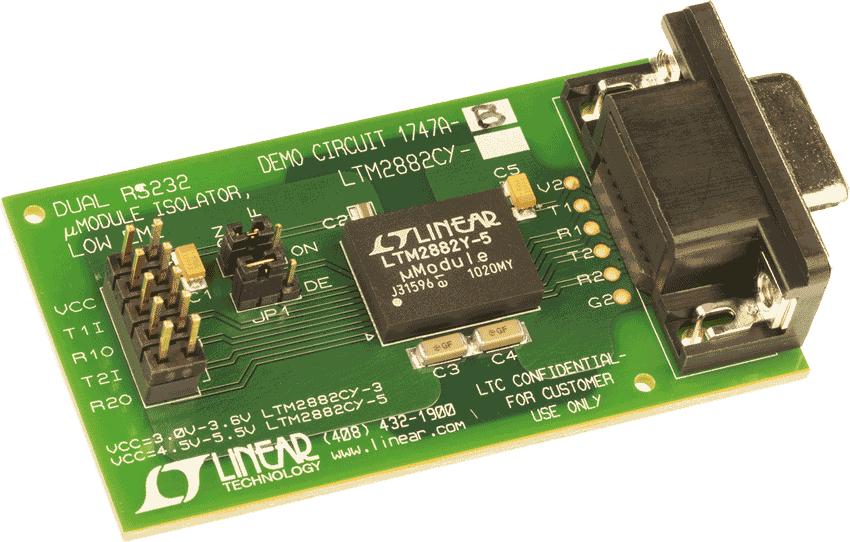

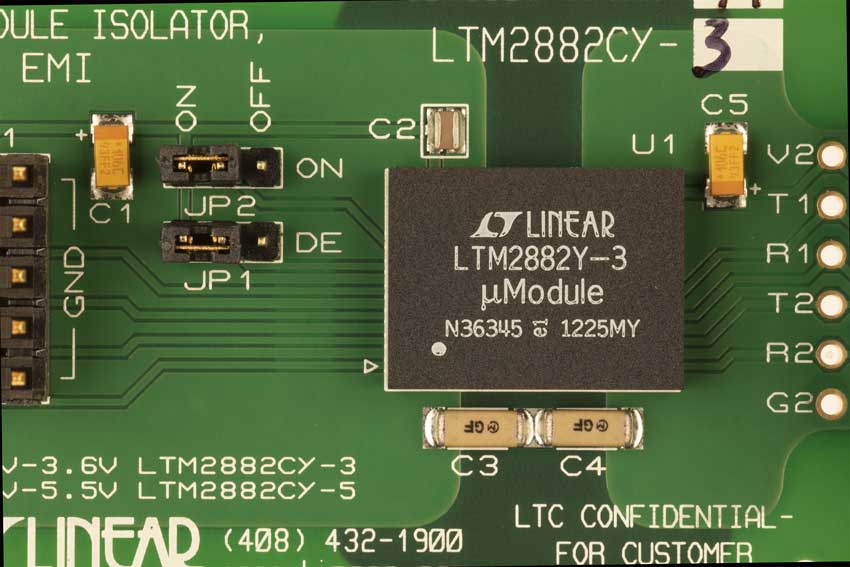

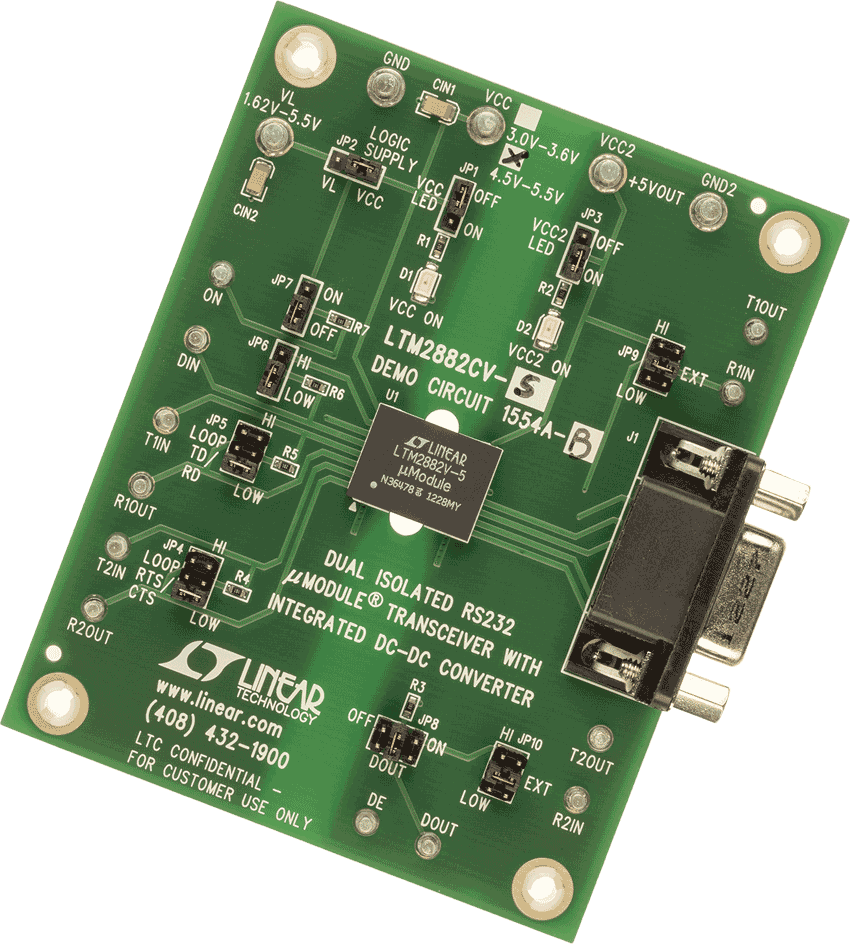

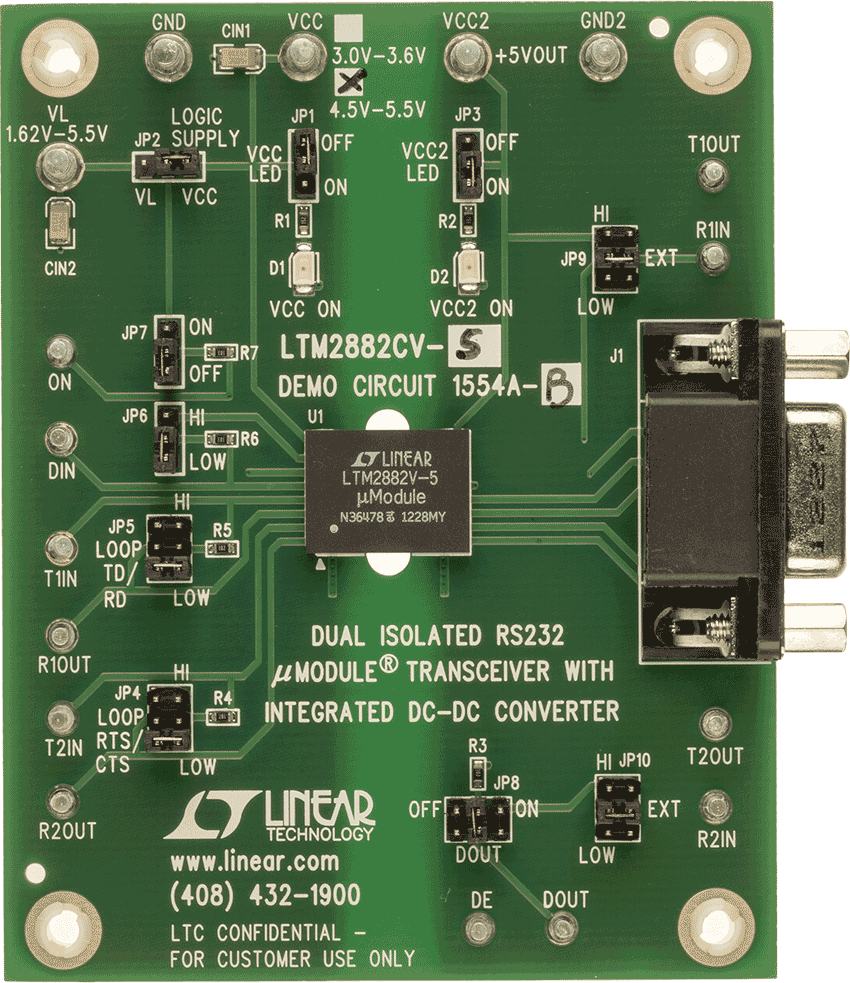

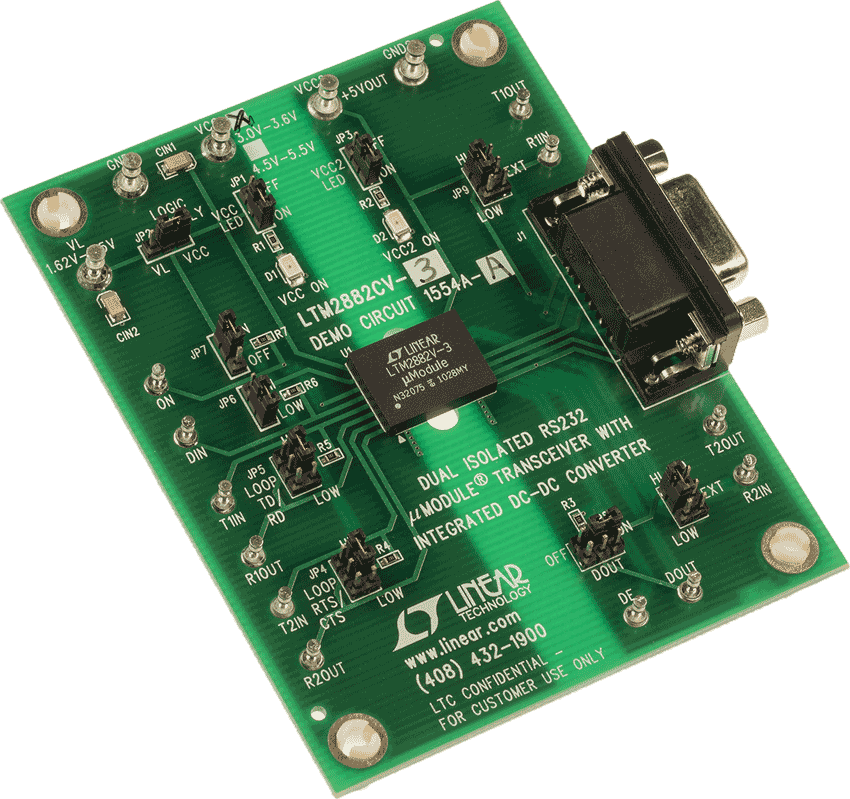

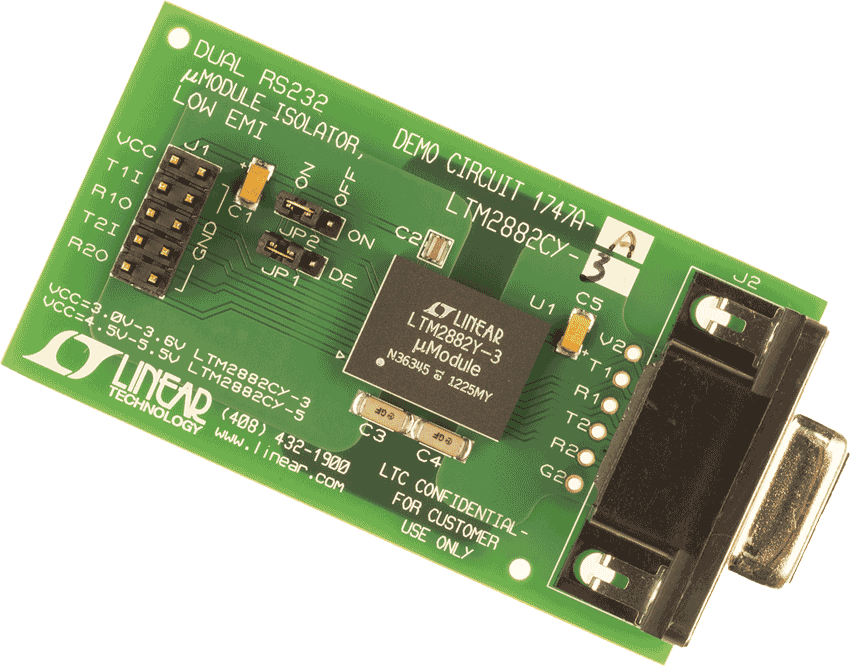

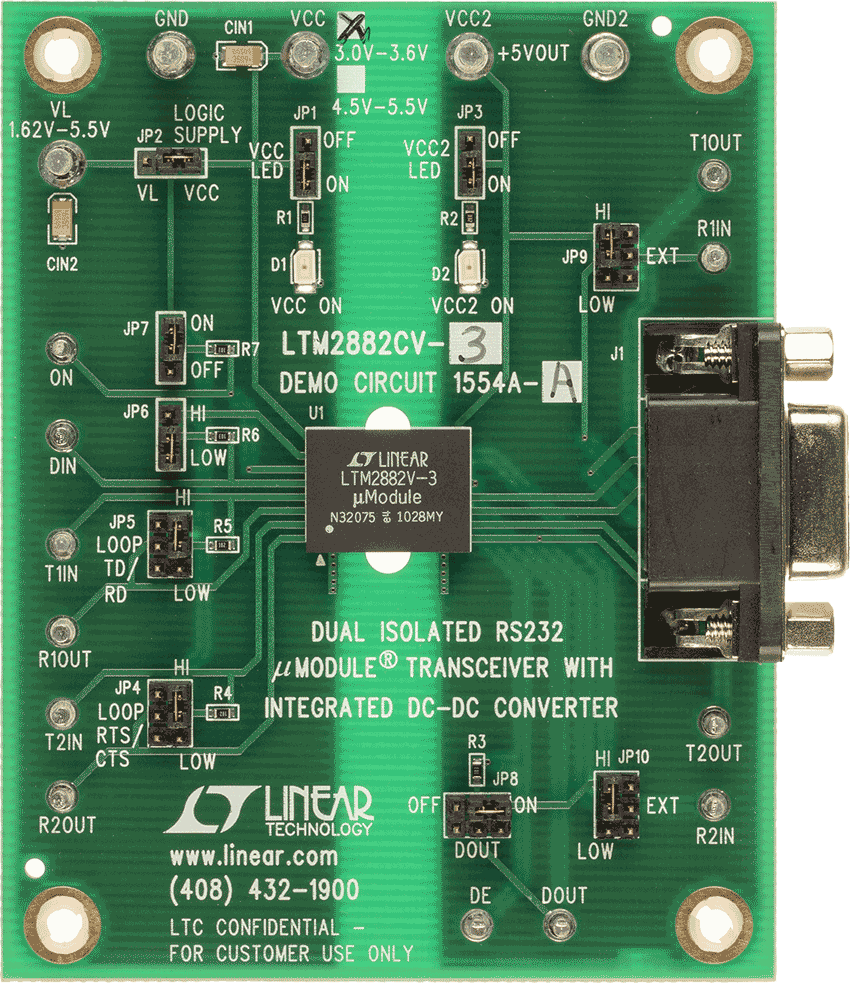

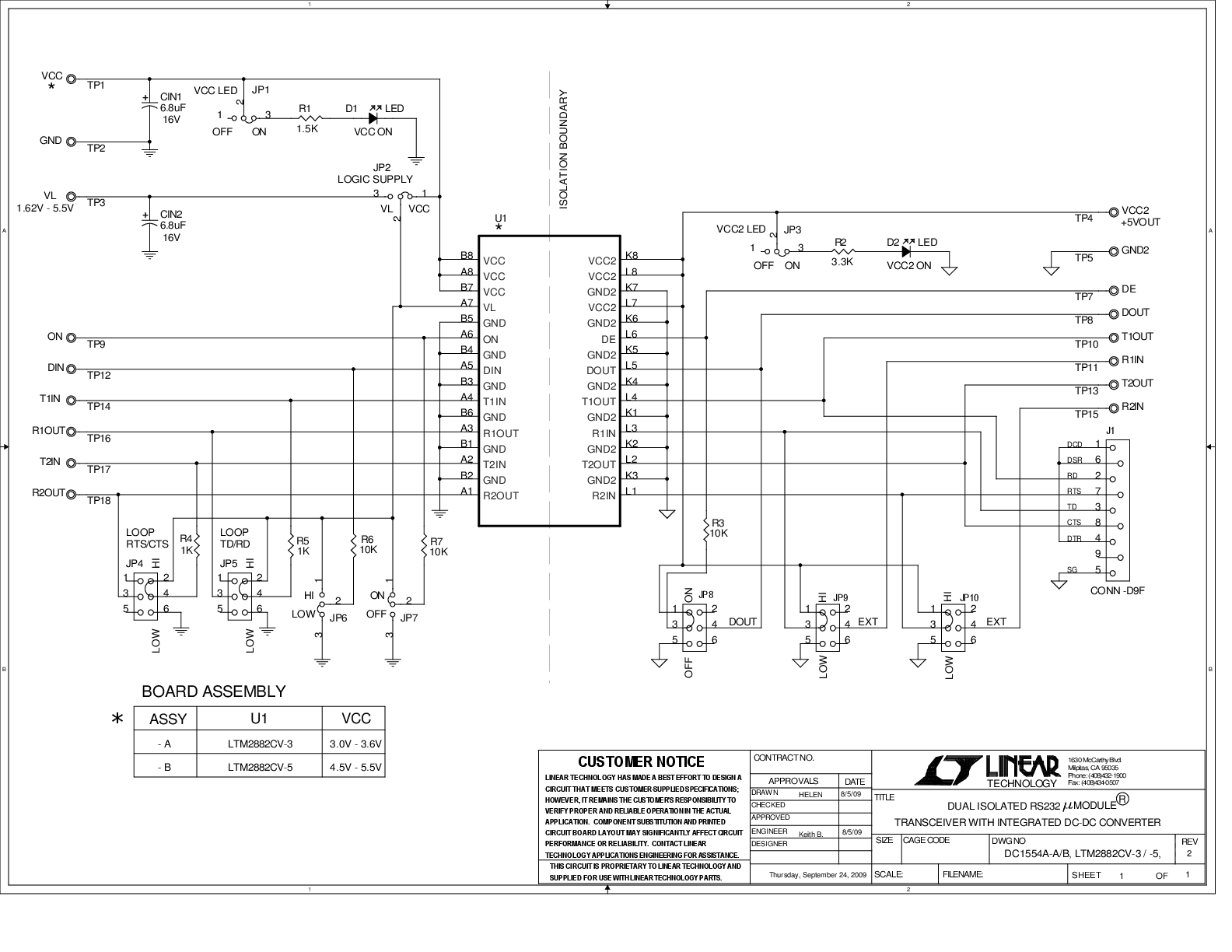

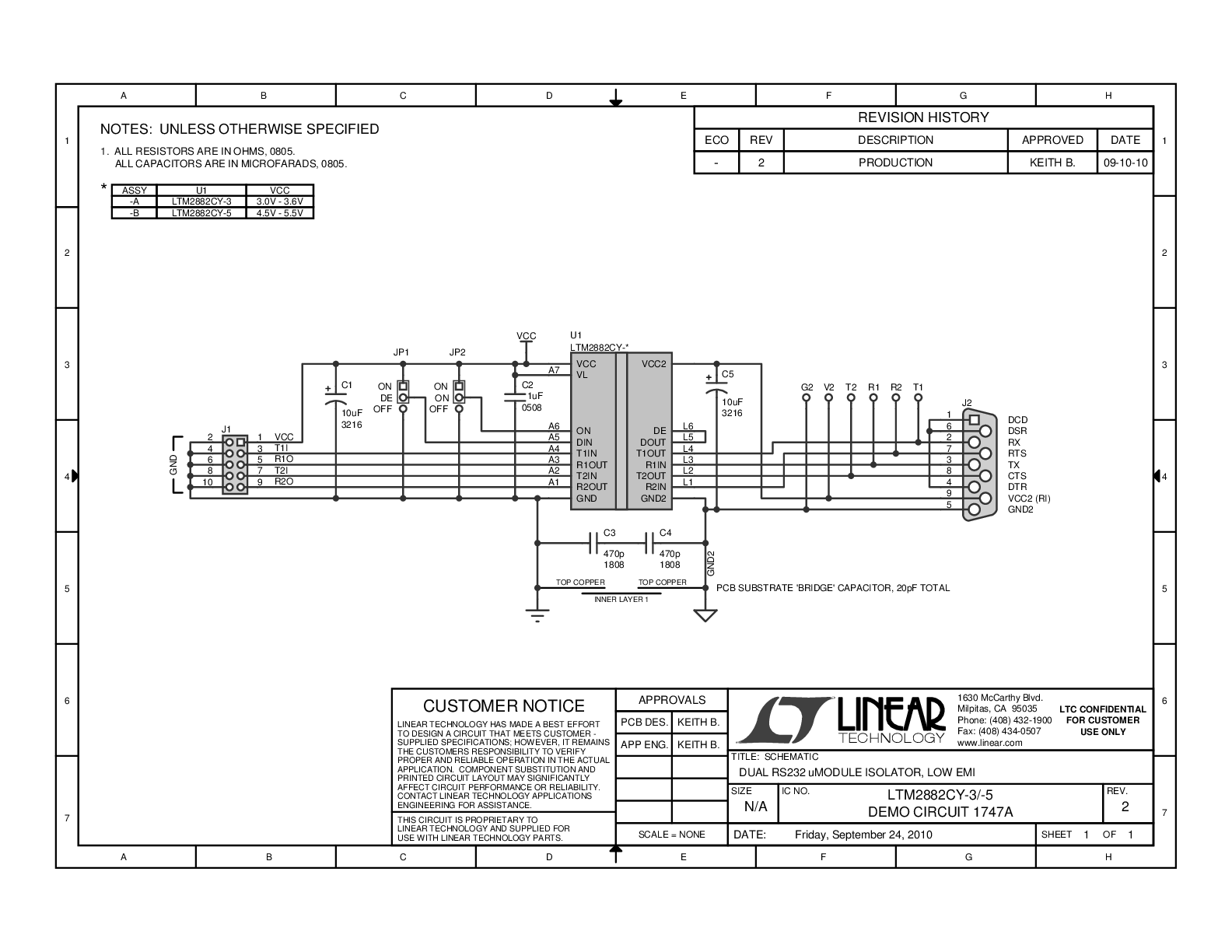

评估套件 (4)

参考资料

  • 查看全部 (13)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (2)
  • 安全和法规认证 (1)
  • 每月推荐 (1)
  • 产品选型手册 (1)
  • 产品选择卡 (4)
  • 视频 (1)
  • 技术文章 (1)
    • Document Type

    配套产品推荐

    LTM2882 配套产品

    推荐 µModule Regulator

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTM2882CV-3#PBF 材料声明 质量和可靠性 32-Lead LGA (15mm x 11.25mm x 2.82mm)
    LTM2882CV-5#PBF 材料声明 质量和可靠性 32-Lead LGA (15mm x 11.25mm x 2.82mm)
    LTM2882CY-3#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    LTM2882CY-5#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    LTM2882HY-3#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    LTM2882HY-5#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    LTM2882IV-3#PBF 材料声明 质量和可靠性 32-Lead LGA (15mm x 11.25mm x 2.82mm)
    LTM2882IV-5#PBF 材料声明 质量和可靠性 32-Lead LGA (15mm x 11.25mm x 2.82mm)
    LTM2882IY-3#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    LTM2882IY-5#PBF 材料声明 质量和可靠性 32-Lead BGA (15mm x 11.25mm x 3.42mm)
    Wafer Fabrication Data R596 Reliability Data
