    LTM8047

    3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器

概览

优势和特点

  • 完整的开关模式电源
  • 725VDC 隔离
  • 宽输入电压范围:3.1V 至 32V
  • VOUT1 输出:
    • 高达 440mA (VOUT1 = 2.5V,24VIN)
    • 2.5V 至 13V 输出范围
  • VOUT2 低噪声线性后置稳压器:
    • 高达 300mA
    • 1.2V 至 12V 输出范围
  • 电流模式控制
  • 可编程软起动
  • 可由用户配置的欠压闭锁
  • 符合 SnPb 或 RoHS 标准的涂层
  • 扁平 (11.25mm x 9mm x 4.92mm) 表面贴装型 BGA 封装

产品详情

LTM®8048 是一款具 LDO 后置稳压器的隔离型反激式 μModule DC/DC 转换器。LTM8048 具有一个 725VDC 的额定隔离电压。封装中内置了开关控制器、功率开关、变压器以及所有的支持组件。LTM8048 可以在 3.1V 至 32V 的输入电压范围内运作,支持 2.5V 至 13V 的输出电压范围 (由单个电阻器来设定)。另外,还集成了一个线性后置稳压器,其输出电压可调范围为 1.2V 至 12V (由单个电阻器来设定)。仅需采用输出、输入和旁路电容器便可实现完整的设计。可以采用其他组件来管制软起动控制和偏置。

LTM8048 采用耐热性能增强型、紧凑 (11.25mm x 9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8048 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • 工业传感器
  • 工业开关
  • 接地环路调节

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

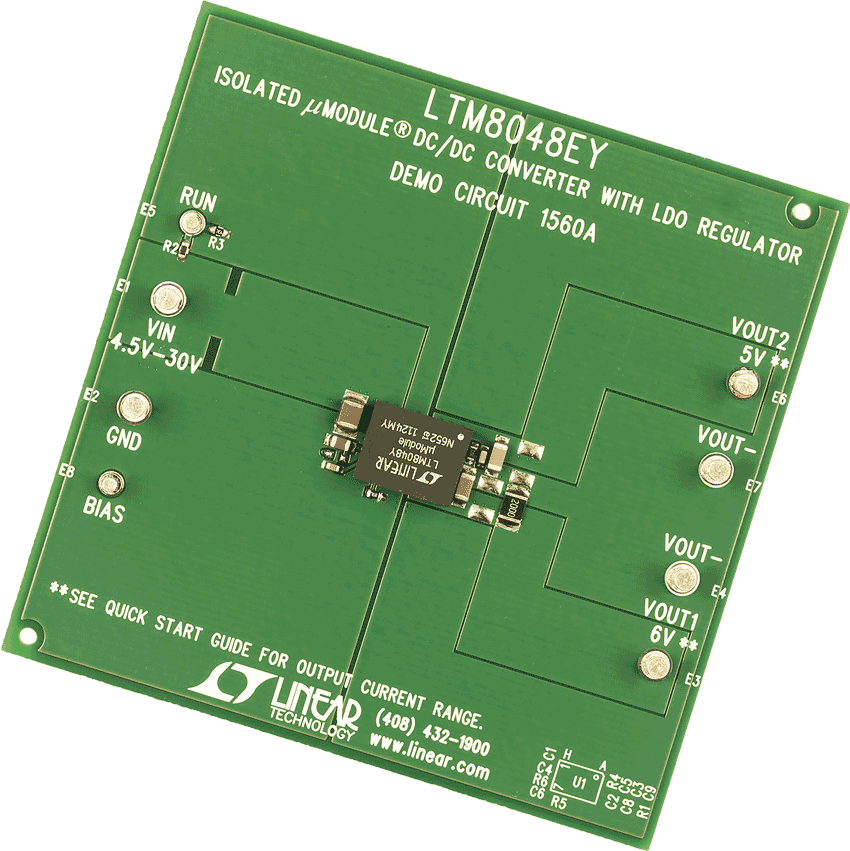

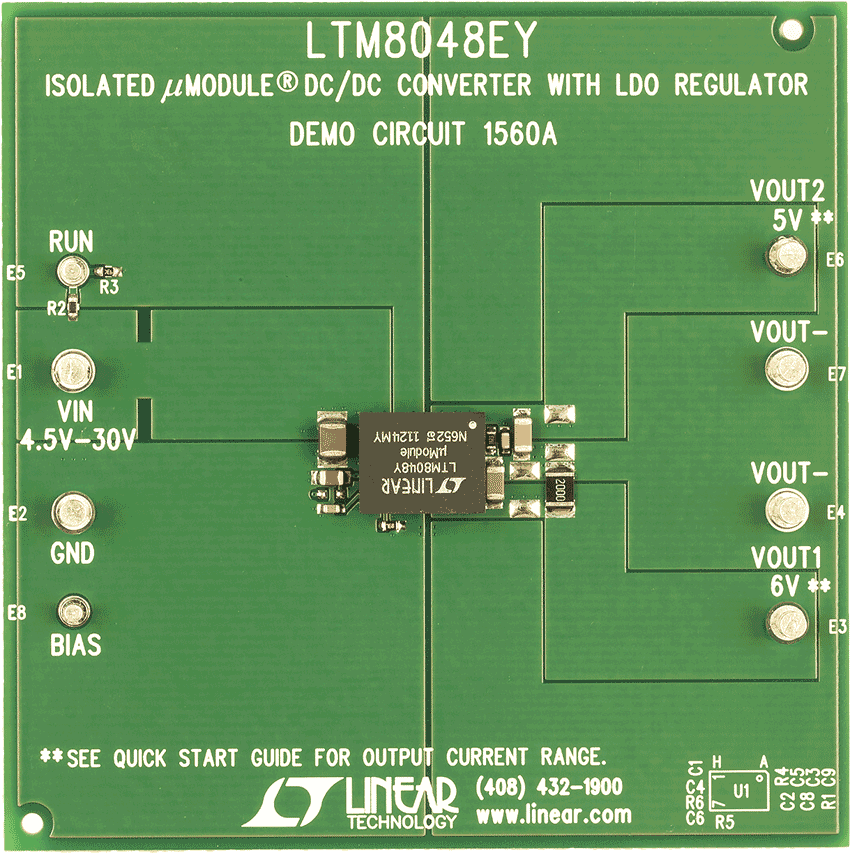

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTM8048
LTM8048A

配套产品推荐

LTM8048 配套产品

推荐 µModule Receiver

推荐 Related Parts
