LTC3414

4A、4MHz、单片式同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

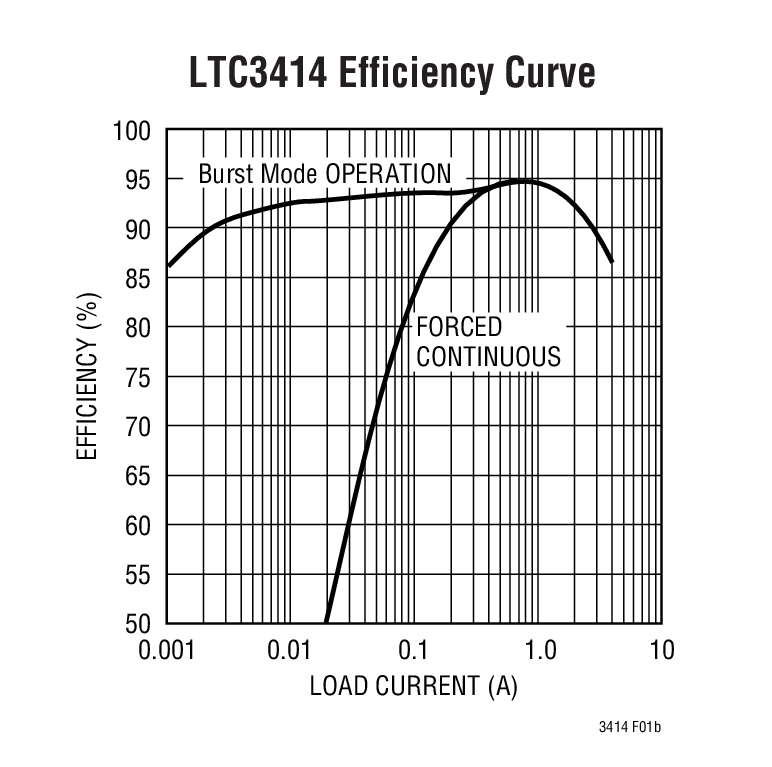

  • 高效率:达 95%
  • 4A 输出电流
  • 低静态电流:64μA
  • 低接通电阻 RDS(ON) 内部开关:67mΩ
  • 可设置频率范围:300kHz 至 4MHz
  • 2.25V 至 5.5V 输入电压范围
  • ±2% 输出电压准确度
  • 0.8V 基准可提供低输出电压
  • 可选的强制连续操作 / 具可调突发箝位电平的突发模式 (Burst Mode®) 操作
  • 可同步开关频率
  • 低压差操作:100% 占空比
  • 电源良好输出电压监视器
  • 过热保护

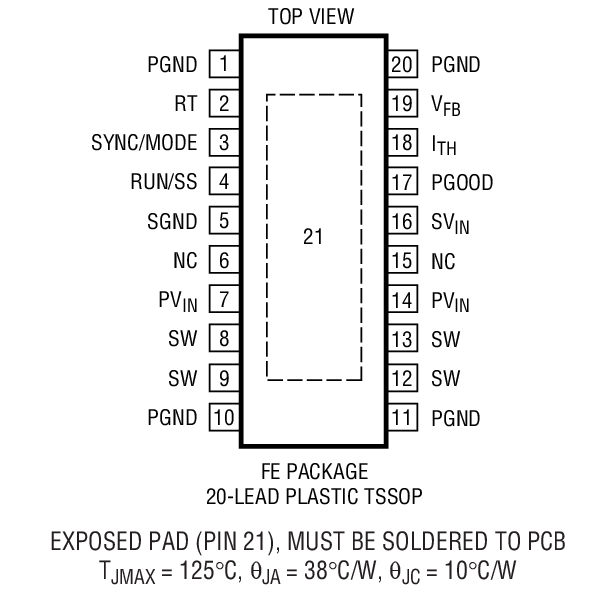

  • 采用 20 引脚裸露衬垫 TSSOP 封装

更多细节
show more Icon

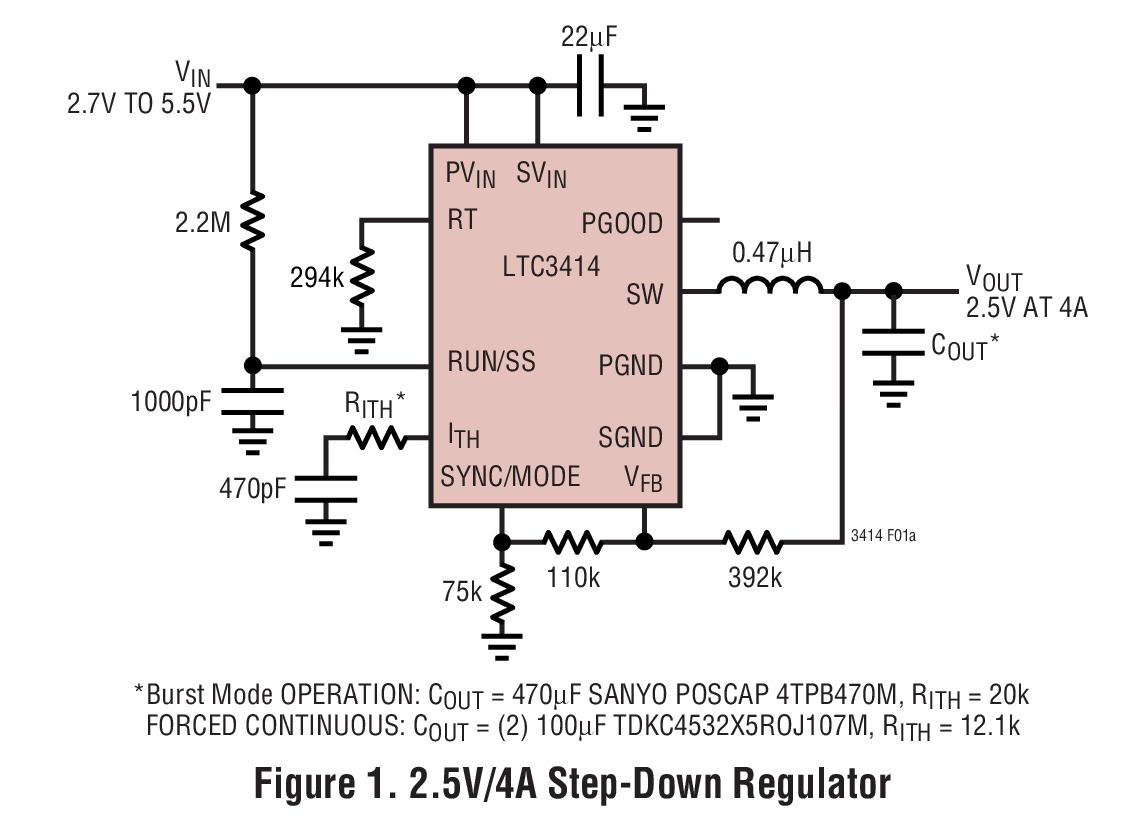

LTC®3414 是一款高效率、单片式、同步降压型 DC/DC 转换器,该器件采用一种恒定频率、电流模式架构。其工作输入电压范围为 2.25V 至 5.5V,并可在输送高达 4A 输出电流的情况下提供一个 0.8V 至 5V 的稳定输出电压。具 67mΩ 接通电阻的内部同步电源开关提高了效率,并免除了增设一个外部肖特基二极管的需要。开关频率由一个外部电阻器设定,也可同步至一个外部时钟。100% 占空比提供了低压差操作,从而延长了便携式系统中的电池使用寿命。OPTI-LOOP® 补偿的运用使得能够在一个很宽的负载和输出电容范围内对瞬态响应进行优化。

可通过配置使 LTC3414 执行突发模式操作或强制连续操作。在轻负载条件下,强制连续操作可降低噪声和 RF 干扰,而突发模式操作则可通过减少栅极电荷损失来提供高效率。在突发模式操作中,由于突发箝位电平在外部进行控制,因而能够根据应用的要求来调节输出电压纹波。


Applications

  • 负载点调节
  • 笔记本电脑
  • 便携式仪器
  • 分布式电源系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3414EFE#PBF
  • HTML
  • HTML
LTC3414EFE#TRPBF
  • HTML
  • HTML
LTC3414IFE#PBF
  • HTML
  • HTML
LTC3414IFE#TRPBF
  • HTML
  • HTML
LTC3414MPFE#PBF
  • HTML
  • HTML
LTC3414MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3414EFE#PBF

量产

LTC3414EFE#TRPBF

量产

LTC3414IFE#PBF

量产

LTC3414IFE#TRPBF

量产

LTC3414MPFE#PBF

量产

LTC3414MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3414EFE#PBF

量产

LTC3414EFE#TRPBF

量产

LTC3414IFE#PBF

量产

LTC3414IFE#TRPBF

量产

LTC3414MPFE#PBF

量产

LTC3414MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

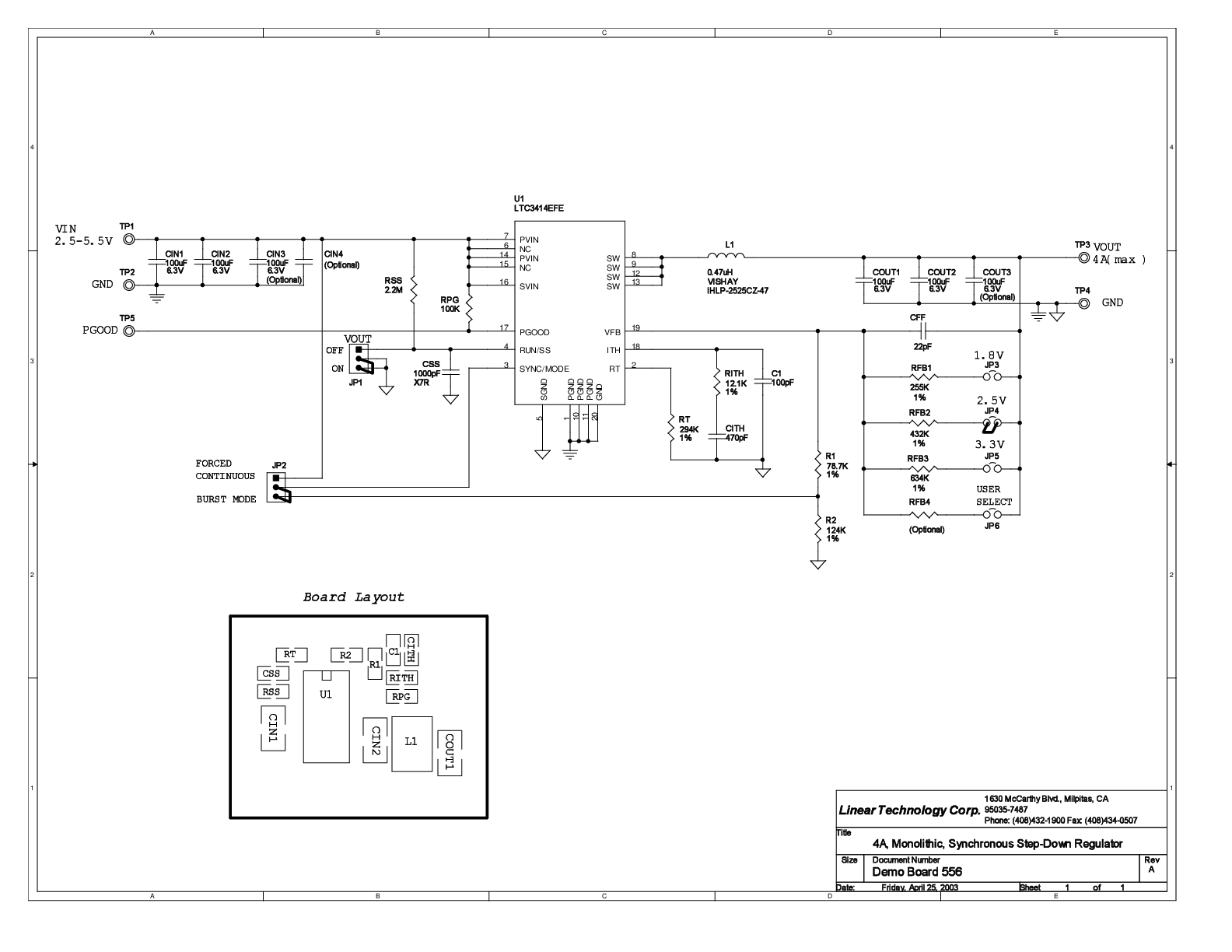

DC556A

LTC3414EFE演示板 | 2.5V ≤ VIN ≤ 可达 5.5V, VOUT = 1.8V/2.5V/3.3V/调整(4A)

zoom

DC556A

LTC3414EFE演示板 | 2.5V ≤ VIN ≤ 可达 5.5V, VOUT = 1.8V/2.5V/3.3V/调整(4A)

LTC3414EFE演示板 | 2.5V ≤ VIN ≤ 可达 5.5V, VOUT = 1.8V/2.5V/3.3V/调整(4A)

产品详情

演示电路556是一款高效率、高频率降压转换器,集成了LTC3414单芯片同步稳压器。DC556具有2.5V至5.5V的输入电压范围并提供高达4A的输出电流。跳线可选输出电压可以设置为1.8V、2.5V、3.3V或用户确定值。





工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
