LTC3614

4A、4MHz、单片式同步降压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 4A 输出电流
  • 2.25V 至 5.5V 输入电压范围
  • 低输出纹波突发模式 (Burst Mode®) 操作:IQ = 75μA
  • ±1% 输出电压准确度
  • 输出电压低至 0.6V

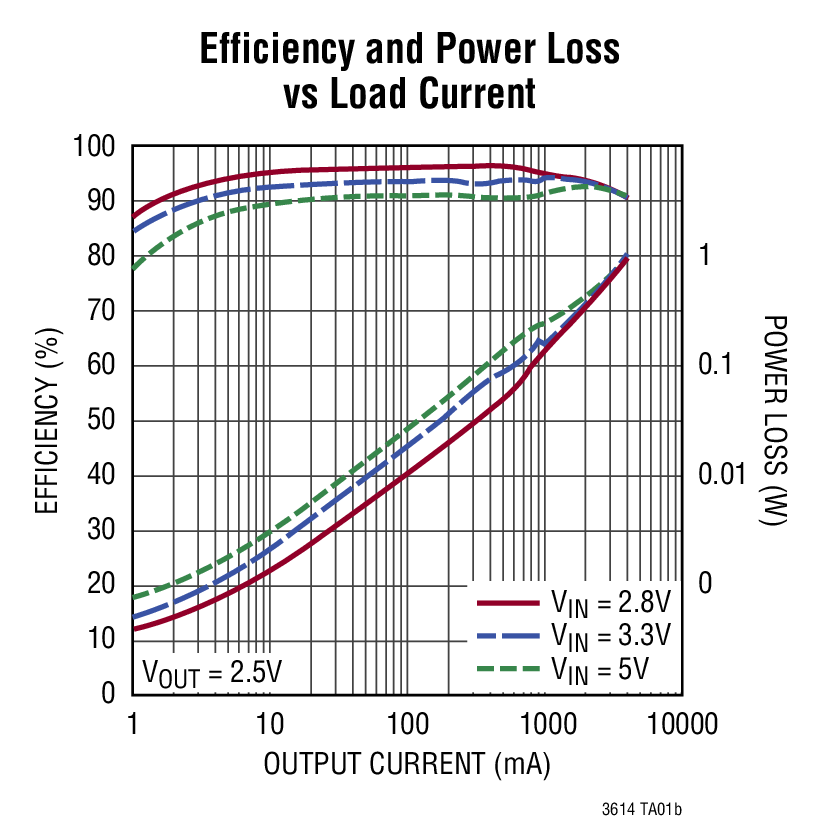

  • 高效率:达 95%
  • 低压差操作:100% 占空比
  • SW 节点上的可编程转换速率降低了噪声和 EMI
  • 可调开关频率:高达 4MHz
  • 可任选的有源电压定位 (AVP) 和内部补偿
  • 可选的脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式操作
  • 可编程软起动
  • 用于启动跟踪或外部基准的输入
  • DDR 存储模式,IOUT = ±3A

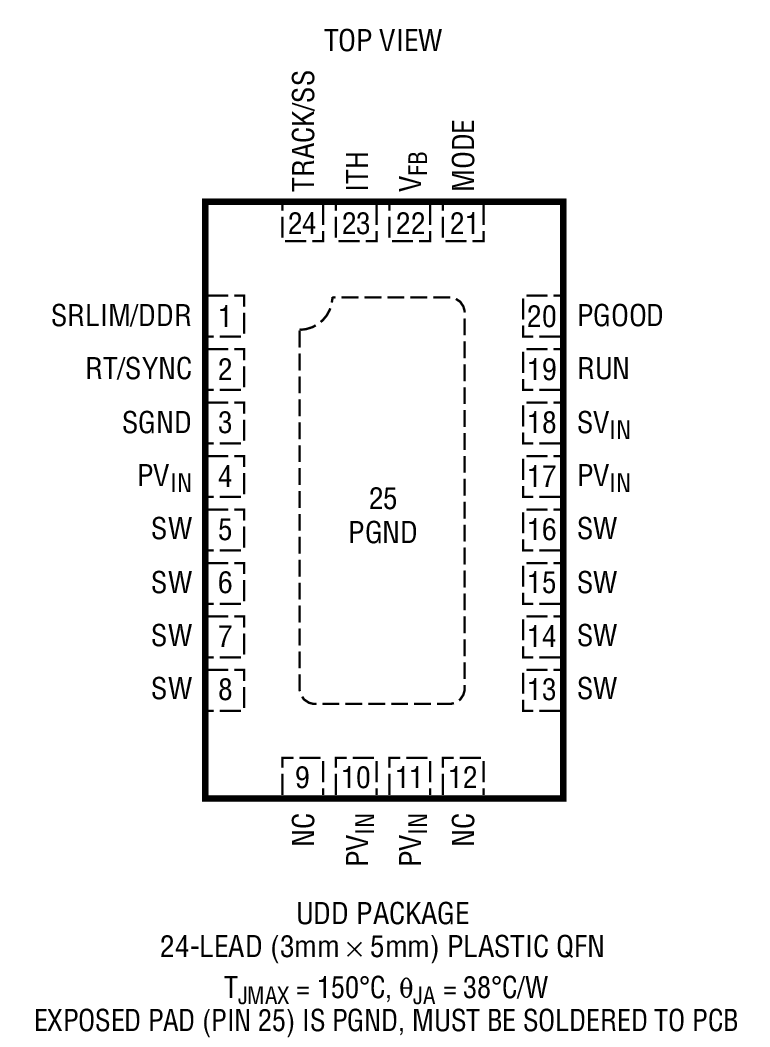

  • 采用耐热性能增强型 24 引脚 3mm x 5mm QFN 封装

更多细节
show more Icon

LTC®3614 是一款低静态电流、单片式、同步降压型稳压器,采用一种电流模式、恒定频率架构。睡眠模式中的无负载 DC 电源电流仅为 75μA,并在无负载条件下保持了输出电压 (突发模式操作),在停机模式中降至零电流。2.25V 至 5.5V 的输入电源电压范围使 LTC3614 非常适合于单节锂离子电池和固定低电压输入应用。100% 占空比能力可提供低压差操作,从而延长了电池供电型系统中的工作时间。

该器件的工作频率可在外部设置至高达 4MHz,因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用,可以使 LTC3614 同步至一个频率高达 4MHz 的外部时钟。

LTC3614 中的强制连续模式操作降低了噪声和 RF 干扰。可调补偿的运用使得能够在一个很宽的负载和输出电容范围内优化瞬态响应。

内部同步开关提升了效率,并免除了增设一个外部箝位二极管的需要,从而节省了外部组件和板级空间。LTC3614 采用无引线 24 引脚 3mm x 5mm 耐热性能增强型 QFN 封装。


Applications

  • 负载点电源
  • 分布式电源
  • 便携式计算机系统
  • DDR 存储终端
  • 手持式设备

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3614EUDD#PBF
  • HTML
  • HTML
LTC3614EUDD#TRPBF
  • HTML
  • HTML
LTC3614HUDD#PBF
  • HTML
  • HTML
LTC3614HUDD#TRPBF
  • HTML
  • HTML
LTC3614IUDD#PBF
  • HTML
  • HTML
LTC3614IUDD#TRPBF
  • HTML
  • HTML
LTC3614MPUDD#PBF
  • HTML
  • HTML
LTC3614MPUDD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3614EUDD#PBF

量产

LTC3614EUDD#TRPBF

量产

LTC3614HUDD#PBF

量产

LTC3614HUDD#TRPBF

量产

LTC3614IUDD#PBF

量产

LTC3614IUDD#TRPBF

量产

LTC3614MPUDD#PBF

量产

LTC3614MPUDD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3614EUDD#PBF

量产

LTC3614EUDD#TRPBF

量产

LTC3614HUDD#PBF

量产

LTC3614HUDD#TRPBF

量产

LTC3614IUDD#PBF

量产

LTC3614IUDD#TRPBF

量产

LTC3614MPUDD#PBF

量产

LTC3614MPUDD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1467A

LTC3614EUDD Demo Board | 4A, 4MHz Monolithic Synchronous Step-Down DC/DC Converter

zoom

DC1467A

LTC3614EUDD Demo Board | 4A, 4MHz Monolithic Synchronous Step-Down DC/DC Converter

LTC3614EUDD Demo Board | 4A, 4MHz Monolithic Synchronous Step-Down DC/DC Converter

产品详情

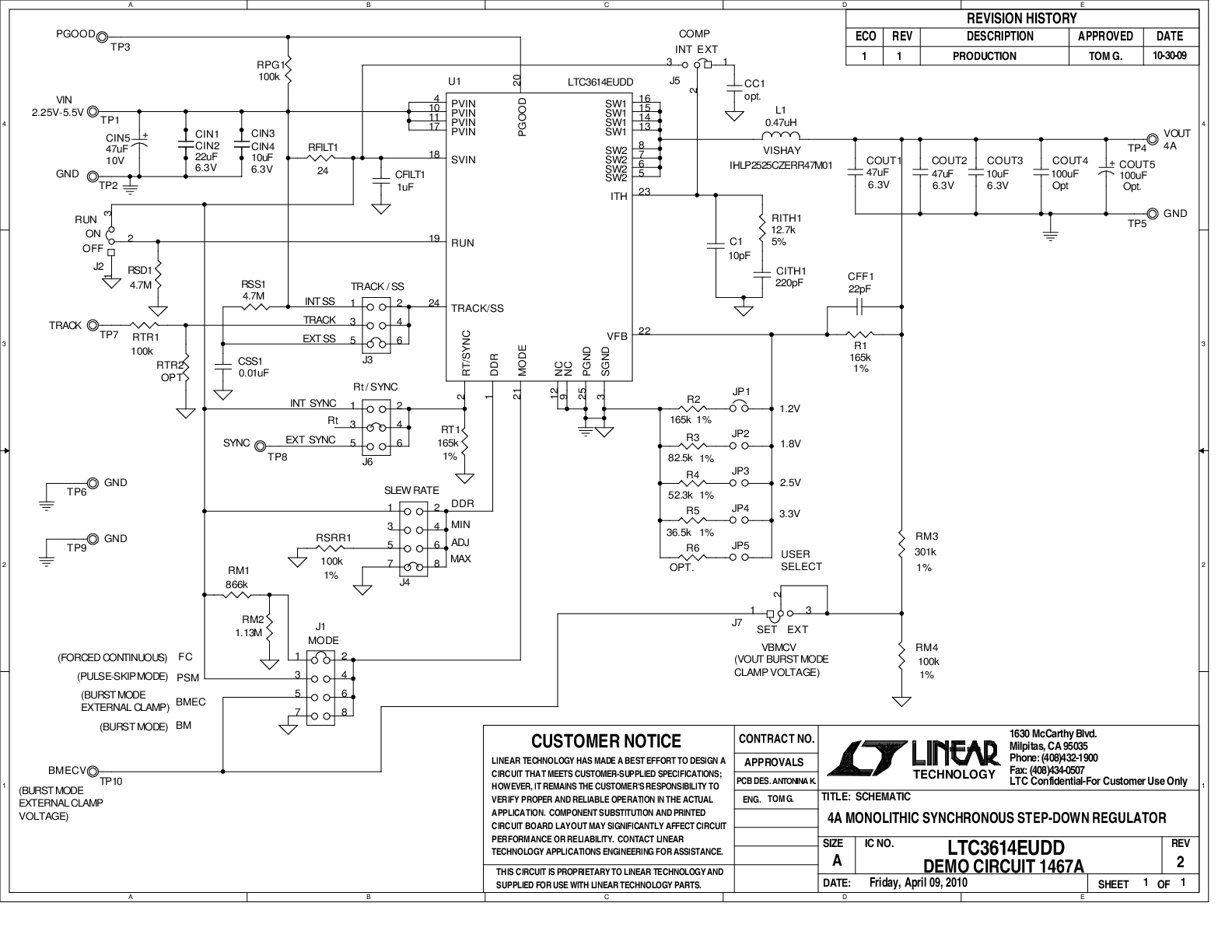

Demo Circuit 1467 is a high efficiency, high frequency step-down converter, incorporating the LTC3614 monolithic synchronous regulator. The DC1467A has an input voltage range of 2.25V to 5.5V, and is capable of delivering up to 4A of output current. The output voltage of the DC1467A can be set as low as 0.6V, the reference voltage of the LTC3614. The operating frequency range of the DC1467A is either set to a fixed 2.25 MHz by connecting the frequency pin to SVin, set by an external resistor, or synchronized to an external clock, with a range up to 4 MHz. At low load currents, the DC1467A can operate in either noise sensitive applications, due to the capability of the LTC3614 to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3614 also has Burst-Mode capability. The Burst Mode clamp can be set externally.
