概览
优势和特点
- 高效率：达 95%
- 8A 输出电流
- 2.25V 至 5.5V 输入电压范围
- 内置低 RDS(ON) 开关：35mΩ
- 跟踪输入以提供简易型上电时序
- 可编程频率：300kHz 至 4MHz
- 0.8V ±1% 基准可提供低输出电压
- 静态电流：380µA
- 可选强制连续 / 突发模式 (Burst Mode®) 操作 (具可调突发箝位)
- 可同步开关频率
- 低压降操作：100% 占空比
- 电源良好输出电压监视器
- 过热保护
- 38 引脚扁平 (高度仅 0.75mm) 耐热增强型 QFN (5mm x 7mm) 封装
产品详情
LTC®3418 是一款采用恒定频率、电流模式架构的高效单片同步降压型 DC/DC 转换器。它可在 2.25V 至 5.5V 的输入电压范围内工作，并能在输送高达 8A 输出电流的同时提供一个 0.8V 至 5V 的已调输出电压。内部同步功率开关提升了效率，并免除了一个外部肖特基二极管。开关频率通过一个外部电阻器来设定，也可同步至一个外部时钟。OPTI-LOOP® 补偿的运用使得能够在各种负载和输出电容器条件下对瞬态响应进行优化。
LTC3418 可配置成突发模式操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰，而突发模式操作则可通过减少轻负载条件下的栅电荷漏失来提供高效率。在突发模式操作中，由于对突发箝位电平实施外部控制，因而允许根据应用的要求来调整输出电压纹波。LTC3418 中的跟踪输入允许相对于另一个电源进行正确的排序。
应用
- 微处理器、DSP 和存储器电源
- 分布式 2.5V、3.3V 和 5V 电源系统
- 汽车应用
- 负载点调节
- 笔记本计算机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

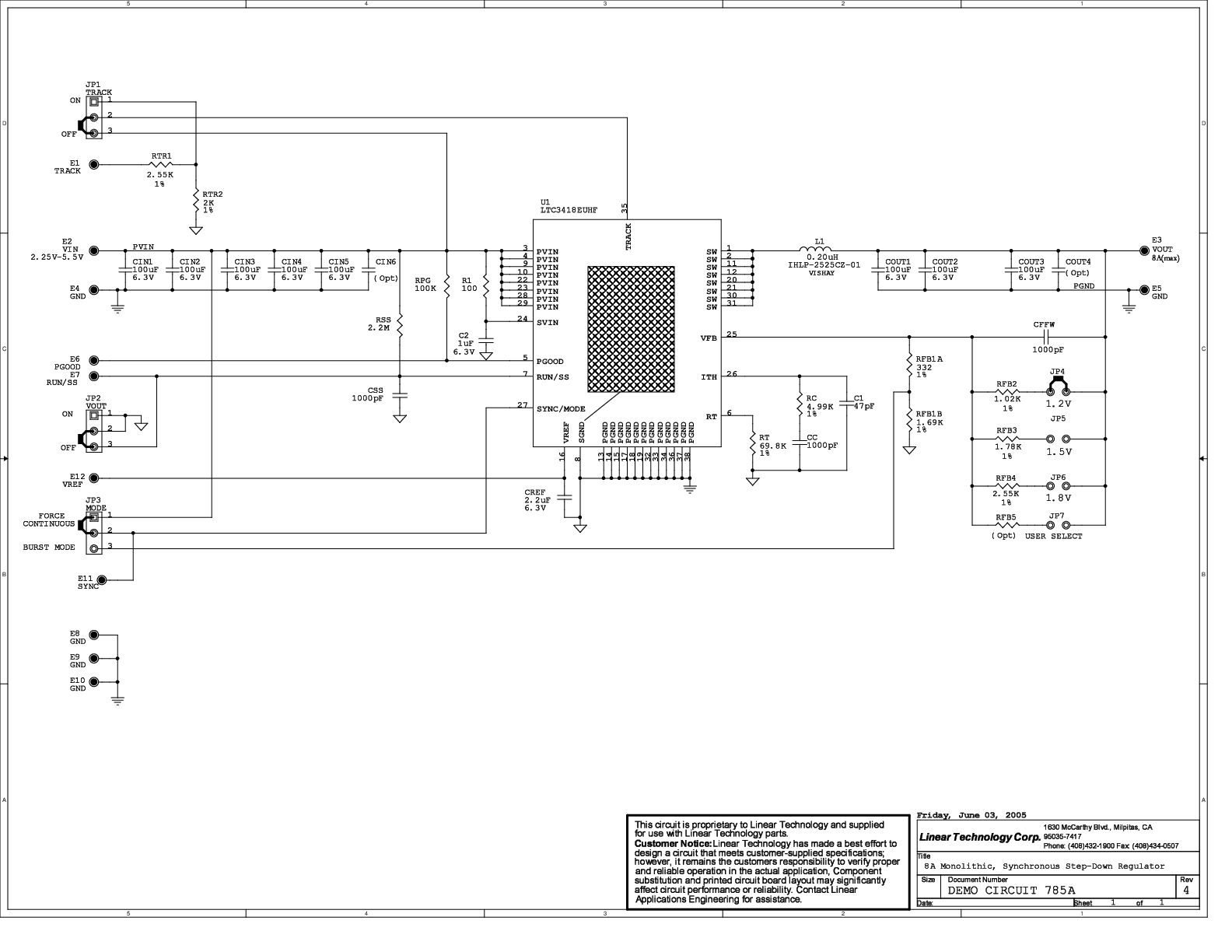

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3418
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3418
参考电路 (4)
