概览

优势和特点

  • 1.2MHz/2.2MHz 固定频率操作
  • 非常低噪声:1mVP-P 输出波纹
  • 可由 5V 输入产生 -5V/350mA 输出
  • 可由 5V 输入产生 -12V/150mA 输出
  • 采用小型表面贴装组件
  • 宽输入范围:2.6V 至 16V
  • 低停机电流:<1µA
  • 低 VCESAT 开关:400mV/1A
  • 与 LT1611 引脚兼容
  • 采用扁平 (高度仅 1mm) 的 ThinSOT 封装



产品详情

LT®1931 / LT1931A 是业界功率最高的 SOT-23 封装电流模式负输出 DC/DC 转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的 1A 集成开关。LT1931 的开关频率为 1.2MHz,而 LT1931A 的开关频率为 2.2MHz。这些高开关速度使得能够采用高度仅 2mm 或以下的纤巧型低成本电容器和电感器。LT1931 能够由一个 5V 电源产生 -5V/350mA 或 -12V/150mA 输出;LT1931A 则可在采用小得多的电感器的情况下产生 -5V/300mA 输出。这两款器件均可容易地进行引脚对引脚的升级,以适合功率更高的 LT1611 应用。

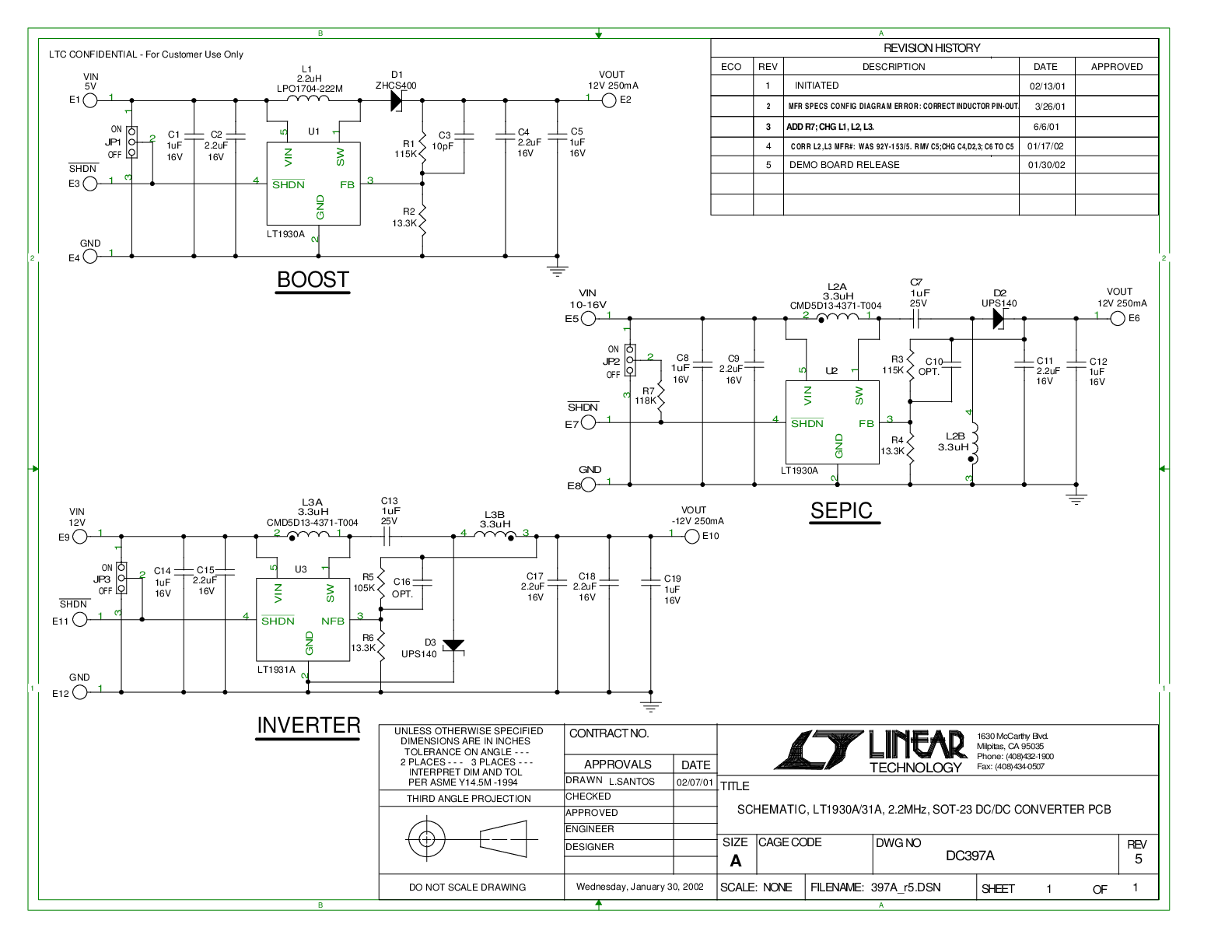

LT1931 / LT1931A 的操作采用一种双电感器负输出拓扑结构,该结构对输入侧和输出侧的电流均进行滤波处理。当采用陶瓷输出电容器时,可获得接近 1mVP-P 的极低输出电压波纹。固定频率开关确保能够获得一个没有低频噪声的干净输出,而在采用充电泵解决方案时,低频噪声通常会出现。在大负载阶跃期间,低阻抗输出保持在标称值的 1% 以内。36V 开关允许 VIN 至 VOUT 的差分电压高达 34V。

LT1931 / LT1931A 采用 5 引脚 ThinSOT 封装。


应用

  • 磁盘驱动器 MR 磁头偏置
  • 数码相机 CCD 偏置
  • LCD 偏置
  • GaAs FET 偏置
  • 本机低噪声 / 低阻抗负电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

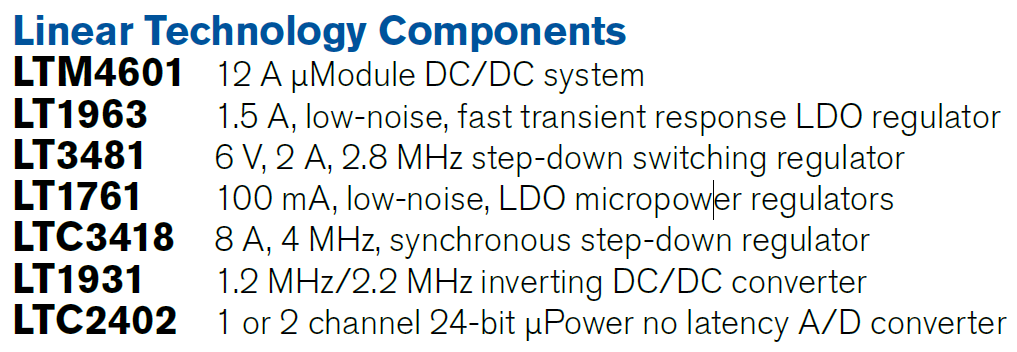

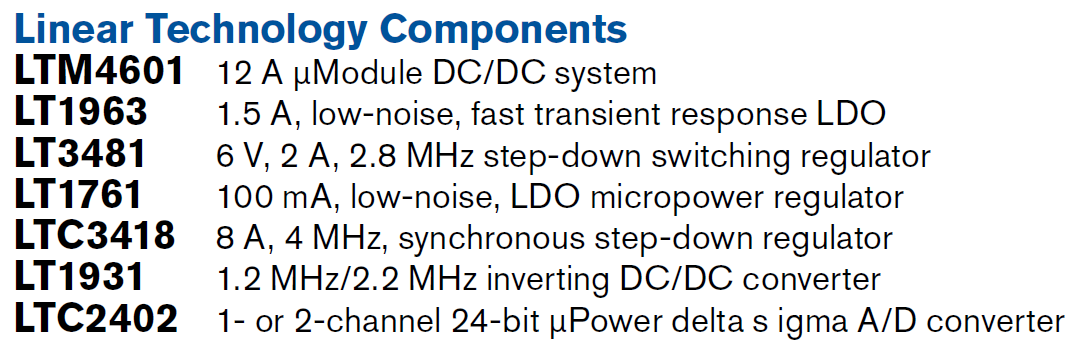

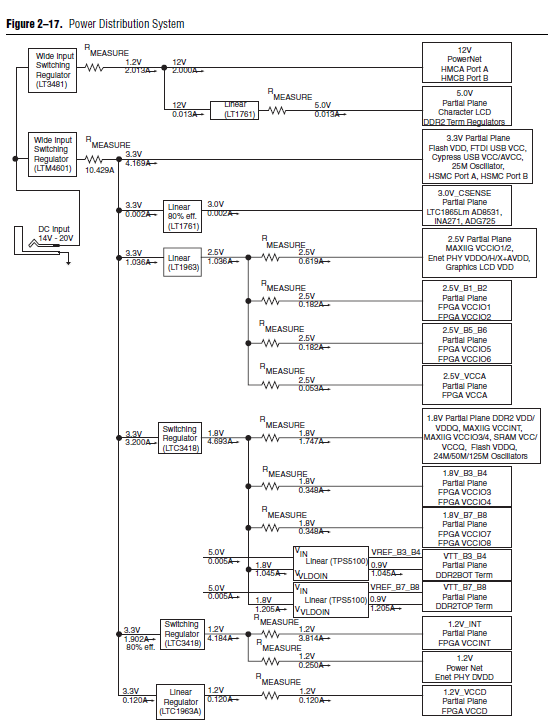

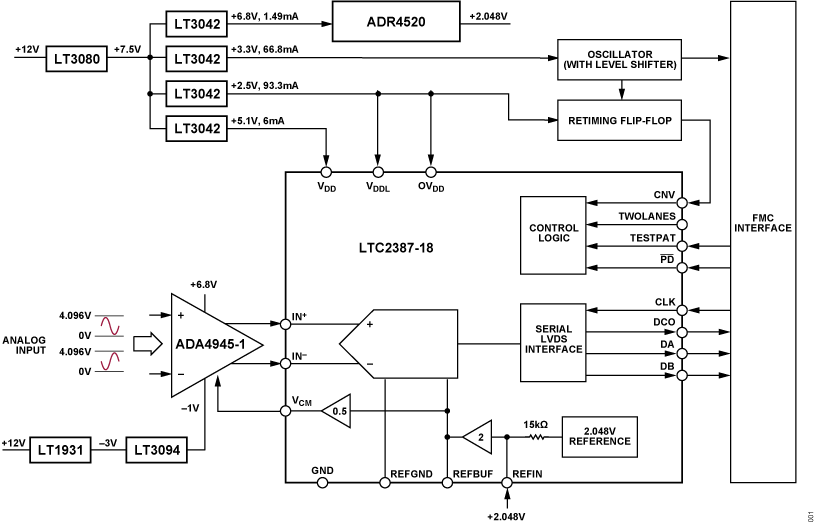

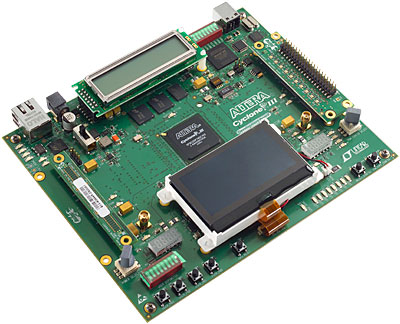

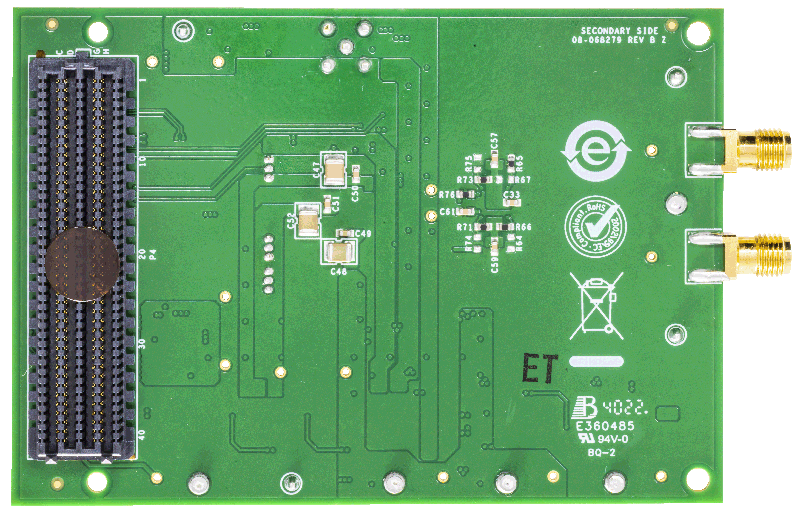

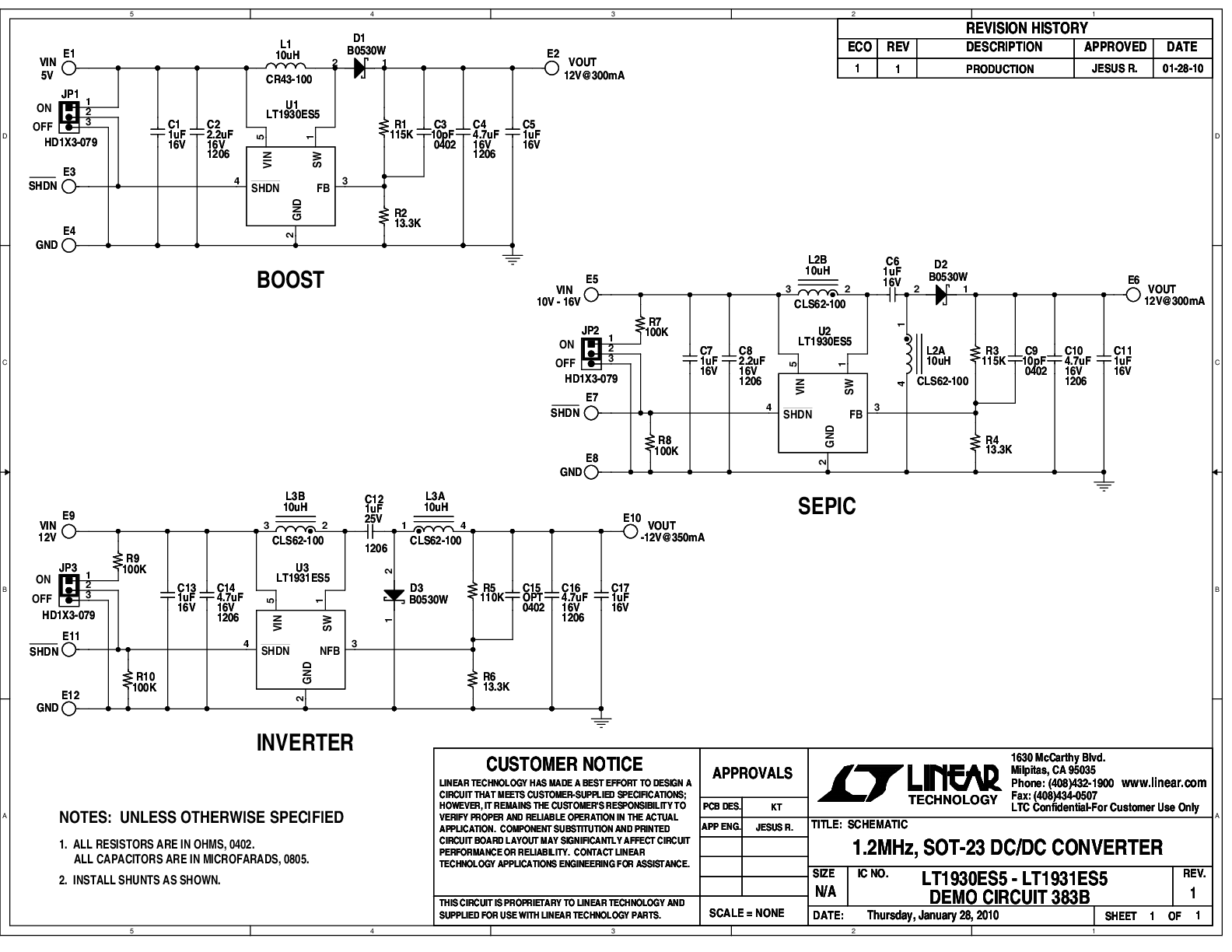

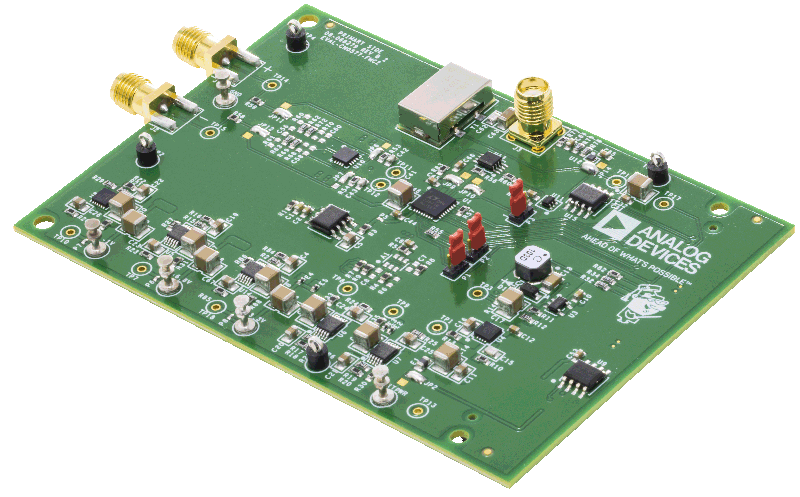

评估套件 (2)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT1931
LT1931A
