LT3481

具有 50µA 静态电流的 36V、2A、2.8MHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 宽输入范围:3.6V 至 34V 工作电压,最高为 36V
  • 2A 最大输出电流
  • 低纹波突发模式 (Burst Mode®) 操作
    • 50µA IQ (在 12VIN 至 3.3VOUT 条件下)
    • 输出纹波 <15mV
  • 可调的开关频率:300kHz 至 2.8MHz
  • 低停机电流:IQ < 1µA
  • 集成升压二极管
  • 电源良好标记
  • 饱和开关设计:0.18Ω 接通电阻
  • 1.265V 反馈基准电压
  • 输出电压:1.265V 至 20V
  • 软起动功能
  • 可同步范围:275kHz 至 475kHz
  • 小外形耐热增强型 MSOP 和 (3mm x 3mm) DFN 封装



更多细节
show more Icon

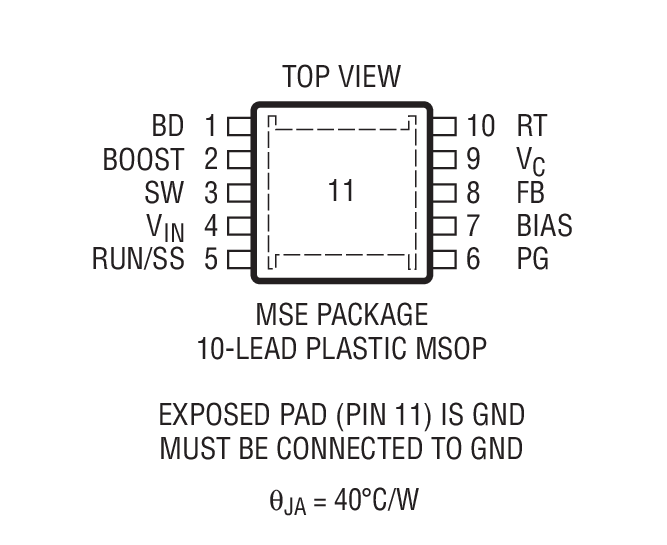

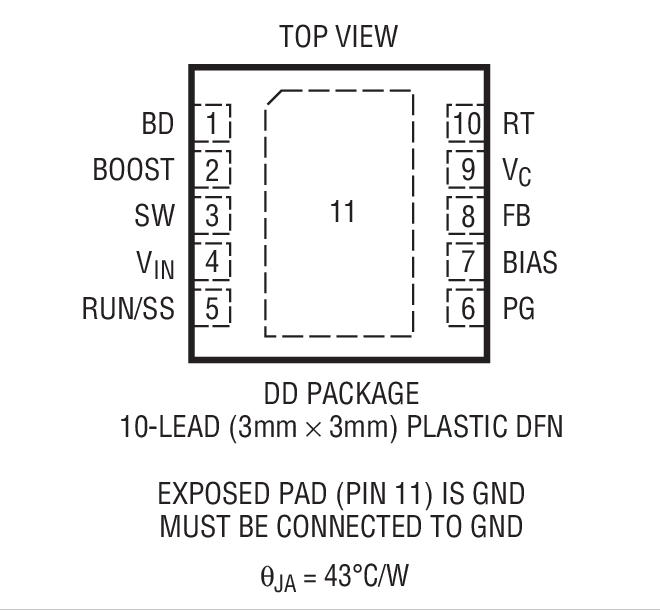

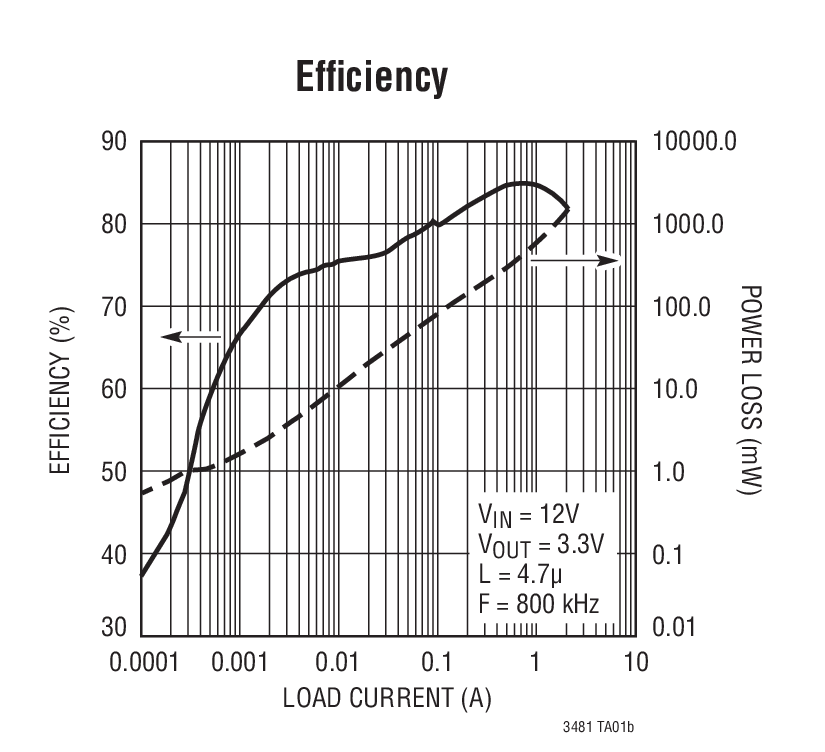

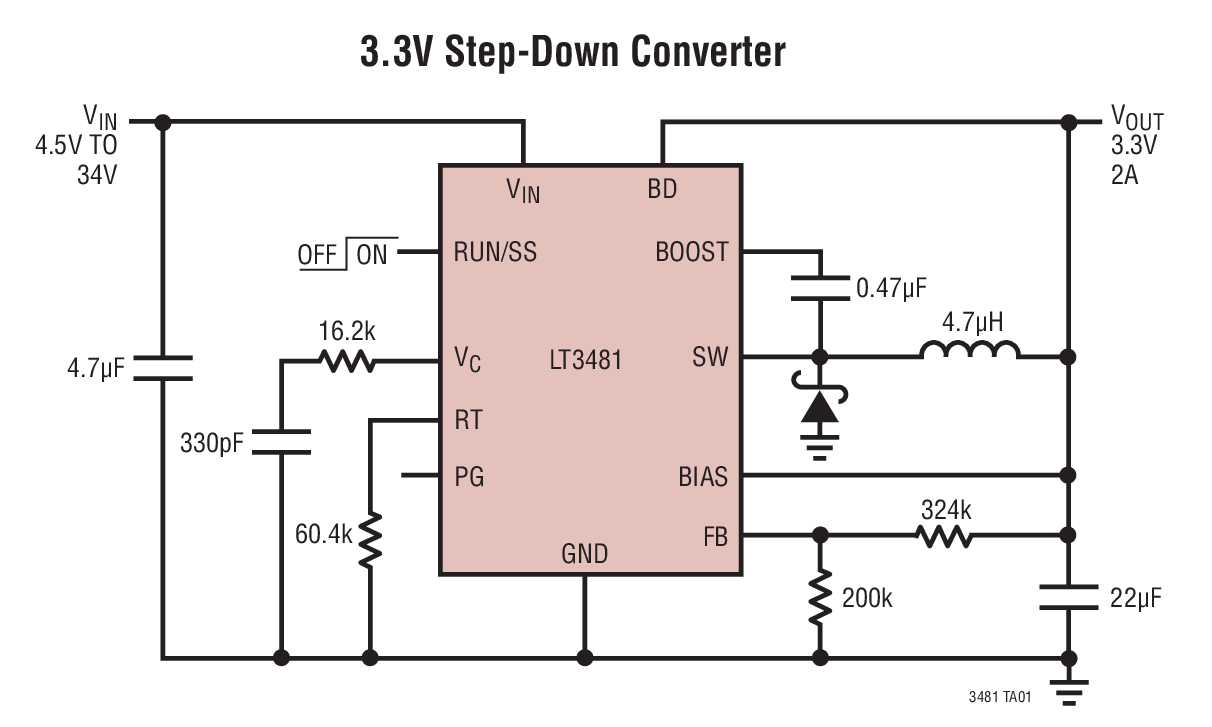

LT®3481 是一款可调频率 (300kHz 至 2.8MHz) 单片式降压型开关稳压器,可接受高达 34V (最大值为 36V) 的输入电压。在芯片上集成了一个高效 0.18Ω 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。采用了电流模式拓扑结构,以实现快速瞬态响应和良好的环路稳定性。在典型应用中,低纹波突发模式操作在低输出电流时保持高效率,同时把输出纹波维持在 15mV 以下。此外,LT3481 还能够通过在 VOUT 高于 3V 时从输出端吸收偏置电流,以进一步提高低输出电流条件下的效率。当 RUN/SS 引脚上的电阻器和电容器提供一个受控输出电压斜坡时 (软起动),停机功能将把输入电源电流减小至 1µA 以下。当 VOUT 达到设定输出电压的 90% 时,电源良好标记将发出指示信号。LT3481 采用带裸露衬垫的 10 引脚 MSOP 和 3mm x 3mm DFN 封装,以实现低热阻。




Applications

  • 车用蓄电池稳压
  • 便携式产品电源
  • 分布式电源稳压
  • 工业电源
  • 墙上变压器稳压
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3481EDD#PBF
  • HTML
  • HTML
LT3481EDD#TRPBF
  • HTML
  • HTML
LT3481EMSE#PBF
  • HTML
  • HTML
LT3481EMSE#TRPBF
  • HTML
  • HTML
LT3481HDD#PBF
  • HTML
  • HTML
LT3481HDD#TRPBF
  • HTML
  • HTML
LT3481HMSE#PBF
  • HTML
  • HTML
LT3481HMSE#TRPBF
  • HTML
  • HTML
LT3481IDD#PBF
  • HTML
  • HTML
LT3481IDD#TRPBF
  • HTML
  • HTML
LT3481IMSE#PBF
  • HTML
  • HTML
LT3481IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

LT3481HMSE#PBF

量产

LT3481HMSE#TRPBF

量产

LT3481IMSE#PBF

量产

LT3481IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

3月 25, 2021

- 21_0067

Test Platform Conversion for LT3481 MSOP

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

LT3481HMSE#PBF

量产

LT3481HMSE#TRPBF

量产

LT3481IMSE#PBF

量产

LT3481IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

LT3481HMSE#PBF

量产

LT3481HMSE#TRPBF

量产

LT3481IMSE#PBF

量产

LT3481IMSE#TRPBF

量产

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

3月 25, 2021

- 21_0067

arrow down

Test Platform Conversion for LT3481 MSOP

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3481EMSE#PBF

量产

LT3481EMSE#TRPBF

量产

LT3481HMSE#PBF

量产

LT3481HMSE#TRPBF

量产

LT3481IMSE#PBF

量产

LT3481IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC857A

LT3481EMSE/EDD演示板 | 2个电路,集成升压二极管, 4.5V ≤ VIN ≤ 34V, VOUT1 = 5V (2A), 8.5V ≤ VIN ≤ 22V, VOUT2 = 3.3V (2A)

zoom

DC857A

LT3481EMSE/EDD演示板 | 2个电路,集成升压二极管, 4.5V ≤ VIN ≤ 34V, VOUT1 = 5V (2A), 8.5V ≤ VIN ≤ 22V, VOUT2 = 3.3V (2A)

LT3481EMSE/EDD演示板 | 2个电路,集成升压二极管, 4.5V ≤ VIN ≤ 34V, VOUT1 = 5V (2A), 8.5V ≤ VIN ≤ 22V, VOUT2 = 3.3V (2A)

产品详情

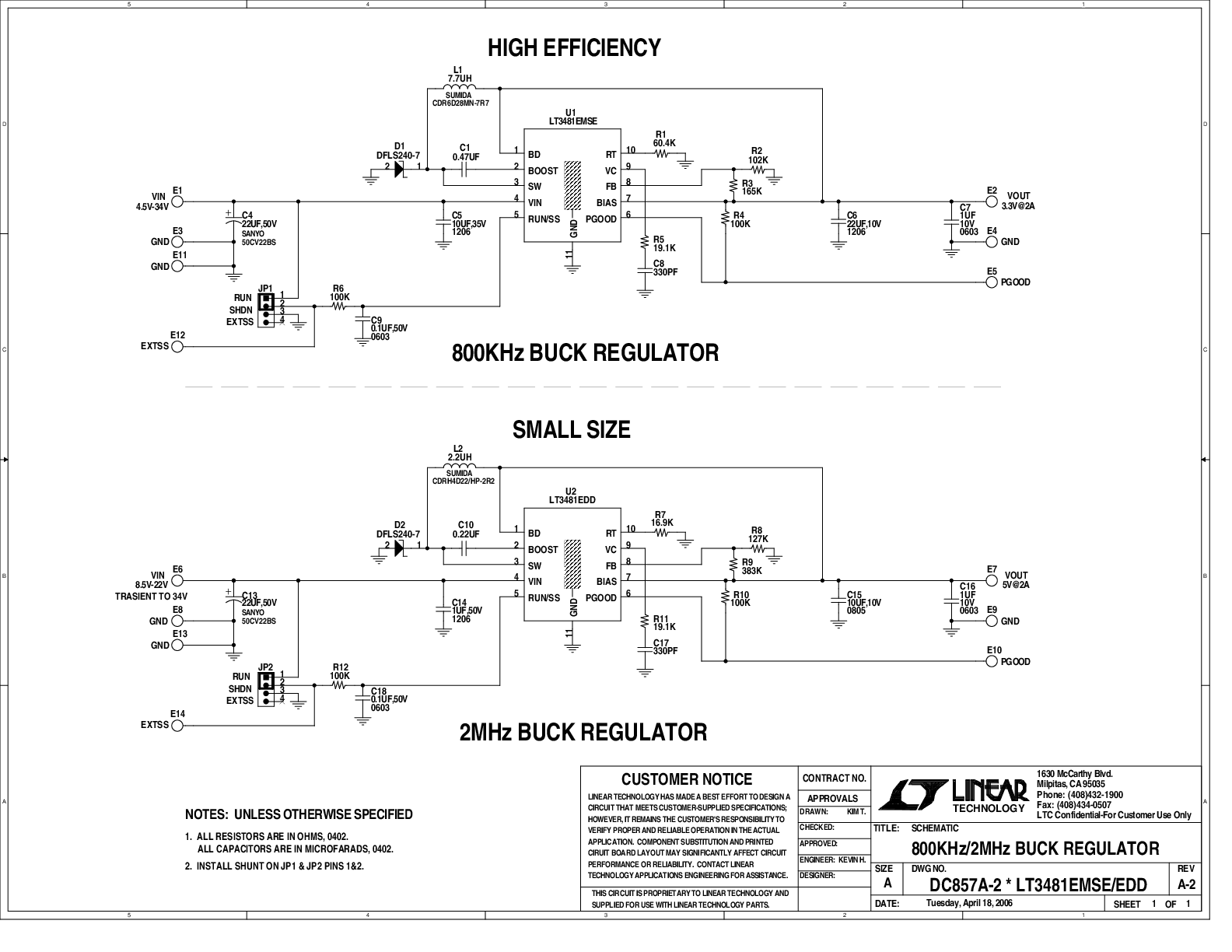

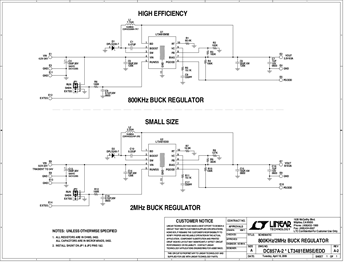

演示电路857在两个降压转换器电路中内置LT3481EMSE和LT3481EDD,一个配置为高效率电路,另一个配置为小尺寸电路。高效率电路的开关频率为800kHz,具有4.5V至34V输入电压,可提供3.3V/2A输出。小尺寸电路的开关频率为2MHz,演示了LT3481能够使用小型电感和输出电容工作。具有8.5V至22V的输入电压,可提供5V输出。LT3481的宽输入电压范围支持各种输入电源。典型电源包括汽车电池、壁式适配器和工业电源。电流模式控制方案可实现快速瞬态响应和良好的环路稳定性。此外,LT3481采用集成升压二极管,减少了元件数量。低纹波Burst Mode®工作模式不仅使该电路在宽电流范围内具有高效率,还可以在轻负载条件下提供低输出纹波。
