LTC6909

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 1 、2、3、4、5、6、7 或 8 相输出
  • 利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)

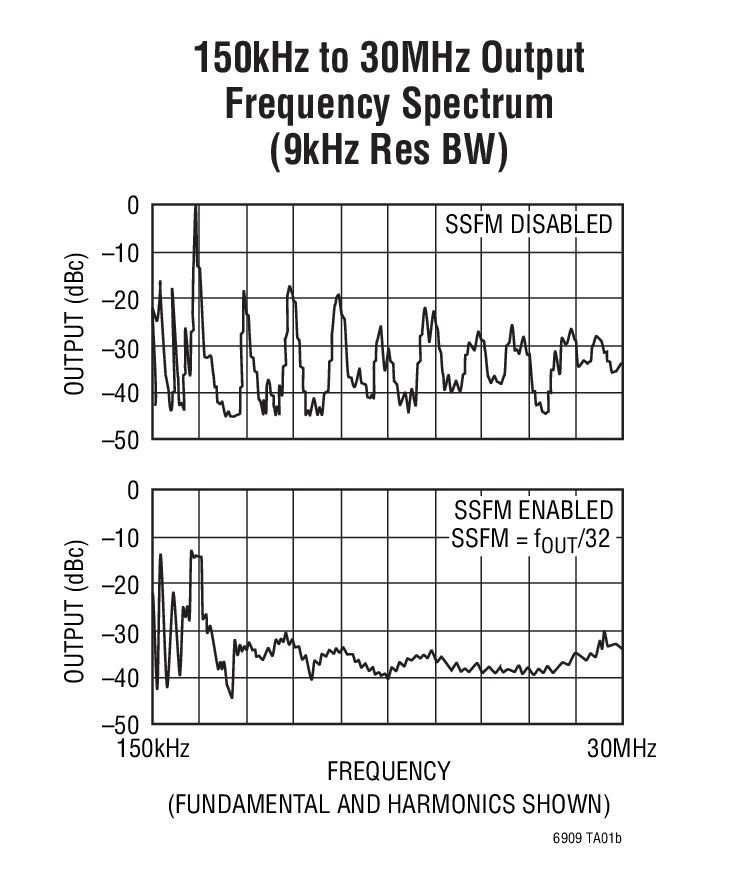

  • 可任选的扩频调频用于改善 EMI 性能
  • ±10% 频率扩展
  • 可以将输出保持于低电平或浮置 (高阻抗)
  • 3 种扩频调制速率：fOUT/16、fOUT/32 和 fOUT/64
  • 400μA 电源电流
  • 采用 2.7V 至 5.5V 单工作电源
  • 快速启动时间
  • 第一个周期准确
  • 输出呈高阻抗，直到频率稳定为止

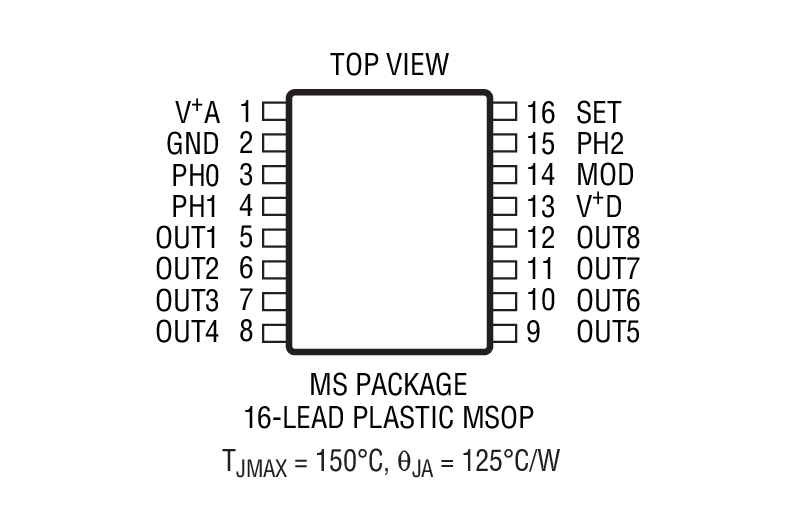

  • MS16 封装



更多细节
show more Icon

LTC®6909 是一款易于使用的精准振荡器，它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能，可启用该电路来改善电磁兼容性 (EMC) 性能。

8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离，范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合，用于根据下列公式来设定输出频率：

     fOUT = 20MHz • 10k / (RSET • PH)

     其中的 PH = 3、4、5、6、7 或 8。

LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者，也可以利用 LTC6908 器件系列来提供相同的两个输出信号，但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出，而 LTC6908-2 则提供了正交 (90°) 输出。




Applications

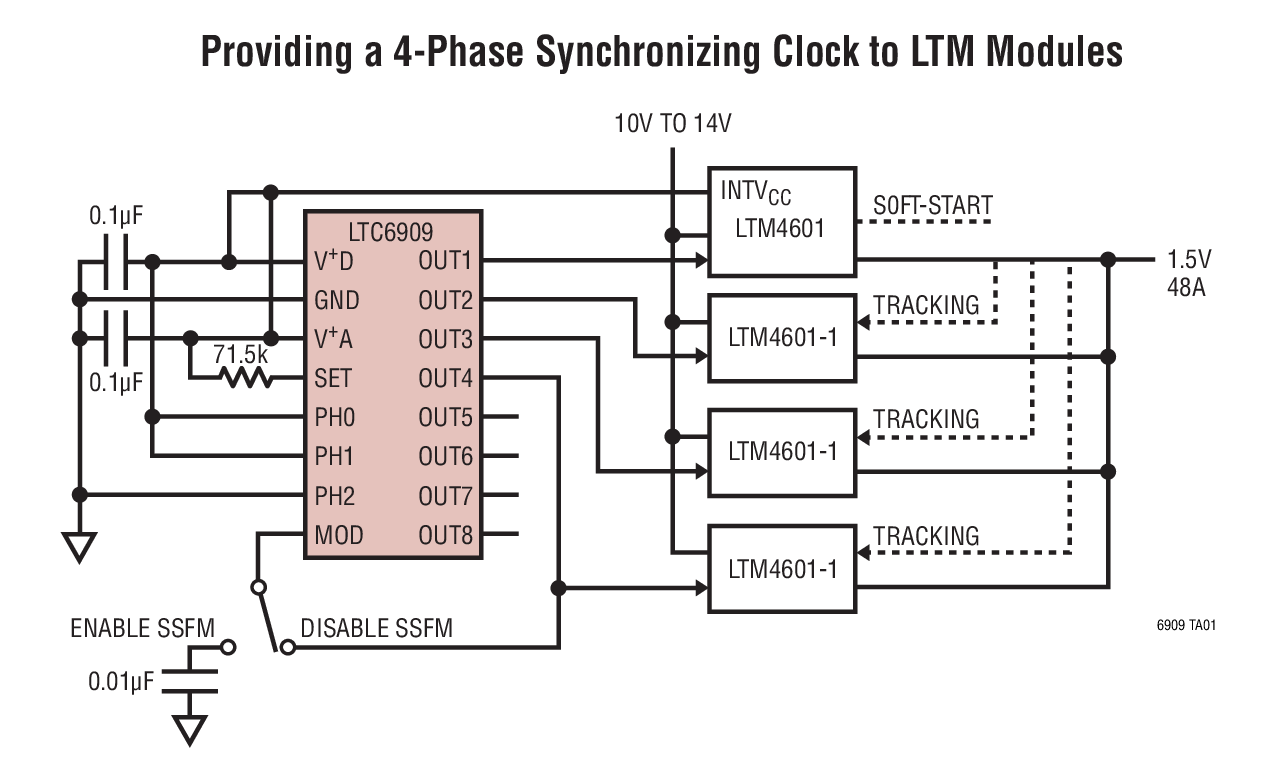

  • 使多个开关电源实现同步



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6909

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 技术文章
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/19/2011
英文

LTC6909: 1 to 8 Output, Multiphase Silicon Oscillator with Spread Spectrum Modulation Data Sheet

打开PDF文件

redirect
307.00K
download

下载 PDF

PDF Vector

PDF

更新 04/15/2009
日文

LTC6909: スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器 データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R494 Reliability Data redirect icon

45.42 K

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 09/27/2010
中文
开关稳压器的 EMI 解决方案 redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 08/06/2010
英文
Microwave Journal July 2010 - LTC6909 An Ideal Solution For EMI redirect icon

5.00M

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文

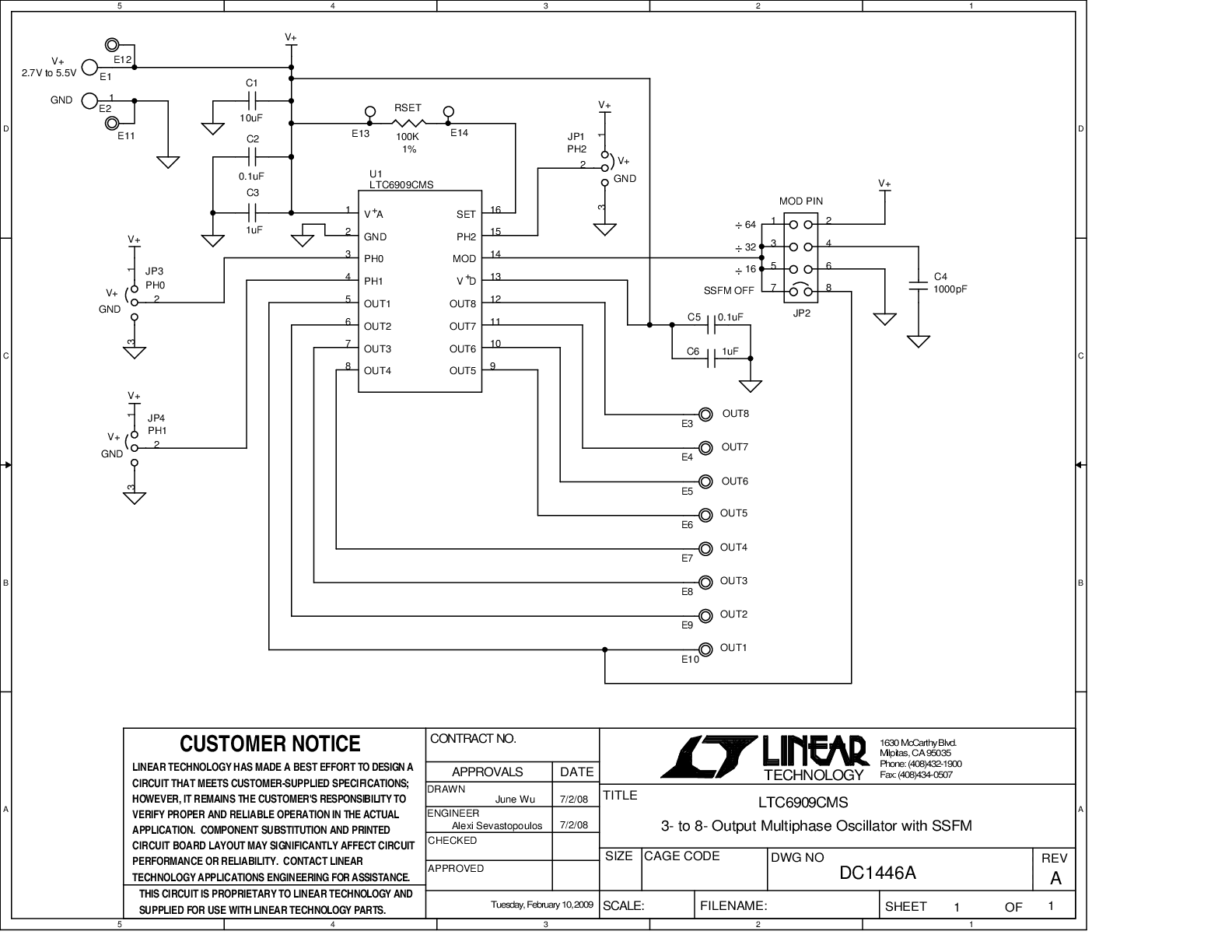

DC1446A - Demo Manual redirect icon
