概览
优势和特点
- 宽输入电压范围：3V 至 80V
- 低静态电流：46μA
- 低压差电压：300mV
- 输出电流：50mA
- 具可编程延迟的 PWRGD 标记
- 无需保护二极管
- 可调输出范围：1.24V 至 60V
- 在停机模式中静态电流为 1μA
- 可在采用 1μF 输出电容器时保持稳定
- 采用陶瓷电容器、钽电容器和铝电容器时可保持稳定
- 反向电池保护
- 没有从输出至输入的反向电流
- 热限制
- 耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LT®3011 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 50mA 输出电流和一个 300mV 的压差电压。LT3011 专为在电池供电型高电压系统中使用而设计，低静态电流 (工作时为 46μA，在停机模式中为 1μA) 在压差条件下处于良好受控的状态，从而使其成为一种理想的选择。
LT3011 包括一个用于指示输出稳压状态的 PWRGD 标记。稳压输出电平和标记指示之间的延迟可利用单个电容器来设置。另外，LT3011 还拥有在采用非常小输出电容器情况下运作的能力；该器件可在输出端上仅布设 1μF 电容器时实现稳定。可以使用小的陶瓷电容器，而不像其他稳压器常见的那样增加任何串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。
LT3011 具有一个可调输出和一个 1.24V 基准电压。这款器件采用耐热性能增强型 12 引脚 MSOP 封装和外形扁平 (仅高 0.75mm) 的 10 引脚 (3mm x 3mm) DFN 封装，这两种封装均提供了出色的热特性。
Applications
- 低电流高电压稳压器
- 电池供电型系统的稳压器
- 电信应用
- 汽车应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

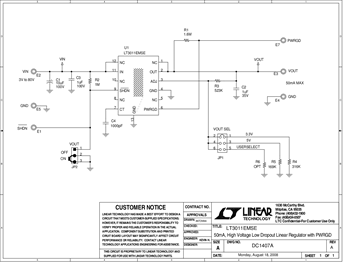

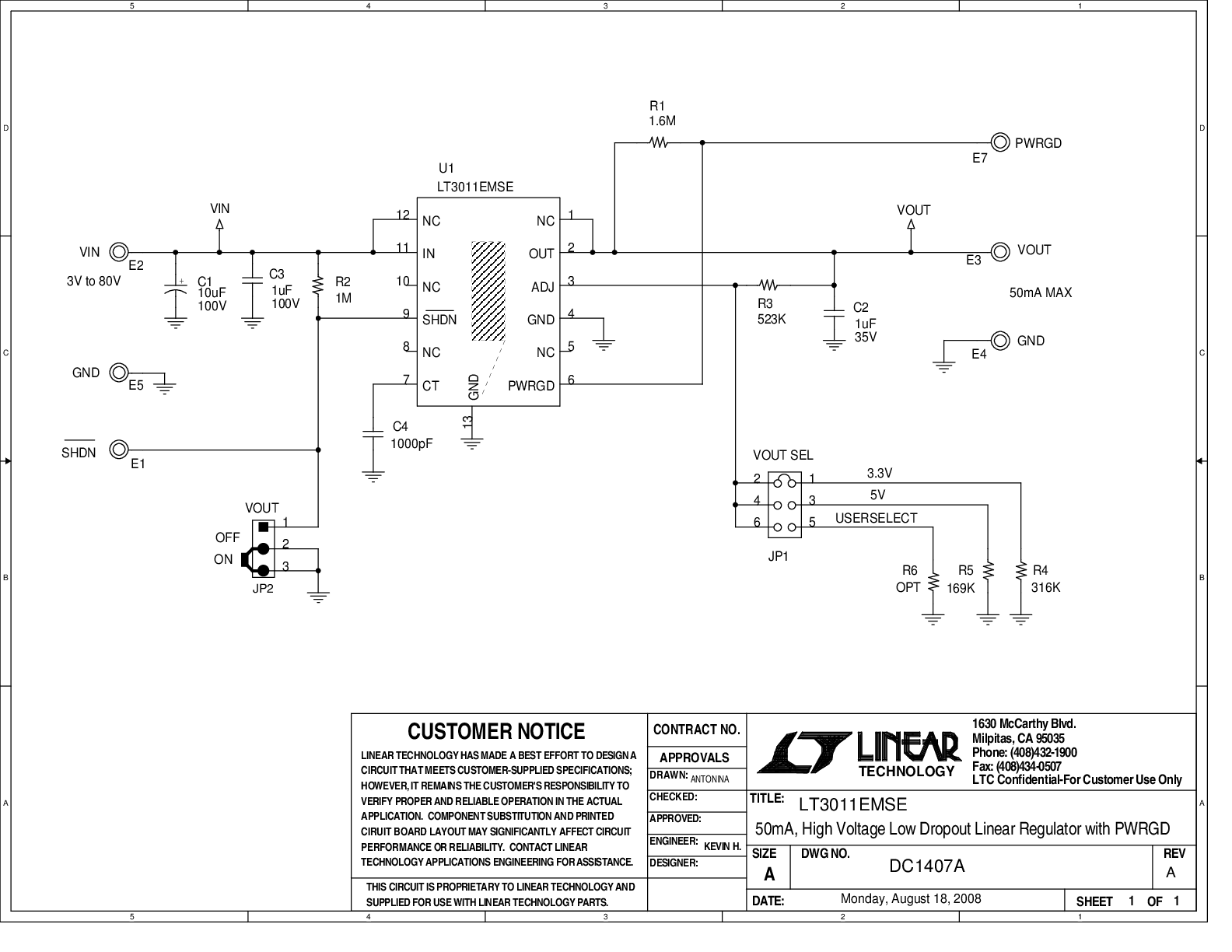

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3011
配套产品推荐
LT3011 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3011EDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3011EDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3011EMSE#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| LT3011EMSE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| LT3011HMSE#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| LT3011HMSE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| LT3011IDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3011IDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3011IMSE#PBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| LT3011IMSE#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R468 Reliability Data |
