LTM4675

推荐用于新设计

具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器

数据手册 (Rev. D) 产品选型表

产品模型: 3

Viewing:

产品详情

双通道、快速、模拟环路 (具有用于控制和监视的数字接口)
宽输入电压范围：4.5V 至 17V
输出电压范围：0.5V 至 5.5V
在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
在 9A 负载条件下具有 ±2.5% 的电流回读准确度
符合 400kHz PMBus 标准的 I²C 串行接口
集成型 16 位 ΔΣ ADC
支持高达 125Hz 的远端采样轮询速率
恒定频率电流模式控制
可对多个模块进行并联和均流
支持所有的 7 位从地址
双通道 13A LTM4676A 和双通道 18A LTM4677 的引脚兼容型插入式替代产品
16mm x 11.9mm x 3.51mm BGA 封装

可读数据：
- 输入和输出电压、电流及温度
- 运行峰值、正常运行时间、故障和报警
- 具 ECC 的内置 EEPROM 故障日志记录
可写数据和可配置参数：
- 输出电压、电压排序和裕度调节
- 数字软起动 / 停止斜坡
- 过压 / 欠压 / 过热 (OV/UV/OT)、欠压闭锁 (UVLO)、频率和调相

产品模型: 3

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM4675EY#PBF	108-Lead BGA (16mm x 11.9mm x 3.51mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4675IY	108-Lead BGA (16mm x 11.9mm x 3.51mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM4675IY#PBF	108-Lead BGA (16mm x 11.9mm x 3.51mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 20, 2021 - 20_0311 Supplier Material Change for µModule
		PCN20_0311_Form Material_Report Qualification Results Summary
LTM4675EY#PBF	量产
LTM4675IY	量产
LTM4675IY#PBF	量产
7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4675EY#PBF	量产
LTM4675IY	量产
LTM4675IY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4675EY#PBF	量产
LTM4675IY	量产
LTM4675IY#PBF	量产
2月 5, 2020 - 20_0127 Supplier Material Change for µModule
		PCN20_0127_Form Material_Report Qualification Results Summary
LTM4675EY#PBF	量产
LTM4675IY	量产
LTM4675IY#PBF	量产
7月 25, 2019 - 19_0175 Notification of Qualification of New Mold Compound for the LTM4675 µModule Regulator
		PCN19_0175_Form Material_Report Qualification Results Summary
LTM4675EY#PBF	量产
LTM4675IY	量产
LTM4675IY#PBF	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC297x GitHub Linux Driver Source Code

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
数字电源系统管理器 1
LTC2975	推荐用于新设计	具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

部分模型	产品周期	描述
LTM4676A	推荐用于新设计	具数字电源系统管理功能的双通道 13A 或单通道 26A μModule 稳压器
LTM4677	推荐用于新设计	具数字电源系统管理功能的双通道 18A 或单通道 36A μModule 稳压器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTM4675

Linduino 2

LTpowerCAD 1

LTM4675 Project - Dual Step-Down μModule Regulator (4.5-18V to 1V @ 9A & 1.8V @ 9A)

LTpowerCAD中提供以下器件的设计工具：

LTM4675

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTM4675 + LTM4676A + LTM4677 + LTM4620A演示板 | PSM μModule电源棒

立即购买更多内容

产品详情

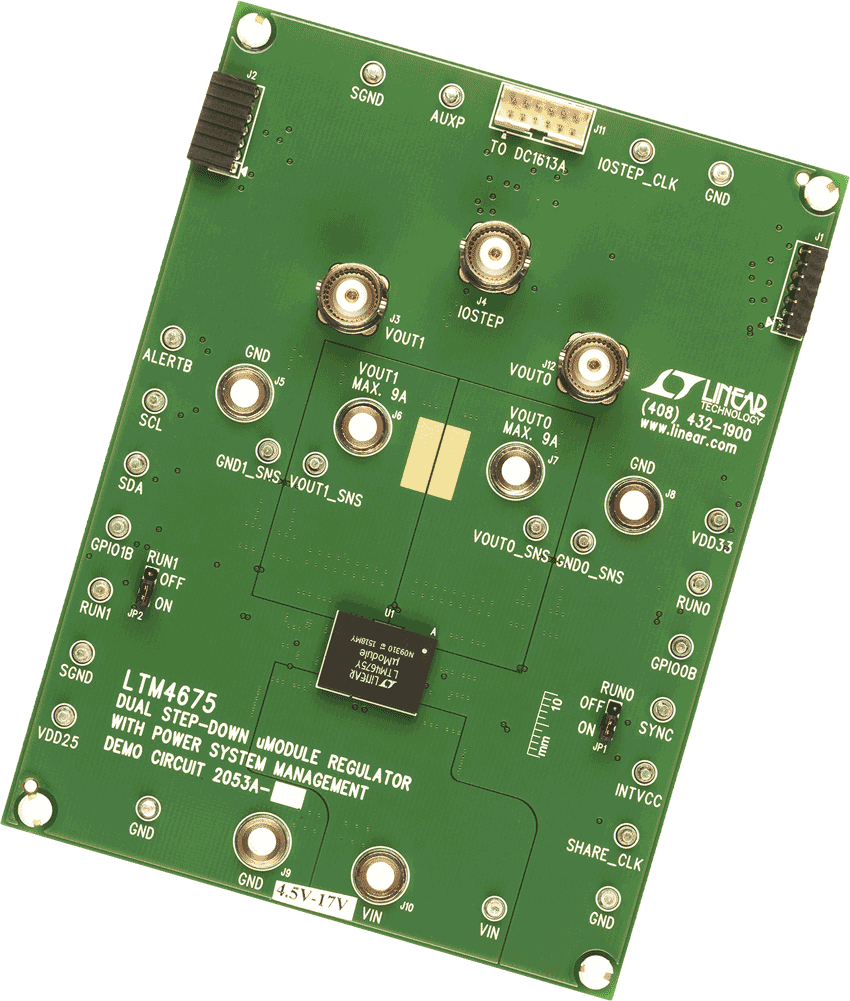

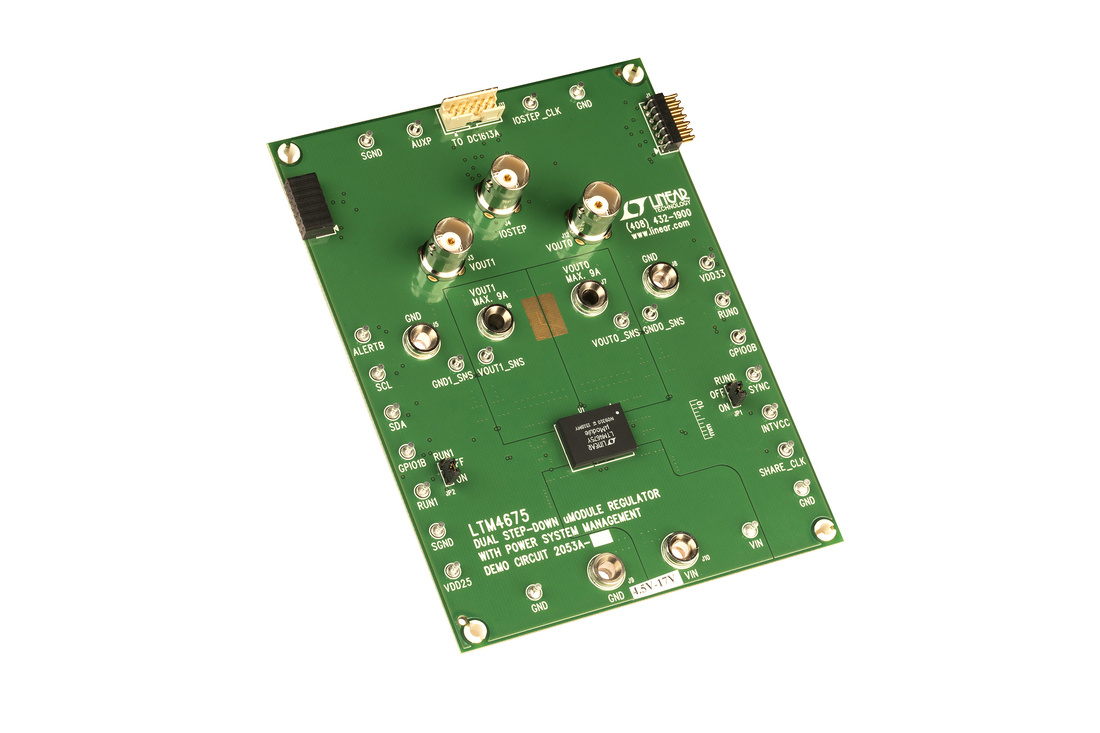

演示电路2204B是一款超小尺寸演示板，展示了五种不同的器件——LTM4675、LTM4676A、LTM4677、LTM4620A和LTC2974。这些器件涵盖多条产品线，包括具有数字电源系统管理（LTM4675、LTM4676A和LTM4677）功能的DC/DC μModule®稳压器、高电流模拟DC/DC μModule稳压器(LTM4620A)和集成EEPROM (LTC2974)的I2C/SMBus/PMBus电源系统管理器。有关更多详细信息，请参见数据手册。

资料

DC2204B - Demo Manual
2017/5/5

DC2204B - Schematic
2017/5/5

DC2204B - Design Files
2017/5/5

LTM4675EY演示板 | 双通道PMBus降压型μModule稳压器，4.5V ≤ VIN ≤ 17V，VOUT0/VOUT1 = 1V/1.8V (9A)

立即购买更多内容

产品详情

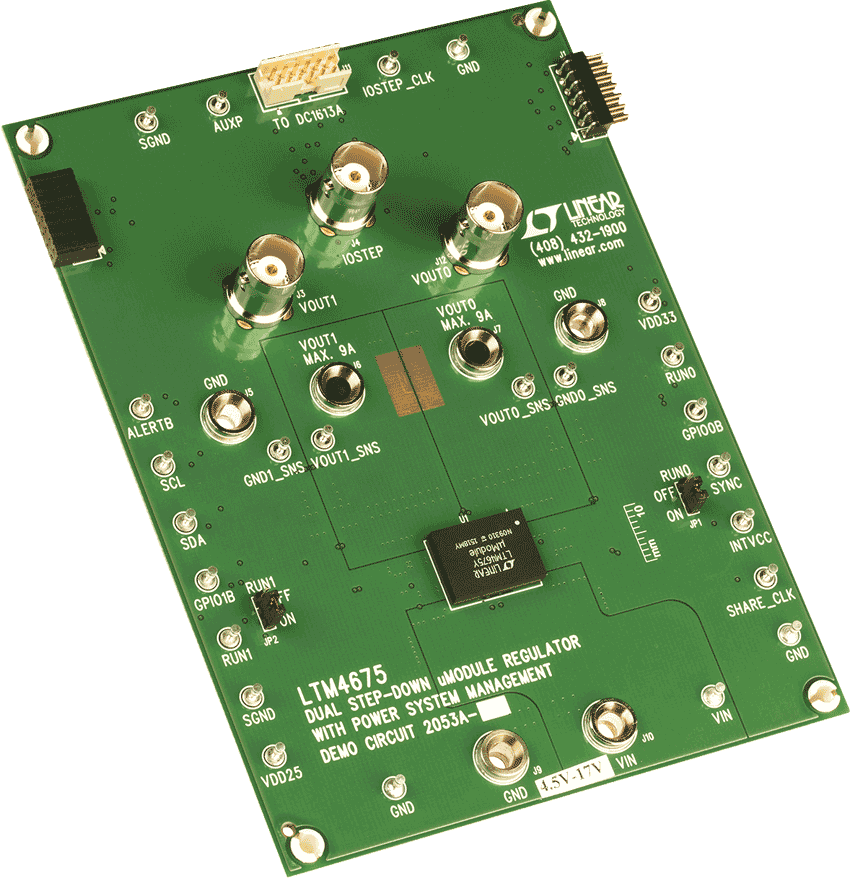

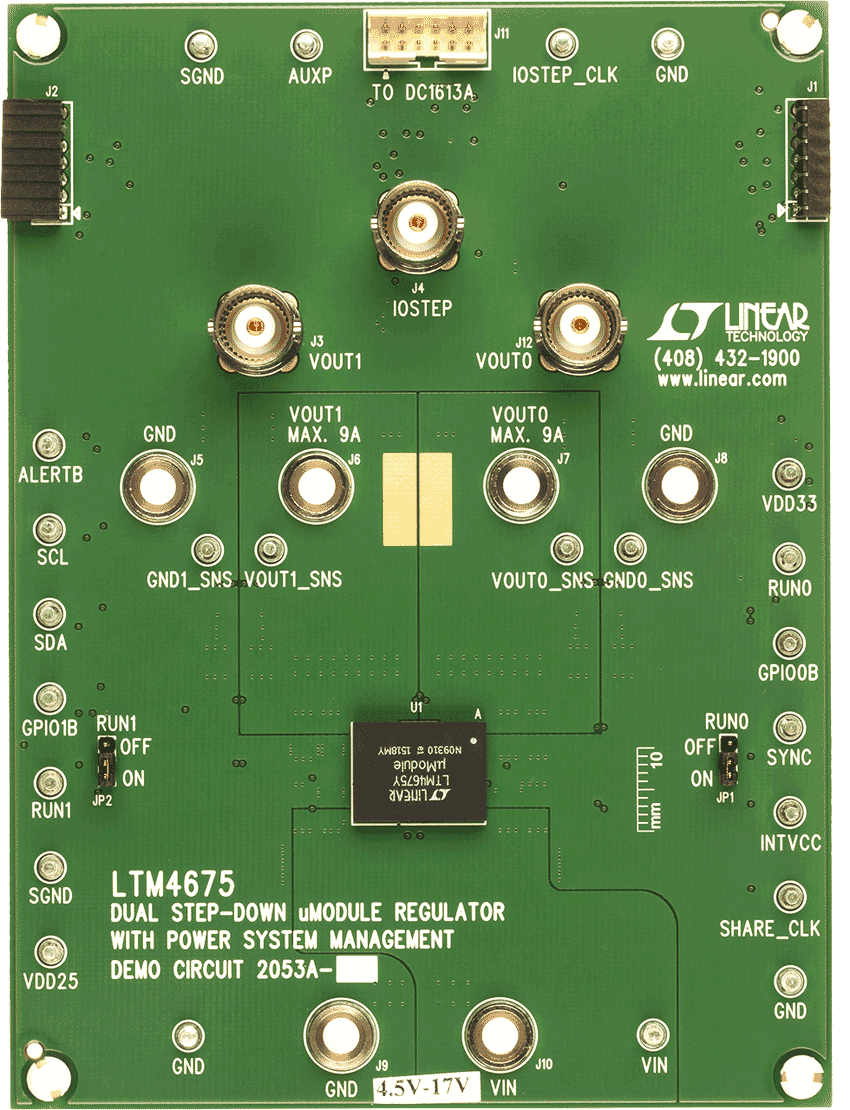

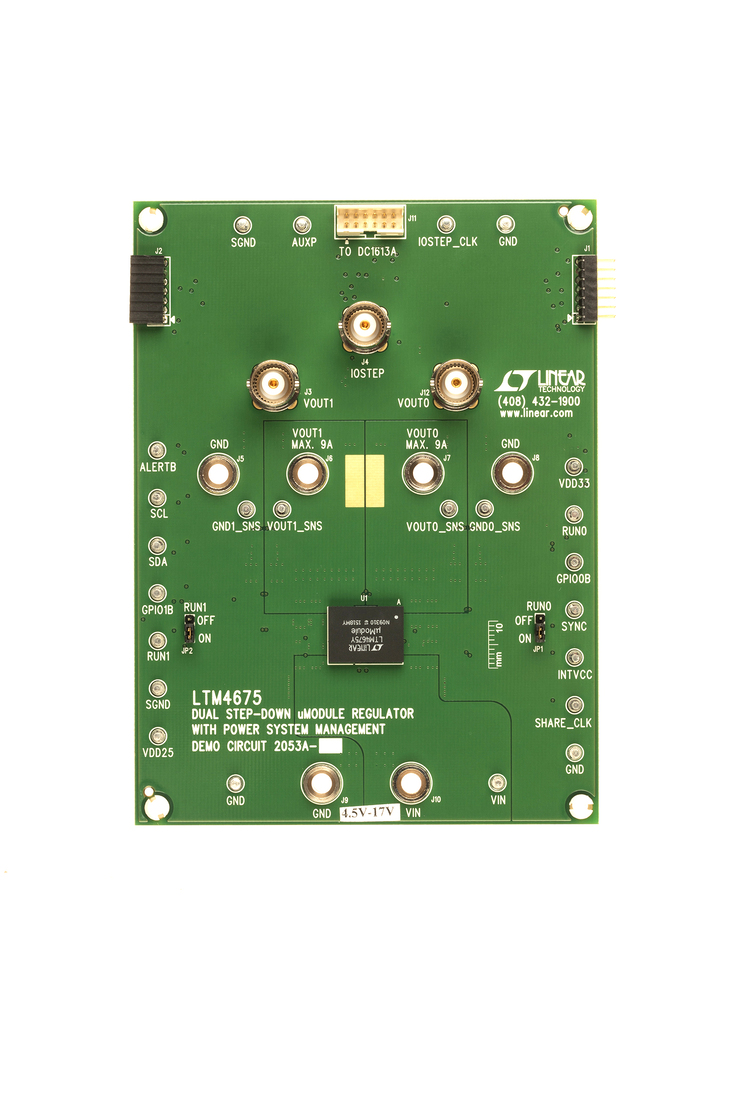

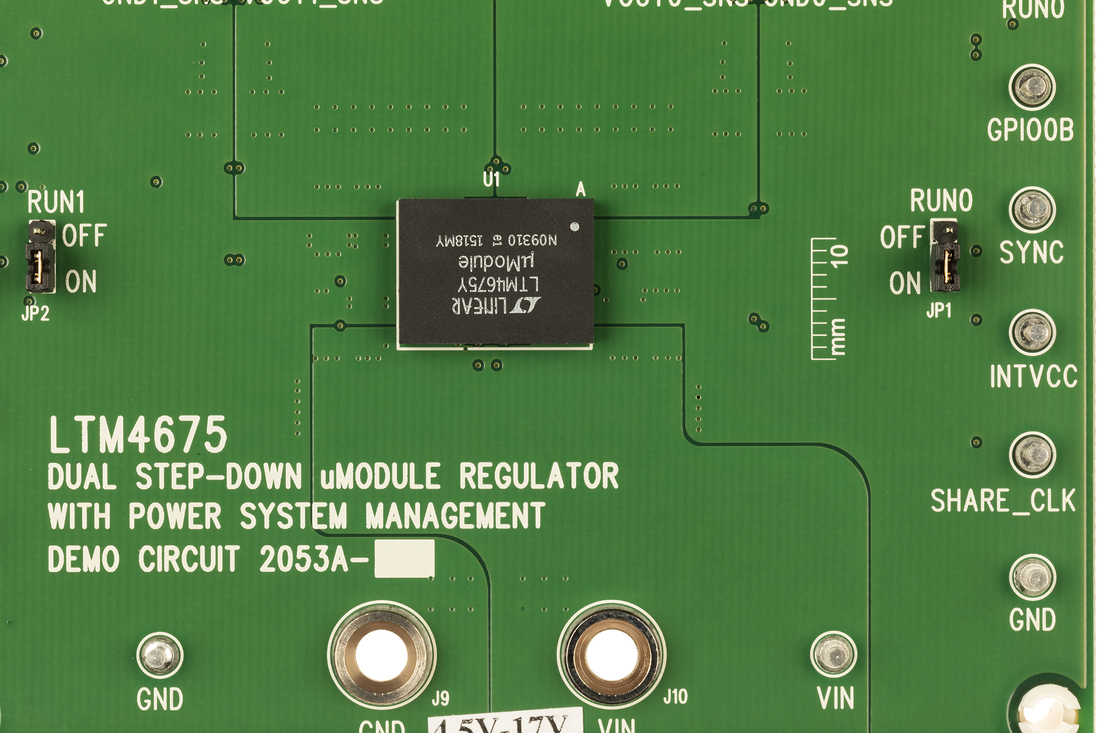

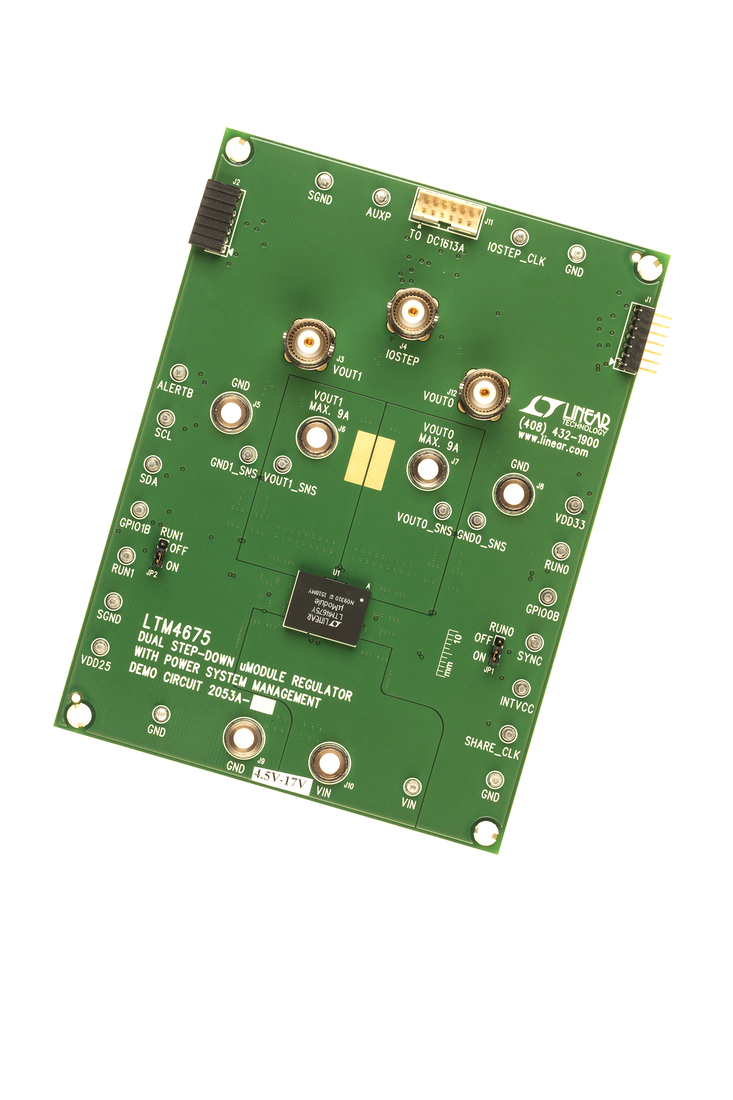

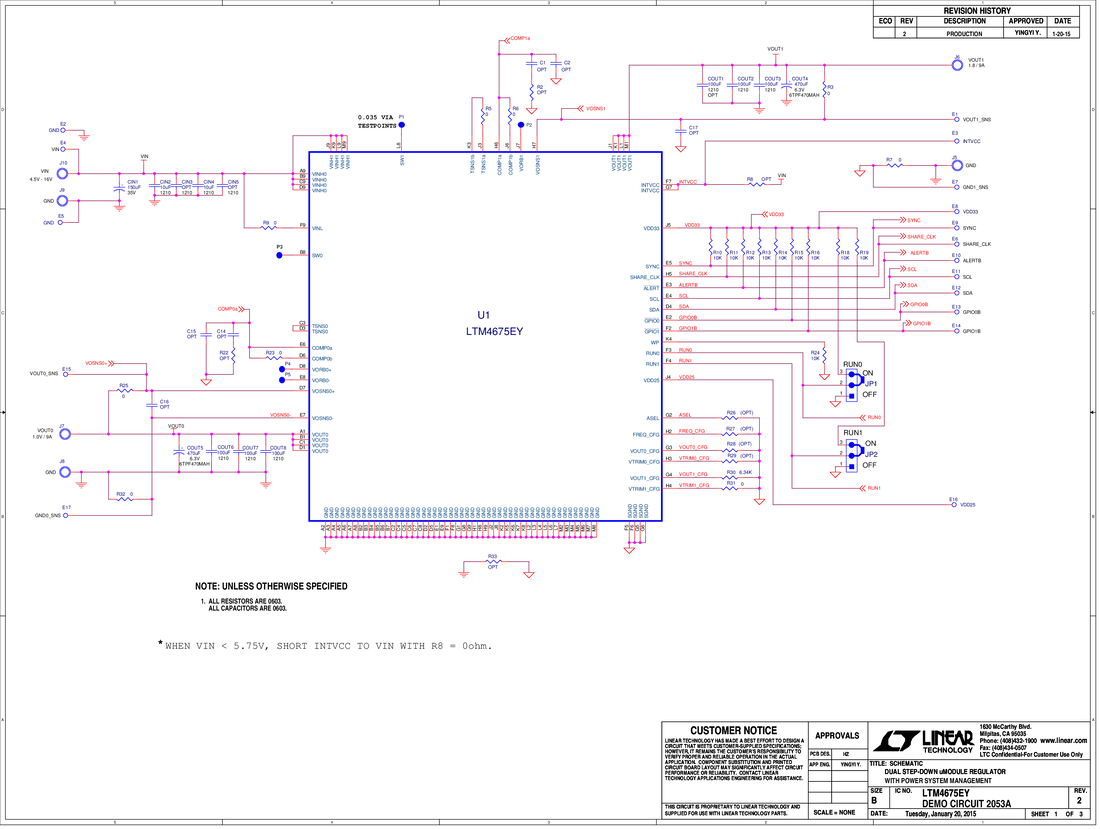

演示电路2053A是一款双路输出、高效率、高密度、μModule®稳压器，具有4.5V至17V输入电压范围。该演示板集成了一款具有PMBus数字电源系统管理功能的双通道9A或单通道18A降压型稳压器LTM4675。默认双路输出电压为1V和1.8V，但每个电压都可以在0.5V至5.5V范围内进行设置。每个输出可提供最大9A负载电流。有关更多详细信息，请参见LTM4675数据手册。

资料

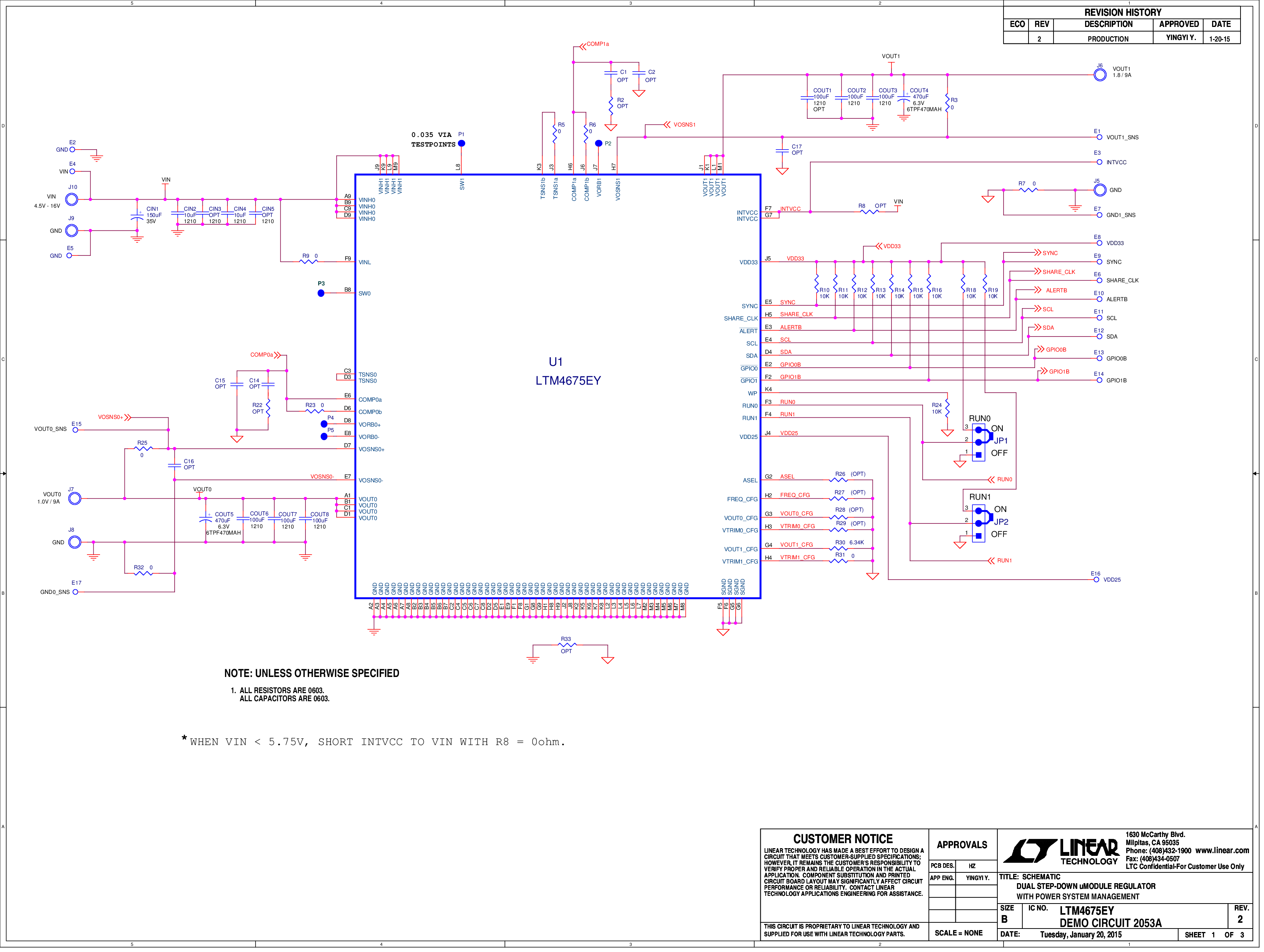

DC2053A - Schematic
