LTC6900

低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 由一个外部电阻器来设定频率
  • 1kHz 至 20MHz 频率范围
  • 500μA 典型电源电流,VS = 3V,3MHz
  • 频率误差 ≤ 1.5% (最大值),5kHz 至 10MHz (TA = 25ºC)
  • 频率误差 ≤ 2% (最大值),5kHz 至 10MHz (TA = 0ºC 至 70ºC)
  • ±40ppm/ºC 温度稳定性
  • 0.04%/V 电源稳定性
  • 50% ±1% 占空比 (1kHz 至 2MHz)
  • 50% ±5% 占空比 (2MHz 至 10MHz)
  • 快速启动时间:50μs 至 1.5ms
  • 100Ω CMOS 输出驱动器
  • 2.7V 至 5.5V 单工作电源
  • 扁平 (高度仅 1mm) ThinSOT 封装



更多细节
show more Icon

LTC®6900 是一款精准、低功率振荡器,它易于使用且占用的 PC 板级空间非常之小。振荡器频率利用单个外部电阻器 (RSET) 来设定。LTC6900 专为高准确度操作 (≤ 1.5% 频率误差) 而设计,且无需使用外部修整元件。

LTC6900 采用 2.7V 至 5.5V 单工作电源,并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 10kΩ 至 2MΩ 的范围内变化,以选择一个处于 100kHz 至 20MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10 或 100 分频,因而提供了横跨 1kHz 至 20MHz 的 3 个频率范围 (5V 电源)。LTC6900 内置一个专有的反馈环路 (用于对 RSET 和频率之间的关系进行线性化处理),从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率:

100,DIV 引脚 = V+
fOSC = 10MHz • 20k/(N • RSET),N = 10,DIV 引脚 = 开路
1,DIV 引脚 = 接地




Applications

  • 便携式和电池供电式设备
  • PDA
  • 蜂窝电话
  • 低成本的精准振荡器
  • 充电泵驱动器
  • 开关电源时钟基准
  • 定时开关电容器滤波器
  • 固定晶体振荡器替代方案
  • 陶瓷谐振器替代方案



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6900CS5#TRMPBF
  • HTML
  • HTML
LTC6900CS5#TRPBF
  • HTML
  • HTML
LTC6900IS5#TRMPBF
  • HTML
  • HTML
LTC6900IS5#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

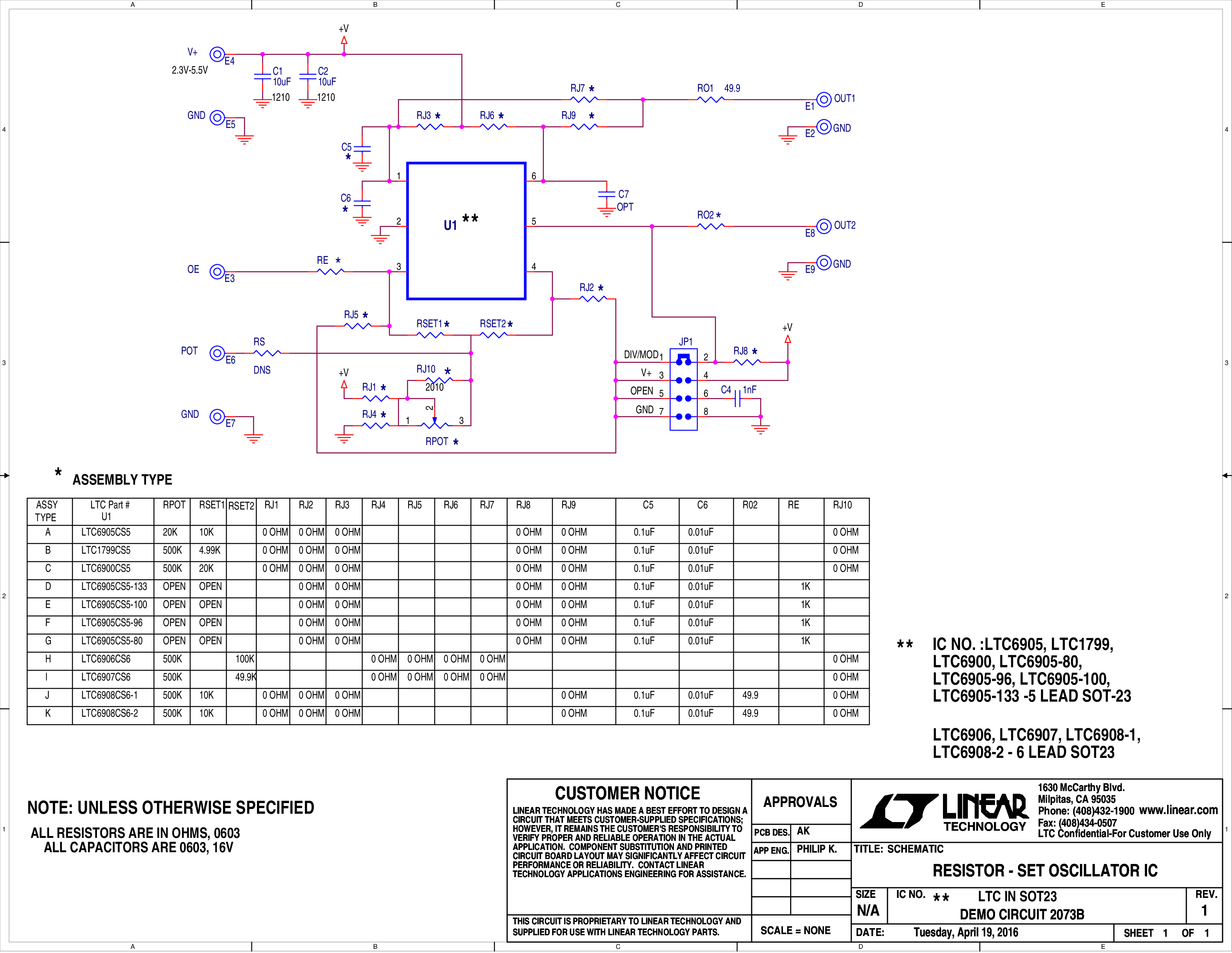

评估套件
