LTM4600

10A 高效率 DC/DC µModule

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 完整的开关模式电源
  • 宽输入电压范围:4.5V 至 20V
  • 10A DC、14A 峰值输出电流
  • 两个 μModule® DC/DC 转换器并联工作以提供 20A 的输出电流
  • 0.6V 至 5V 输出电压
  • 1.5% 输出稳压
  • 超快速瞬态响应
  • 电流模式控制
  • 符合 RoHS 标准的封装
  • 效率高达 92%
  • 可编程软起动
  • 输出过压保护
  • 可选的短路停机定时器
  • 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装

更多细节
show more Icon

LTM®4600 是一款完整的 10A、DC/DC 降压型电源。其封装内部包括开关控器、功率 FET、电感器以及所有的支持元件。LTM4600 的工作输入电压范围为 4.5V 至 20V,支持 0.6V 至 5V 的输出电压范围 (采用单个电阻器来设定)。这种高效设计可提供 10A 的连续电流 (峰值可达 14A),且无需使用散热器或气流来满足功率规格要求。仅需采用大容量输入和输出电容器便可构成完整的设计。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板底部上的未用空间,以实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构的运用可实现针对输入电压和负载变化的快速瞬态响应,而并未影响稳定性。故障保护功能包括集成过压和短路保护以及一个可选的停机定时器。内置软起动定时器可采用一个小电容器来调节。

LTM4600 采用耐热增强型的紧凑 (15mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格数组(LGA) 封装,适合采用标准的面贴装设备来进行自动化装配。LTM4600 为无铅型封装并符合 RoHS 标准。


Applications

  • 电信和网络设备
  • 服务器
  • 工业设备
  • 负载点调节

产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4600EV#PBF
  • HTML
  • HTML
LTM4600IV#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

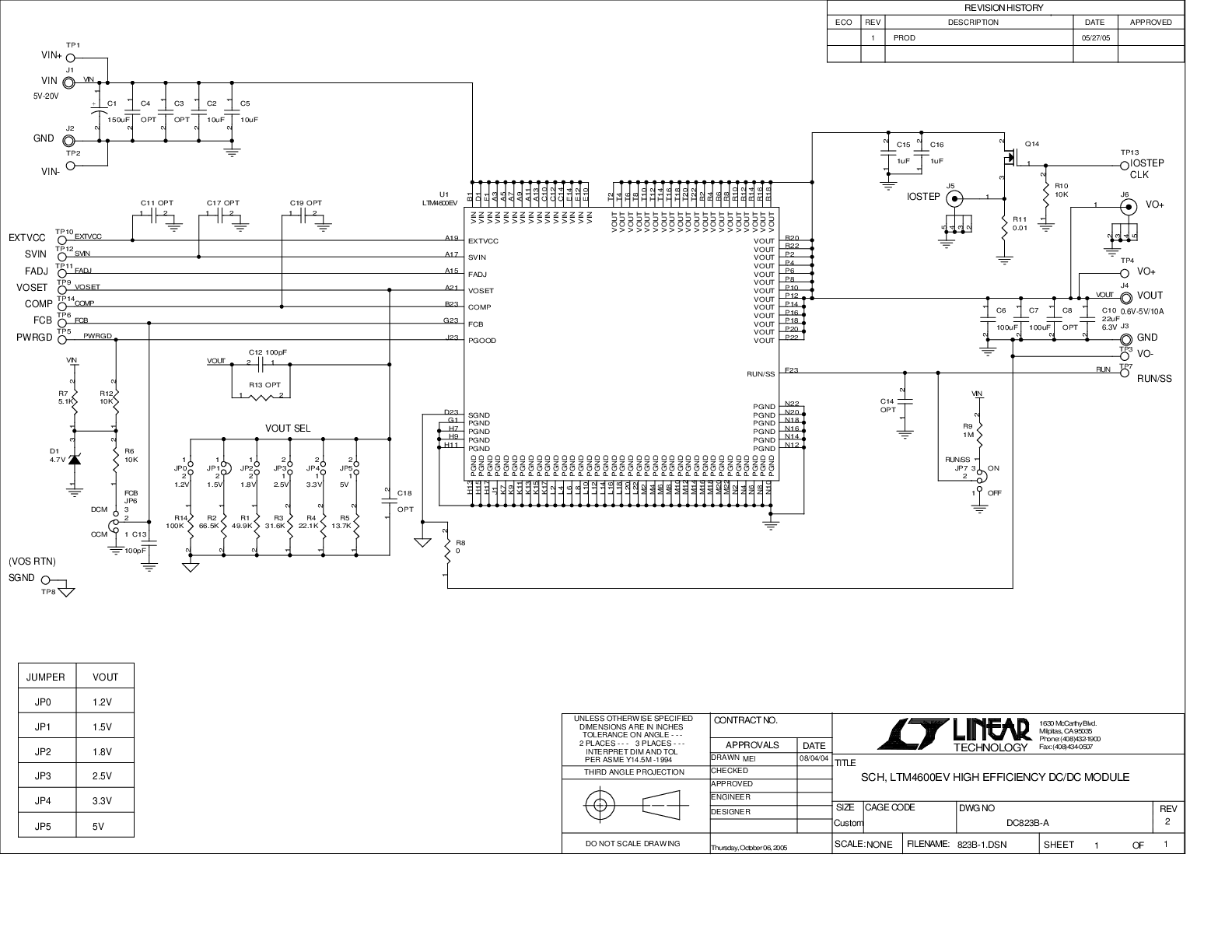

DC823B-A

LTM4600 Demo Board | 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 10A

zoom

DC823B-A

LTM4600 Demo Board | 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 10A

LTM4600 Demo Board | 4.5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ 10A

产品详情

Demonstration circuit DC823B-A features the LTM4600EV, a 10A high efficiency, high density switch mode step-down power module. The input voltage is from 4.5V to 20V. The output voltage is programmable from 0.6V to 5V. The rated load current is 10A, while derating is necessary for different VIN, VOUT, and thermal conditions. Integrated input and output filters enable a simple PCB layout. Only bulk input and output capacitors are needed.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

DK-100G-5SGXEA7N Dev Kit

zoomopens a dialog

altera-100g-development-kit-stratix-v-edition

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
