概览

优势和特点

  • ADM2895E/ADM2895E-1 250kbps 半双工隔离式 RS-485 收发器的简化评估
  • 符合 EN 55032 B 类辐射标准的 2 层 PCB
  • 尺寸为 10mm × 10mm、28 引脚 SOIC_FP 封装，爬电距离和电气间隙为 >8.0mm
  • 板载 ADP7104 LDO 调节器，带有跳线选项，可在多种电源配置下简化评估
  • 灵活的低压 VIO 电源轨，用于与低至 1.7V 的 I/O 节点连接
  • 可选 3.3V 或 5V 隔离 VISOOUT 电源
  • A 和 B 引脚具有 IEC 61000-4-2 ESD 保护功能
    • ±4kV 接触放电
  • 用于 TxD 输入信号的 SMA 连接器
  • 可选的板载 LTC6900 振荡器，用于提供 TxD 信号
  • 用于连接电源、数字信号和 RS-485 信号的螺丝接线端子
  • 可通过跳线选择启用和禁用数字输入信号
  • 端电极的电阻器与尺寸
  • 测量所有信号的测试点

产品详情

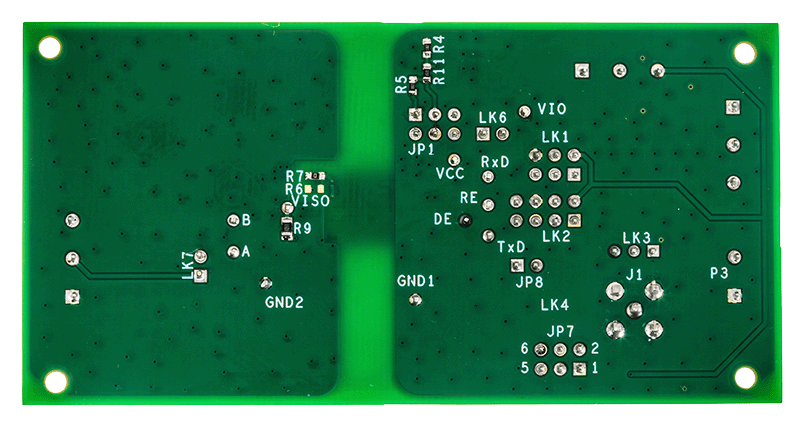

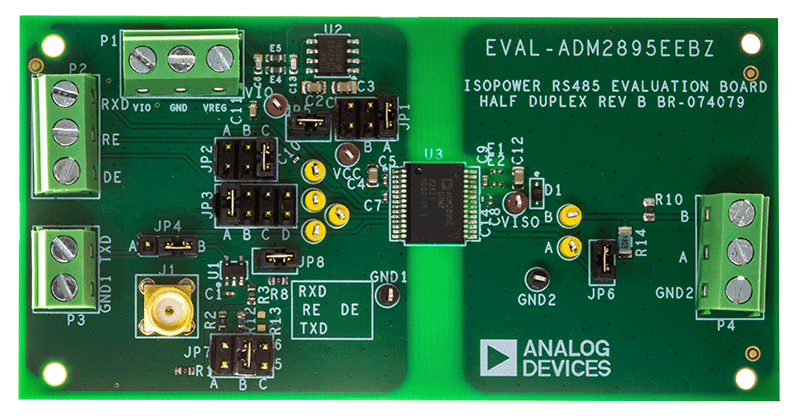

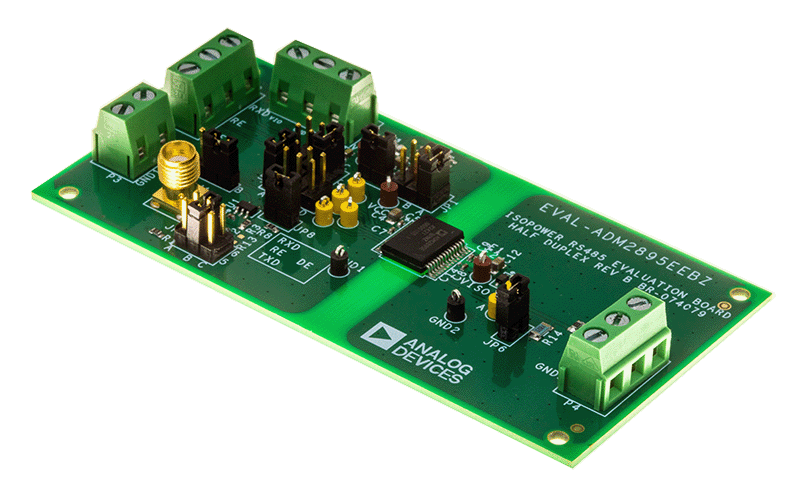

EVAL-ADM2895EEBZ 可以简化、高效地评估 ADM2895E/ADM2895E-1、5.7kVRMS、250kbps（适用于 ADM2895E）半双工信号和电源隔离 RS-485 收发器。EVAL-ADM2895EEBZ 还可用于评估更高速度 20Mbps（适用于 ADM2895E-1），只需将低速部分替换为高速部分即可。

ADM2895E/ADM2895E-1 具有集成的隔离式 DC-DC 转换器，可为器件的隔离侧供电，无需额外的 IC。

EVAL-ADM2895EEBZ 附带用于在单个系统中评估 ADM2895E/ADM2895E-1 器件的选项。可以通过 EVAL-ADM2895EEBZ 上的螺丝接线端子轻松访问数字和 RS-485 总线信号。每个数字输入都可以通过板载跳线选项进行配置。

板载 ADP7104 低压差 (LDO) 稳压器可接受高达 20V 的输入电压，并向 VCC 引脚输出一系列可选电源电压，可通过跳线选项进行配置。可以绕过 LDO 稳压器，直接从外部电源为 ADM2895E/ADM2895E-1 VCC 电源引脚供电。

请参阅用户指南了解完整描述。

相关产品

使用入门

所需设备

  • 示波器
  • 信号发生器（可选）
  • 3V 至 5.5V 电源
  • 1.7V 至 5.5V 电源（可选）
