概览

优势和特点

  • SEPIC 或负输出拓扑
  • 宽输入电压范围：2.8V 至 18V
  • 在 VIN = 12V、VOUT = 2.5V 或 –2.5V 时可提供高达 700mA 的输出电流
  • 在 VIN = 12V、VOUT = 15V 或 –15V 时可提供高达 375mA 的输出电流
  • 2.5V 至 15V 或 –2.5V 至 –15V 输出电压
  • 可选的开关频率：200kHz 至 2MHz
  • 可编程软启动
  • 可由用户配置的欠压闭锁
  • 6.25mm x 11.25mm x 4.92mm BGA 封装

产品详情

LTM®8045 是一款 μModule® (微型模块) DC/DC 转换器，其可通过简单地把适当的输出电压轨接地而配置为 SEPIC 或负输出转换器。在 SEPIC 配置中，经调节的输出电压可以高于、低于或等于输入电压。LTM8045 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、以及小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。

LTM8045 采用紧凑 (6.25mm x 11.25mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8045 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • 电池供电型稳压器
  • 局部负电压稳压器
  • 低噪声放大器电源

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

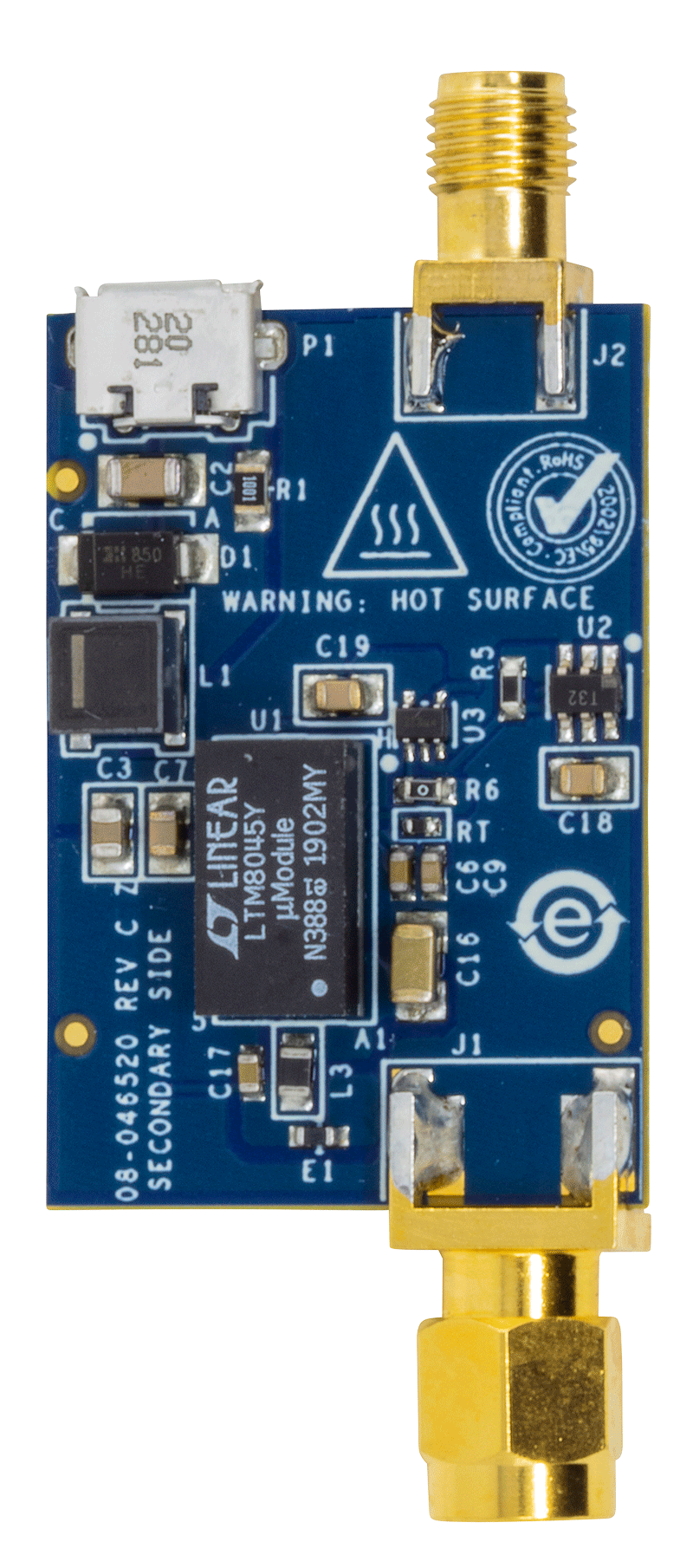

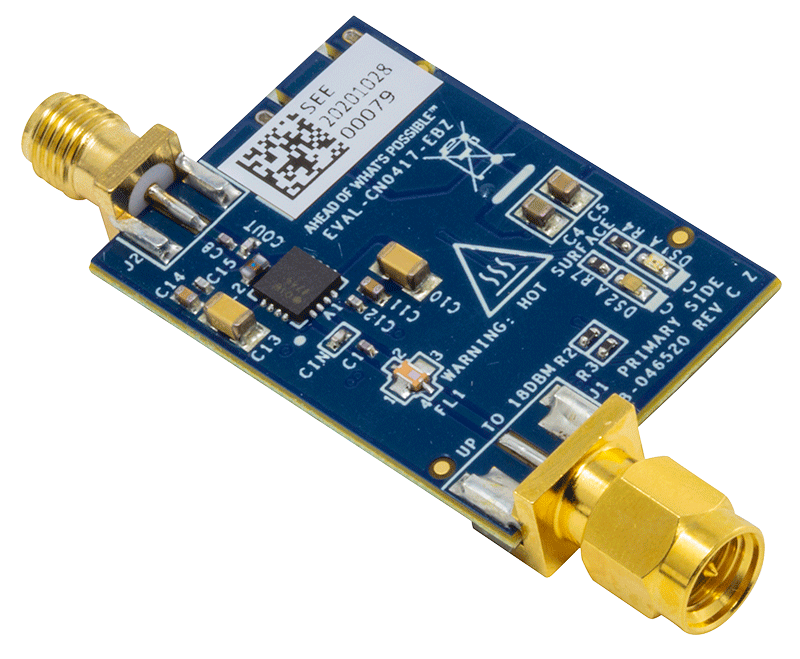

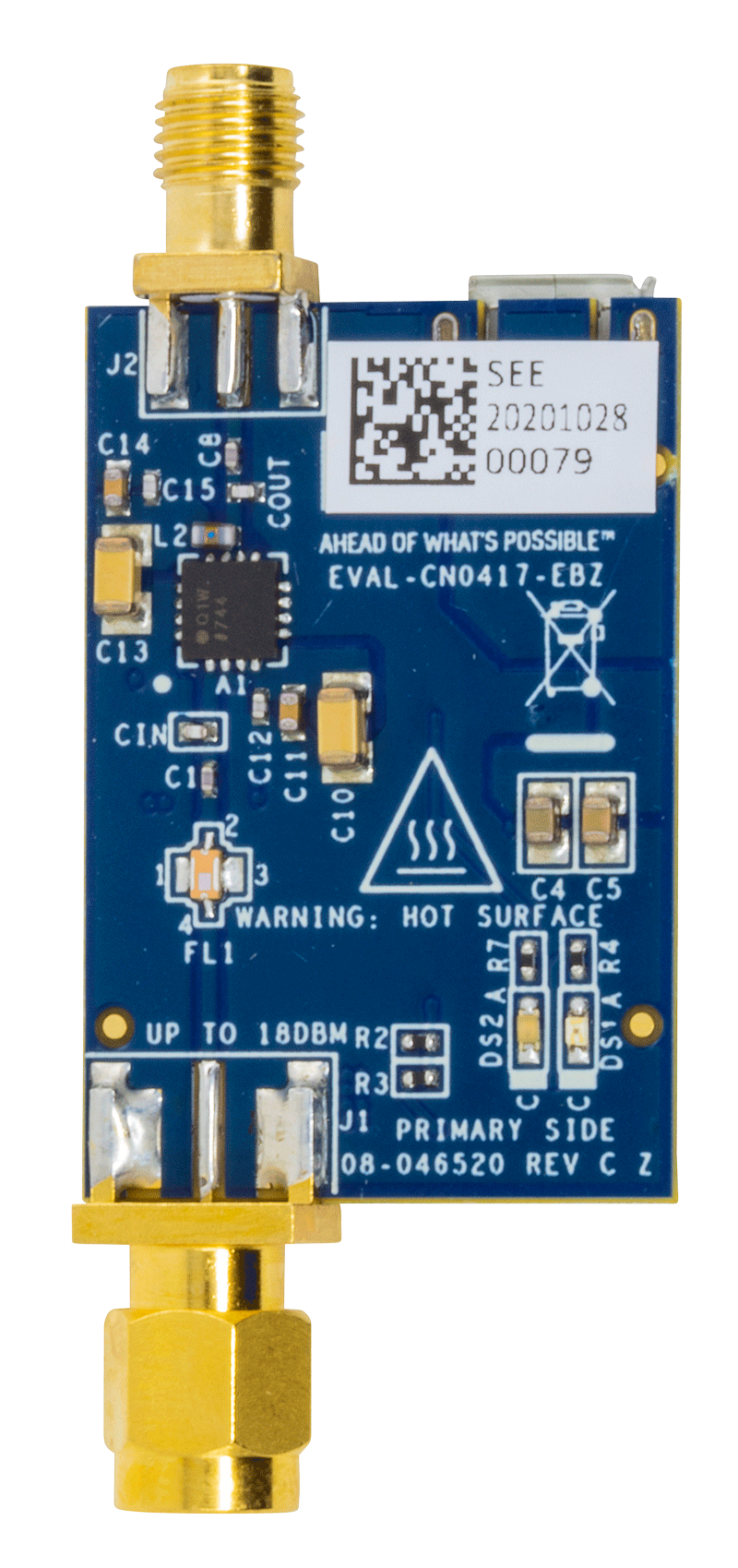

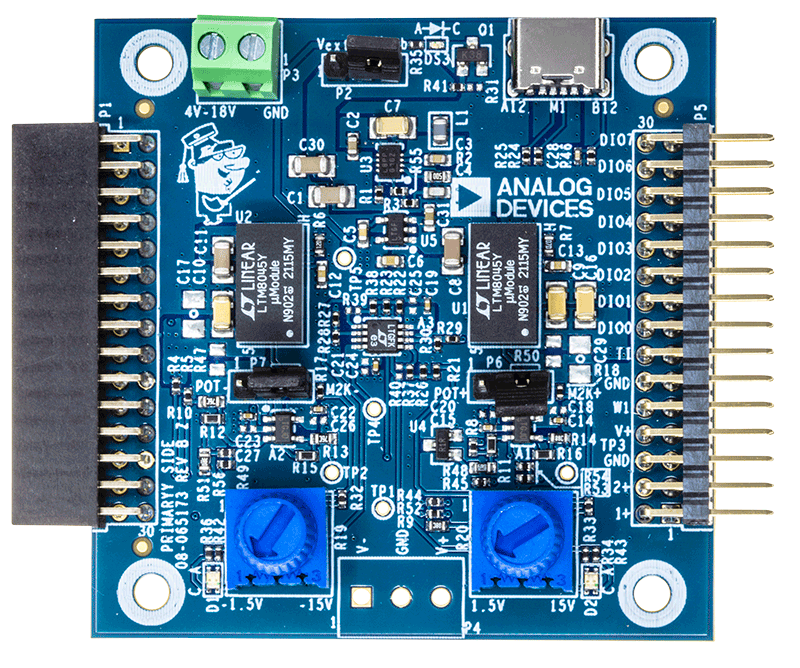

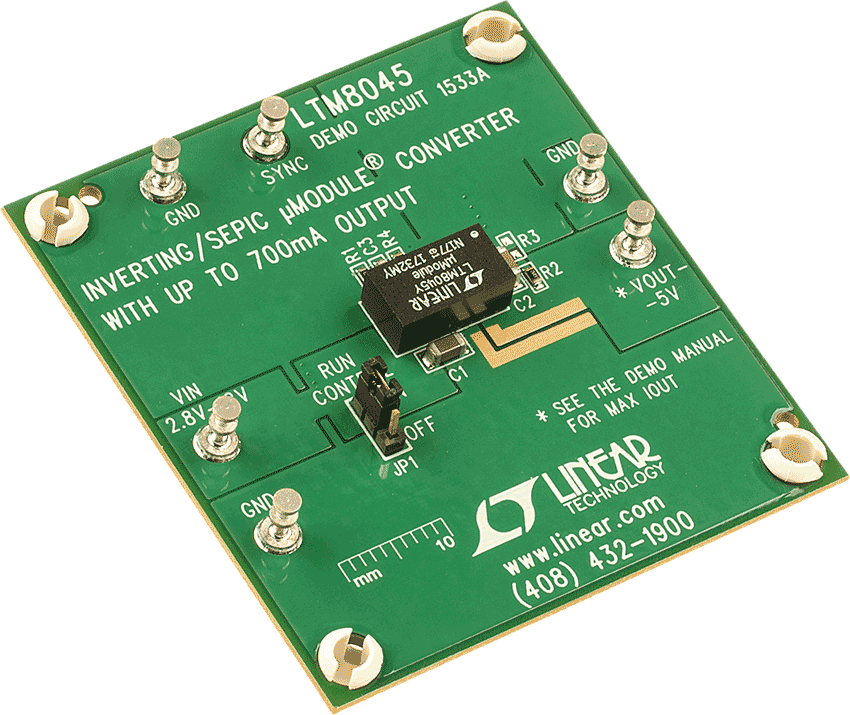

评估套件 (3)

参考资料

  • 查看全部 (9)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 每月推荐 (1)
  • 产品选择卡 (3)
  • 在线研讨会 (1)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

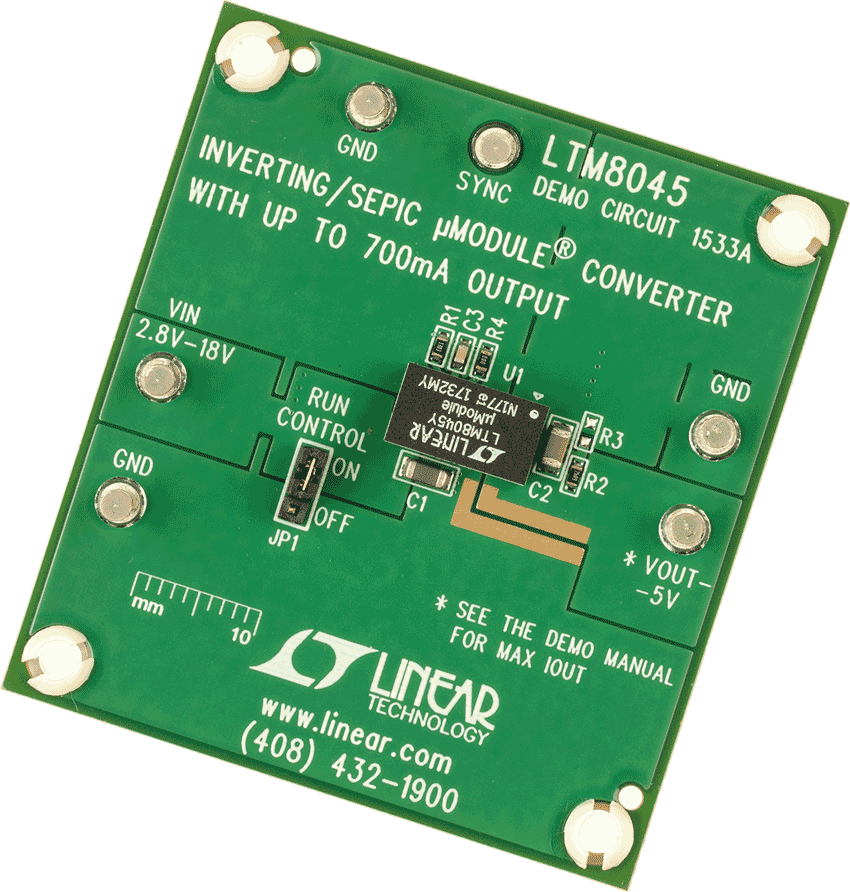

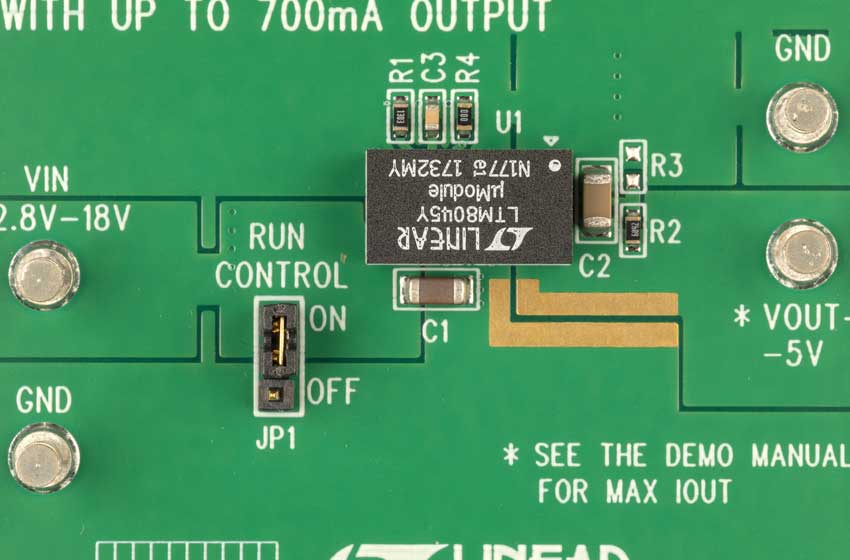

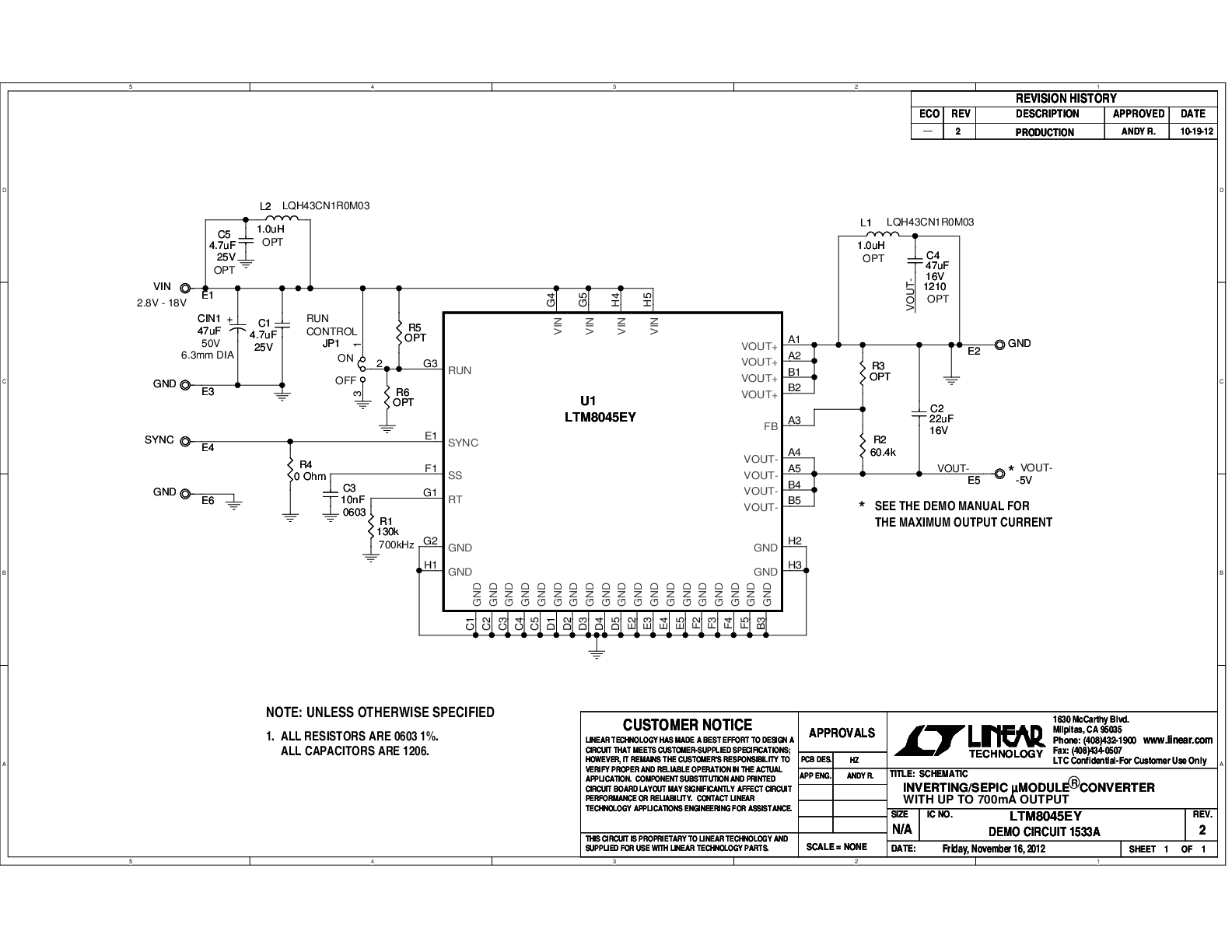

    LTM8045 Demo Circuit - Negative 5V Inverting Converter (2.8-18V to -5V @ 430mA)

    LTspice中提供以下器件型号：

    LTM8045

    参考电路 (3)

    配套产品推荐

    LTM8045 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTM8045EY#PBF 材料声明 质量和可靠性 40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
    LTM8045IY 材料声明 质量和可靠性 40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
    LTM8045IY#PBF 材料声明 质量和可靠性 40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
    LTM8045MPY 材料声明 质量和可靠性 40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
    LTM8045MPY#PBF 材料声明 质量和可靠性 40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
    Wafer Fabrication Data R598 Reliability Data
