LTM4622

双通道、超薄、2.5A 或单 5A 降压型 DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 5
特性
  • 占板面积 <1cm2 的完整解决方案
  • 宽输入电压范围:3.6V 至 20V
  • 3.3V 输入可兼容连接至 INTVCC的 VIN
  • 0.6V 至 5.5V 输出电压
  • 双通道 2.5A (3A 峰值) 或单5A 输出电流
  • 在整个负载、电压和温度范围内提供 ±1.5% 的最大总输出电压调节误差
  • 电流模式控制、快速瞬态响应
  • 外部频率同步
  • 多相可并联和均流
  • 输出电压跟踪和软起动能力
  • 可选的突发模式 (Burst Mode®) 操作
  • 过压输入和过热保护
  • 电源良好指示器

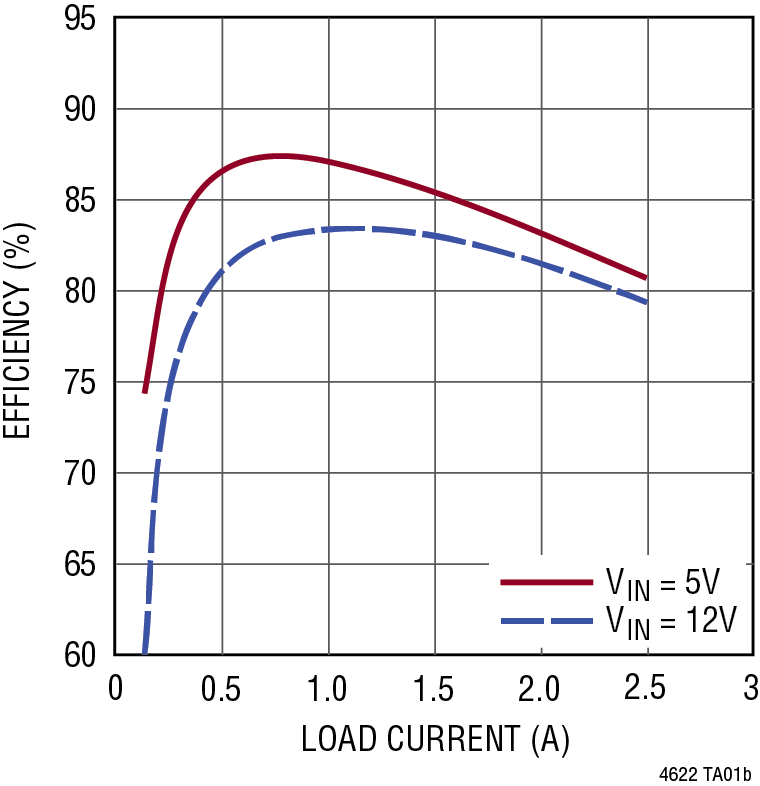

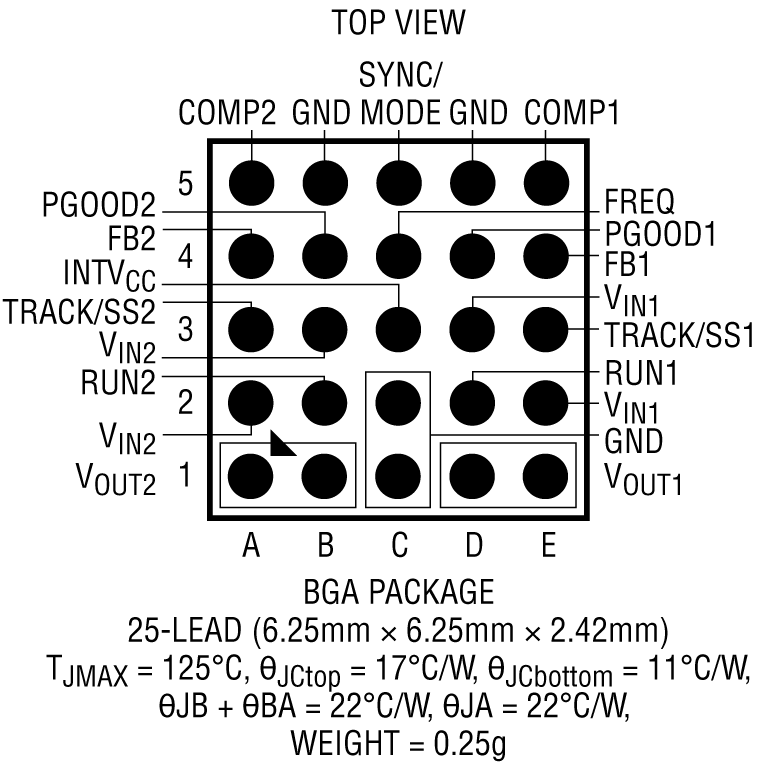

  • 6.25mm x 6.25mm x 1.82mm LGA 和 6.25mm x 6.25mm x 2.42mm BGA 封装
更多细节
show more Icon

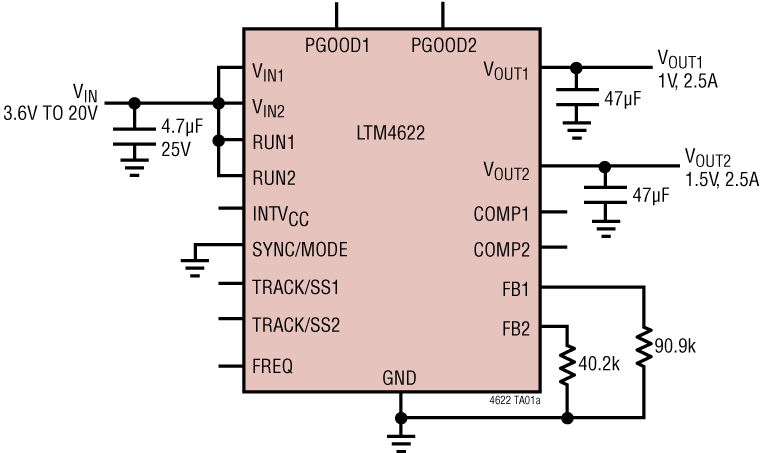

LTM4622 是一款完整的双通道 2.5A 降压型开关模式 µModule® (微型模块) 稳压器,其采用纤巧的超薄型 6.25mm x 6.25mm x 1.82mm LGA 和 6.25mm x 6.25mm x 2.42mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4622 可在一个 3.6V 至 20V 的输入电压范围内运作,支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供双通道 2.5A 连续、3A 峰值输出电流。仅需少量的陶瓷输入和输出电容器。

LTM4622 支持可选的突发模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应,而并未牺牲稳定性。

故障保护功能包括输入过压、输出过流和过热保护。

LTM4622 具有 SnPb (BGA) 或符合 RoHS 标准的端子涂层。



Vin范围 Vout范围 IOUT
LTM4622 3.6V至20V 0.6V至5.5V 双通道2.5A或单通道5A
LTM4622A 3.6V至20V 1.5V至12V 双通道2A或单通道4A

应用

  • 通用负载点转换
  • 电信、网络和工业设备
  • 医疗诊断设备
  • 测试和调试系统
产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4622EV#PBF
  • HTML
  • HTML
LTM4622EY#PBF
  • HTML
  • HTML
LTM4622IV#PBF
  • HTML
  • HTML
LTM4622IY
  • HTML
  • HTML
LTM4622IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

8月 5, 2019

- 19_0176

LTM4622 - Notification of qualification of a new mold compound

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

6月 26, 2019

- 19_0116

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

8月 5, 2019

- 19_0176

arrow down

LTM4622 - Notification of qualification of a new mold compound

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

6月 26, 2019

- 19_0116

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622EV#PBF

量产

LTM4622EY#PBF

量产

LTM4622IV#PBF

量产

LTM4622IY

量产

LTM4622IY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

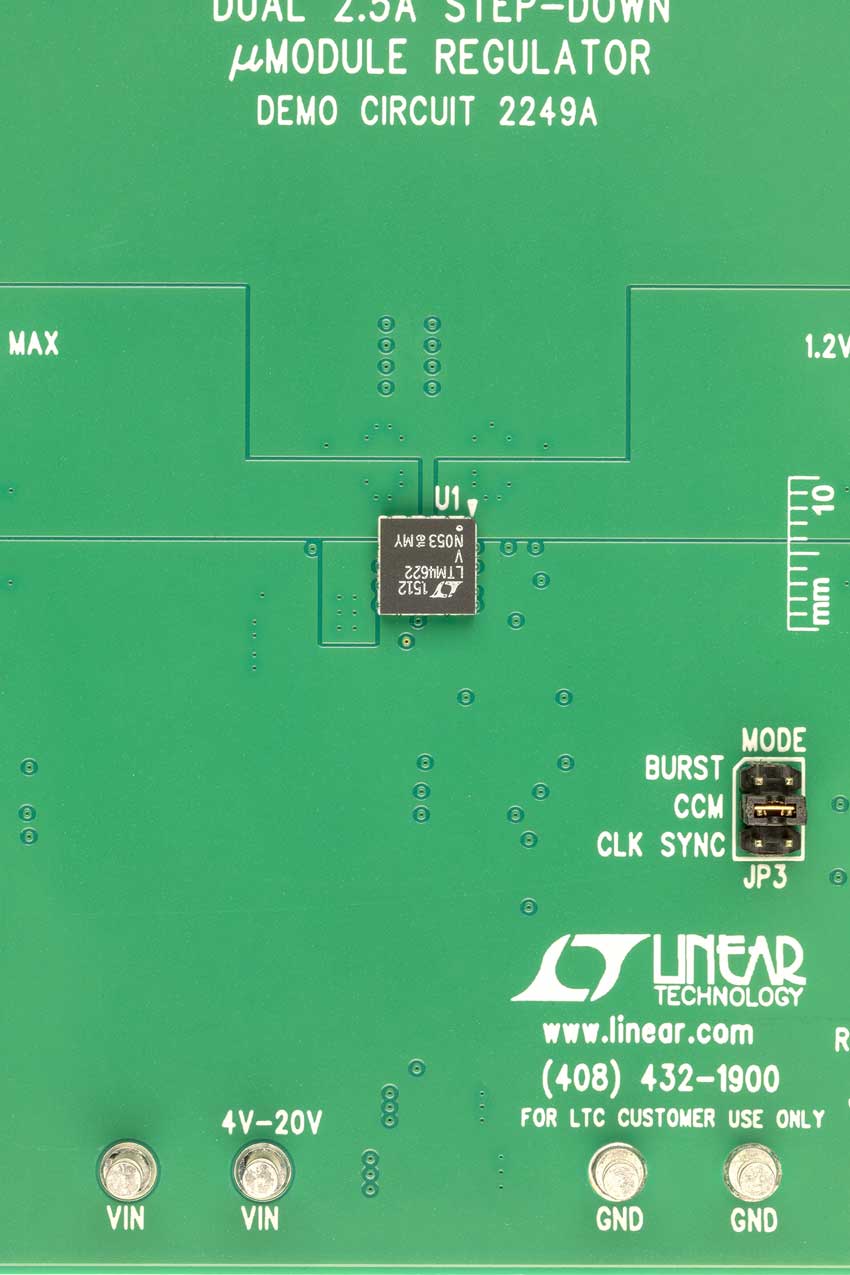

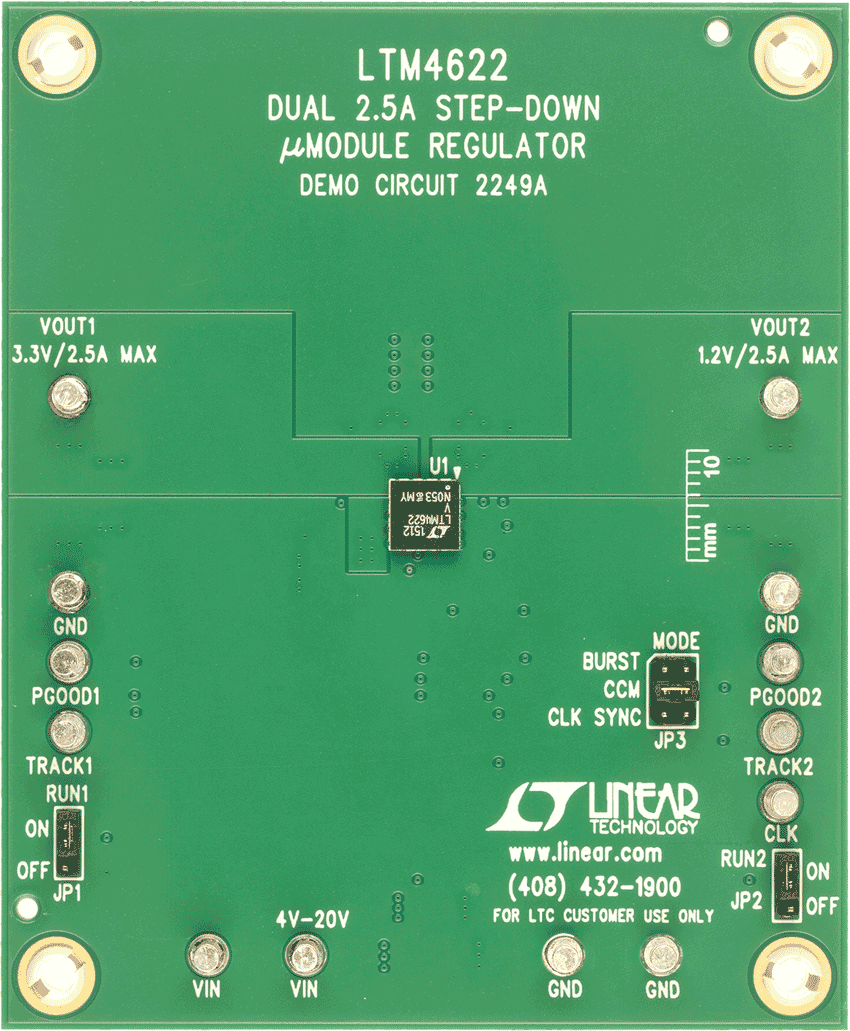

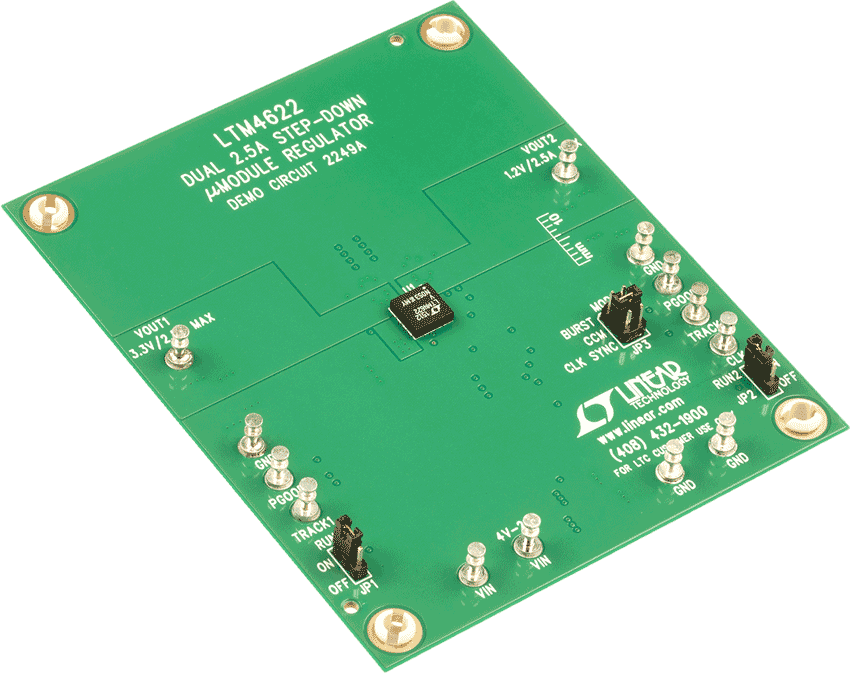

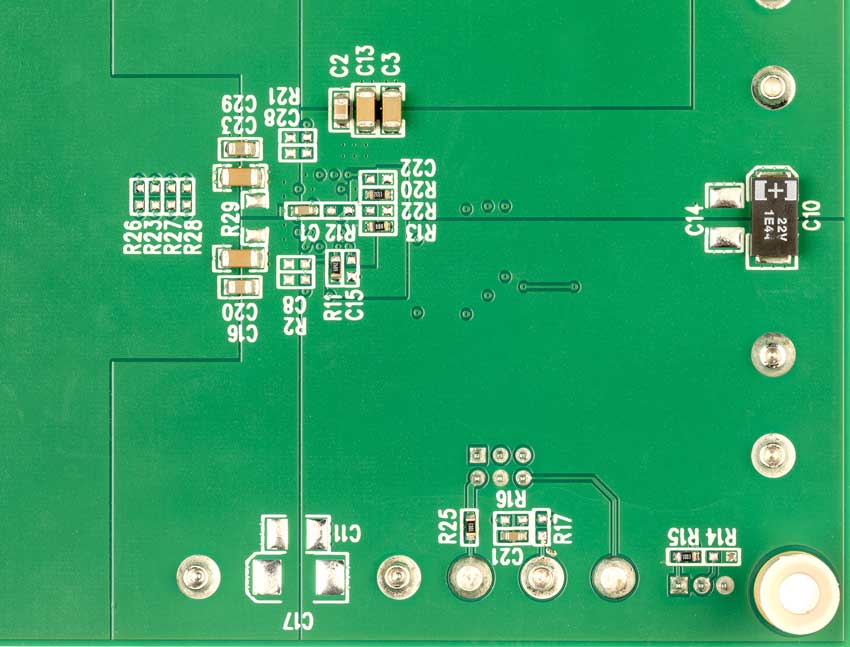

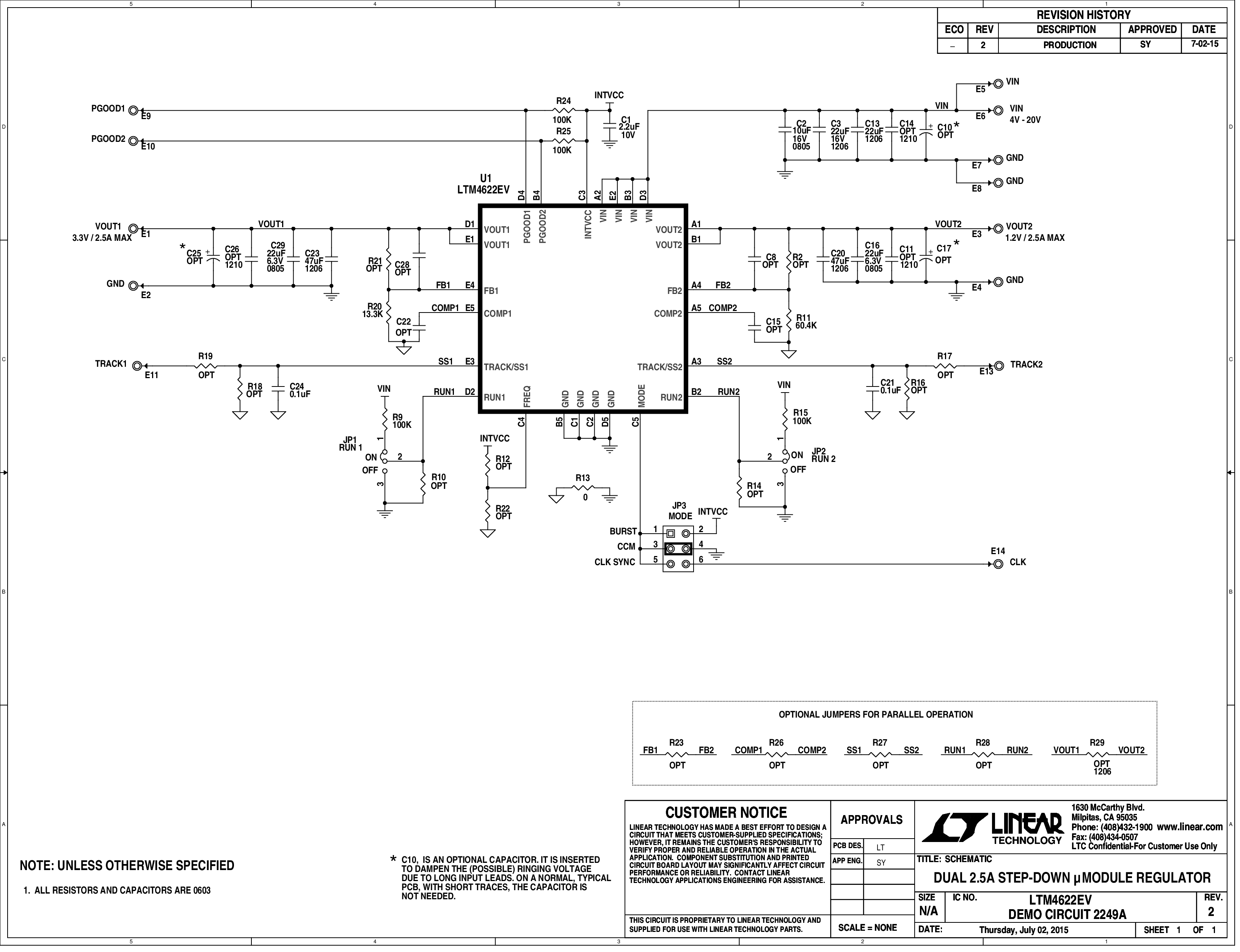

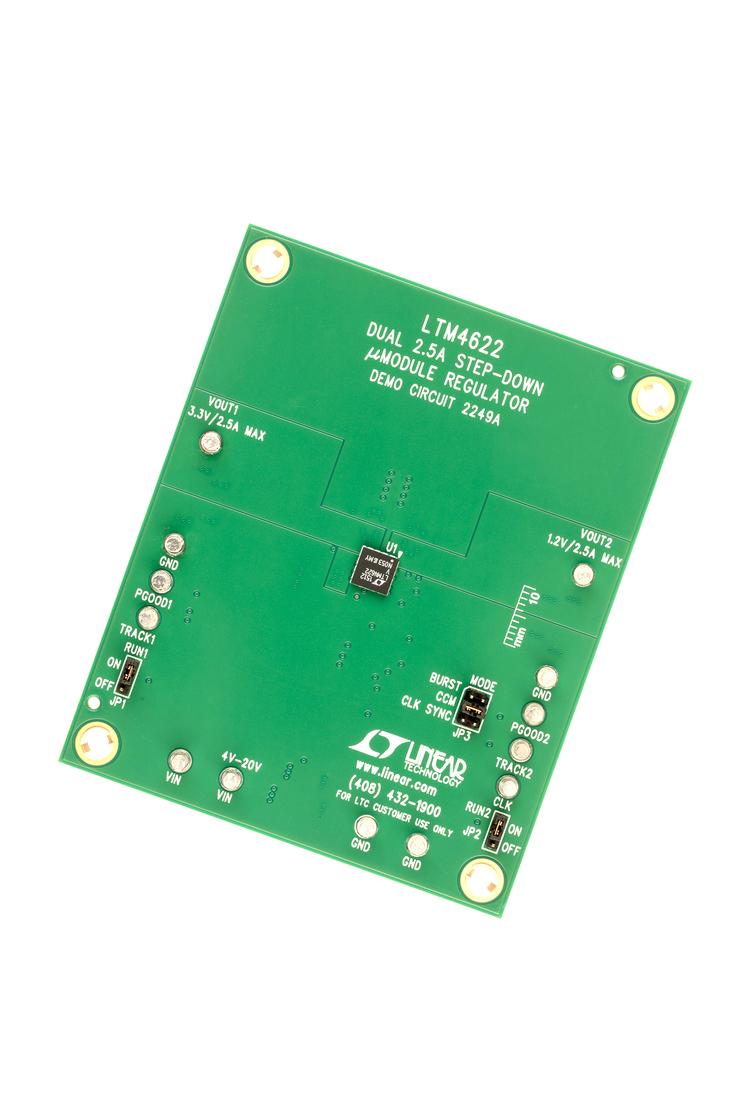

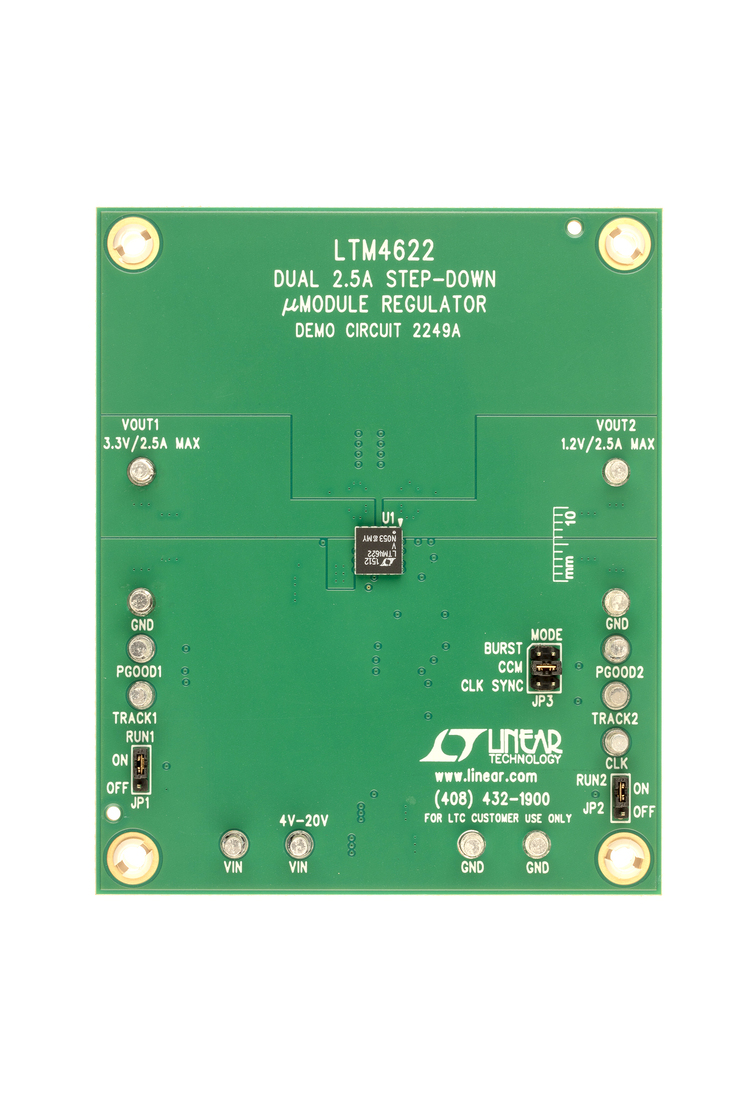

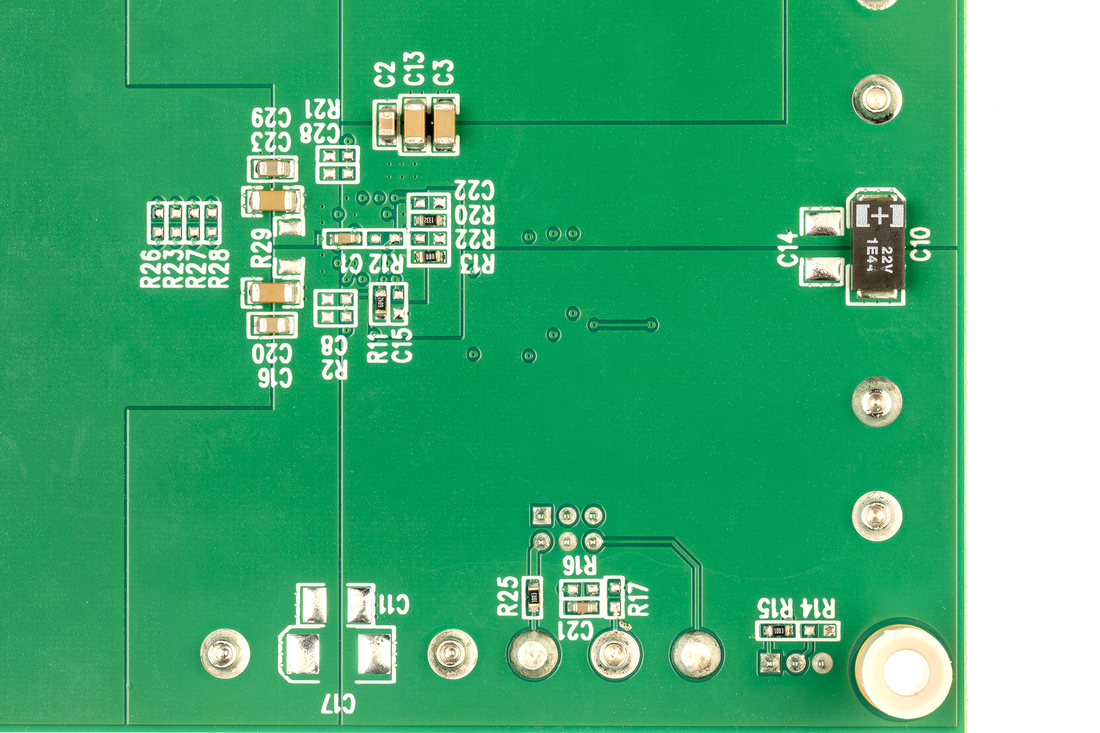

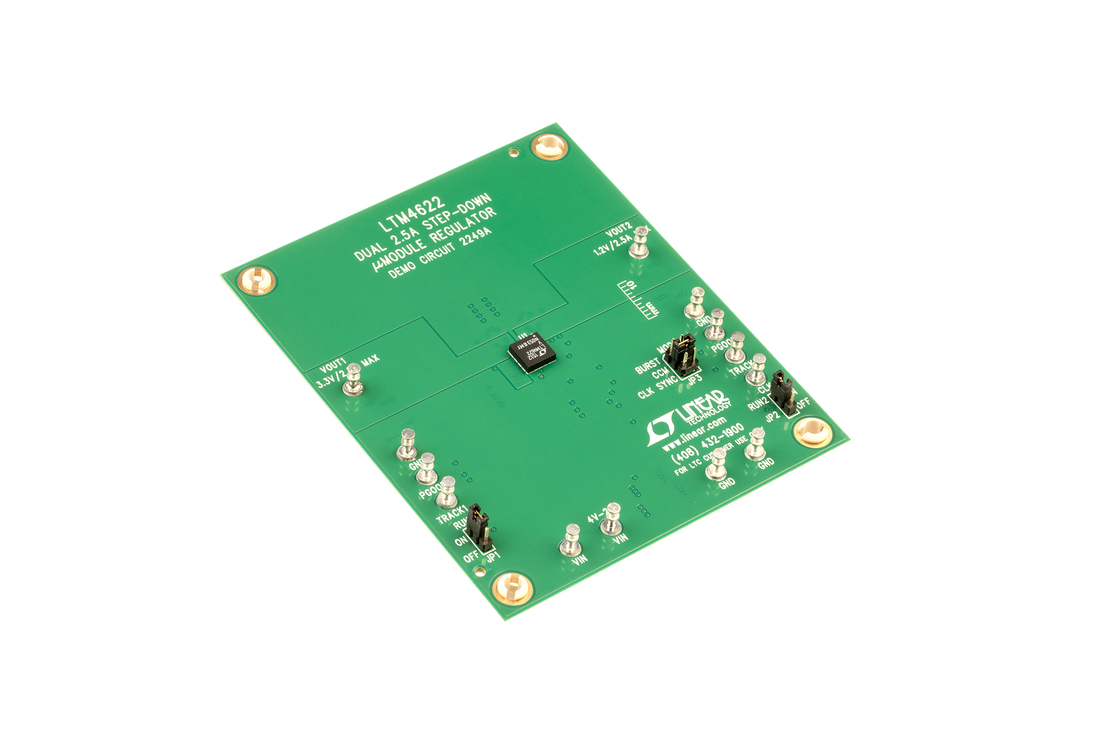

DC2249A

LTM4622EV 演示板 | 超薄双路降压型 μModule 稳压器,3.6 V ≤ VIN ≤ 20 V,VOUT1/VOUT2 = 3.3 V/1.2 V @ 2.5 A

zoom

DC2249A

LTM4622EV 演示板 | 超薄双路降压型 μModule 稳压器,3.6 V ≤ VIN ≤ 20 V,VOUT1/VOUT2 = 3.3 V/1.2 V @ 2.5 A

LTM4622EV 演示板 | 超薄双路降压型 μModule 稳压器,3.6 V ≤ VIN ≤ 20 V,VOUT1/VOUT2 = 3.3 V/1.2 V @ 2.5 A

产品详情

该评估板已停产且不再推荐使用。替代板是DC2249B

演示电路2249A采用LTM4622EV μModule®稳压器。这是一款微小纤薄型高性能、高效率、双路降压型稳压器。LTM4622的工作输入电压范围为3.6 V至20 V,能够为每个通道提供高达2.5 A的输出电流。每个输出电压的可编程范围为0.6 V至5.5 V。LTM4622是一款完整的纤薄型DC-DC负载点稳压器,采用耐热性能增强型6.25 mm × 6.25 mm × 1.82 mm LGA封装,仅需几个输入和输出电容器。可通过TRACK/SS引脚提供输出电压跟踪,用于电源轨时序监控。

reference details image

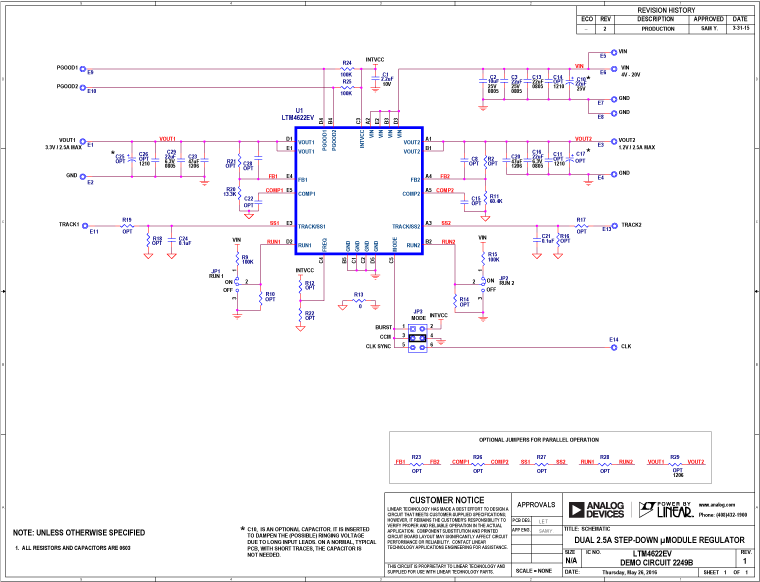

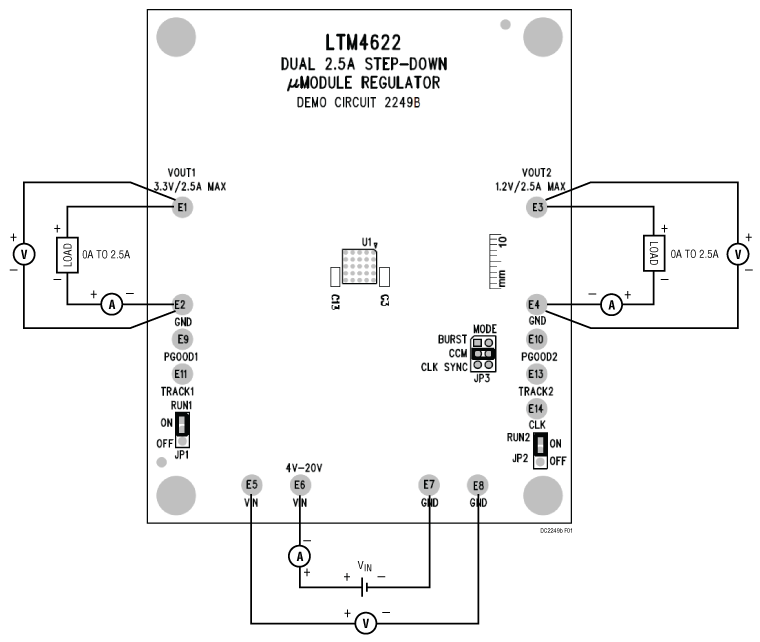

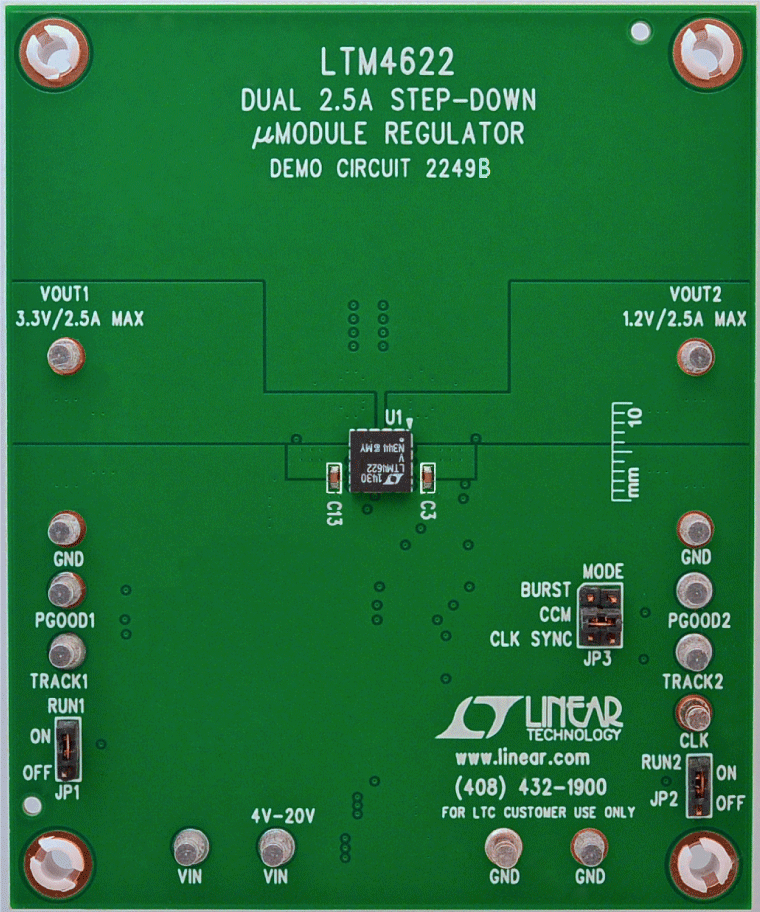

DC2249B

LTM4622 | 超薄双路2.5 A降压型 µModule稳压器

zoom

DC2249B

LTM4622 | 超薄双路2.5 A降压型 µModule稳压器

LTM4622 | 超薄双路2.5 A降压型 µModule稳压器

产品详情

演示电路 2249B 采用 LTM4622 µModule® 稳压器。这是一款微小纤薄型的高性能、高效率、双路降压型稳压器。LTM4622的工作输入电压范围为3.6 V至20 V,能够为每个通道提供高达2.5 A的输出电流。每个输出电压的可编程范围为0.6 V至5.5 V。LTM4622是一款完整的纤薄型DC-DC负载点稳压器,采用耐热性能增强型6.25 mm × 6.25 mm × 1.82 mm LGA封装,仅需几个输入和输出电容器。可通过TRACK/SS引脚提供输出电压跟踪,用于电源轨时序监控。通过SYNC/MODE引脚可以进行外部时钟同步。要在低负载电流下实现高效率,可以在噪声敏感度较低的应用中使用MODE引脚跳线(JP3)选择 Burst Mode® 选项进行操作。要处理或修改演示电路 2249B,必须仔细阅读此演示手册与LTM4622数据手册。
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 3

Stratix 10 GX PCIE FPGA Development Kit

zoomopens a dialog

intel-stratix-10-fpga-pcie-development-kit

intel-stratix-10-fpga-pcie-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
查看参考设计详情 external link
Monolithic Power Tree Solution for the ZU7 FPGA

Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

zoomopens a dialog

ZCU104

Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

ZCU104

参考设计

tooltip Info:参考设计
Zynq UltraScale+ MPSoC ZCU104 Paper Reference Design

特性和优点

  • The ZCU104 Evaluation Kit enables designers to jumpstart designs for embedded vision applications such as surveillance, Advanced Driver Assisted Systems (ADAS), machine vision, Augmented Reality (AR), drones and medical imaging.

  • The ADI Power delivery solutions support multiple reference designs using DC/DC module and monolithic solutions. ADI offers several options for powering the Zu7 FPGA.

  • Our module-based solutions combine a small footprint, while maximizing efficiency and tight regulation. Our monolithic based solutions support a lower cost optimized power delivery solution for mass production.

  • ADI provides supporting documentation to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Please refer to the circuit descriptions below that best support your design.
查看参考设计详情 external link
Figure 1. CN0511 Functional Block Diagram

DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

zoomopens a dialog

CN0511

DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

CN0511

参考设计

tooltip Info:参考设计
DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

特性和优点

  • DC至5.5 GHz单信号音发生器
  • +/- 0.5 dB宽带幅度校准范围:0 dBm至-40 dBm
  • 48位频率调谐分辨率(~43 uHz)
  • 可快速轻松启动的板载VCXO
  • 兼容Raspberry Pi 3B+、4、Zero W、Zero 2W
查看参考设计详情 external link
