LTM2987

推荐用于新设计

16 通道 μModule PMBus 电源系统管理器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可对 16 个电源进行排序、修整、裕度调节和监控
  • 管理故障、监视远端采样并建立故障记录
  • 符合 PMBus™ 标准的命令集
  • 由 LTpowerPlay®GUI 提供支持
  • 电源裕度调节或修整准确度达 0.25%
  • 每个通道具有快速 OV/UV 监控器
  • 可协调跨多个 LTC PSM 器件的排序和故障管理
  • 可自动完成至内部 EEPROM 的故障记录
  • 可执行自主型操作并无需额外的软件
  • 内部温度和输入电压监控器
  • 16 个输出电压、2 个输入电压和内部芯片温度的准确监视
  • I2C/SMBus 串行接口
  • 可采用 3.3V 或 4.5V 至 15V 电压供电
  • 可编程看门狗定时器
  • 采用 144 引脚 15mm x 15mm BGA 封装

LTM2987是一款 16 通道μModule®(微型模块) 电源系统管理器，用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调整和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 16 个电源输出通道和 2 个电源输入通道的过压和欠压门限限值，以及过温和欠温限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 16 个输出电压、2 个输入电压和芯片温度。此外，还可通过配置使奇数通道测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可跨多个 LTC 电源系统管理 (PSM) 器件实现电源同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。

应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 医疗成像
  • 视频
LTM2987
16 通道 μModule PMBus 电源系统管理器

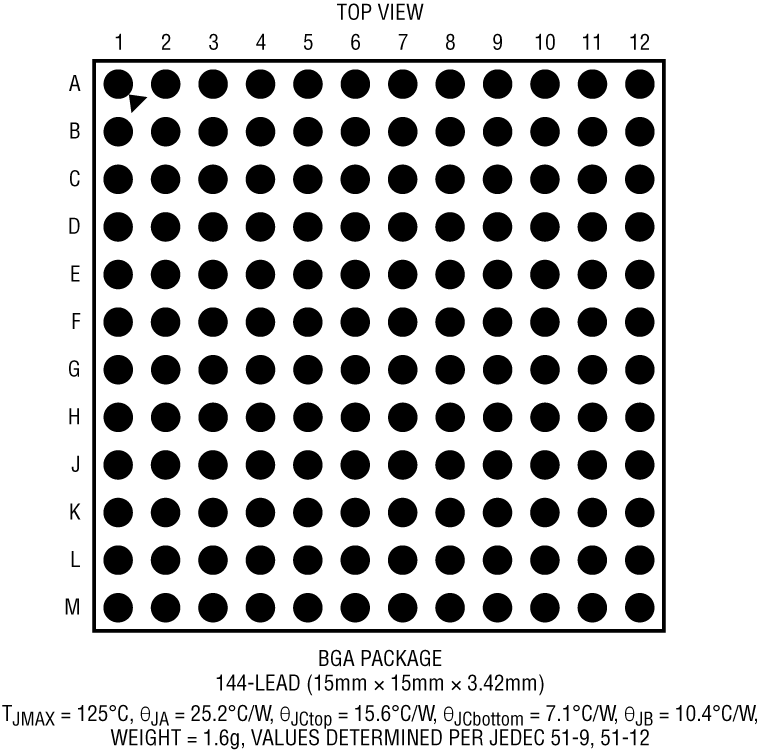

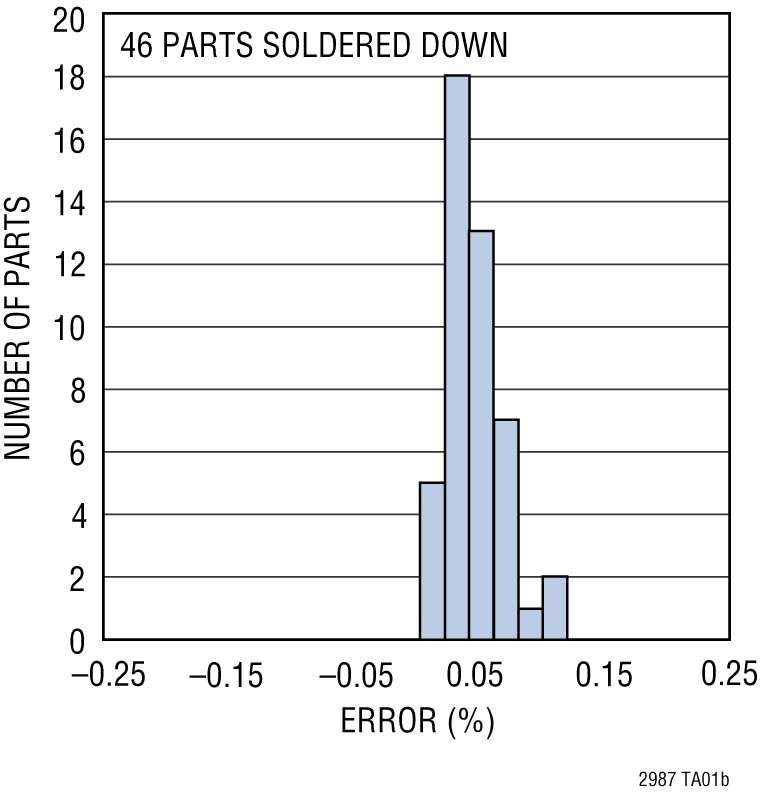

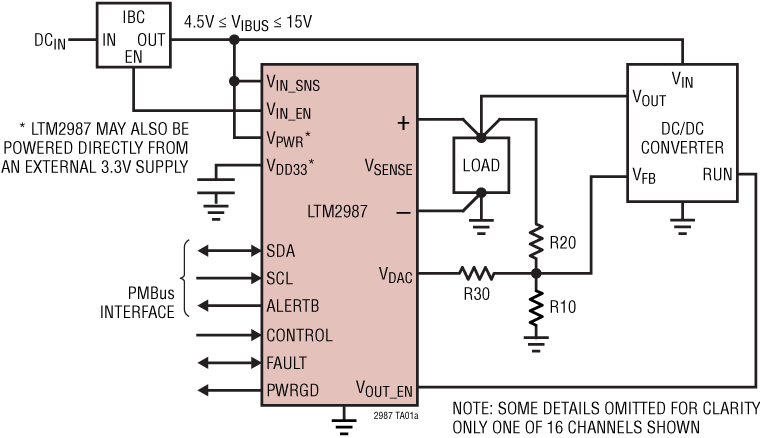

LTM2987 Application Circuit LTM2987 Pin Configuration LTM2987 Performance Graph
