LTM4642

20VIN、双通道 4A 或单通道 8A DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 小外形双通道 4A 电源
  • 宽输入电压范围:4.5V 至 20V (采用 CPWR 偏置时的最小值为 2.375V)
  • 具 4A DC 的双通道 180° 异相输出
  • 具 0.6V 至 5.5V 范围的双通道输出
  • 输出电压跟踪
  • ±1.5% 最大总 DC 输出电压误差
  • 高达 95% 的最大效率
  • 可锁相固定频率:600kHz 至 1.4MHz
  • 恒定导通时间、谷值电流模式架构
  • 并联均流
  • 可选的突发模式 (Burst Mode®) 操作
  • 输出过压和过流保护
  • 9mm x 11.25mm x 4.92mm BGA 封装

更多细节
show more Icon

LTM®4642 是一款完整的双通道 4A 或单通道 8A 降压型 DC/DC μModule®(微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器以及所有的支持组件。LTM4642 可在一个4.5V 至 20V 的输入电压范围内运作 (采用外部 CPWR 偏置时的最小值为 2.375V),支持两个电压范围为 0.6V 至 5.5V 的输出 (由单个外部电阻器来设定)。其高效率设计可为每个输出提供 4A 的连续电流 (峰值为 5A)。

高开关频率和一种谷值电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而并未牺牲稳定性。两个输出的相位交错 180°,以较大限度地抑制纹波噪声和减少 I/O 电容器。

该电源模块采用 9mm x 11.25mm x 4.92mm BGA 封装。LTM4642 符合 RoHS 标准,并采用无铅涂层。


应用

  • 电信和网络设备
  • 服务器
  • FPGA 电源

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4642EY#PBF
  • HTML
  • HTML
LTM4642IY
  • HTML
  • HTML
LTM4642IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4642EY#PBF

量产

LTM4642IY

量产

LTM4642IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

7月 23, 2019

- 19_0171

Notification of qualification of a new mold compound for the LTM4642 µModule Regulator

LTM4642EY#PBF

量产

LTM4642IY

量产

LTM4642IY#PBF

量产

3月 13, 2019

- 19_0035

Notification of Additional Assembly Location, ASE Korea for LTM4642

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4642EY#PBF

量产

LTM4642IY

量产

LTM4642IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

7月 23, 2019

- 19_0171

arrow down

Notification of qualification of a new mold compound for the LTM4642 µModule Regulator

LTM4642EY#PBF

量产

LTM4642IY

量产

LTM4642IY#PBF

量产

3月 13, 2019

- 19_0035

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4642

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

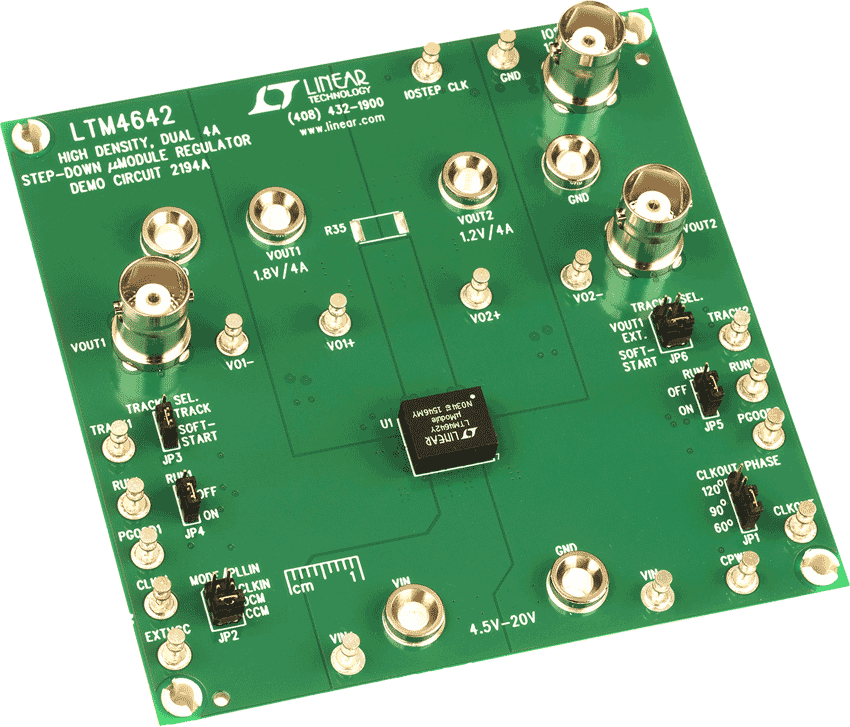

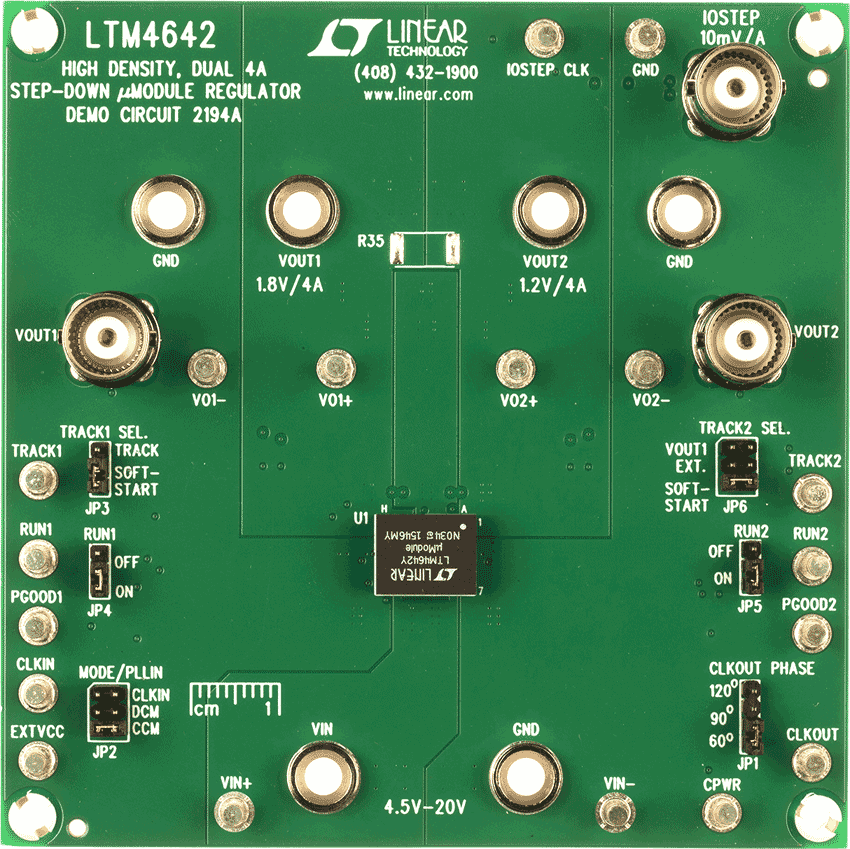

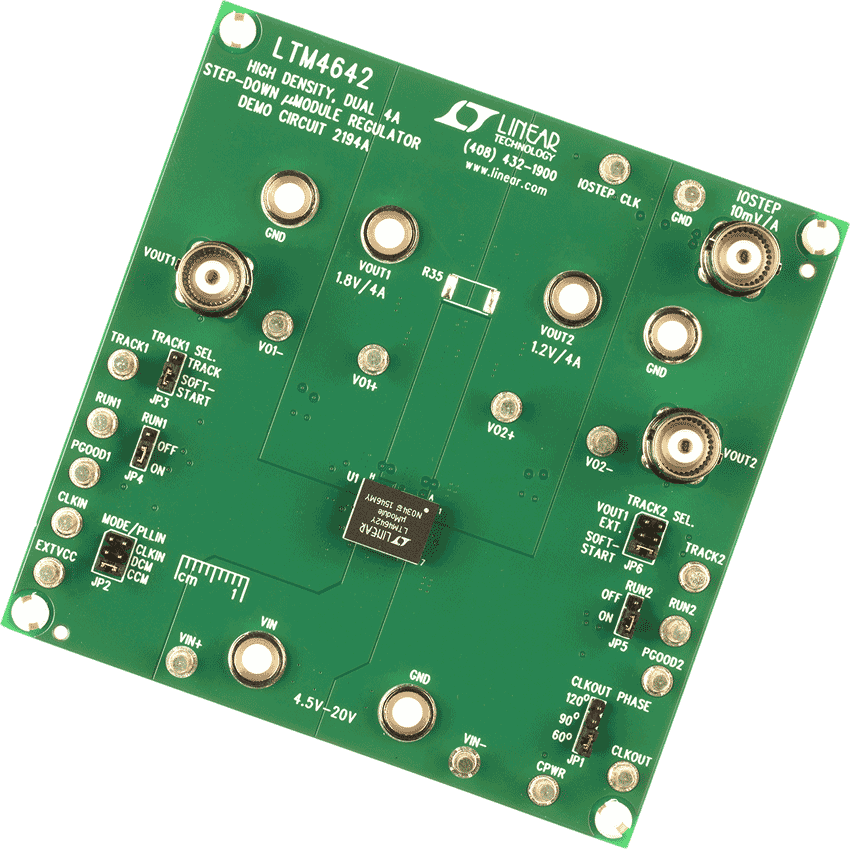

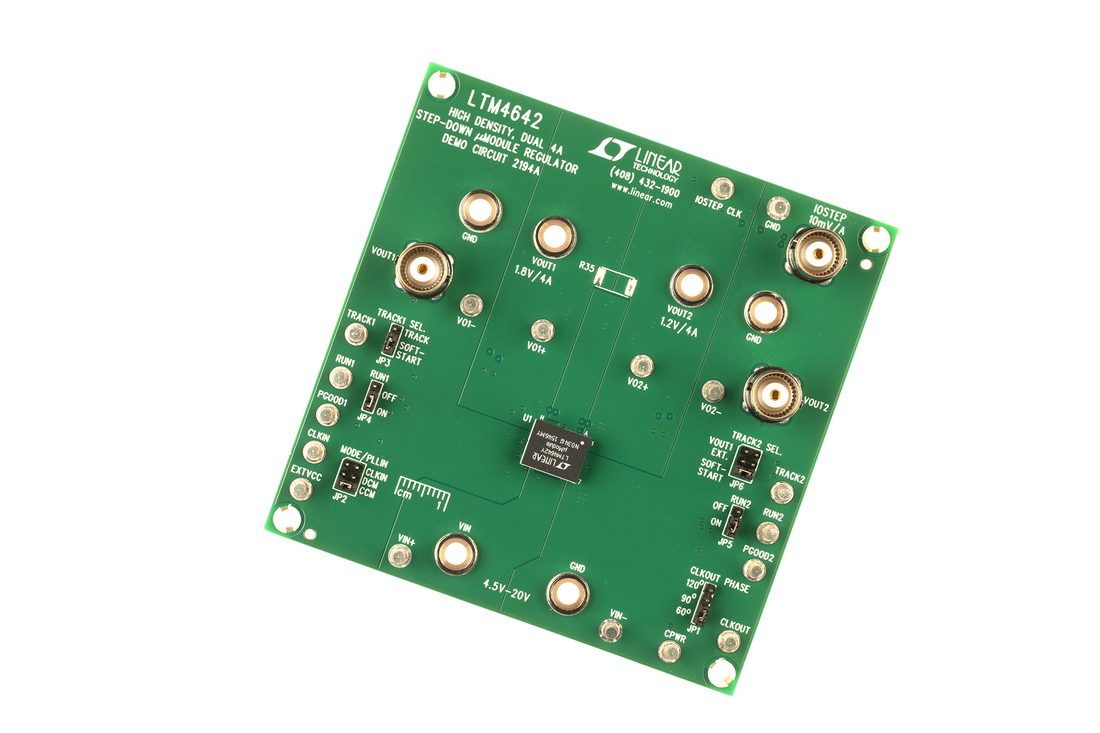

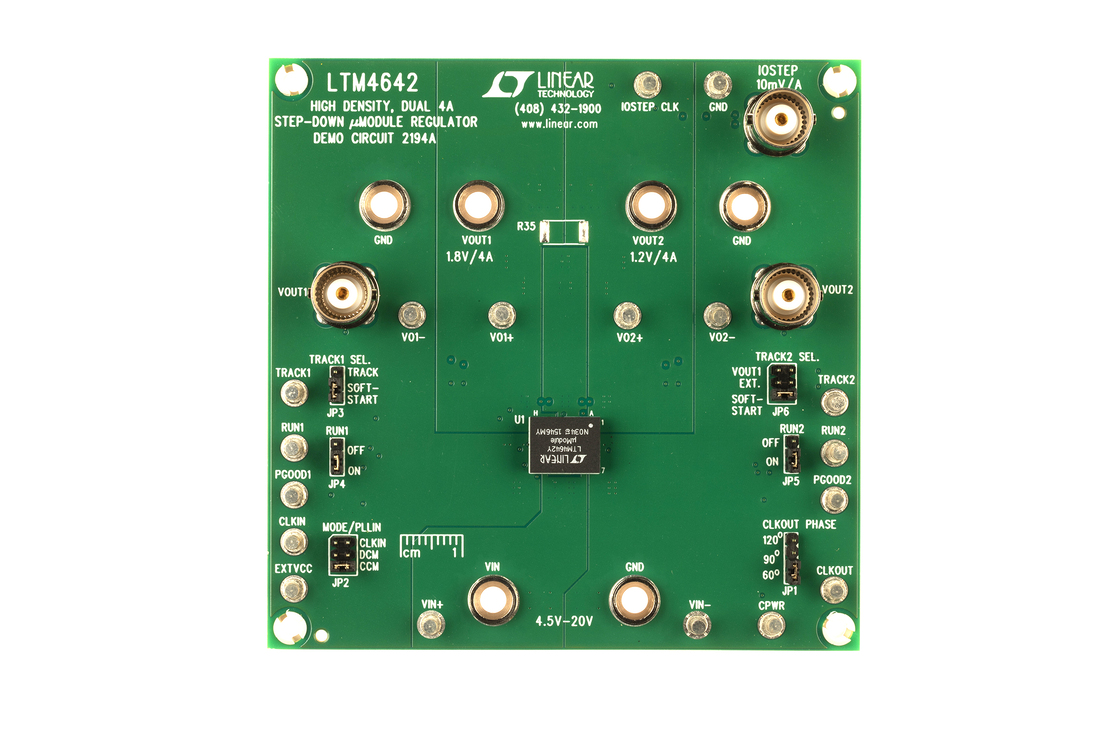

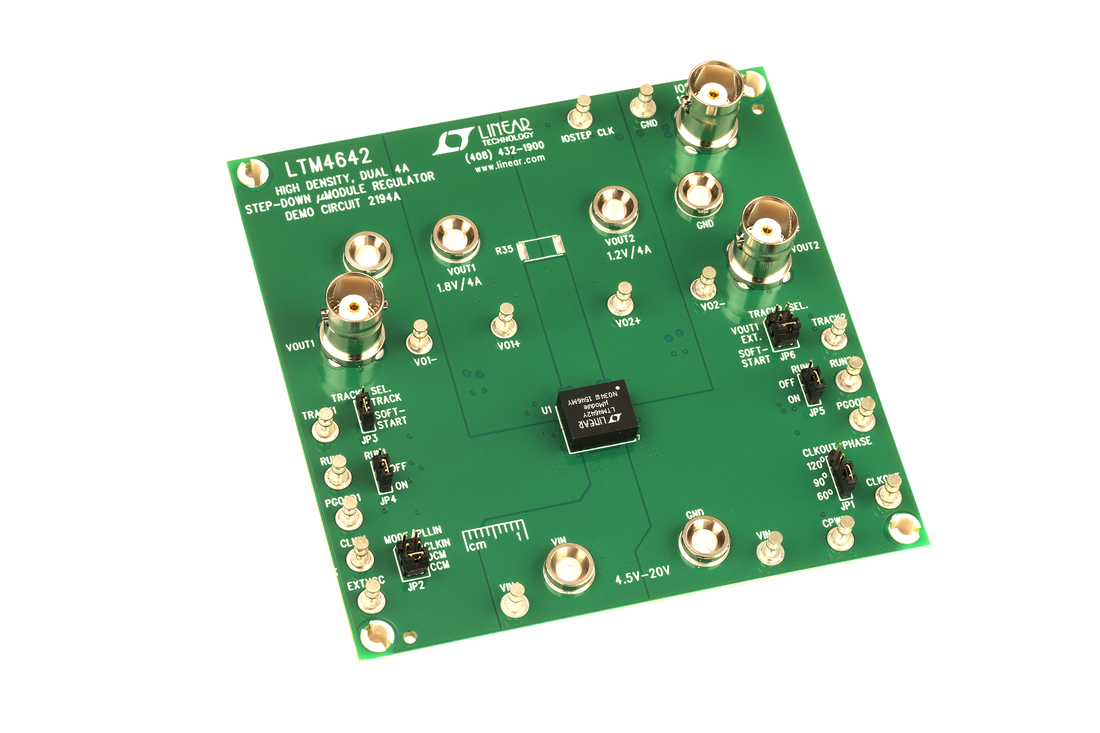

DC2194A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

zoom

DC2194A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

产品详情

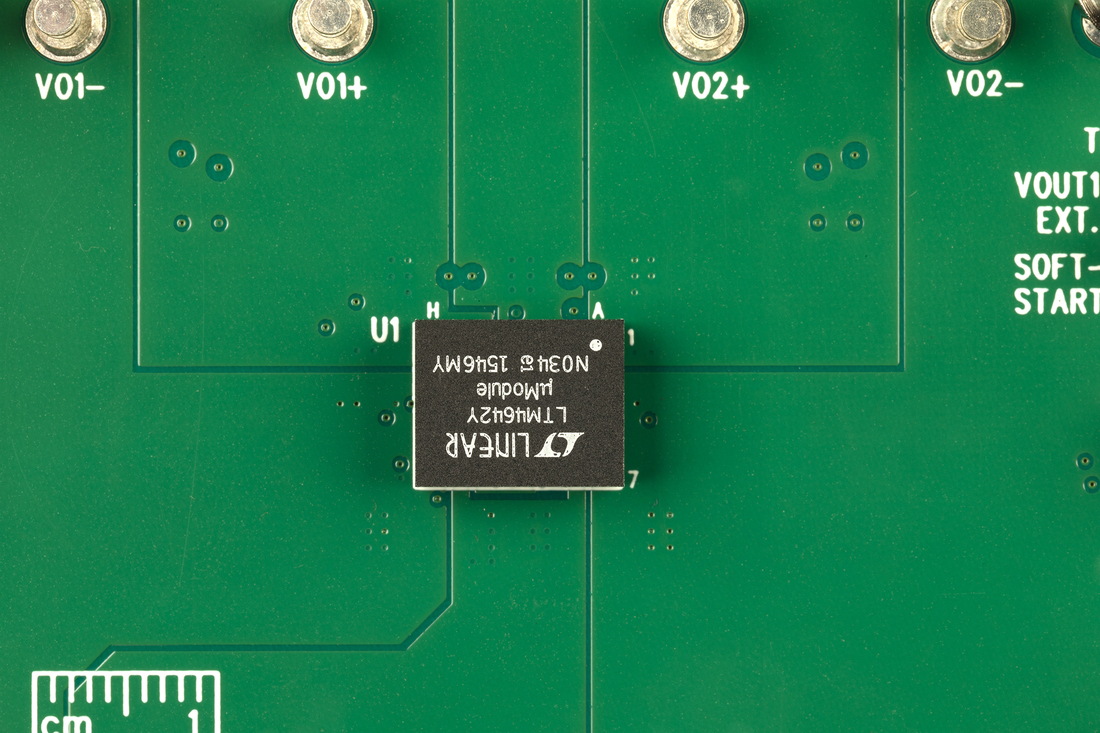

Demonstration circuit of DC2194A features the LTM4642IY, the wide input voltage, high efficiency and power density, dual 4A or single 8A DC/DC step-down μModule regulator. The step-down regulator operates from an input voltage range of 4.5V to 20V (or 2.5V min. with 5V external bias voltage at CPWR) and provides an adjustable output voltage range from 0.6V to 5V at 4A load current per channel. The part is capable of operating in dual phase single output, delivers up to 8A load current with interleaved two phases at 180 degrees. Differential output voltage sensing is available on Channel 1 for applications requiring more accurate output load regulation. A user-selectable mode input is provided to allow users to trade off ripple noise for light load efficiency: Discontinuous Mode (DCM) of operation delivers higher efficiency at light load while Continuous Conduction Mode (CCM) is preferred for noise sensitive applications.





工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

Stratix 10 GX PCIE FPGA Development Kit

zoomopens a dialog

intel-stratix-10-fpga-pcie-development-kit

intel-stratix-10-fpga-pcie-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
