LTM4630A

双通道 18A 或单通道 36A DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 双通道 18A 或单通道 36A输出
  • 输入电压范围:4.5V 至 15V
  • 输出电压范围:0.6V 至 5.3V
  • 在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出误差

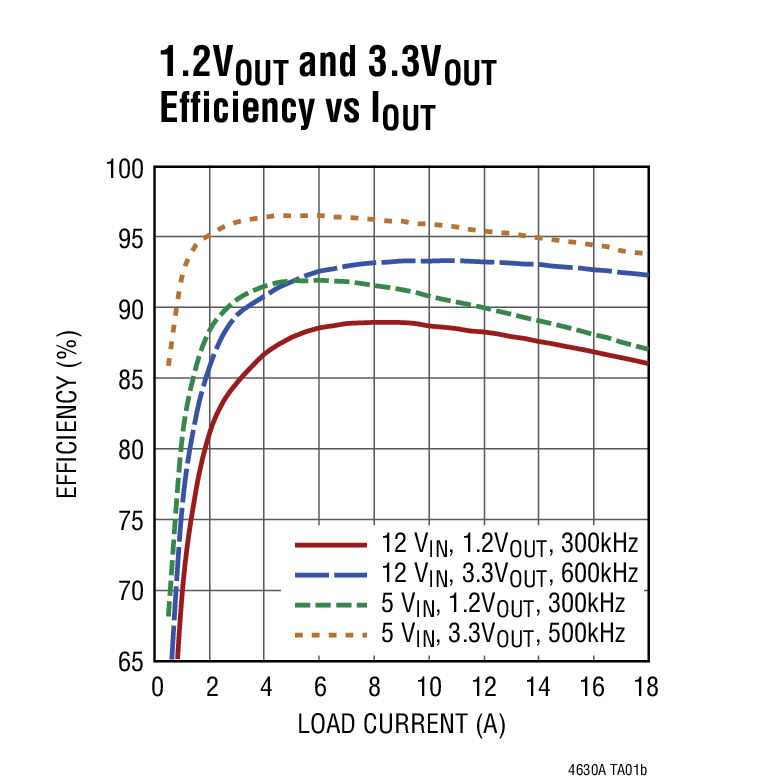

  • 与 LTM4630 相比具有较高的轻负载效率和较宽的 VOUT 范围
  • 差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 多相并联均流 (高达 144A)
  • 内部温度监视器
  • 引脚与 LTM4620A (双通道 13A,单通道 26A) 及 LTM4630 (双通道 18A,单通道 36A) 相兼容
  • 可调开关频率或同步
  • 过流折返保护
  • 可选的突发模式 (Burst Mode®) 操作、脉冲跳跃模式操作
  • 软起动 / 电压跟踪
  • 输出过压保护

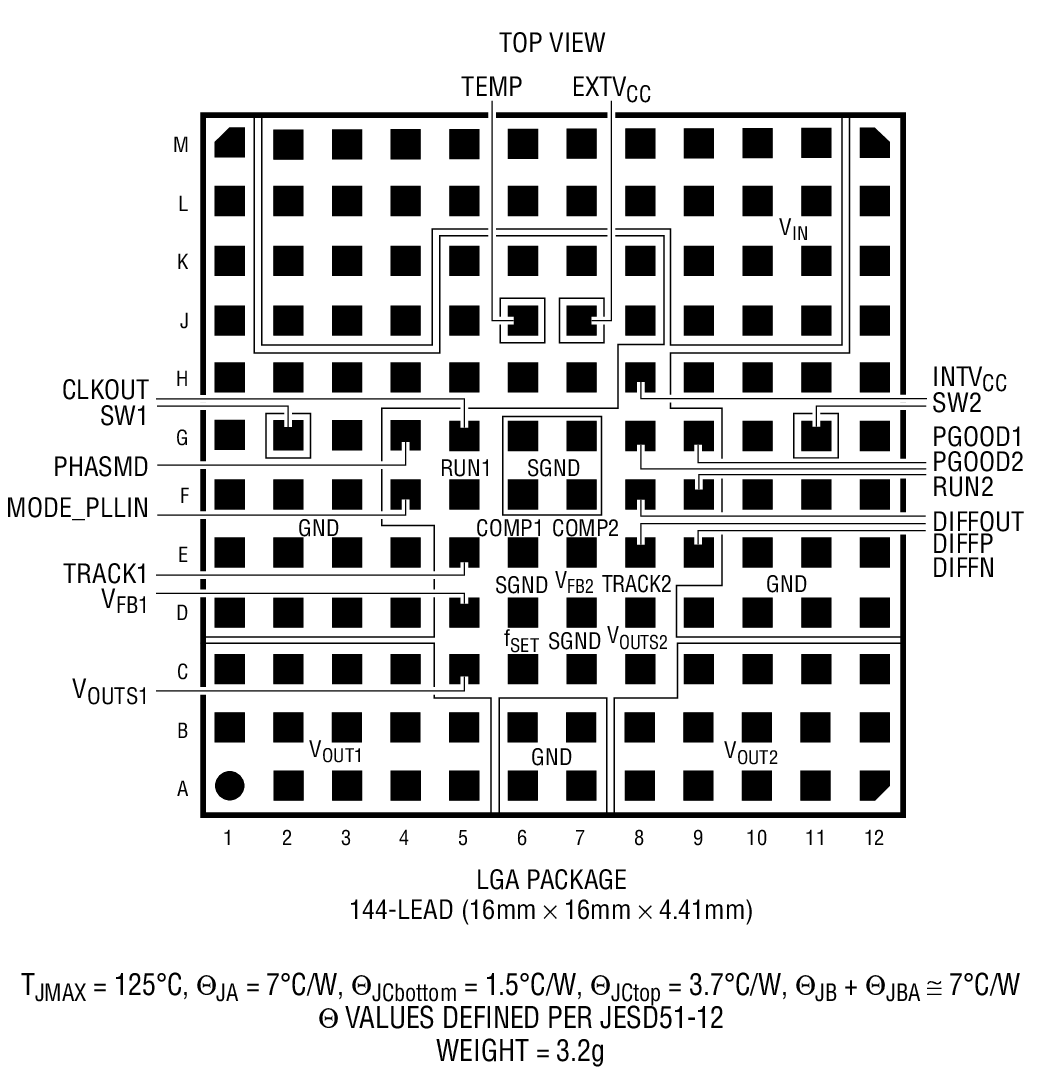

  • 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装
更多细节
show more Icon

LTM®4630A 是一款双通道 18A 或单通道 36A 输出开关模式降压型 DC/DC μModule® (微型模块) 稳压器,其具有比 LTM4630 更宽的 VOUT 范围和更高的效率。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4630A 可在一个 4.5V 至 15V 的输入电压范围内运作,支持两个输出电压范围均为 0.6V 至 5.3V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 18A 的连续电流。仅需少量的输入和输出电容器。LTM4630A 的引脚与 LTM4620 和 LTM4620A (双通道 13A,单通道 26A) 及 LTM4630 (双通道 18A,单通道 36A) 相兼容。

这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能,并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,并且未牺牲稳定性。

故障保护功能包括过压和过流保护。LTM4630A 采用 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。




特点 VOUT
LTM4630 0.6V 至 1.8V
LTM4630-1 0.8% DC 和 3% 瞬态准确度 0.6V 至 1.8V
LTM4630A 较高的轻载效率 0.6V 至 5.3V
应用

  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4630AEV#PBF
  • HTML
  • HTML
LTM4630AEY#PBF
  • HTML
  • HTML
LTM4630AIV#PBF
  • HTML
  • HTML
LTM4630AIY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

2月 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

7月 25, 2019

- 19_0115

Notification of Additional Assembly Location, ASE Korea for LTM4630 and LTM4630A

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 28, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

2月 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

7月 25, 2019

- 19_0115

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4630 and LTM4630A

LTM4630AEV#PBF

量产

LTM4630AEY#PBF

量产

LTM4630AIV#PBF

量产

LTM4630AIY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

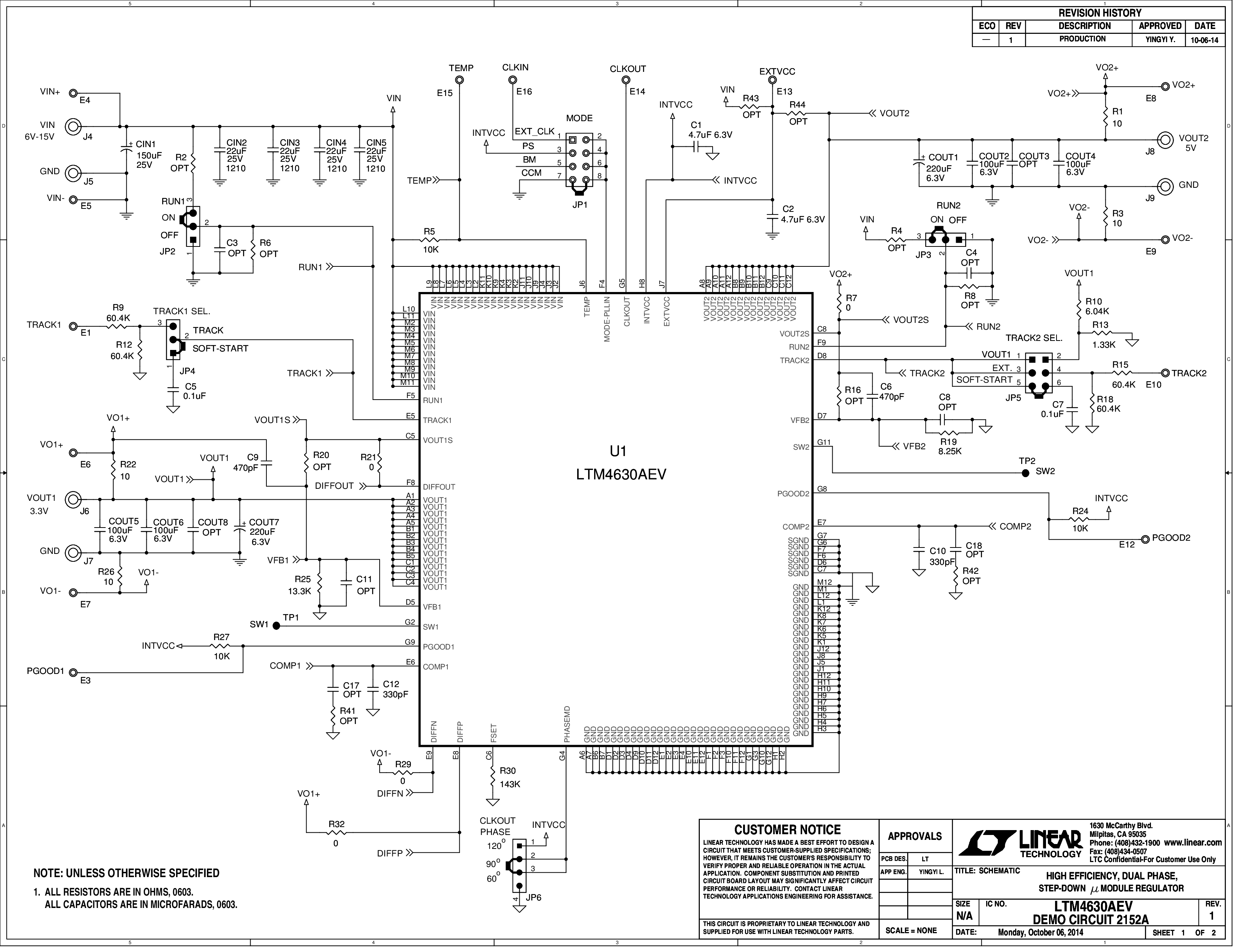

DC2152A

LTM4630A Demo Board | Dual 18A Step-Down uModule Regulator, 6V ≤ VIN ≤ 15V, VOUT1/VOUT2 = 3.3V/5V @ 18A

zoom

DC2152A

LTM4630A Demo Board | Dual 18A Step-Down uModule Regulator, 6V ≤ VIN ≤ 15V, VOUT1/VOUT2 = 3.3V/5V @ 18A

LTM4630A Demo Board | Dual 18A Step-Down uModule Regulator, 6V ≤ VIN ≤ 15V, VOUT1/VOUT2 = 3.3V/5V @ 18A

产品详情

Demonstration circuit 2152A features the LTM4630AEV high efficiency, high density, dual 18A, switch mode step-down µModule regulator. The input voltage is from 6V to 15V, and the output voltages are set at 3.3V and 5V, but are programmable from 0.6V to 5.3V. The DC2152A can deliver up to 18A maximum from each channel. The two outputs can be connected in parallel for a single 36A output solution with optional jumper resistors. ±3% transient accuracy can be achieved with a 25% load step.


Output current derating is necessary for certain VIN, VOUT, and thermal conditions. Its many features and its compact 16mm × 16mm × 4.41mm LGA package make the LTM4630AEV ideal for use in many high-density point-of-load regulation applications.

reference details image

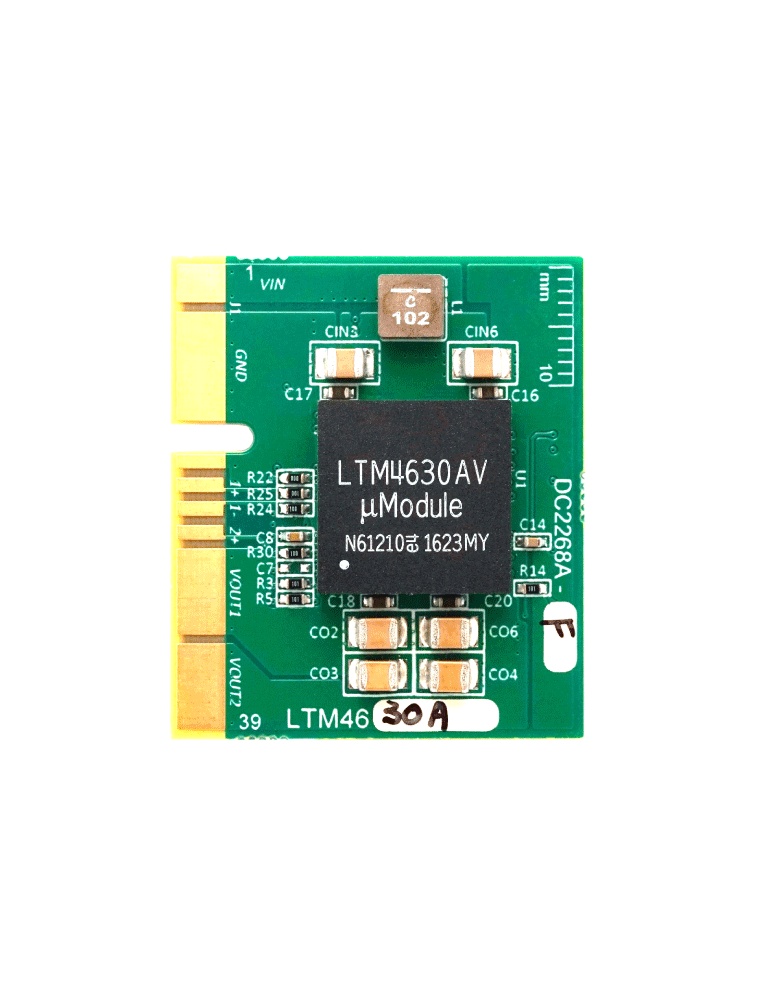

DC2268A-F

LTM4630A 演示板 | 双通道 18A 或单通道 36A μModule 稳压器

zoom

DC2268A-F

LTM4630A 演示板 | 双通道 18A 或单通道 36A μModule 稳压器

LTM4630A 演示板 | 双通道 18A 或单通道 36A μModule 稳压器

产品详情

演示电路 2268A-F 是 PCB 占板面积紧凑型 (1.5 英寸 × 1.2 英寸) 高效率、高密度、双通道 8A 开关模式降压型电源。它采用了 LTM4630A μModule® 稳压器。输入电压范围为 4.5V 至 15V。输出电压可编程范围为 0.6V 至 5.3V。DC2268A-F 每个通道可提供高达 18A (最大值) 的电流。如数据手册中所述,对于某些 VIN、VOUT 和热状况,必需进行输出电流降额。在重负载条件下,该演示板以连续导通模式运行。为了在低负载电流下实现高效率,在对噪声敏感的应用中,电阻跳线 (R1/R2) 选择脉冲跳跃模式,而在噪声不太敏感的应用中,则选择突发模式 (Burst-Mode®)。对于带可选跳线电阻器的单路 36A 输出解决方案,两个输出可以并联连接。该演示板使用户可通过 TRACK/SS 引脚设置其输出的斜坡上升和下降方式。远端输出电压检测可用于改善负载点上的输出电压调节。在对噪声敏感的应用中,可选的输入电感器 L1 可降低 EMI 噪声。DC2268A 可容易地插入边缘连接器以进行测试和调试。由于具有这些特性,加上 LTM4630A 可采用紧凑的 16mm × 16mm × 4.41mm LGA 封装,因而使其成为许多高密度负载点调节应用的理想选择。必须将本演示手册与 LTM4630A 数据手册配合阅读,以便处理或修改 DC2268A-F。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 2

Stratix 10 GX PCIE FPGA Development Kit

zoomopens a dialog

intel-stratix-10-fpga-pcie-development-kit

intel-stratix-10-fpga-pcie-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
查看参考设计详情 external link
Stratix 10 GX Signal Integrity Development Kit

zoomopens a dialog

intel-stratix-10-SI-fpga-development-kit

intel-stratix-10-SI-fpga-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX SI development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations for an alternate power tree that allows for direct power conversion from 12V input is provided below.
查看参考设计详情 external link
