概览

优势和特点

  • 完整的解决方案 <1cm2 (单面 PCB) 或 0.5cm2 (双面 PCB)
  • 宽输入电压范围:4V 至 14V
  • 输入电压低至 2.375V (采用外部偏置)
  • 0.6V 至 5.5V 输出电压
  • 4A DC、5A 峰值输出电流
  • ±2% 的总 DC 输出电压误差
  • 电流模式控制、快速瞬态响应
  • 输出电压跟踪
  • 可选的不连续模式
  • 电源良好指示器
  • 过压、过流和过热保护
  • 6.25mm x 6.25mm x 5.01mm BGA 封装

产品详情

LTM®4624 是一款完整的 4A 降压型开关模式 μModule (微型模块) 稳压器,其采用 6.25mm x 6.25mm x 5.01mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4624 可在一个 4V 至 14V 或 2.375V 至 14V (采用一个外部偏置电源) 的输入电压范围内运作,支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供 4A (连续)、5A (峰值) 输出电流。仅需大容量的输入和输出电容器。

LTM4624 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应,而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4624 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。



应用

  • 电信、数据通信、网络和工业设备
  • 医疗诊断设备
  • 数据存储机架单元和板卡
  • 测试和调试系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

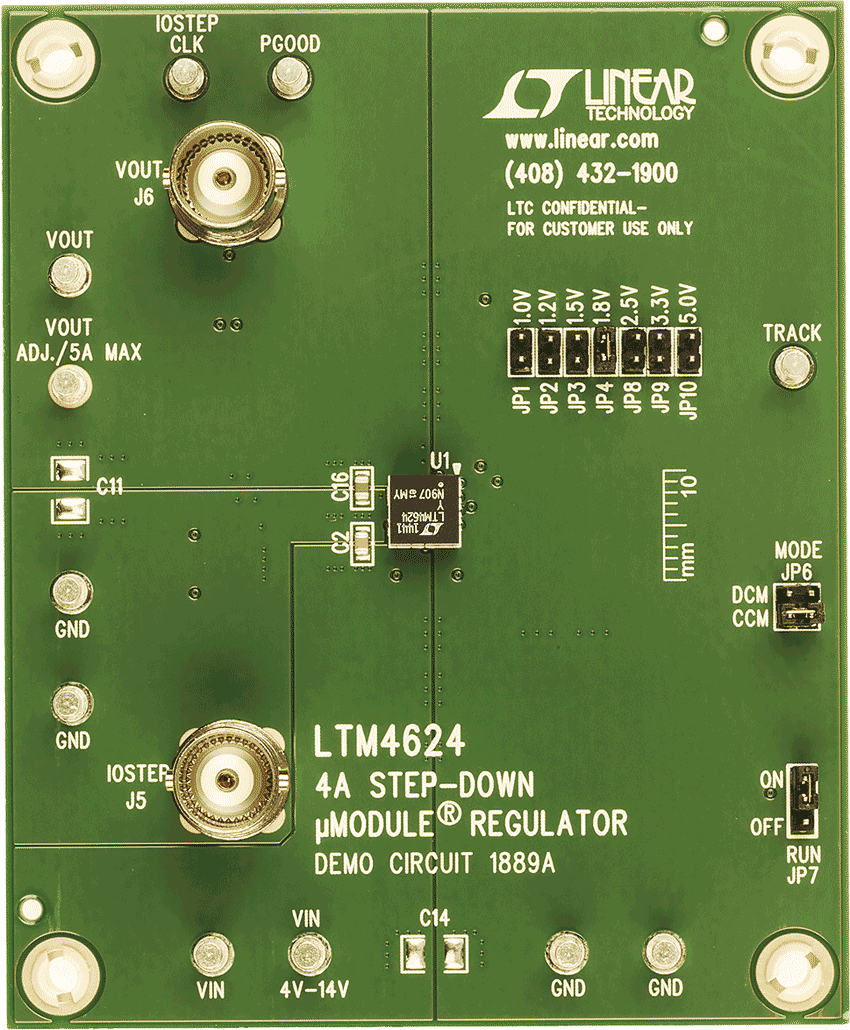

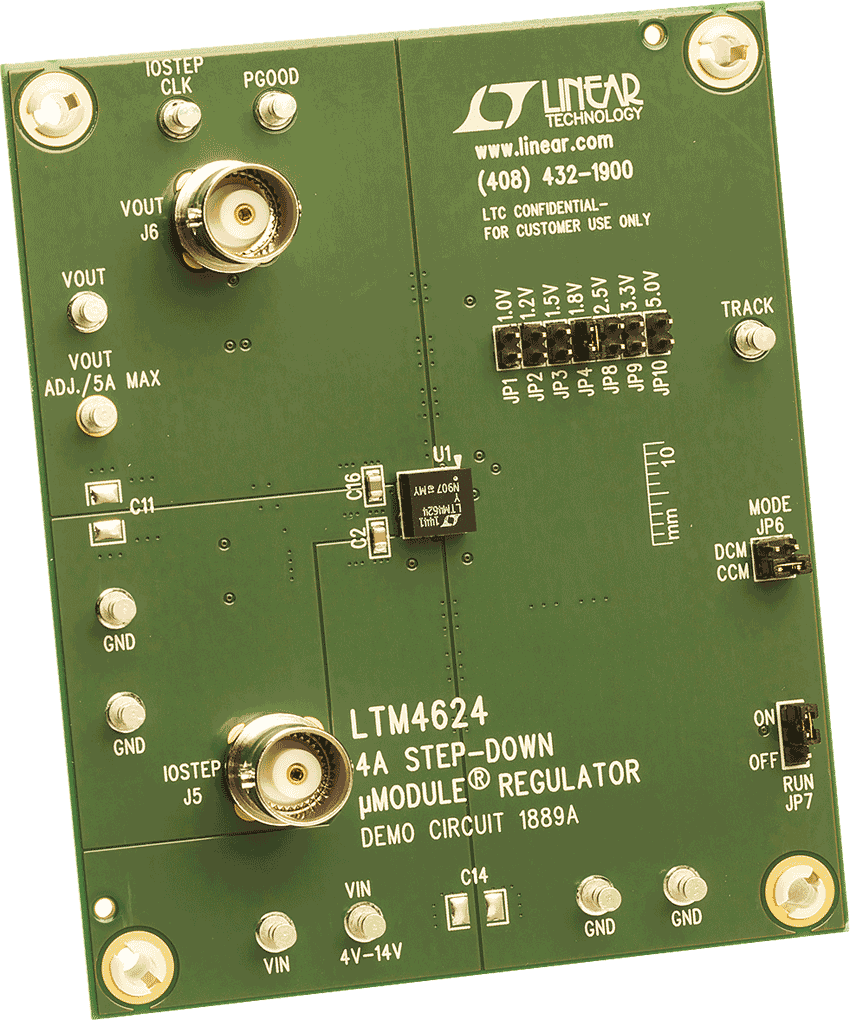

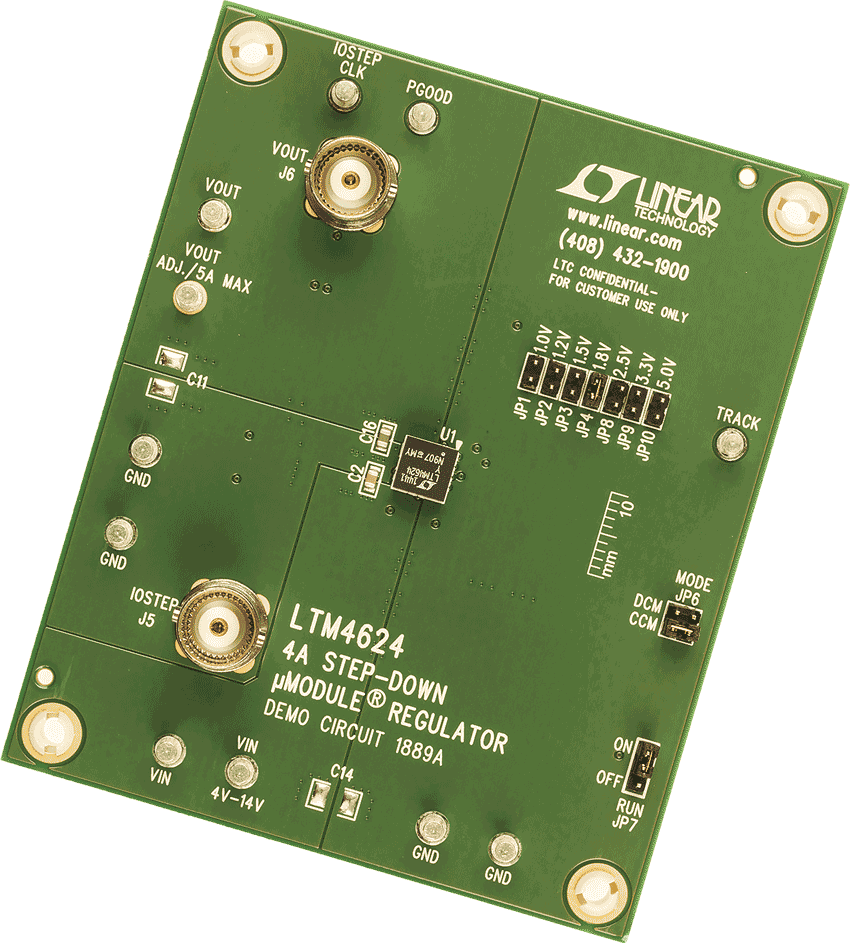

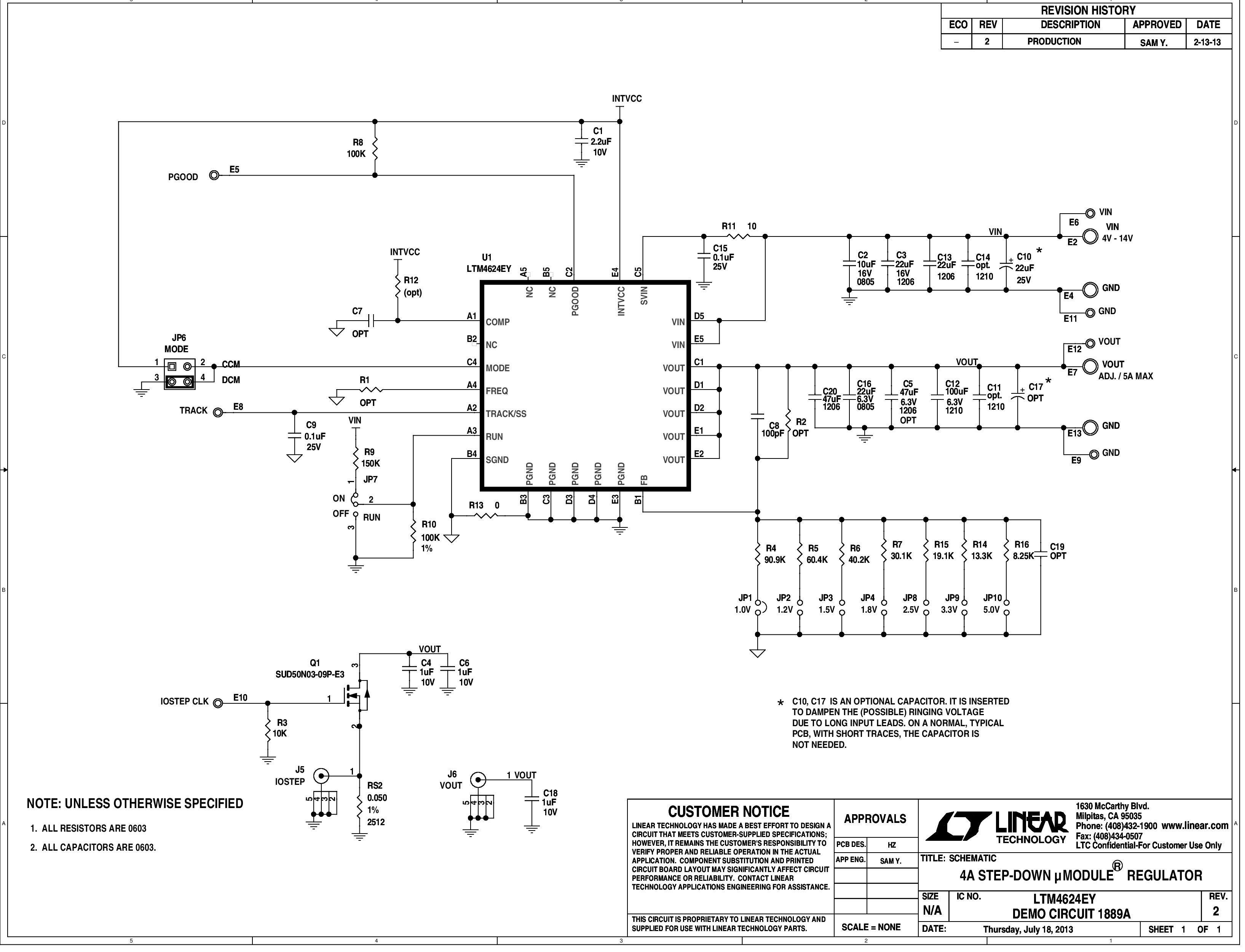

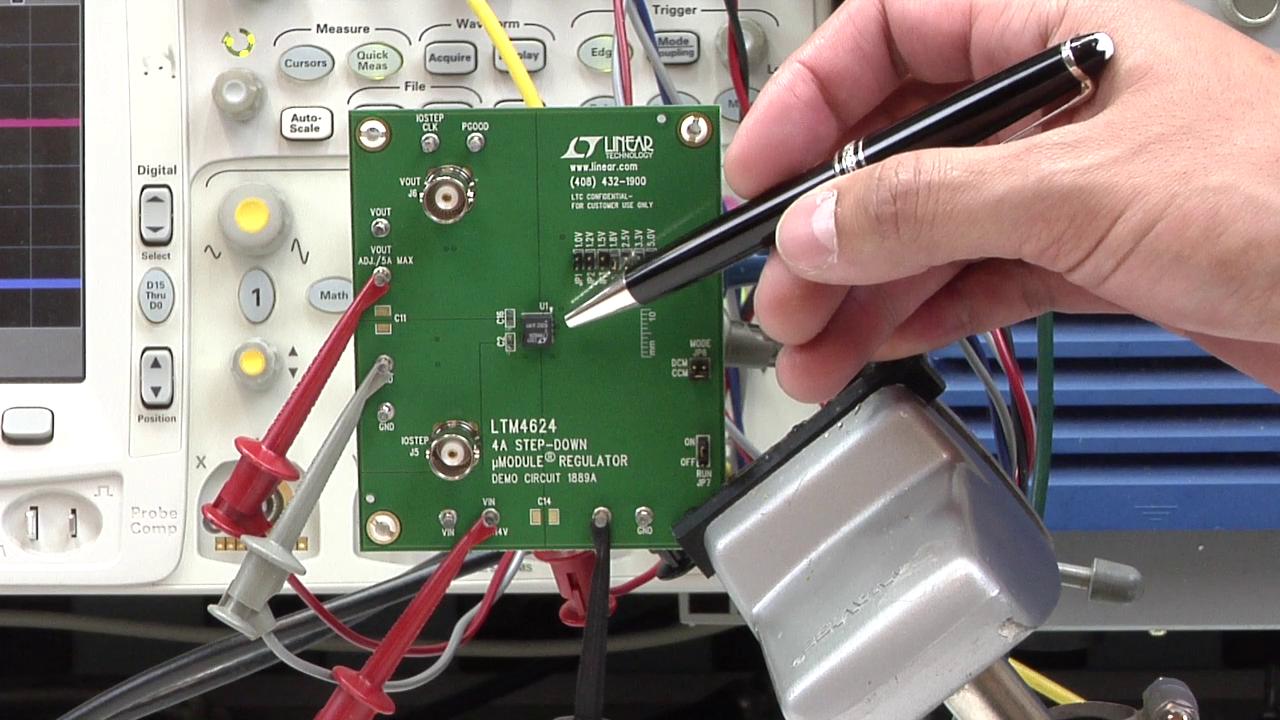

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTM4624

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTM4624
LTM4624(INVERTING)
LTM4624PARALLEL
