LT3082

200mA 单电阻器低压差线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3082 - Demo Circuit - 200mA Single Resistor LDO Linear Regulator (12V to 1.0V @ 200mA) Download 1.00KB LTspice LT3082 - LDO Linear Regulators Download 0.88 KB
产品模型 14
特性
  • 可把输出并联起来以提供较高的输出电流或散热量
  • 最大输出电流：200mA
  • 宽输入电压范围：1.2V 至 40V
  • 输出可调至 0V
  • 采用 2.2μF 最小陶瓷电容器时可实现稳定
  • 由单个电阻器来设定输出电压
  • SET 引脚电流初始准确度：1%
  • 低输出噪声：33μVRMS (10Hz 至 100kHz)
  • 反向电池保护
  • 反向电流保护
  • <1mV 负载调整 (典型值)
  • <0.001%/V 电压调整率 (典型值)
  • 具电流限制和热停机保护功能

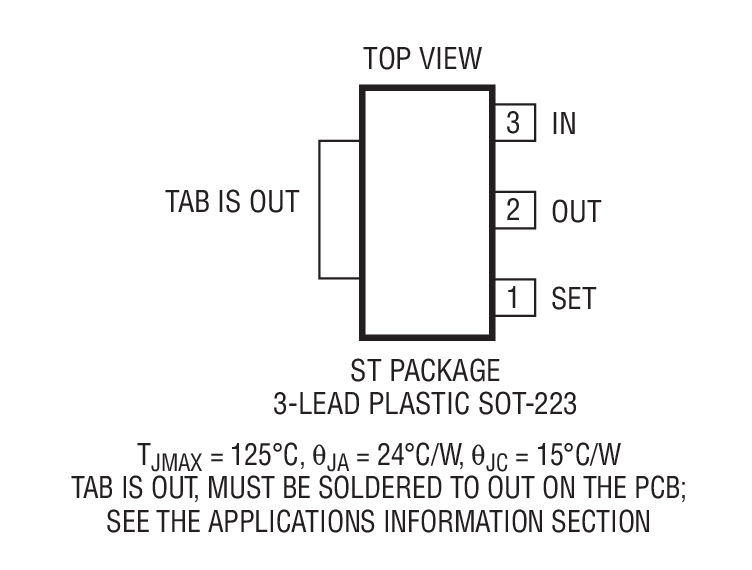

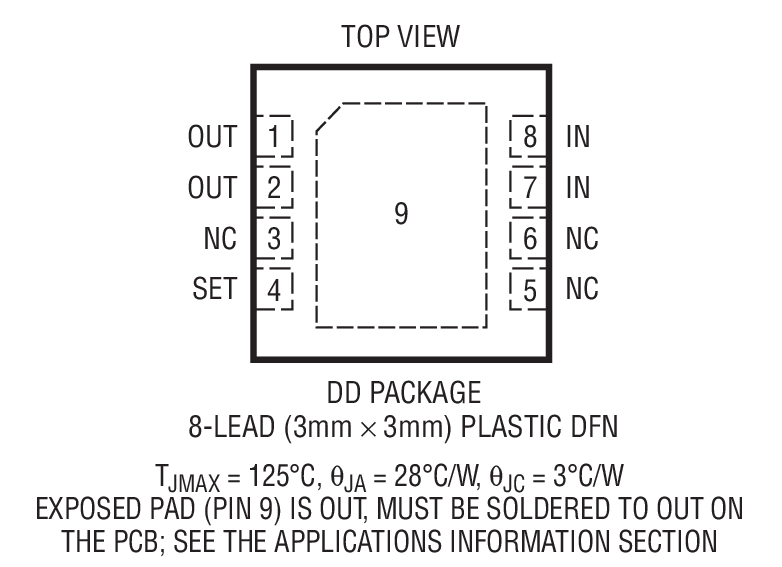

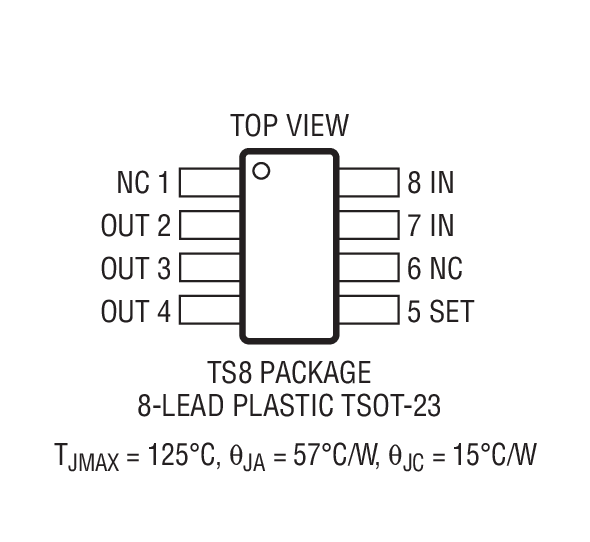

  • 采用 8 引脚 SOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装



更多细节
show more Icon

LT®3082 是一款 200mA 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款稳压器专为用作一个精准电流源和电压跟随器而设计，有利于许多要求高电流、至零的可调节能力和不设置散热器的应用。LT3082 能够承受反向输入电压和反向输出至输入电压，而不会产生反向电流。

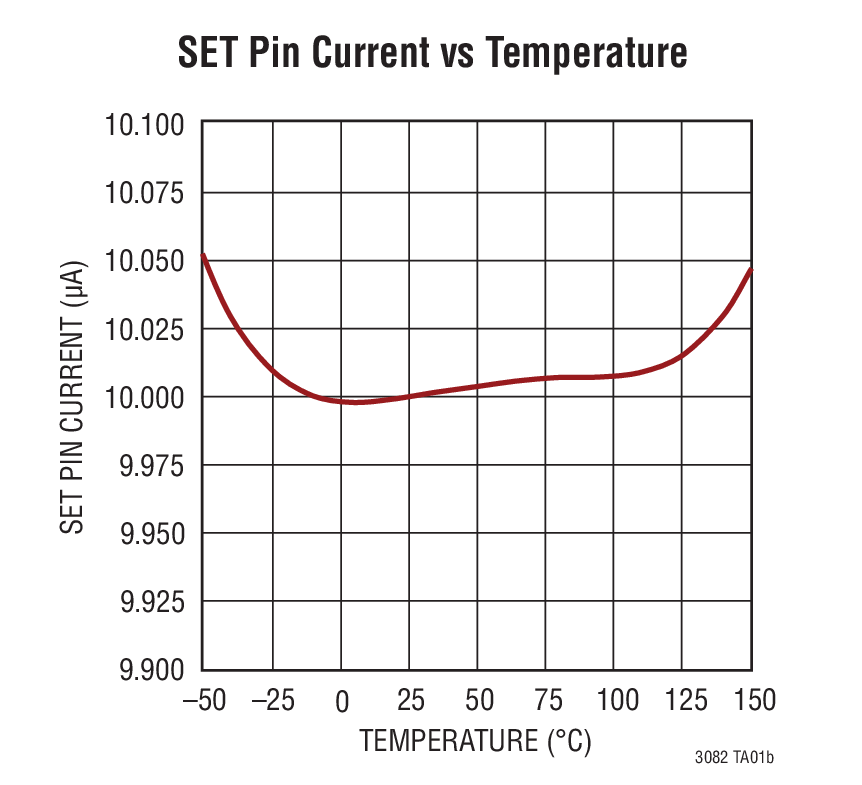

LT3082 的重要特点之一是能够提供一个宽输出电压范围。一个精准的“0”TC (温度系数) 10μA 基准电流源负责驱动单个电阻器，以把输出电压设置在 0V 至 38.5V 之间的任何电平。当在输出端上仅使用 2.2μF 电容时，LT3082 可实现稳定；该IC采用小的陶瓷电容器，而不像其他稳压器所常见的那样需要额外的ESR。

内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3082 采用耐热性能增强型 8 引脚 TSOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装。




Applications

  • 全表面安装型电源
  • 用于开关电源的后置稳压器
  • 低元件数目可变电压电源
  • 低输出电压电源
  • 电池供电型稳压器



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3082 - Demo Circuit - 200mA Single Resistor LDO Linear Regulator (12V to 1.0V @ 200mA) Download 1.00KB LTspice LT3082 - LDO Linear Regulators Download 0.88 KB
产品模型 14
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3082

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/31/2009
英文

LT3082: 200mA Single Resistor Low Dropout Linear Regulator Data Sheet

打开PDF文件

redirect
294.00K
download

下载 PDF

PDF Vector

PDF

更新 10/07/2010
日文

LT3082: 抵抗1本で調整可能な200mA 低損失リニア・レギュレータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R531 Reliability Data redirect icon

23.66 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/22/2009
英文
DC1447A - Demo Manual redirect icon

335.00K

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 02/19/2016
英文
Powering Altera Arria 10 FPGA and Arria 10 SoC: Tested and Verified Power Management Solutions redirect icon

PDF Vector

HTML

更新 02/19/2016
中文
给 Altera Arria 10 FPGA 和 Arria 10 SoC 供电：经过测试和验证的电源管理解决方案 redirect icon

PDF Vector

HTML

更新 02/19/2016
日文
DN549 - Altera Arria 10 FPGAおよびArria 10 SoCへの電力供給：試験および検証済みのパワー・マネージメント・ソリューション redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

解决方案设计及宣传手册 1

Linear Low Dropout (LDO) Regulator Solutions

新闻 1

可编程 200mA 线性稳压器具有 0V 输出运作、无懈可击的保护能力、并且容易并联

产品选型指南 1

Not Your Dad's LDO

产品选型卡 1

New 3-Terminal Regulators Add Functionality

视频

1

Thumbnail Image

视频

2017-09-18

Low Voltage Power Supplies

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3082EDD#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082EDD#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082EST#PBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082EST#TRPBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082ETS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082ETS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082IDD#PBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082IDD#TRPBF 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082IST#PBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082IST#TRPBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082ITS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082ITS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082MPST#PBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3082MPST#TRPBF 3-Lead SOT-223 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4370
popup image
Cart

推荐新设计使用

双电源二极管 “合路” 电流平衡控制器

评估套件

评估套件 1

reference details image

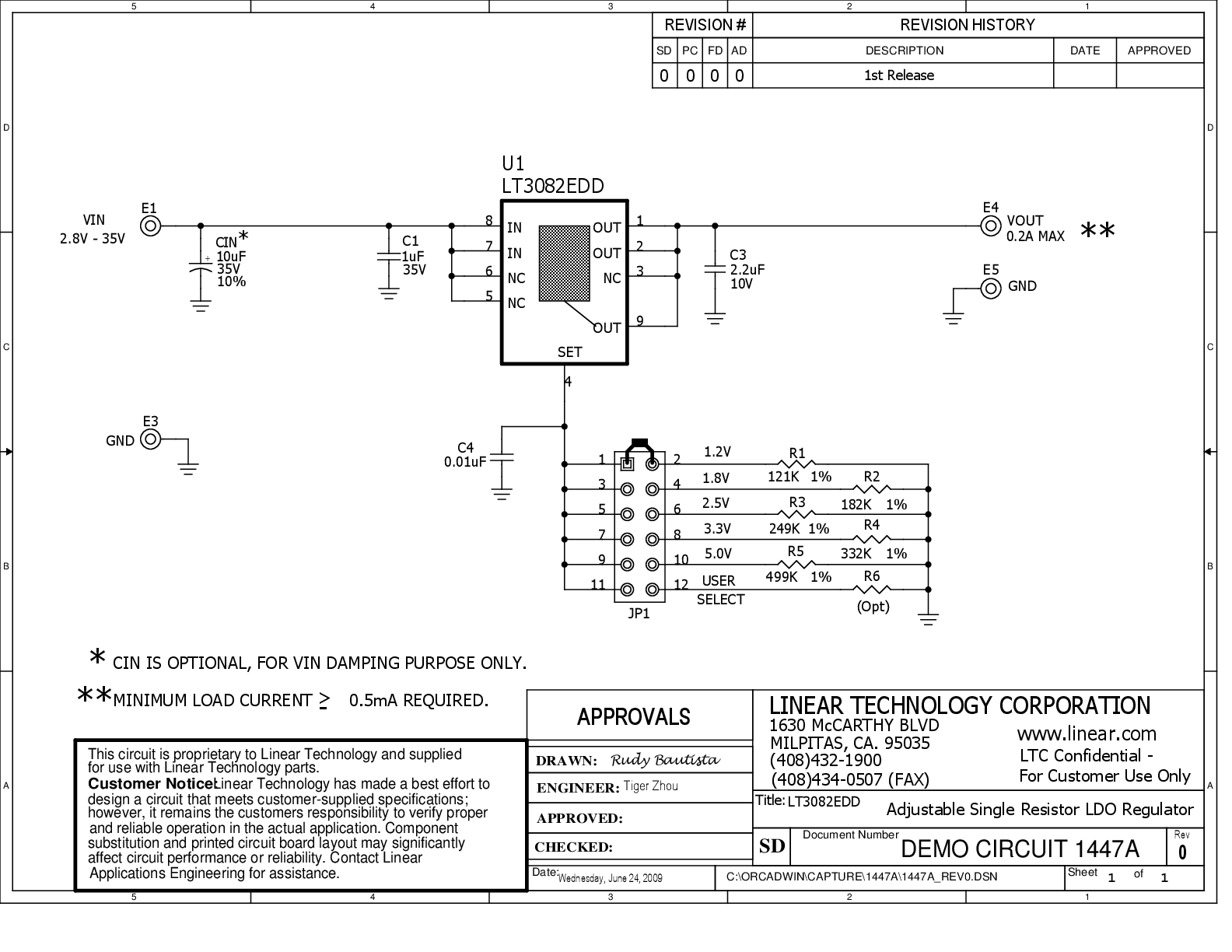

DC1447A

LT3082EDD Demo Board | Programmable 2-Terminal Linear Regulator, 2.8V ≤ VIN ≤ 35V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V @ 200mA

zoom

DC1447A

LT3082EDD Demo Board | Programmable 2-Terminal Linear Regulator, 2.8V ≤ VIN ≤ 35V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V @ 200mA

download icon

下载

 print icon

打印
DC1447A
LT3082EDD Demo Board | Programmable 2-Terminal Linear Regulator, 2.8V ≤ VIN ≤ 35V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V @ 200mA
立即购买 更多内容

产品详情

Demonstration circuit 1447A is an adjustable 200mA linear regulator featuring LT3082. Architected as a precision current source and voltage follower, it allows this new regulator to be used in many applications with adjustability to zero output. The LT3082 has an input range of 1.2V to 40V, but the demo board limits this range to 2.8V to 35V. The LT3082 withstands reverse input voltages and reverse output-to-input voltages without reverse-current flow.
