概览

优势和特点

  • 输出电流:1.1A
  • 压差:310mV
  • 低噪声:40μVRMS (10Hz 至 100kHz)
  • 500μA 静态电流 (可调版本)
  • 宽输入电压范围:1.8V 至 20V
  • 无需保护二极管
  • 压降条件下的受控静态电流
  • 可调输出范围:1.20V 至 19.5V
  • 固定输出电压:1.5V、1.8V、2.5V、3.3V
  • 停机模式中的静态电流 <1μA
  • 采用 10μF 输出电容器时可实现稳定
  • 采用陶瓷电容器、钽电容器或铝电解电容器时可实现稳定
  • 反向电池保护
  • 无反向电流
  • 具折返保护功能的电流限制
  • 热限制
  • 采用 5 引脚 TO-220、DD-PAK、耐热增强型 8 引脚 MSOP 和 8 引脚 3mm x 3mm DFN 封装



产品详情

LT®1965 是一款低噪声、低压差线性稳压器。该器件可提供 1.1A 的输出电流和一个 310mV 的典型压差。工作静态电流为 500μA (可调版本),并在停机模式中降至 1μA 以下。静态电流处于良好受控状态;与采用其他许多稳压器时不同,它在压降条件下并不上升。LT1965 稳压器具有非常低的输出噪声,因而非常适合于敏感的 RF 和 DSP 电源应用。

输出电压变化范围为 1.20V 至 19.5V。LT1965 稳压器可在采用低至 10μF 的输出电容器时实现稳定。内部保护电路包括反向电池保护、具折返保护功能的电流限制、热限制和反向电流保护。LT1965 系列可提供 1.5V、1.8V、2.5V 和 3.3V 的固定输出电,以及与 1.20V 基准电压用作一个可调器件。提供的封装型式包括 5 引脚 TO-220、5 引脚 DD-PAK 以及耐热增强型 8 引脚 MSOP 和扁平 (0.75mm) 8 引脚 3mm x 3mm DFN 封装。



Applications

  • 逻辑电源
  • 用于开关电源的后置稳压器
  • 低噪声仪表



产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

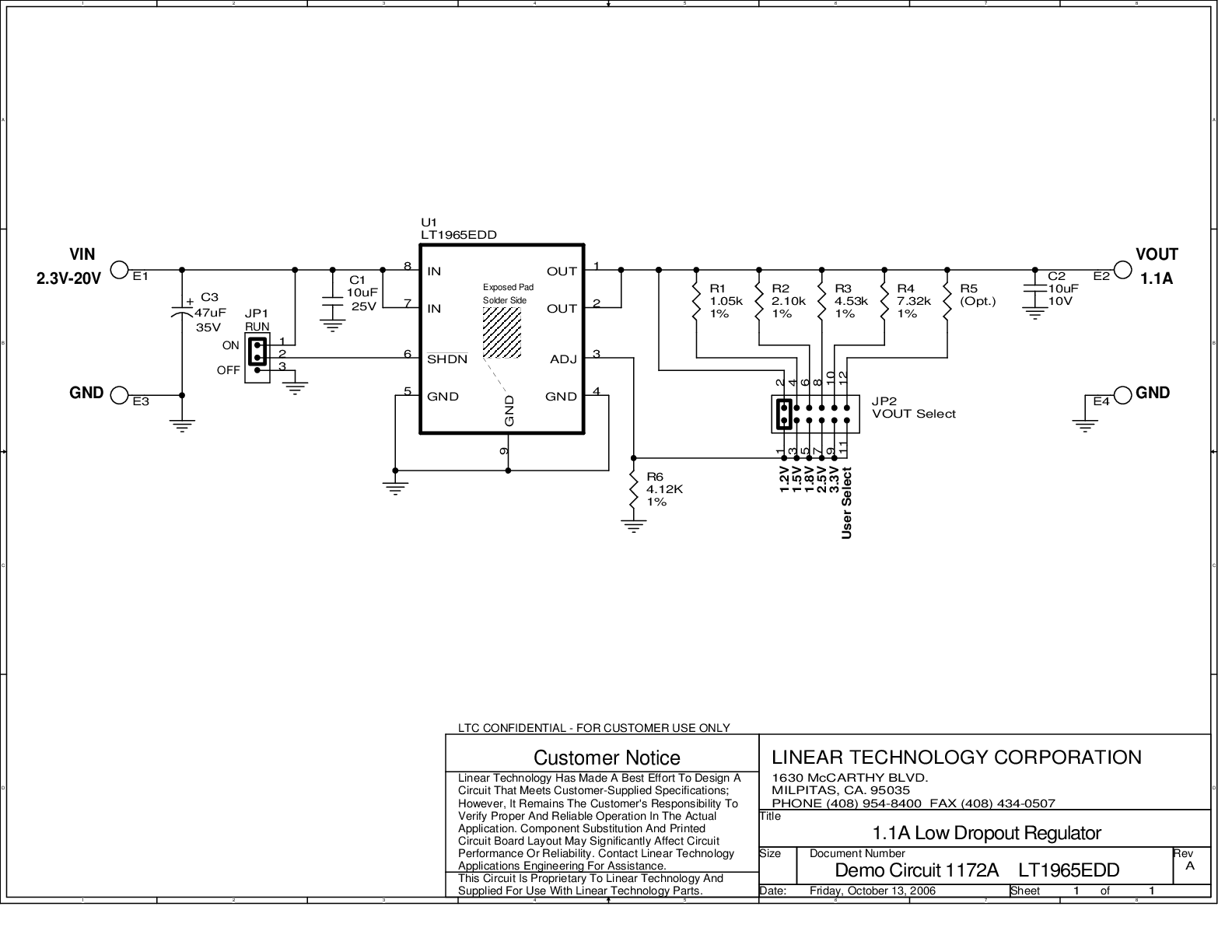

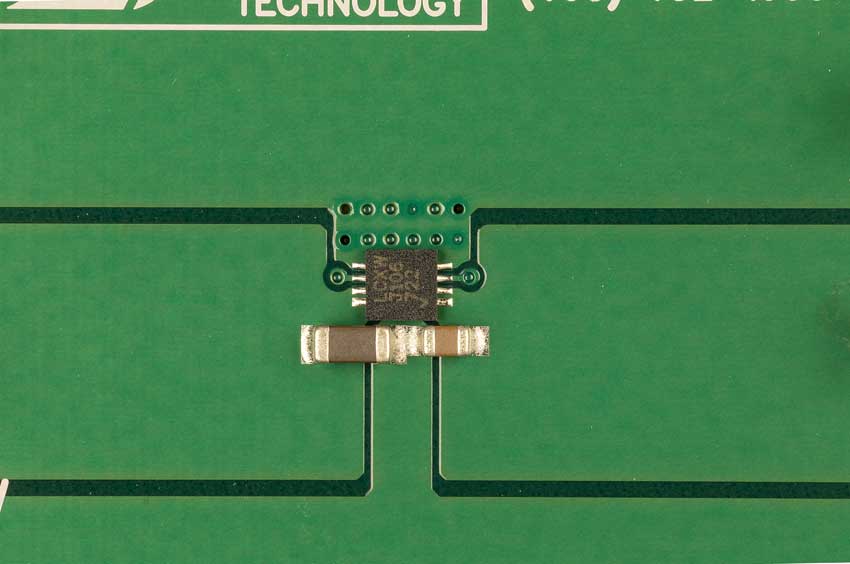

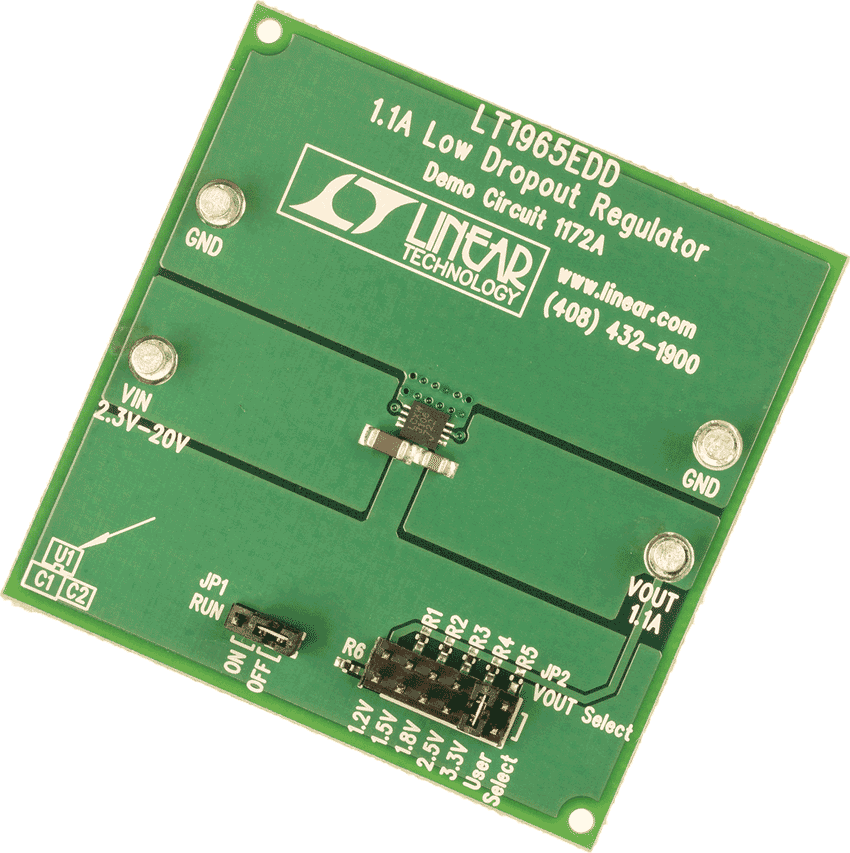

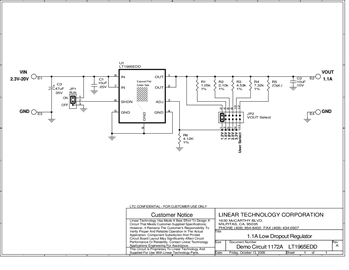

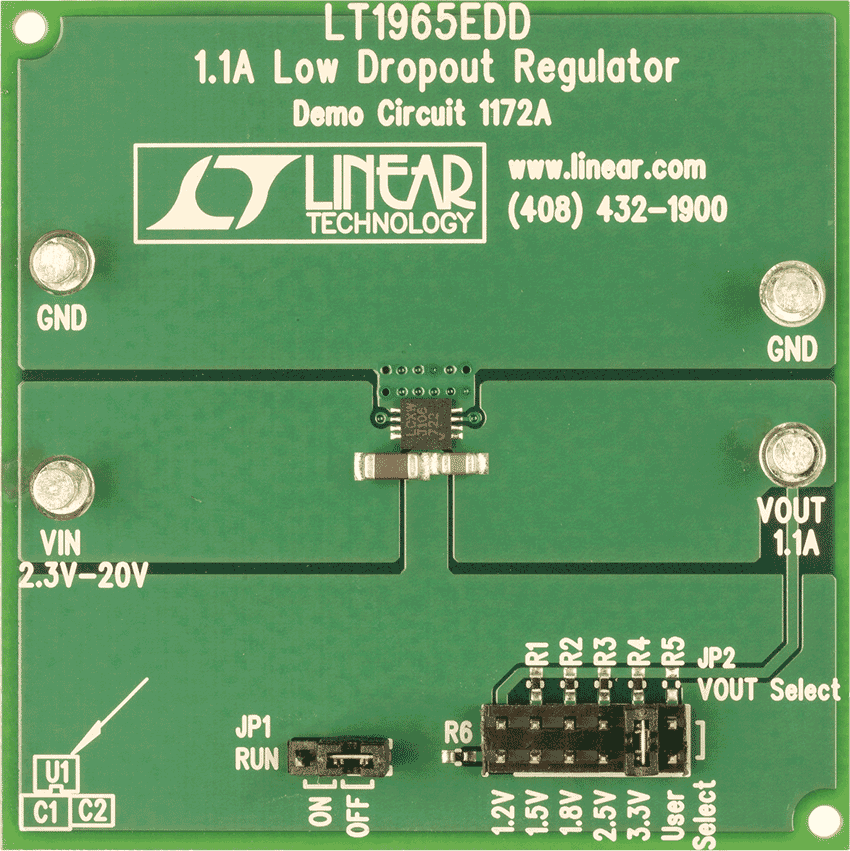

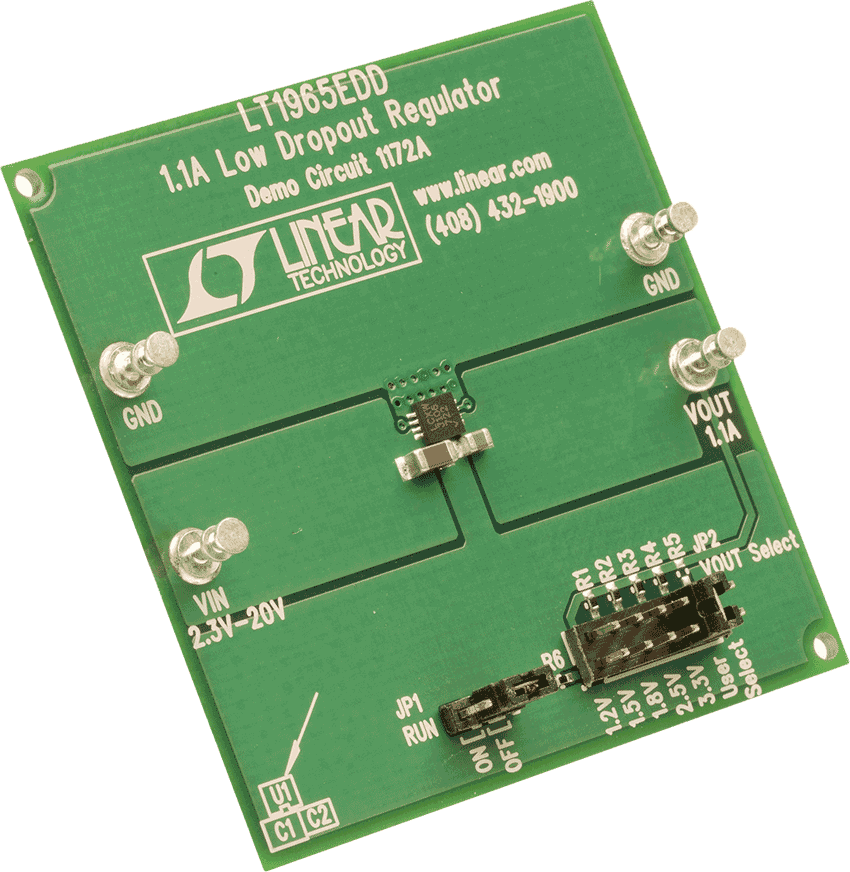

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT1965
LT1965-1.5
LT1965-1.8
LT1965-2.5
LT1965-3.3
LT1965B

参考电路 (1)

配套产品推荐

LT1965 配套产品

推荐 使用的相关器件
