LTC3877

推荐用于新设计

具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 6 位并联 VID (电压识别) 输入可设定 0.6V 至 1.23V 的输出电压 (10mV 步进)
  • 输出电压范围：0.6V 至 5V (无 VID)
  • 超低值 DCR/RSENSE 电流检测
  • 在整个温度范围内提供 ±1% 的最大总调节电压准确度
  • 双通道差分远端采样放大器
  • tON(MIN) = 40ns，能够在高频下提供非常低的占空比
  • 可锁相频率范围：250kHz 至 1MHz
  • 通道之间的电流失配：5% (最大值)
  • 可调的软起动电流斜坡上升或跟踪
  • 多 IC 运作：多达 12 相
  • 宽 VIN 范围：4.5V 至 38V
  • 双通道电源良好输出电压监视器
  • 输出过压保护
  • 折返输出电流限制和软恢复

LTC®3877 是一款采用了一种先进和专有架构的 VID 可编程、恒定频率电流模式降压型控制器。这种新型架构可改善电流检测信号的信噪比，因而允许使用非常低 DC 电阻功率电感器以较大限度地提升高电流应用中的效率。该特性还大幅度地减小了电流检测误差，从而在多相低 DCR 应用中极大地改善了均流。此外，这款控制器还实现了仅 40ns 的最小导通时间，因而允许在高降压比条件下使用高开关频率。

LTC3877 具有双通道高速远端采样差分放大器、可编程电流检测限值和 DCR 温度补偿，以在整个温度范围内精确地限制最大输出电流。另外，LTC3877 还具有一个保证准确度达 ±0.5% 的高精度 0.6V 基准。LTC3877 采用扁平 44 引脚 7mm x 7mm QFN 封装。



应用

  • FPGA 和处理器电源
  • 服务器和计算
LTC3877
具 VID 输出电压编程和低值 DCR 检测功能的两相降压型同步控制器
High Efficiency Dual Phase Single Output, 400kHz, 0.9V/60A Step-Down Converter Efficiency and Power Loss vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 2

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2980
推荐用于新设计 16 通道 PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC2229A-B

LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

立即购买 更多内容

产品详情

Demonstration circuits 2229A-A and 2229A-B feature the LTC3877 in two high output current, high efficiency, VID programmed step-down converters with sub-mΩ DCR sensing. For both converters, the input voltage range is 6V to 14V and the switching frequency is 400kHz.

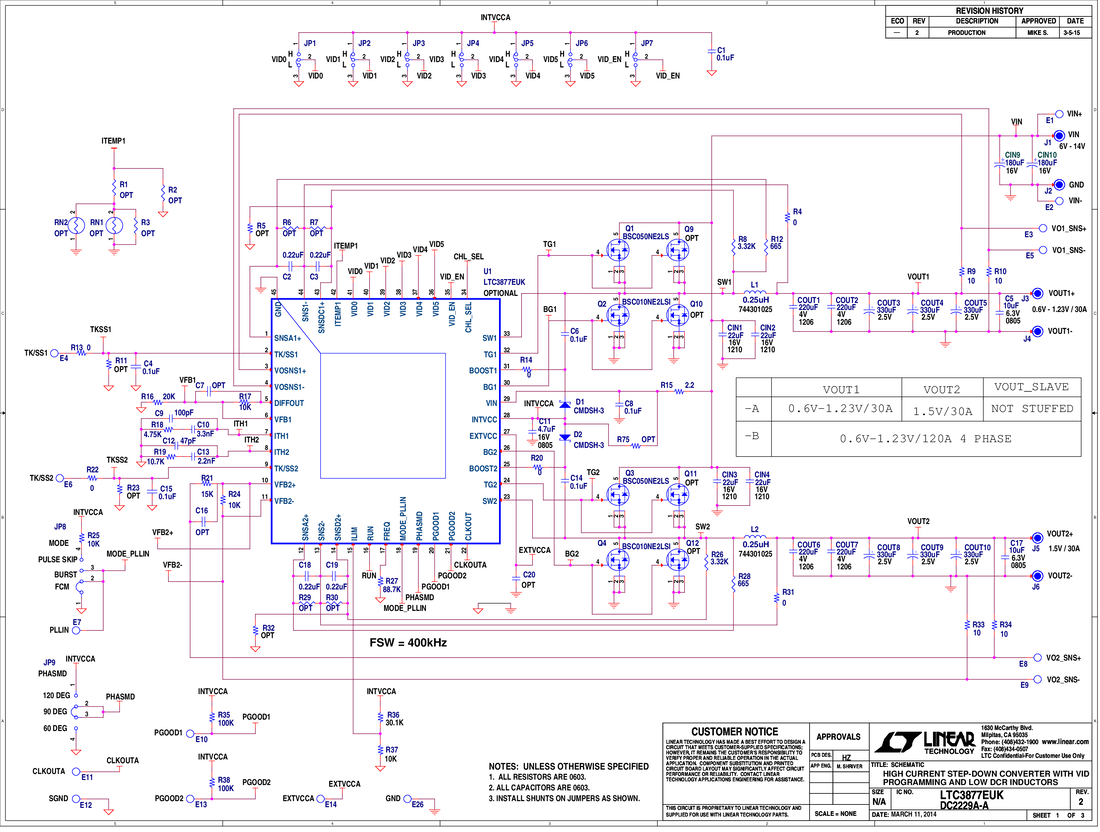

eval board
schematic 2
DC2229A-A

LTC3877 Demo Board | Dual Buck Controller, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT1 is VID Programmable from 0.6V to 1.23V @ 30A, VOUT2 is 1.5V @ 30A

立即购买 更多内容

产品详情

Demonstration circuits 2229A-A and 2229A-B feature the LTC3877 in two high output current, high efficiency, VID programmed step-down converters with sub-mΩ DCR sensing. For both converters, the input voltage range is 6V to 14V and the switching frequency is 400kHz.
DC2229A-B
LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

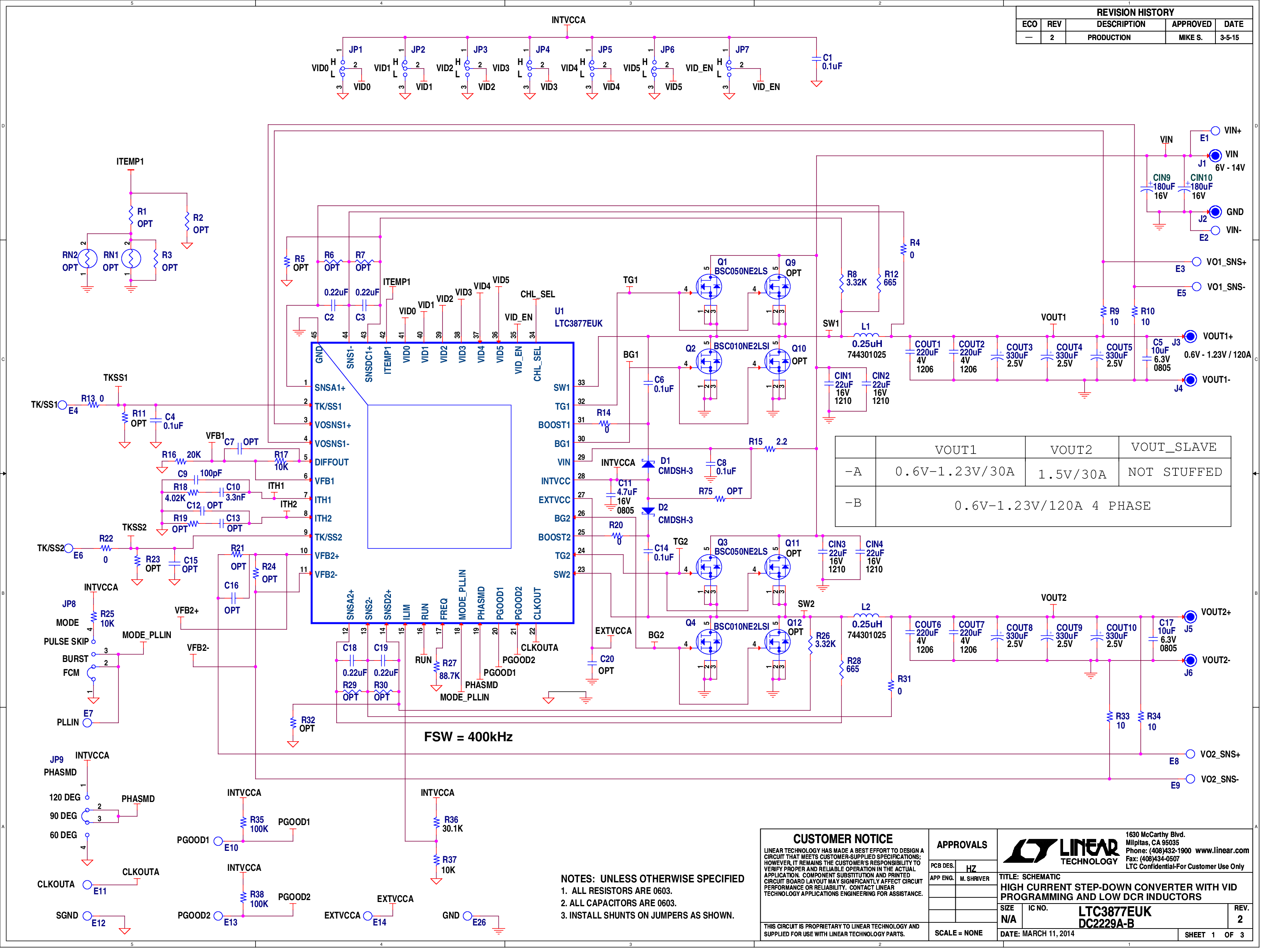

DC2229A - Schematic
DC2229A-A
LTC3877 Demo Board | Dual Buck Controller, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT1 is VID Programmable from 0.6V to 1.23V @ 30A, VOUT2 is 1.5V @ 30A

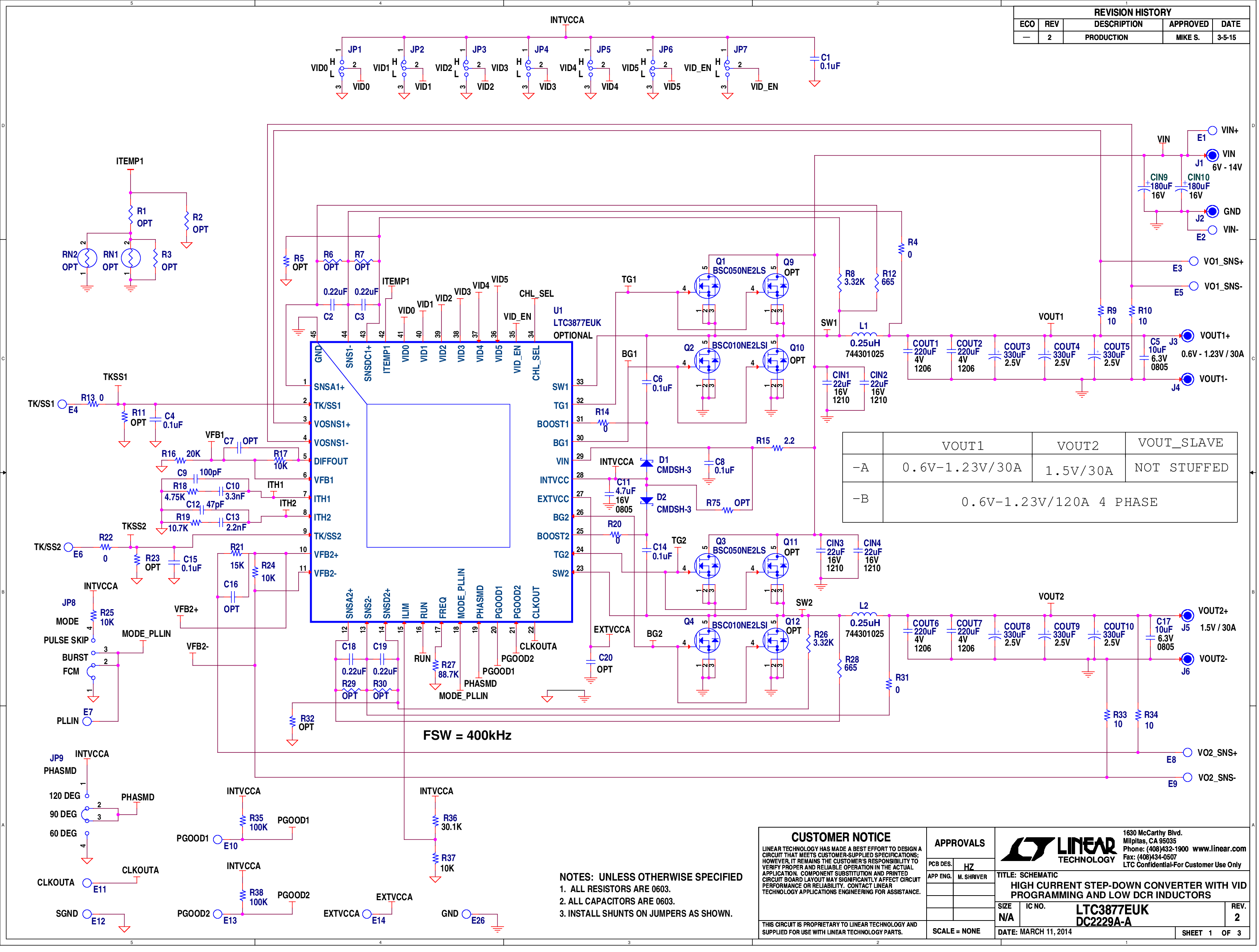

DC2229A-A - Schematic

参考电路

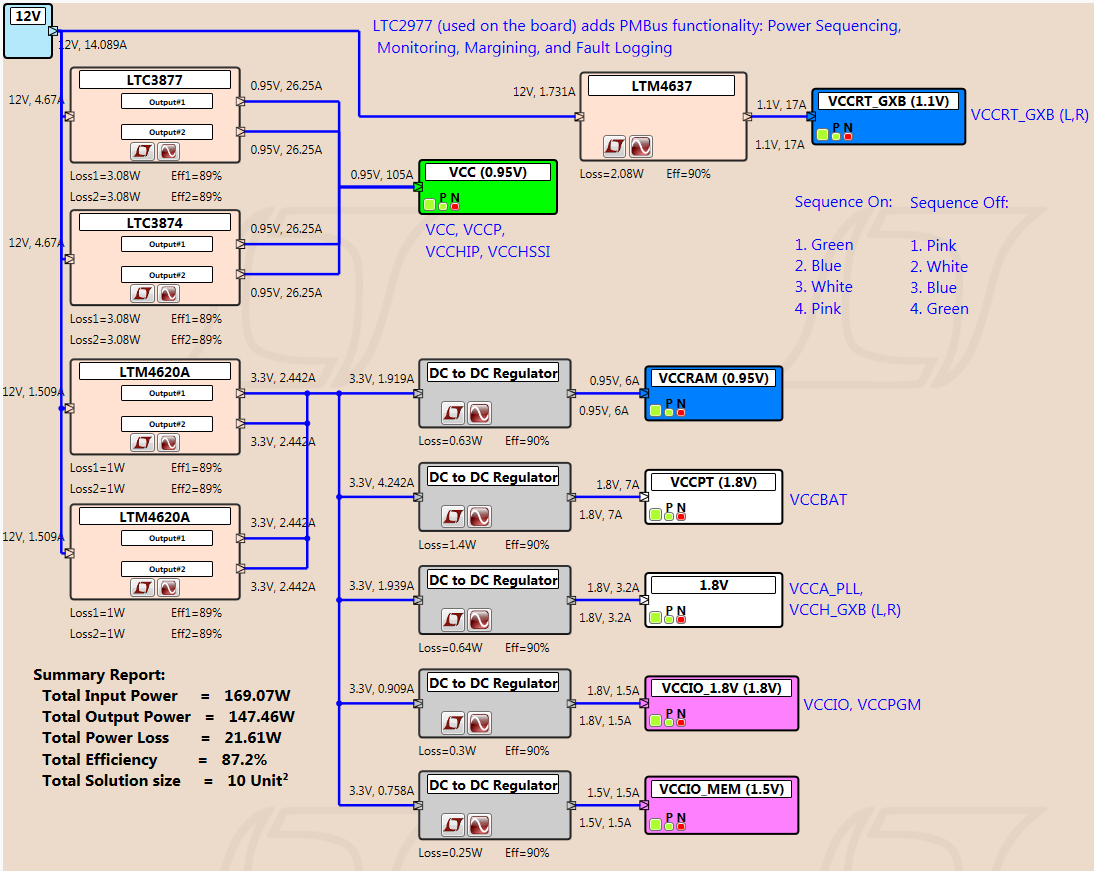

Simplied Power Tree that directly steps down 12V to required I/O voltage

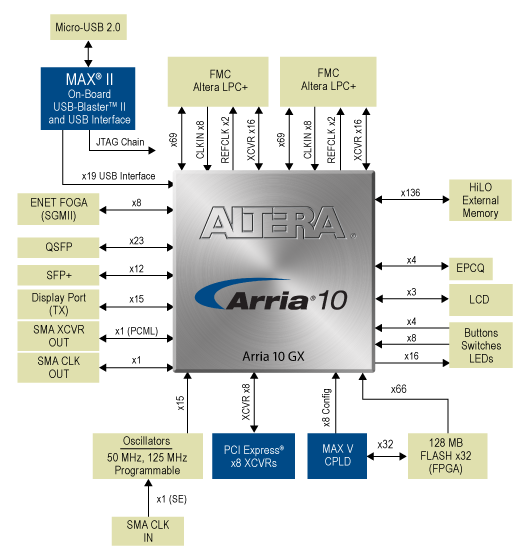

Arria 10 (Rev E3- Linear Technology) Dev Kit Block Diagram
Altera Arria 10 FPGA开发套件 参考设计

查看参考设计详情

特性和优点

  • ADI公司与FPGA和处理器制造商紧密合作开发了经过验证的电源解决方案，可优化高性能应用的成本、尺寸和效率
  • 直观的设计工具集和IP支持我们的参考设计
  • 我们的团队可以提供快速原型设计，从而加快复杂应用产品上市

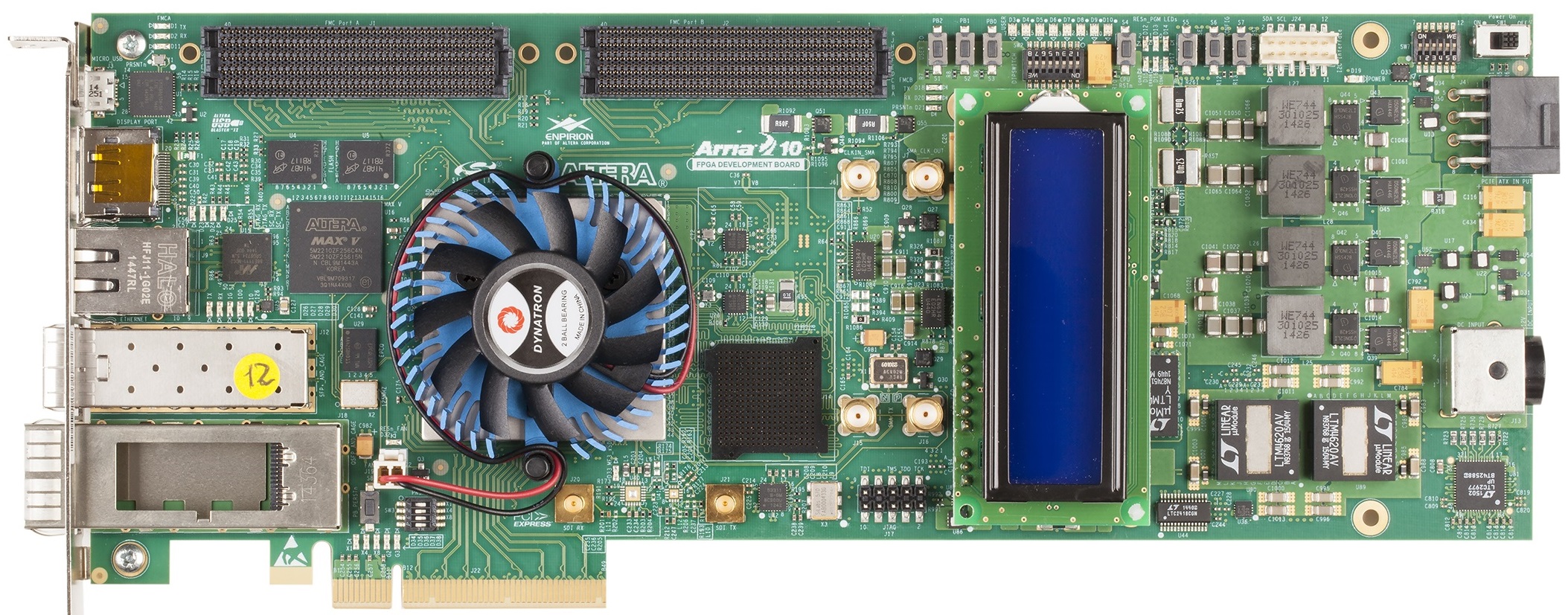

Altera Arria 10 FPGA开发套件

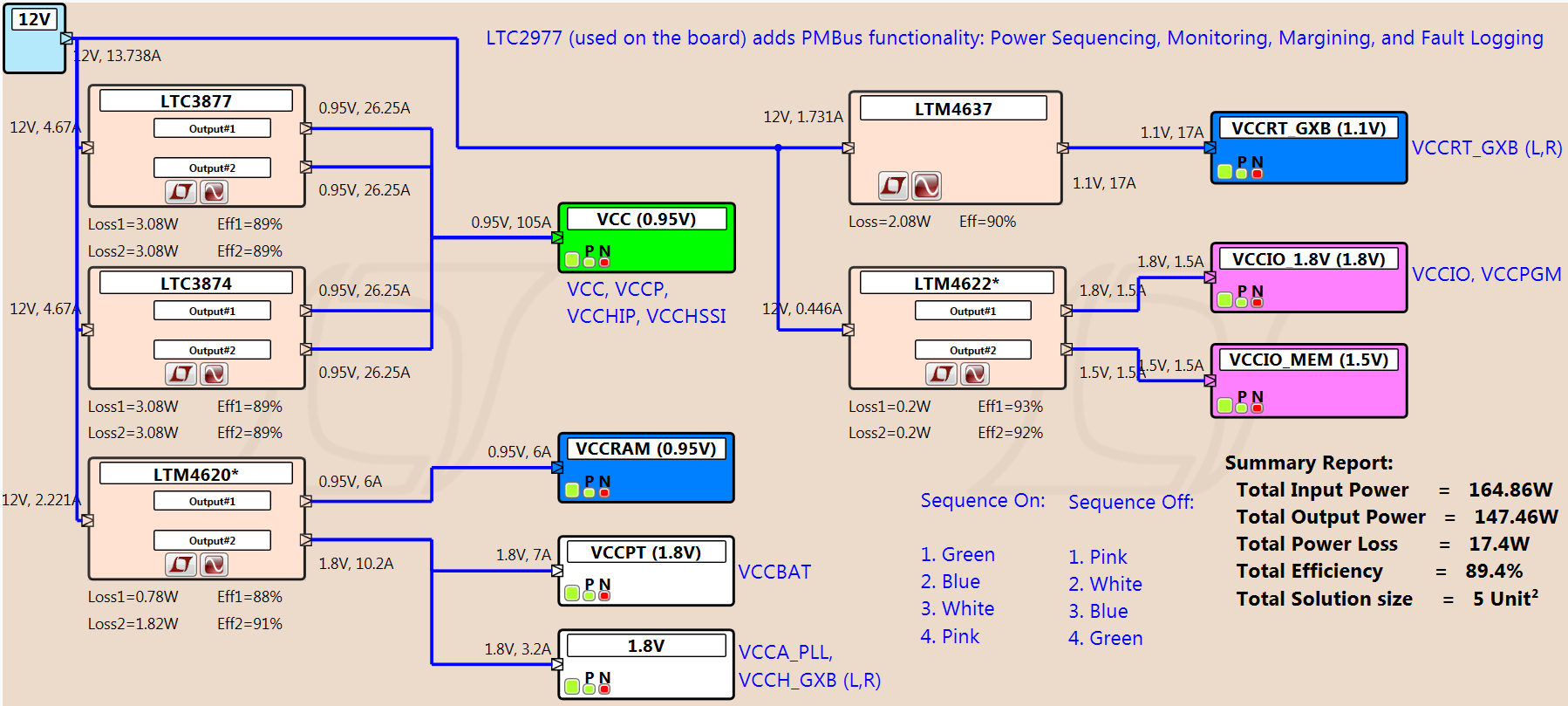

Simplied Power Tree that directly steps down 12V to required I/O voltage
Arria 10 (Rev E3- Linear Technology) Dev Kit Block Diagram
