LTC2980

推荐用于新设计

16 通道 PMBus 电源系统管理器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可对16个电源进行时序控制、微调、裕量调节和监控
  • 管理故障，监控遥测并创建故障日志
  • PMBus™兼容命令集
  • 由LTpowerPlay® GUI提供支持
  • 将电源裕量设置或调整电源至目标值的0.25%范围内
  • 每通道快速OV/UV监控器
  • 协调多个LTC PSM器件上的时序和故障管理
  • 将故障自动记录到内部EEPROM
  • 无需附加软件即可自动工作
  • 内部温度和输入电压监控器
  • 精确监控16个输出电压、两个输入电压和内部芯片温度
  • I2C/SMBus串行接口
  • 可采用3.3V或4.5V至15V电源供电
  • 可编程看门狗定时器
  • 采用144引脚12mm × 12mm BGA封装

LTC2980 是一款 16 通道电源系统管理器，其用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 16 个电源输出通道和两个电源输入通道上的过压和欠压门限限值，以及过温和欠温限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 16 个输出电压、两个输入电压和芯片温度。此外，奇数通道还可配置以测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。

应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 医疗成像
  • 视频
LTC2980
16 通道 PMBus 电源系统管理器
LTC2980 Application Circuit LTC2980 Pin Configuration LTC2980 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 6

设计笔记 1

信息 1

产品信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
LTC2977
推荐用于新设计 具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器
LTM2987
推荐用于新设计 16 通道 μModule PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

评估套件

eval board
schematic 1
schematic 2
DC2198A

LTC2980演示板 | 16通道电源管理器[需要DC1613]

立即购买 更多内容

产品详情

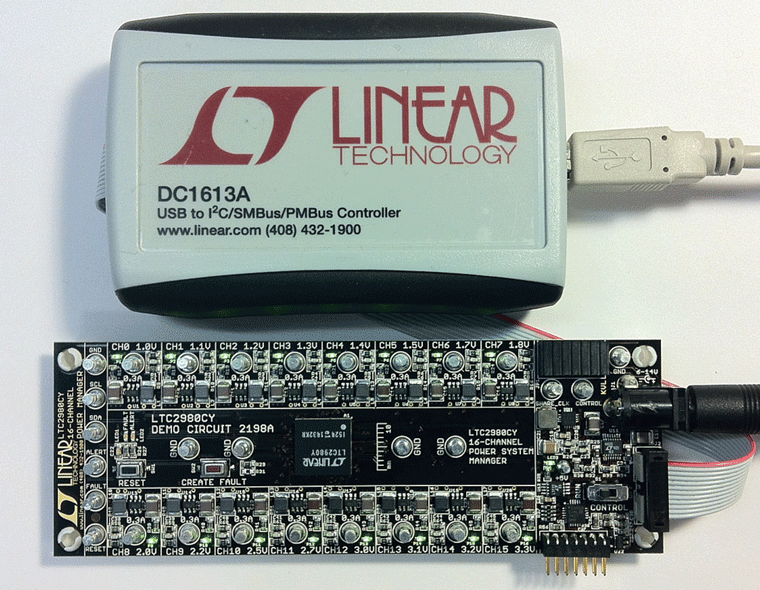

DC2198A是一款用于具有EEPROM的16通道I2C/SMBus/PMBus电源系统管理器LTC2980的演示系统。LTC2980可监测和控制16个电源轨。DC2198A演示了LTC2980对16个电源轨进行时序控制、微调、裕量调节、监测以及故障记录的功能。LTC2980可监测每个电源通道的输出电压，并且还监测其自身的内部芯片温度。
DC2198A
LTC2980演示板 | 16通道电源管理器[需要DC1613]
DC2198A Application Circuit DC2198A Application Circuit
