概览
优势和特点
- ADI公司与FPGA和处理器制造商紧密合作开发了经过验证的电源解决方案，可优化高性能应用的成本、尺寸和效率
- 直观的设计工具集和IP支持我们的参考设计
- 我们的团队可以提供快速原型设计，从而加快复杂应用产品上市
参考资料
-
面向 Altera Arria 10 并经验证的 FPGA 电源解决方案2015/9/17PDF184K
电路描述
LTC3877与LTC3874共同为核心电源轨供电，通过6位并行VID与20 nm Arria 10的SmartVID相连接，降低了FPGA的静态与动态功耗。同时，系统采用超低阻值且具备温度补偿能力的DCR负载电流检测技术，有效提升了效率和负载均流精度。

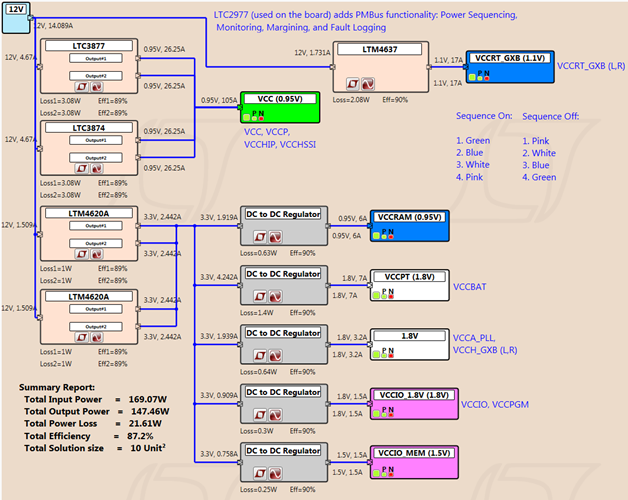

| 供电轨/功能 |
产品型号 | 说明 |
| FPGA内核 | LTC3877 + LTC3874 | 105A (0.9V)稳压器与Arria 10 SmartVID相连接 |
| 高速收发器 | LTM4637 | 20A µModule稳压器 |
| 上电/关断时序控制、电源监控、电压裕量微调和故障管理 | LTC2977 | 8通道PMBus电源系统管理器 |
| PowerPath™ 管理 | LTC4357 | 高压理想二极管控制器 |
| 来自 12VIN的3.3V中间总线 | LTM4620 | 双通道13A或单通道26A μModule稳压器 |
| 输入过压保护 | LTC4365 | 过压、欠压和反向电源保护控制器 |
| 辅助系统供电和电源管理 | LT1965, LT3082, LTC4352, LTC3025-1, LTC2418 | 低噪声线性稳压器，24位ADC；低压理想二极管 |
