LTC3874

推荐用于新设计

具 mΩ 以下 DCR 检测功能的多相降压型同步从属控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 相位扩展器用于高相位数电压轨
  • 准确的相位至相位均流
  • mΩ 以下 DCR 电流检测>
  • 可锁相固定频率范围：250kHz 至 1MHz
  • 可对主控器 IC 的故障做出即时响应
  • 多达 12 相运作
  • 宽 VIN 范围：4.5V 至 38V
  • VOUT 范围：
    • 高达 3.5V (LOWDCR 引脚 = INTVCC)
    • 高达 5.5V (LOWDCR 引脚 = 0V)
  • 专有的电流模式控制环路
  • 可编程连续导通模式 (CCM) / 不连续导通模式 (DCM) 操作
  • 可编程相移控制
  • 双路 N 沟道 MOSFET 栅极驱动器
  • 28 引脚 (4mm x 5mm) QFN 封装

LTC®3874 是一款双通道、多相(PolyPhase®) 电流模式同步降压型从属控制器。当与一个伙伴主控制器配对使用时，该器件可通过扩展相位数目实现高电流、多相应用。与其相兼容的主控制器包括LTC3884、LTC3866、LTC3877和LTC3774。LTC3874 运用了一种独特的架构，可改善电流检测信号的信噪比，从而允许使用具mΩ 以下 DC电阻的功率电感器，以较大限度地提升效率并抑制开关抖动。这款器件的峰值电流模式架构可实现准确的相位至相位均流，即使对于动态负载也不例外。

LTC3874 能与一个主控制器有效地配合工作，支持所有的可编程功能及故障保护。



应用

  • 高电流分布式电源系统
  • 电信、数据通信和存储系统
  • 智能型高能效功率调节
LTC3874
具 mΩ 以下 DCR 检测功能的多相降压型同步从属控制器
High Efficiency, 4-Phase 1.8V/120A Step-Down Supply Dual Phase Efficiency and Power Loss vs Output Current, Sub-Milliohm DCR vs Traditional DCR Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 3

设计笔记 2

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2977
推荐用于新设计 具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3874
  • LTC3874-1

LTpowerCAD 1

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1

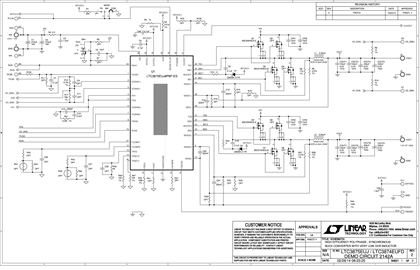

DC2084A

LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A

立即购买 更多内容

产品详情

演示电路2084A是一款高效率、高密度、单路输出降压解决方案，内置LTC3884和两个LTC3874。LTC3884是一款双通道输出PolyPhase®;降压控制器，具有超低DCR检测和数字电源系统管理功能。LTC3874是一款多相降压同步从机控制器，还具有亚毫欧姆DCR检测功能。该组合提供具有10V至14V输入电压范围的电路，可提供最高240A的输出电流。默认输出电压为1V，但可以在0.5V至1.5V范围内进行设置。

DC2084A上电至默认设置并基于配置电阻或使用其非易失性存储器产生电源，无需串行总线通信。这样可轻松评估DC/DC转换器。为了充分发掘该器件丰富的电源系统管理功能，请下载GUI软件LTpowerPlay®;并使用LTC公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。

eval board
schematic 2
DC2229A-B

LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A

立即购买 更多内容

产品详情

Demonstration circuits 2229A-A and 2229A-B feature the LTC3877 in two high output current, high efficiency, VID programmed step-down converters with sub-mΩ DCR sensing. For both converters, the input voltage range is 6V to 14V and the switching frequency is 400kHz.

eval board
schematic 3
DC2142A

LTC3875EUJ/LTC3874IUFD演示板 | 4.5V ≤ VIN ≤ 14V；VOUT： 1V @ 120A

立即购买 更多内容

产品详情

演示电路2142A是一款高效率、高密度、4相同步降压转换器，具有4.5V至14V输入电压范围。在1.0V输出下，可提供最大120A负载电流。该演示板集成了LTC3875EUJ和LTC3874IUFD主/从控制器。
DC2084A
LTC3884EUK/LTC3874EUFD演示板 | 多相数字PSM降压转换器，提供亚mΩ DCR检测，采用两个从控制器，10V ≤ VIN ≤ 14V，VOUT = 0.5V 至 1.5V @ 240A

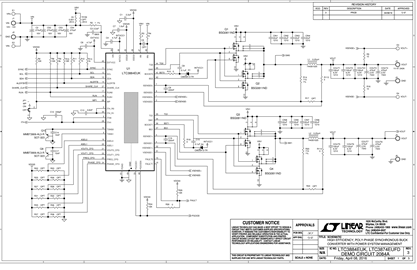

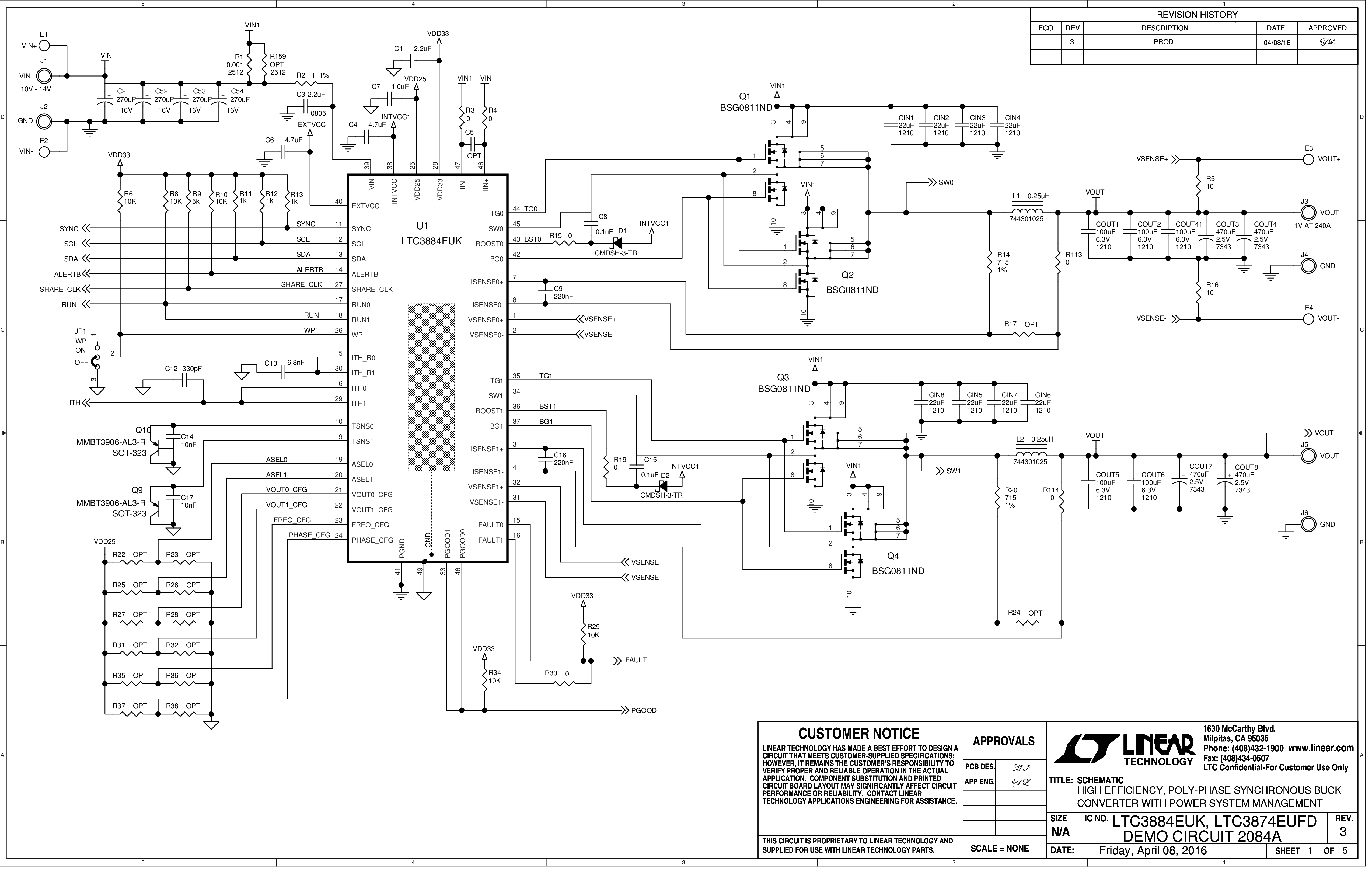

DC2084A Demo Board Schematic Image
DC2229A-B
LTC3877/LTC3874 Demo Board | 4-Phase Buck Controller with VID Inputs, Sub-mΩ DCR Sensing, 6V ≤ VIN ≤ 14V, VOUT = 0.6V to 1.23V at 120A
DC2229A - Schematic

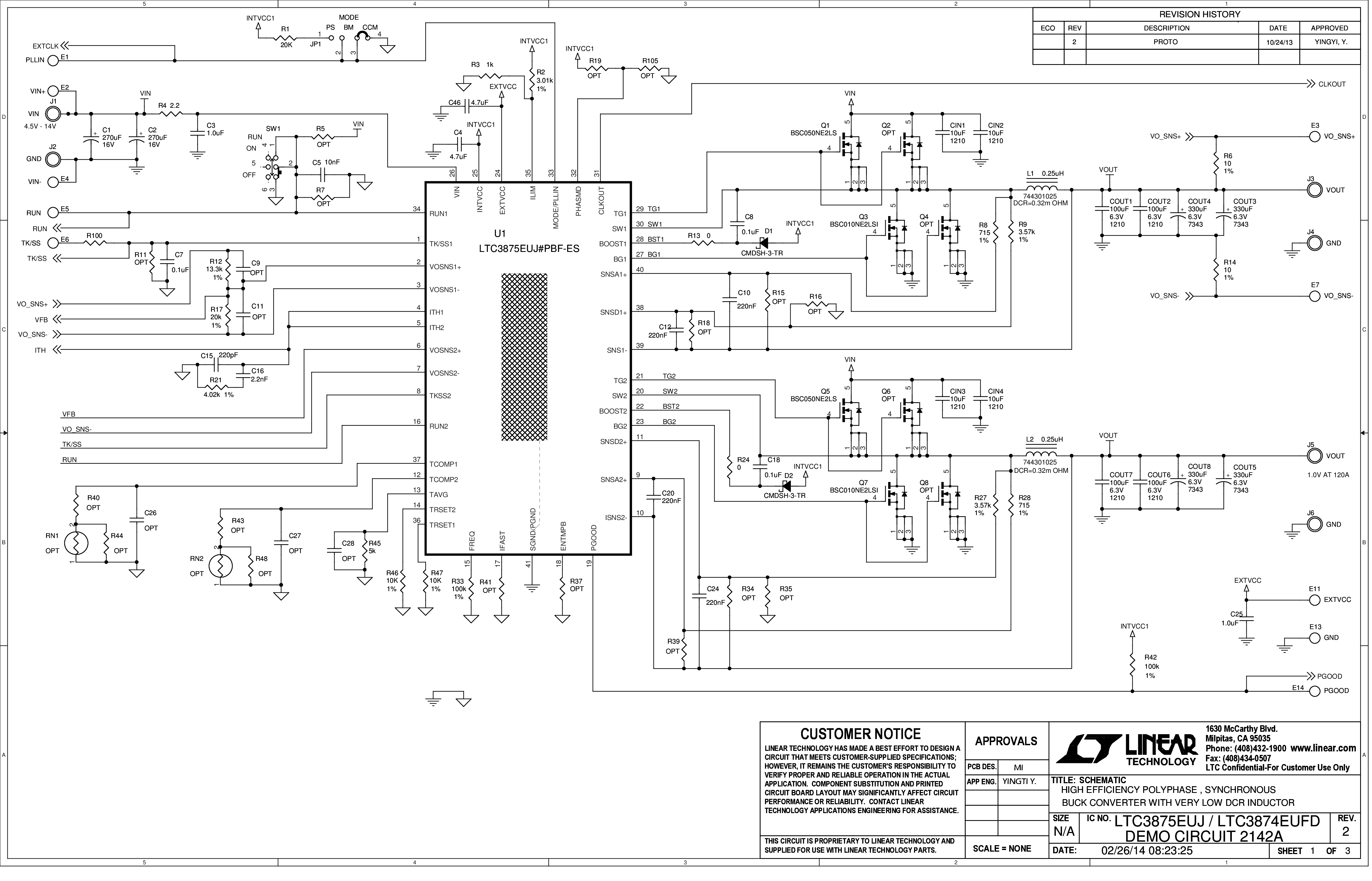

DC2142A
