概览

优势和特点

  • 输入电压范围:1.6V至45V
  • 输出电流:500mA
  • 压差:300mV

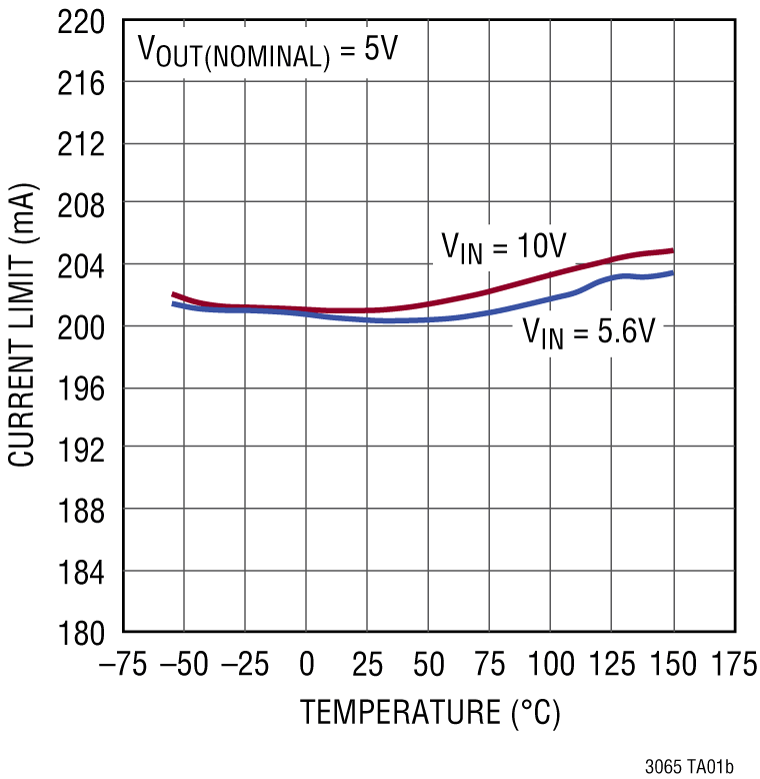

  • 可编程精密限流:±10%
  • 电源良好指示
  • 低噪声:25μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = VOUT(MIN) = 600mV)
  • 输出容差:±2% (在整个线路、负载与温度范围内)
  • 限流折返保护/li>
  • 采用低ESR、陶瓷输出电容(最小值3.3µF)便可稳定工作
  • 单电容软启动基准电压源和较低的输出噪声
  • 关断电流:<1µA
  • 电池反接和限热保护

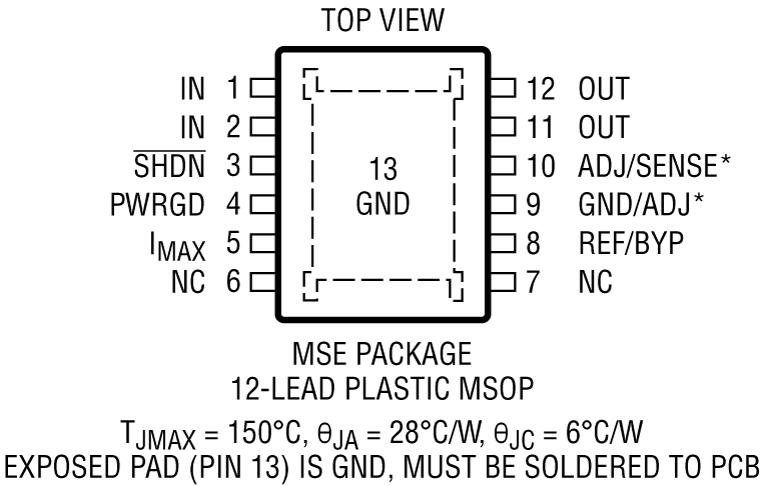

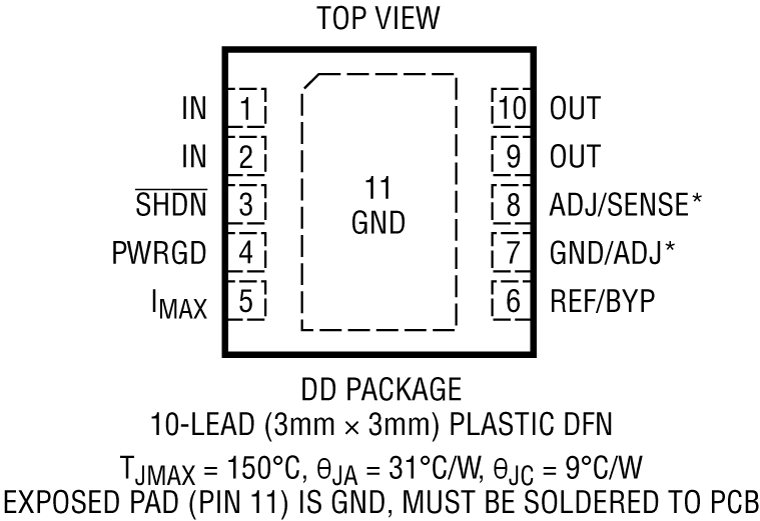

  • 10 引脚 3mm x 3mm DFN和12引脚MSOP封装
  • 通过AEC-Q100汽车应用认证

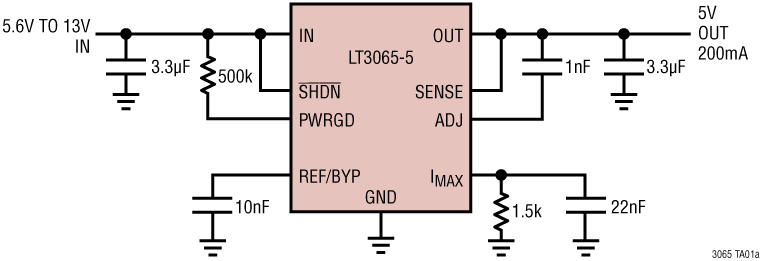

产品详情

LT3065系列为微功耗、低噪声、低压差(LDO)线性稳压器,支持1.6V至45V的输入电压范围。这些器件提供500mA输出电流,具有300mV的典型压差。单个外部电容提供可编程低噪声基准电压源性能和输出软启动功能。

可通过单个外部电阻在宽输入电压和温度范围内对LT3065限流特性(精确至±10%)进行编程。PWRGD标志指示输出调节。

LT3065优化了稳定性和瞬态响应,具有低ESR陶瓷电容,需要最小3.3µF的电容。内部保护电路包括具有折返功能的限流、限热、电池反接保护、反向电流保护和反向输出保护。

LT3065提供1.2V、1.5V、1.8V、2.5V、3.3V和5V的固定输出电压,且作为可调器件,具有0.6V至40V的输出电压范围。LT3065采用散热增强型10引脚3mm × 3mm DFN和12引脚MSOP两种封装。

应用

  • 电池供电系统
  • 汽车电源
  • 工业电源
  • 航空电源
  • 便携式仪表

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

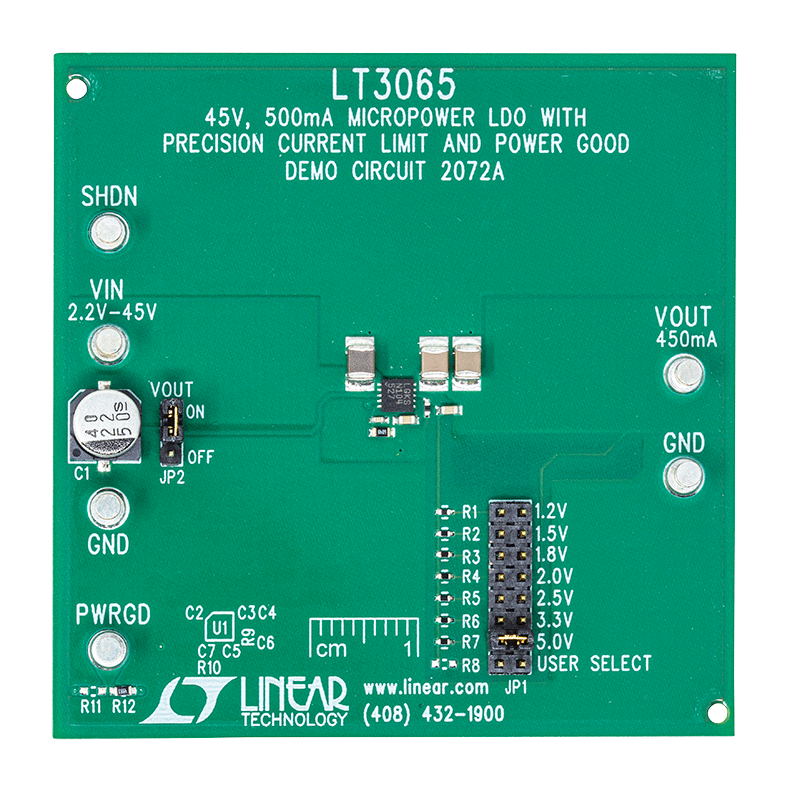

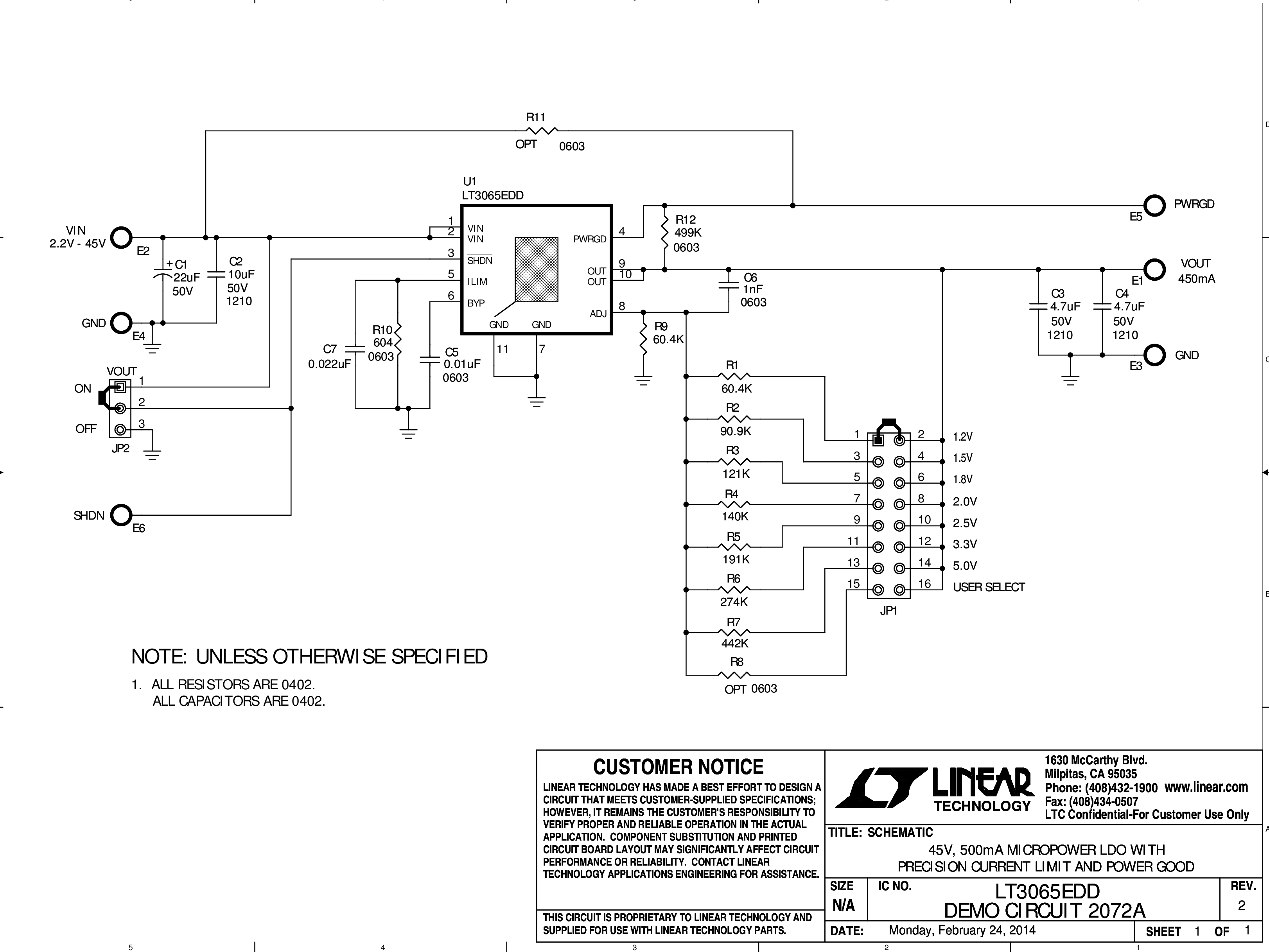

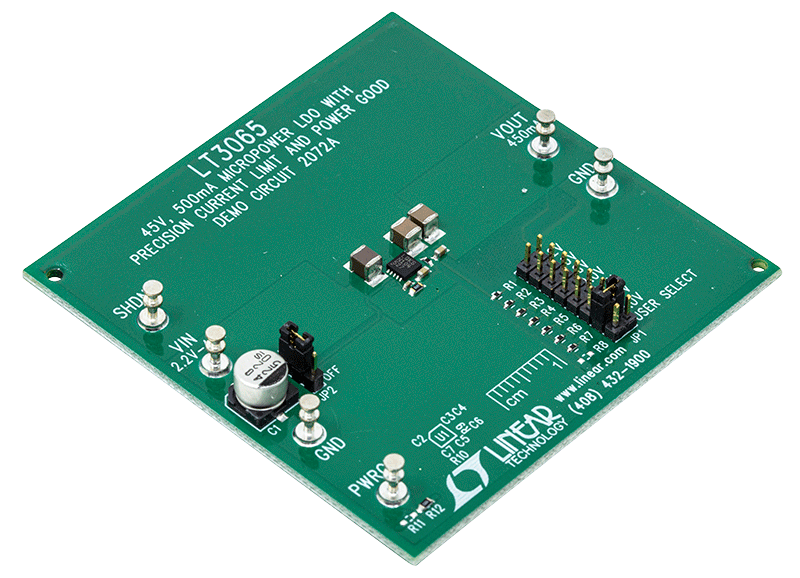

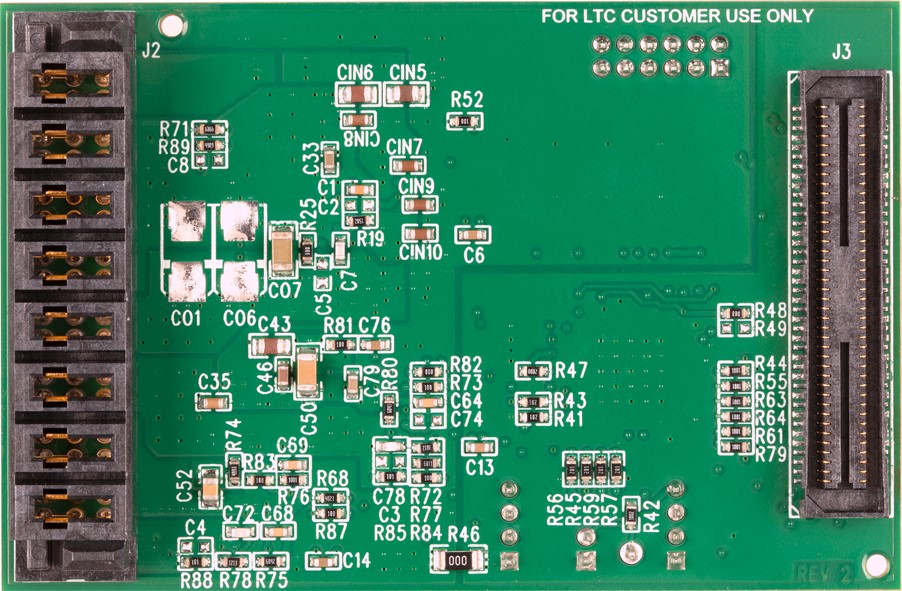

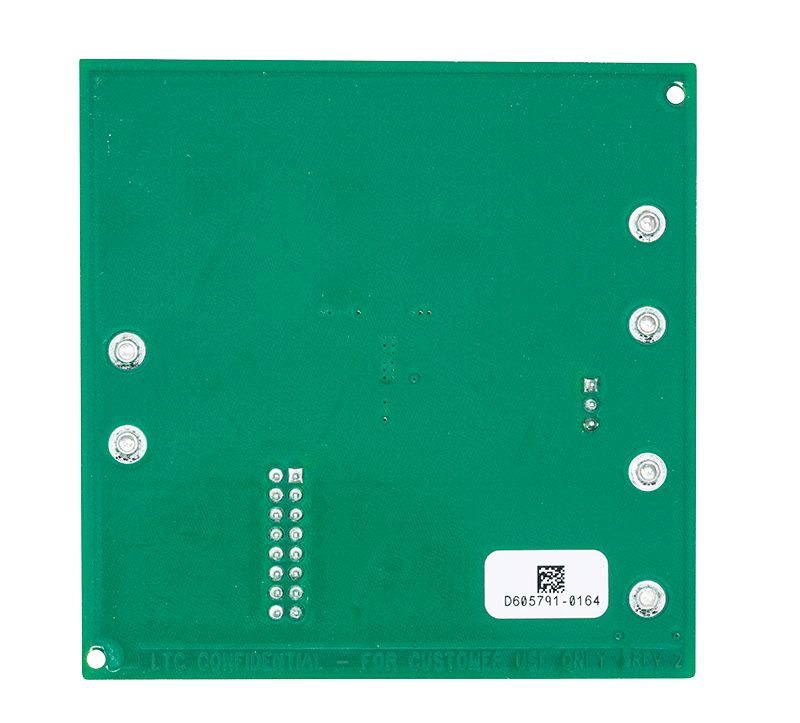

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT3065

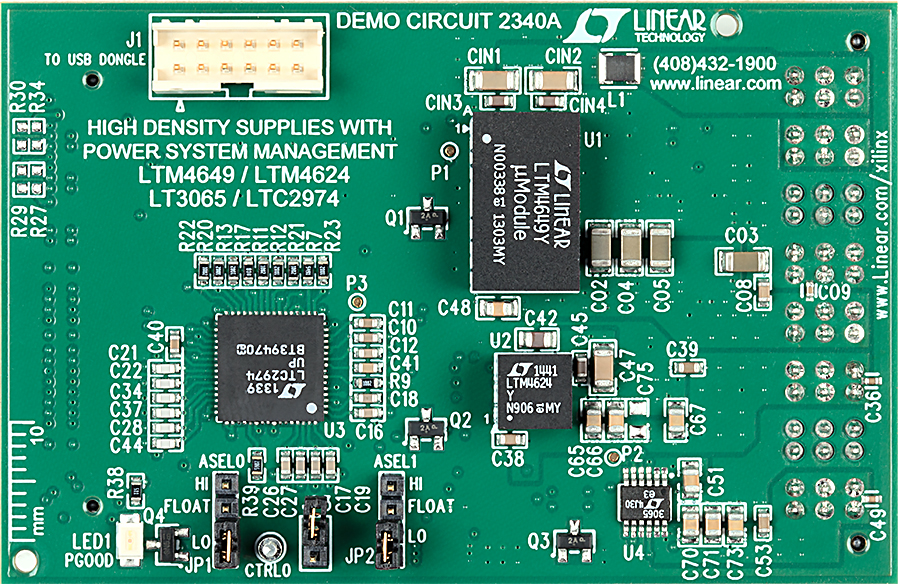

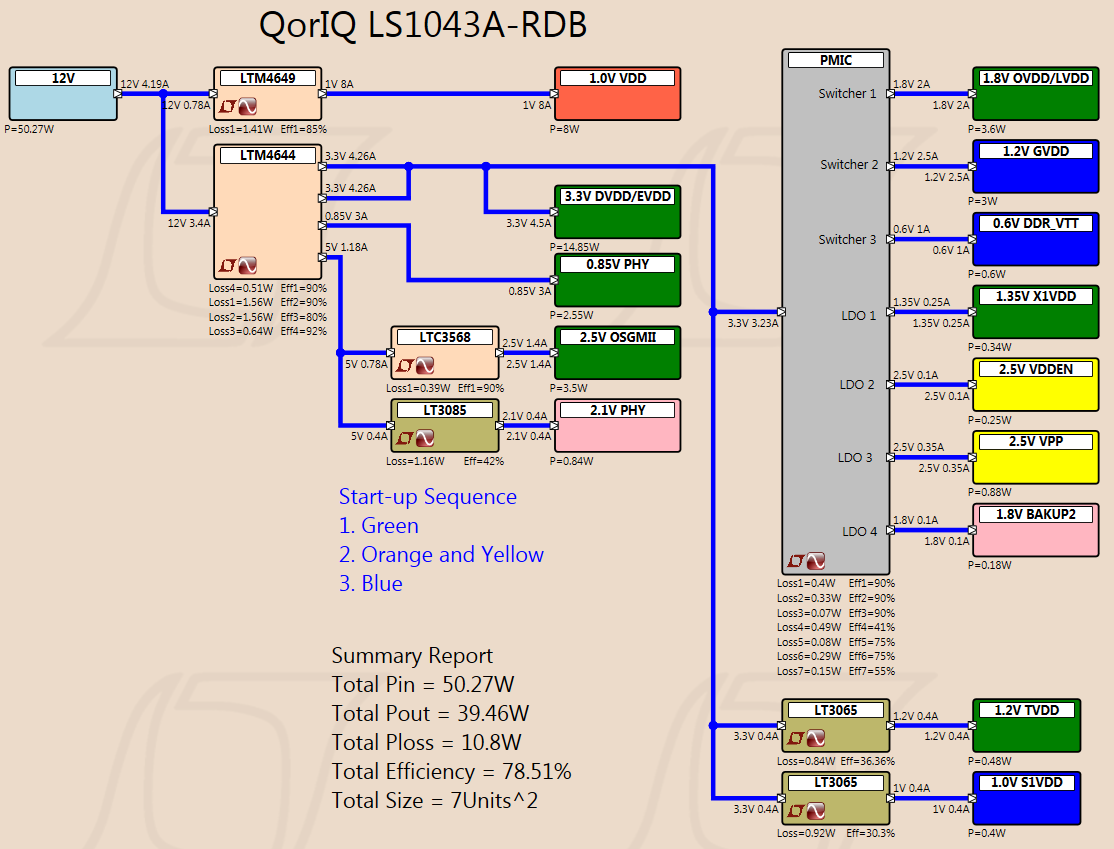

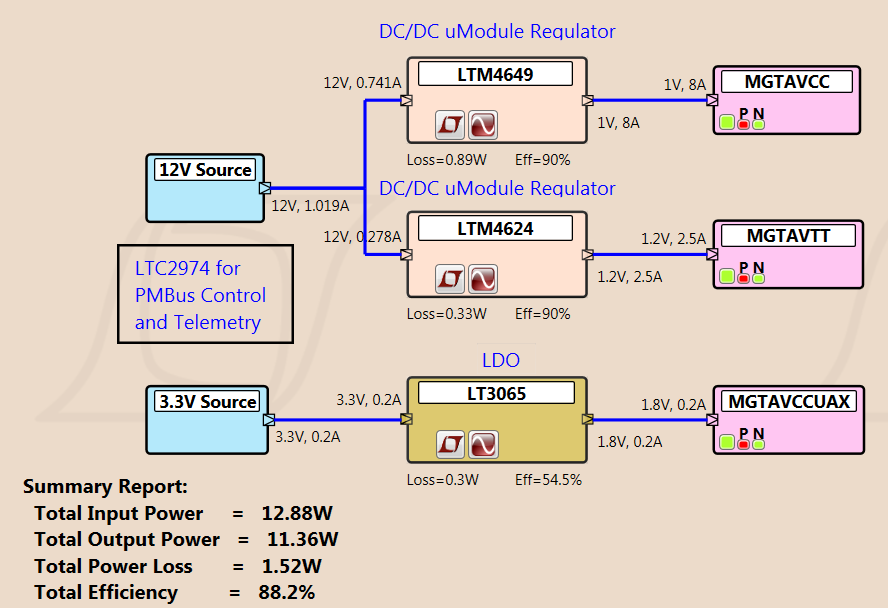

参考电路 (2)
