特性
- 采用纤巧型电容器和电感器
-
高频运作：高达 4MHz
-
低 RDS(ON) 内部开关：0.110Ω
-
高效率：达 96%
-
可在采用陶瓷电容器时保持稳定
-
旨在获得超卓电压和负载瞬态响应的电流模式操作
-
短路保护
-
低压差操作：100% 占空比
-
低停机电流：IQ ≤ 1μA
-
低静态电流：60μA
-
输出电压范围：0.8V 至 5V
-
可选的突发模式 (Burst Mode®) 操作
-
可同步至外部时钟
-
小型 3mm x 3mm、10 引脚 DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®3568 是一款恒定频率、同步降压型 DC/DC 转换器。这款以中等功率应用为对像的器件可在 2.5V 至 5.5V 的输入电压范围内工作，并具有一个高至 4MHz 的用户可配置工作频率，因而允许使用纤巧和低成本的电容器，以及高度仅 2mm 或更低的电感器。输出电压可在 0.8V 至 5V 的范围内调节。具额定峰值电流为 2.4A 的内部同步 0.11Ω 电源开关提供了高效率。LTC3568 所采用的电流模式架构和外部补偿能在很宽负载和输出电容范围内对瞬态响应进行优化。
LTC3568 可配置成自动节电的突发模式操作，以便在负载电流降至连续操作所需水平以下时减少栅极充放电损耗。为了降低噪声和 RF 干扰，可通过 SYNC / MODE 引脚配置来执行脉冲跳跃或提供强制的连续操作。
为了进一步延长电池的使用寿命，P 沟道 MOSFET 在低压差条件下 (100% 占空比) 连续导通，并具有 60μA 的低静态电流。在停机模式中，该器件的吸收电流 <1μA。
Applications
- 笔记本电脑
- 数码相机
- 蜂窝电话
- 手持式仪器
- 板载电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3568
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
368.00K
可靠性数据
1
25.65 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3568EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3568EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3568IDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3568IDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
- LTC3568EDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3568EDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3568IDD#PBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3568IDD#TRPBF
- 引脚/封装图-中文版
-
10-Lead DFN (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1

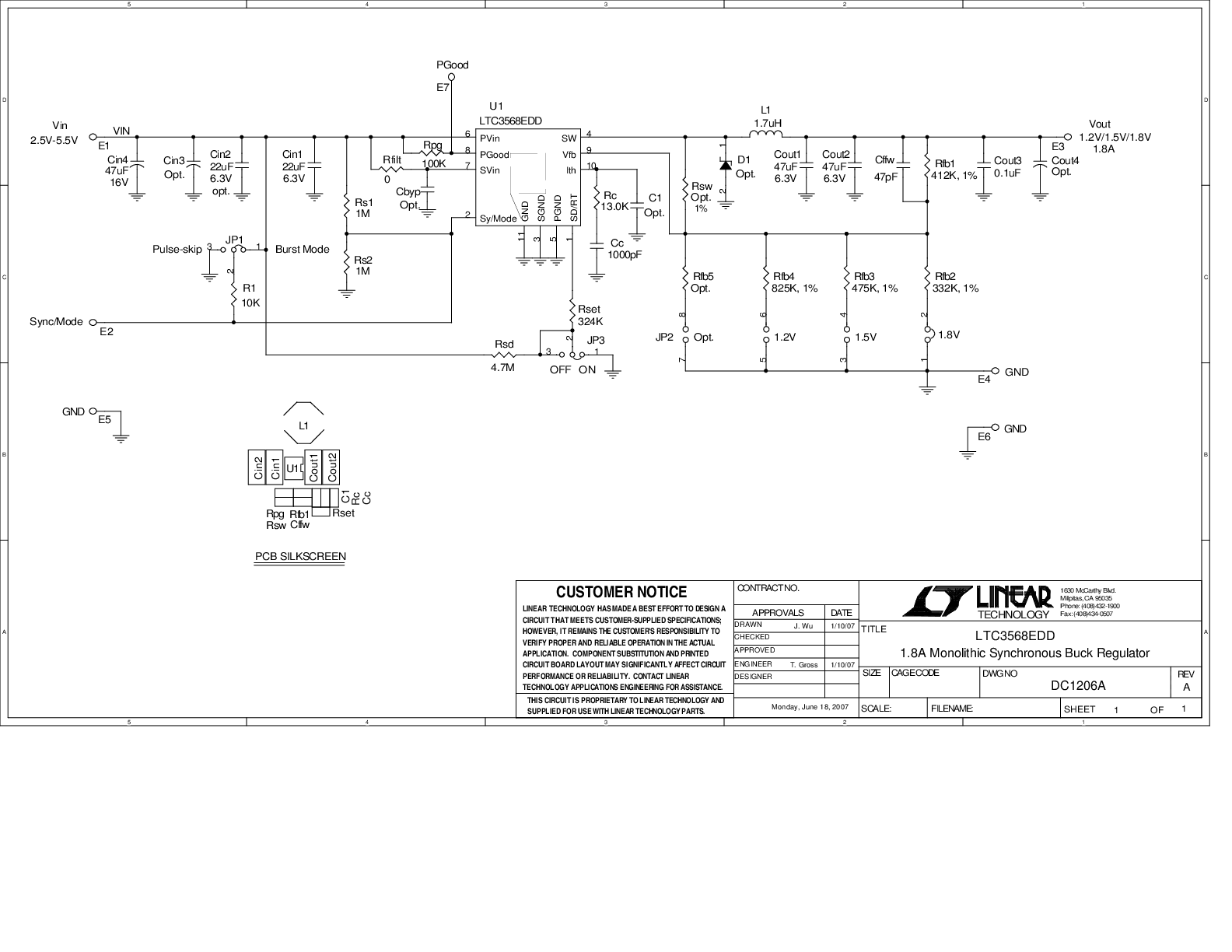

DC1206A
LTC3568EDD Demo Board | 2.25V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V at 1.8A
产品详情
Demonstration circuit 1206 is a step-down converter, using the LTC3568 monolithic synchronous buck regulator. The DC1206 has an input voltage range of 2.25V to 5.5V, and is capable of delivering up to 1.8A of output current at a minimum input voltage of 2.25V. The output voltage of the DC1206 can be set as low as 0.8V, the reference voltage of the LTC3568. At low load currents, the DC1206 can operate in either noise sensitive applications, due to the capability of the LTC3568 to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3568 can also operate in Burst-Mode®. During Burst-Mode® operation, the output ripple voltage is still low – less than 30 mV – due to the improvements made in the design of the LTC3568.
资料
Lt Spice
参考电路 1
NXP (Freescale) QorIQ LS1043A-RDB
参考设计
Info:参考设计
特性和优点
- Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
- Our reference designs are supported by an intuitive design tool set and IP
- Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
