DC2268A-F

产品详情

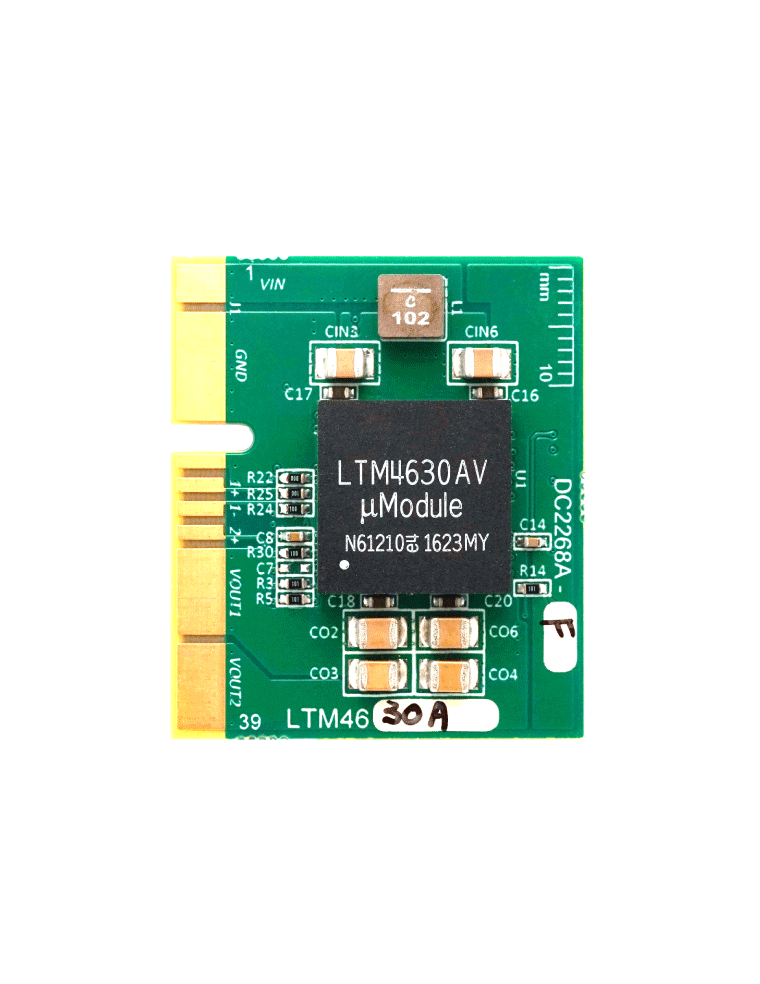

演示电路 2268A-F 是 PCB 占板面积紧凑型 (1.5 英寸 × 1.2 英寸) 高效率、高密度、双通道 8A 开关模式降压型电源。它采用了 LTM4630A μModule^® 稳压器。输入电压范围为 4.5V 至 15V。输出电压可编程范围为 0.6V 至 5.3V。DC2268A-F 每个通道可提供高达 18A (最大值) 的电流。如数据手册中所述，对于某些 V_IN、V_OUT 和热状况，必需进行输出电流降额。在重负载条件下，该演示板以连续导通模式运行。为了在低负载电流下实现高效率，在对噪声敏感的应用中，电阻跳线 (R1/R2) 选择脉冲跳跃模式，而在噪声不太敏感的应用中，则选择突发模式 (Burst-Mode^®)。对于带可选跳线电阻器的单路 36A 输出解决方案，两个输出可以并联连接。该演示板使用户可通过 TRACK/SS 引脚设置其输出的斜坡上升和下降方式。远端输出电压检测可用于改善负载点上的输出电压调节。在对噪声敏感的应用中，可选的输入电感器 L1 可降低 EMI 噪声。DC2268A 可容易地插入边缘连接器以进行测试和调试。由于具有这些特性，加上 LTM4630A 可采用紧凑的 16mm × 16mm × 4.41mm LGA 封装，因而使其成为许多高密度负载点调节应用的理想选择。必须将本演示手册与 LTM4630A 数据手册配合阅读，以便处理或修改 DC2268A-F。
