LTM4622A

双通道超薄 2A 或单通道 4A 降压型 DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.D)
Documentation 查看所有文档
LTspice LTM4622A - Step-Down (Buck) Regulators Download 1.46 KB LTspice LTM4622A Demo Circuit - Dual Step-Down µModule Regulator (4-20V to 5V @ 2A & 3.3V @ 2A) Download 3.00KB
产品模型 5
特性
  • 占板面积 <1cm2 的完整解决方案
  • 宽输入电压范围：3.6V 至 20V
  • 1.5V 至 12V 输出电压
  • 双通道 2A (3A 峰值) 或单通道 4A 输出电流
  • 在整个负载、电压和温度范围内提供 ±1.5% 的最大总输出电压调节误差
  • 电流模式控制、快速瞬态响应
  • 外部频率同步
  • 多相可并联和均流
  • 输出电压跟踪和软启动能力
  • 可选的突发模式 (Burst Mode®) 操作
  • 过压输入和过热保护
  • 电源良好指示器
  • 6.25mm x 6.25mm x 1.82mm LGA 和 6.25mm x 6.25mm x 2.42mm BGA 封装
更多细节
show more Icon

LTM4622A 是一款完整的双通道 2A 降压型开关模式μModule® (微型模块) 稳压器，其采用纤巧的超薄型6.25mm x 6.25mm x 1.82mm LGA 封装和 6.25mm x 6.25mm x 2.42mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4622A 可在一个 3.6V 至 20V 的输入电压范围内工作，支持一个 1.5V 至 12V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供双通道 2A 连续、3A 峰值输出电流。仅需少量的陶瓷输入和输出电容器。

LTM4622A 支持可选的突发模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括输入过压、输出过流和过热保护。

LTM4622A 具有 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。

器件型号 VIN 范围 VOUT 范围 IOUT
LTM4622 3.6V至 20V 0.6V 至5.5V 双通道2.5A或单通道5A
LTM4622A 3.6V 至20V 1.5V 至 12V 双通道 2A 或单通道 4A

应用

  • 通用负载点转换
  • 电信、网络和工业设备
  • 医疗诊断设备
  • 测试和调试系统
Show More Arrow image
file 查看数据手册 (Rev.D)
Documentation 查看所有文档
LTspice LTM4622A - Step-Down (Buck) Regulators Download 1.46 KB LTspice LTM4622A Demo Circuit - Dual Step-Down µModule Regulator (4-20V to 5V @ 2A & 3.3V @ 2A) Download 3.00KB
产品模型 5
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM4622A

文档

10
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 信息
  • 用户手册
  • 数据手册
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/21/2024
英文

LTM4622A: Dual Ultrathin 2A or Single 4A Step-Down DC/DC μModule Regulator Data Sheet (Rev.D)

打开PDF文件

redirect
2.52 M
download

下载 PDF

PDF Vector

PDF

更新 07/18/2017
日文

LTM4622A: 超薄型デュアル2Aまたはシングル4A 降圧DC/DC μModuleレギュレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

用户手册

1

PDF Vector

PDF

更新 06/13/2017
英文
DC2568A - Demo Manual redirect icon

617.00K

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 11/01/2018
英文
Communications Equipment Makers Demand High Power Outputs and Small Solution Footprints redirect icon

PDF Vector

HTML

更新 11/01/2018
中文
通信设备制造商需要高功率输出和小尺寸解决方案 redirect icon

PDF Vector

HTML

更新 11/01/2018
日文
通信機器メーカーが求める高出力と小型のソリューション・フットプリント redirect icon

设计笔记

3

PDF Vector

HTML

更新 03/01/2020
英文
3.6 V Input, Dual Output µModule Buck Regulator Produces 2 A per Channel in a 3 mm × 4 mm Footprint redirect icon

PDF Vector

HTML

更新 03/01/2020
中文
3.6 V输入、双路输出µModule降压稳压器以3 mm × 4 mm小尺寸为每通道提供2 A电流 redirect icon

PDF Vector

HTML

更新 03/01/2020
日文
3mm × 4mmのフットプリントでチャンネルあたり2Aの電流を生成する3.6V入力、デュアル出力のµModule降圧レギュレータ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 5
show more Icon

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM4622AEV#PBF 25-Lead LGA (6.25mm x 6.25mm x 1.82mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM4622AEY#PBF 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM4622AIV#PBF 25-Lead LGA (6.25mm x 6.25mm x 1.82mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM4622AIY 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM4622AIY#PBF 25-Lead BGA (6.25mm x 6.25mm x 2.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 29, 2024

- 24_0140

LTM4622A Datasheet Revision

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN24_0140_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

6月 26, 2019

- 19_0116

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN19_0116_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Marking Comparison

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 29, 2024

- 24_0140

arrow down

LTM4622A Datasheet Revision

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN24_0140_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon
7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon
6月 26, 2019

- 19_0116

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4622/LTM4622A

LTM4622AEV#PBF

量产

LTM4622AEY#PBF

量产

LTM4622AIV#PBF

量产

LTM4622AIY

量产

LTM4622AIY#PBF

量产

pdf

PCN19_0116_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Marking Comparison

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

数字电源系统管理器1
LTC2975
popup image
Cart

推荐新设计使用

具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

部分模型 产品周期 描述
LTM4622
popup image
Cart

推荐新设计使用

双通道、超薄、2.5A 或单 5A 降压型 DC/DC μModule 稳压器

LTM4623
popup image
Cart

推荐新设计使用

超薄、20VIN、3A 降压型 DC/DC μModule 稳压器

评估套件 1

reference details image

DC2568A

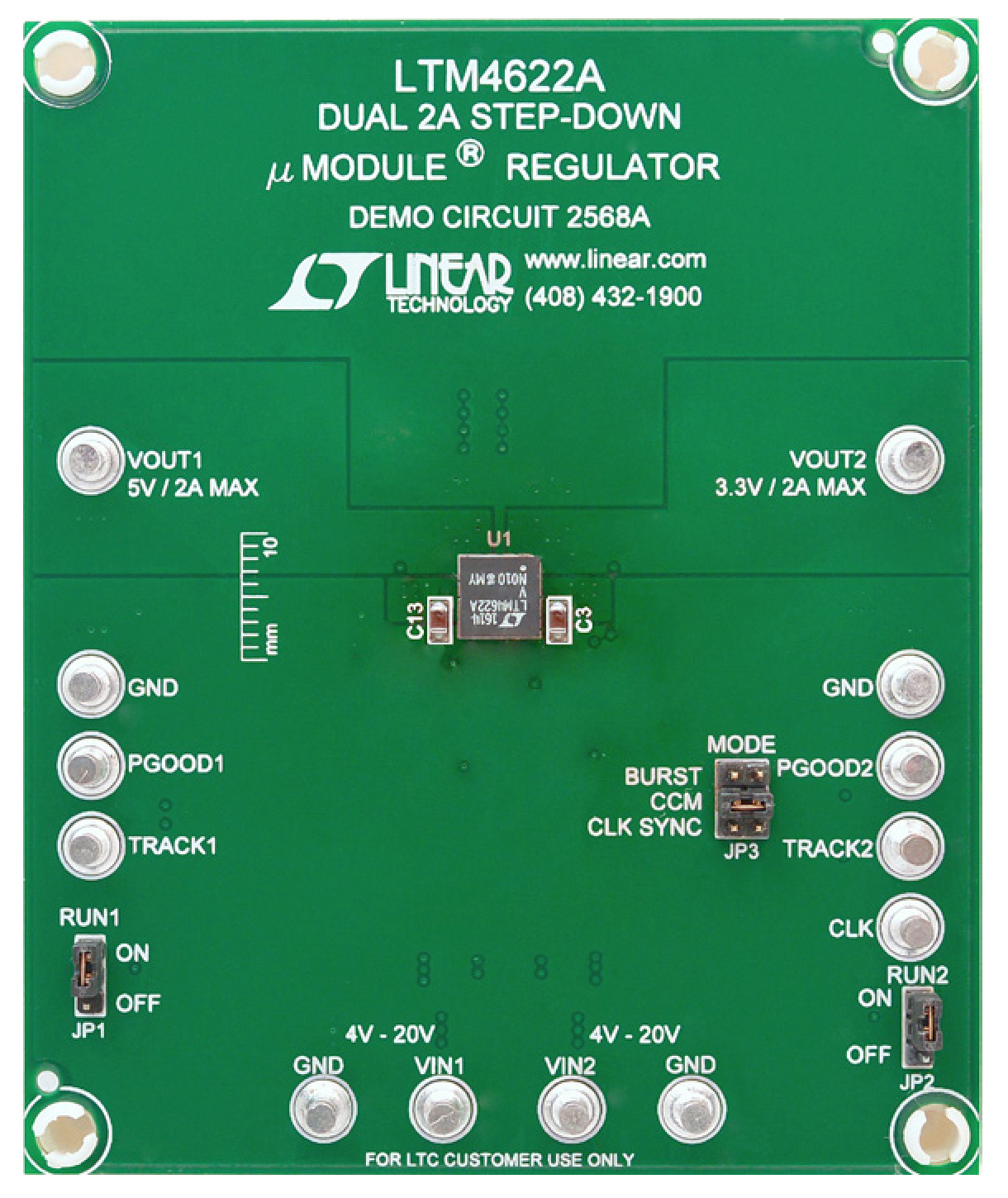

LTM4622A演示板 | 超薄双通道降压μModule；4V ≤ VIN ≤ 20V，VOUT1 = 5V (2A)，VOUT2 = 3.3V (2A)

zoom

DC2568A

LTM4622A演示板 | 超薄双通道降压μModule；4V ≤ VIN ≤ 20V，VOUT1 = 5V (2A)，VOUT2 = 3.3V (2A)

download icon

下载

 print icon

打印
DC2568A
LTM4622A演示板 | 超薄双通道降压μModule；4V ≤ VIN ≤ 20V，VOUT1 = 5V (2A)，VOUT2 = 3.3V (2A)
立即购买 更多内容

产品详情

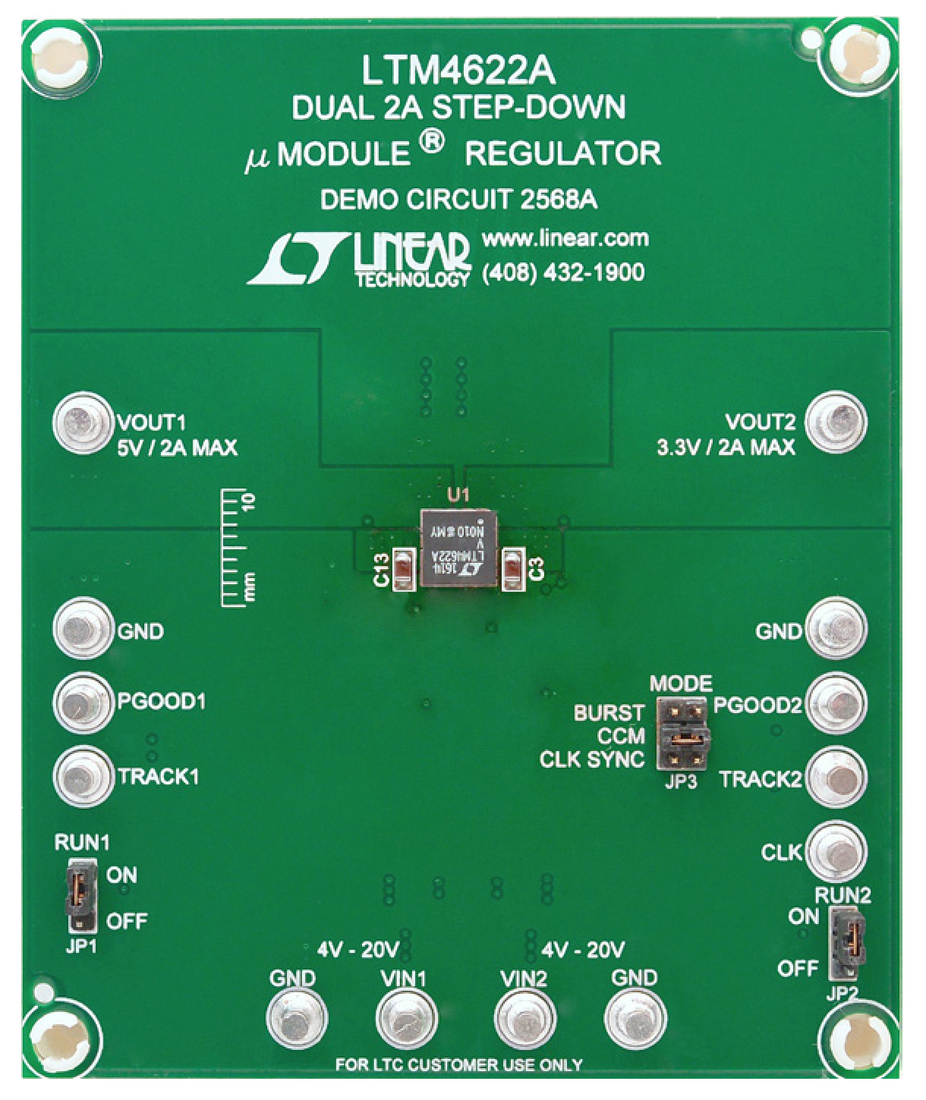

演示电路2568A采用LTM4622A μModule®稳压器。这是一款微小纤薄型高性能、高效率、双通道降压型稳压器。LTM4622A的工作输入电压范围为3.6 V至20 V，能够为每个通道提供高达2A的输出电流。每个输出电压的可编程范围为1.5V至12V。LTM4622A是一款完整的纤薄型DC-DC负载点稳压器，采用耐热性能增强型6.25 mm × 6.25 mm × 1.82 mm LGA封装，仅需几个输入和输出电容器。可通过TRACK/SS引脚提供输出电压跟踪，用于电源轨时序监控。通过MODE引脚可实现外部时钟同步。要在低负载电流下实现高效率，可以在噪声敏感度较低的应用中使用MODE引脚跳线(JP3)选择Burst Mode®选项进行操作。要处理或修改演示电路2568A，必须仔细阅读此演示手册与LTM4622A数据手册。

资料

pdf icon

PDF

DC2568A - Schematic Download

38.00K

pdf icon

PDF

DC2568A - Demo Manual Download

617.00K

pdf icon

ZIP

DC2568A - Design Files Download

3.00M

更多 Arrow image

评估套件1

evaluation kit item images

DC2568A

LTM4622A演示板 | 超薄双通道降压μModule；4V ≤ VIN ≤ 20V，VOUT1 = 5V (2A)，VOUT2 = 3.3V (2A)

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTM4622A - Step-Down (Buck) Regulators Download

1.46 K

spice tool Lt Spice

LTM4622A Demo Circuit - Dual Step-Down µModule Regulator (4-20V to 5V @ 2A & 3.3V @ 2A) Download

3.00K
