LTC2928

推荐用于新设计

多通道电源排序器和监控器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无需软件即可轻松配置电源管理
  • 每个器件能控制多达 4 个电源
  • 可通过级联来实现对更多电源的排序和监控
  • 具可调时间位置的阶段式电源排序
  • 故障事件报告和诊断
  • 在发生故障时可选择执行系统停机
  • 1.5% 的欠压监视准确度
  • 过压和 / 或故障指示
  • 可配置的欠压和过压门限
  • 充电泵使能引脚驱动 N 沟道 MOSFET
  • 采用 2.9V 至 16.5V 电压运作

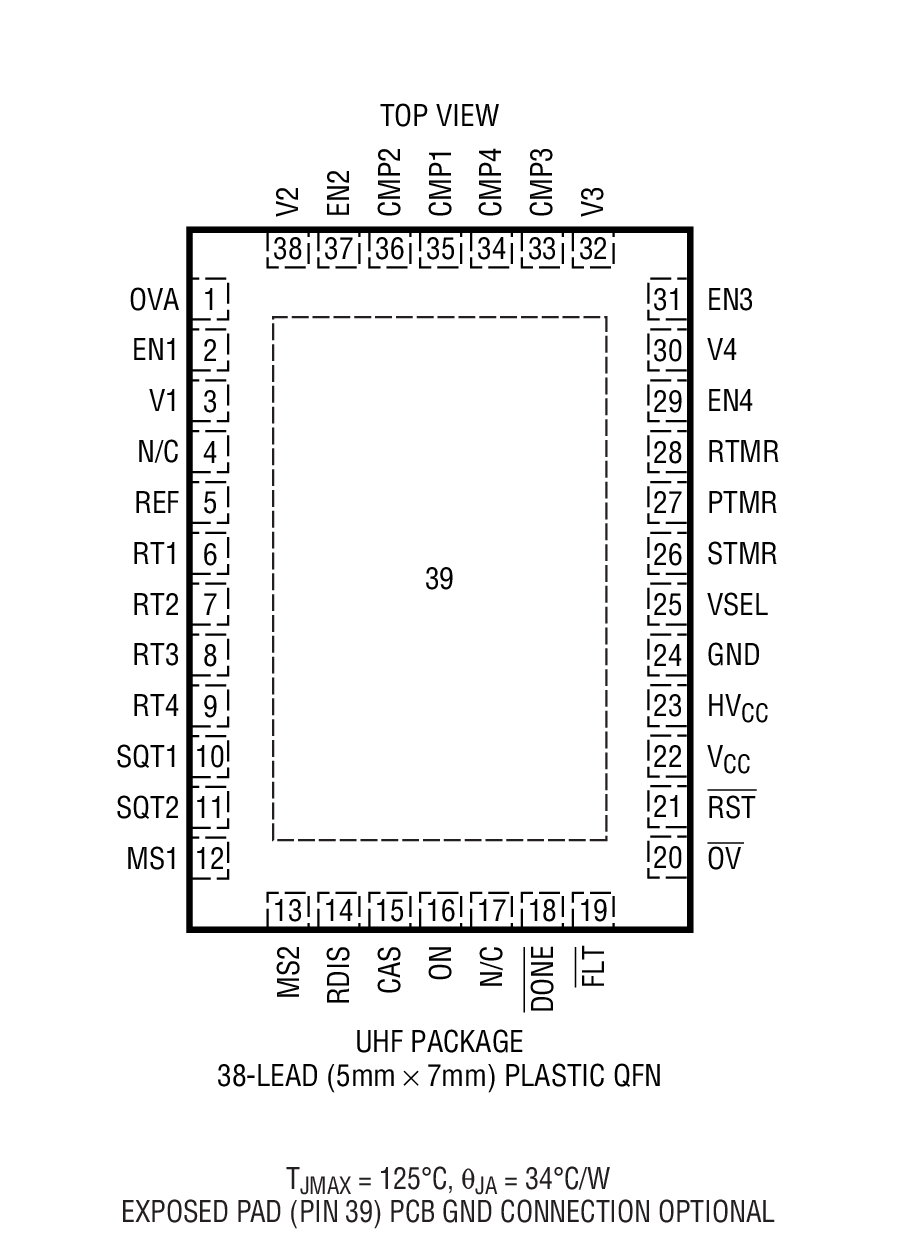

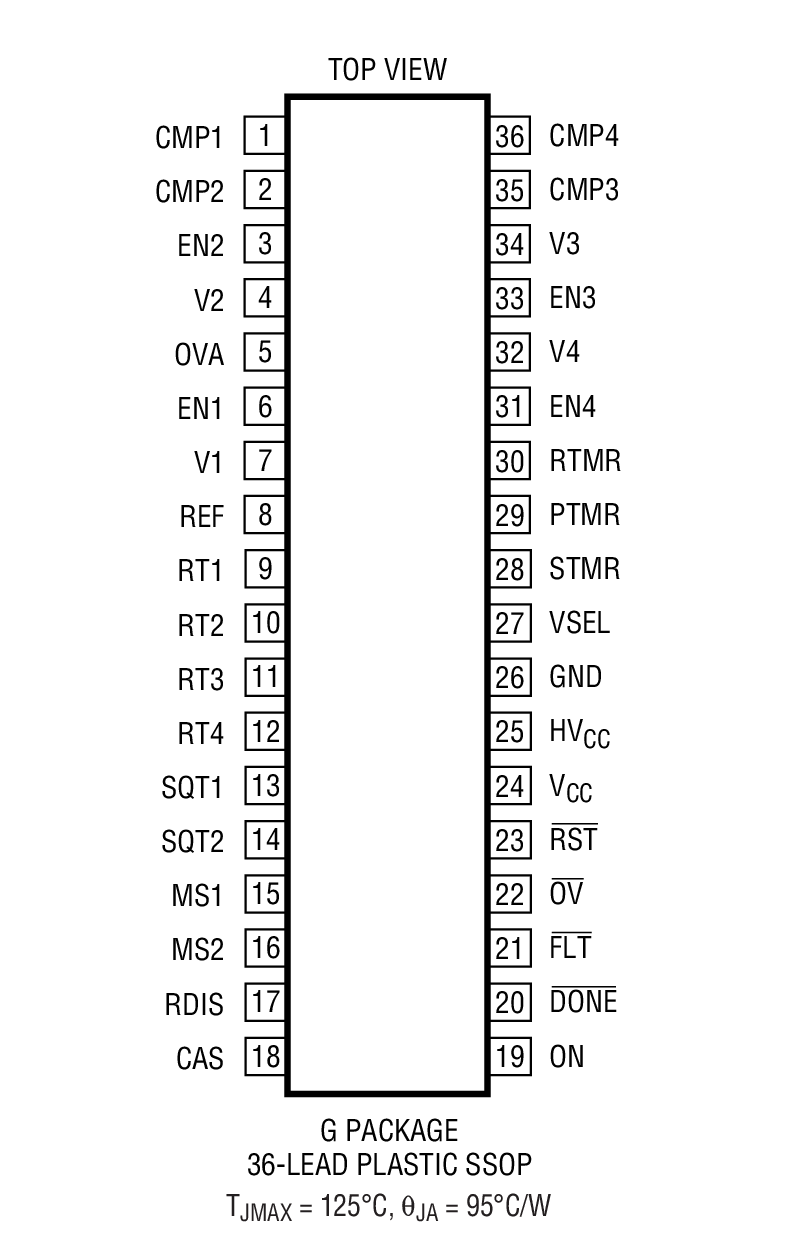

  • 5mm x 7mm 38 引脚 QFN 封装和 36 引脚 SSOP 封装

LTC2928 是一款四通道可级联式电源排序器和高准确度监控器。排序门限、次序和定时的配置仅需少量的外部组件，从而免除了在系统开发过程中进行 PCB 布局和软件变更的需要。可以容易地把多个 LTC2928 连接起来以对数目不限的电源实施排序。

排序输出负责控制电源使能引脚或 N 沟道传输门管。具专用输出的高精度输入比较器能以 1.5% 的准确度来监视电源电压。监控功能包括欠压和过压监视与报告以及微处理器 (μP) 复位发生。可以强制 RST 为高电平以补助裕度测试。

应用故障 (不管是在内部产生还是在外部产生) 会使所有的受控电源停机。将报告故障的类型和起因以供诊断之用。提供了个别通道控制以独立地执行使能输出和监控功能。

一个高电压输入使得 LTC2928 能够采用高达 16.5V 的电压来供电。一个缓冲基准输出允许执行单个负电源排序和监视操作。

应用

  • 网络 / 电信基础设施
  • 针对多个 I/O 及内核电压的排序
  • 电源管理
LTC2928
多通道电源排序器和监控器

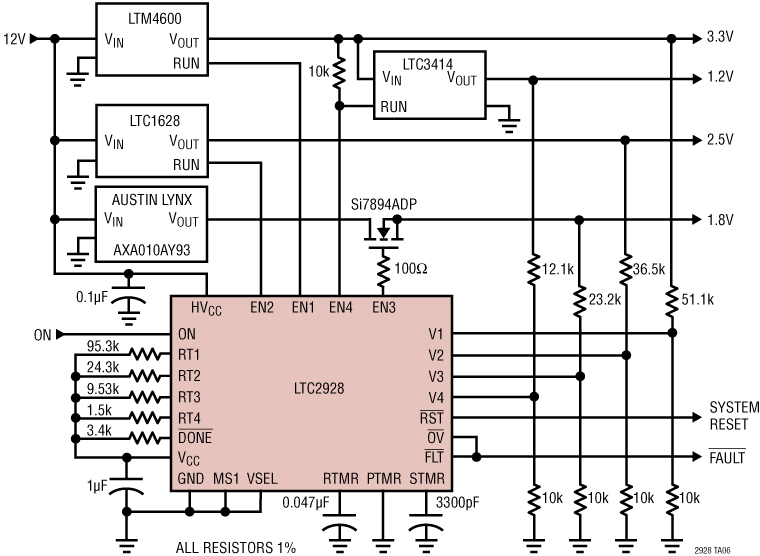

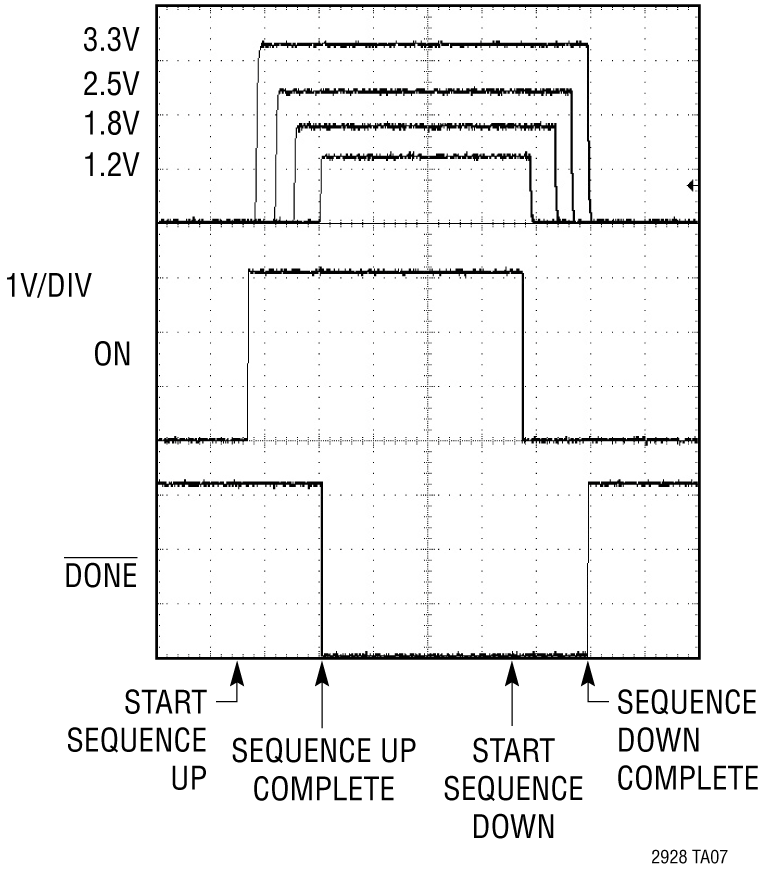

LTC2928 Application Circuit LTC2928 Performance Graph Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 3

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC2928
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1029B

带故障Rep的4通道时序控制器和电源监控器LTC2928

立即购买 更多内容

产品详情

演示电路1029B用于评估LTC2928多通道电源时序控制器和电源监控器的性能。

LTC2928在上电和关断时可定义并监控多达四个电源通道，并在稳态下监控这些输出。通过使用LTC2928输出控制电源使能输入或N通道MOSFET栅极来实现时序控制。监控功能包括欠压和过压监控，并在发生系统故障时捕获输出状态信息。
DC1029B
带故障Rep的4通道时序控制器和电源监控器LTC2928

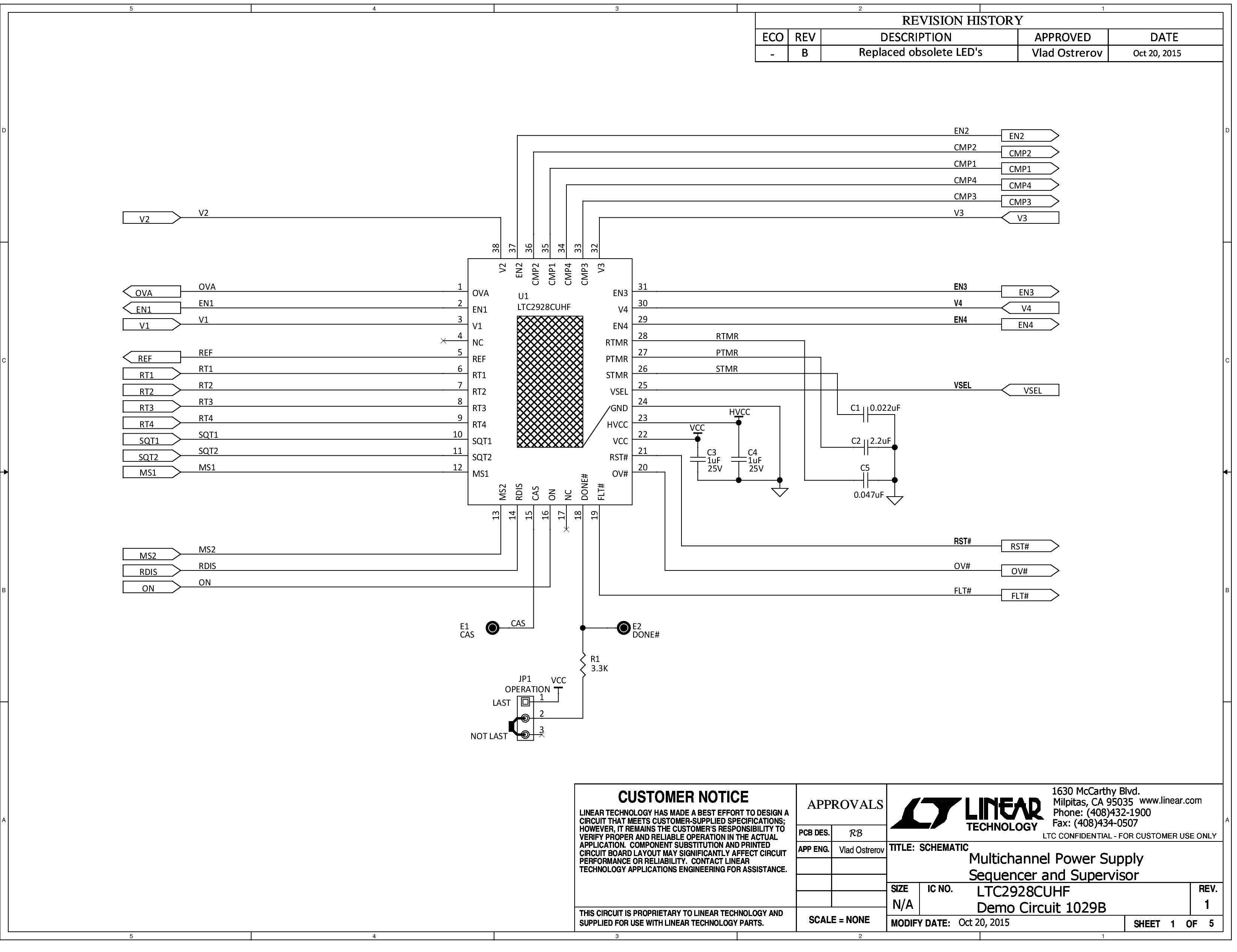

DC1029B - Schematic
