ADM7154

600 mA、超低噪声、高PSRR、RF线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输入电压范围:2.3 V5.5 V
  • 最大负载电流:600 mA
  • 低噪声
    • 100 Hz100 kHz总积分噪声:0.9 µV rms
    • 10 Hz100 kHz总积分噪声:1.6 µV rms
  • 噪声频谱密度:1.5 nV/√Hz10 kHz1 MHz
  • PSRR90 dB200 Hz200 kHz);58 dB (1 MHz)VOUT = 3.3 VVIN = 3.8 V
  • 电压差:120 mV(典型值,VOUT = 3.3 VIOUT = 600 mA
  • 初始精度:±0.5%
  • 在整个线路、负载与温度范围内的精度:−2.0%(最小值),
  • +1.5%(最大值,−40°C+85°C
  • 静态电流:IGND = 4 mA(空载)
  • 低关断电流:0.2 μA
  • 使用10 µF陶瓷型输出电容保持稳定
  • 可调和固定输出电压选项:1.2 V1.8 V2.5 V2.8 V3.0 V3.3 V(提供1.2 V3.3 V范围内的16种标准电压)

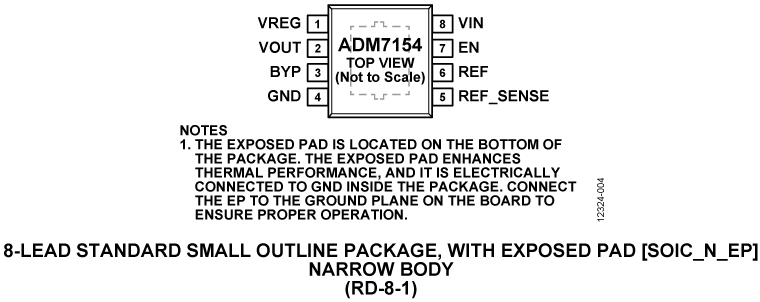

  • 8引脚LFCSP8引脚SOIC封装
  • 精密使能
  • ADIsimPower工具支持
更多细节
show more Icon

ADM7154是一款线性稳压器,采用2.3 V5.5 V电源供电,最大负载电流为600 mA。该器件采用先进的专有架构,提供高电源抑制和超低噪声特性,仅需一个10 μF陶瓷型输出电容,便可实现出色的线路与负载瞬态响应性能。

ADM7154提供16路标准输出电压。现有库存提供下列电压选项:1.2 V1.8 V2.5 V2.8 V3.0 V3.3 V。根据特殊要求,还可提供下列电压选项:1.3 V1.5 V1.6 V2.0 V2.2 V2.6 V2.7 V2.9 V3.1 V3.2 V

ADM7154稳压器的典型输出噪声为0.9 μV rms100 Hz100 kHz,固定输出电压),10 kHz1 MHz的噪声频谱密度为1.5 nV/√Hz

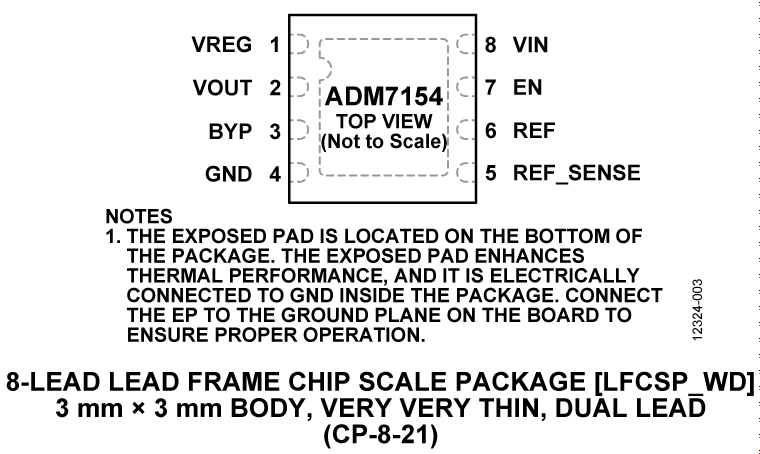

ADM7154提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装,不仅非常紧凑,而且还具有出色的散热性能,适合要求最大600 mA负载电流的薄型、小尺寸应用。

应用

  • 适应噪声敏感应用:PLLVCO和集成VCOPLL
  • 通信和基础设施
  • 回程链路和微波链路

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM7154ACPZ-1.2-R7
  • HTML
  • HTML
ADM7154ACPZ-1.8-R7
  • HTML
  • HTML
ADM7154ACPZ-2.5-R7
  • HTML
  • HTML
ADM7154ACPZ-2.8-R7
  • HTML
  • HTML
ADM7154ACPZ-3.0-R7
  • HTML
  • HTML
ADM7154ACPZ-3.3-R7
  • HTML
  • HTML
ADM7154ARDZ-1.2-R7
  • HTML
  • HTML
ADM7154ARDZ-1.8-R7
  • HTML
  • HTML
ADM7154ARDZ-2.5-R7
  • HTML
  • HTML
ADM7154ARDZ-2.8-R7
  • HTML
  • HTML
ADM7154ARDZ-3.0-R7
  • HTML
  • HTML
ADM7154ARDZ-3.3-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 8

reference details image

EVAL-HMCAD1511

HMCAD1511评估板

zoom

EVAL-HMCAD1511

HMCAD1511评估板

产品详情

HMCAD1520-EBZ (HMCAD1511-EBZ)支持12位(8位)、640MSPS (1GSPS)多通道模数转换器HMCAD1520 (HMCAD1511)。该电路板将LTM8078开关稳压器和ADM7154 LDO用作其电源,并将LTC6419用作可选高速ADC驱动器。该电路板可使用FMC (Vita57.1)连接器与FPGA开发板直接接口。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与EVAL-SDP-CH1Z数据捕获卡接口,允许用户下载捕获的数据进行分析。现可使用ACE软件包实现器件控制和后续数据分析。

reference details image

EVAL-HMCAD1520

HMCAD1520评估板

zoom

EVAL-HMCAD1520

HMCAD1520评估板

产品详情

HMCAD1520-EBZ (HMCAD1511-EBZ)支持12位(8位)、640MSPS (1GSPS)多通道模数转换器HMCAD1520 (HMCAD1511)。该电路板将LTM8078开关稳压器和ADM7154 LDO用作其电源,并将LTC6419用作可选高速ADC驱动器。该电路板可使用FMC (Vita57.1)连接器与FPGA开发板直接接口。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与EVAL-SDP-CH1Z数据捕获卡接口,允许用户下载捕获的数据进行分析。现可使用ACE软件包实现器件控制和后续数据分析。

reference details image

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

zoom

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

直接RF至基带发射无线电

特性和优点

  • TX
    • 16位12GSPS RFDAC
    • JESD204B接口
      • 8个通道,最高可达12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
    • 最大速率下的64位NCO
    • 模拟工作模式:
      • 正常模式:6GSPS DAC速率
        • 频率合成最高可达2.5GHz(第一奈奎斯特)
      • 混频模式:6GSPS DAC速率
        • 第2和第3奈奎斯特区中的频率合成
      • 2X正常模式:12GSPS DAC速率
        • 频率合成最高可达6GHz(第一奈奎斯特)
      • 出色的动态性能
  • RX
    • 3.2GHz全功率带宽(2.5GSPS时)
      • 噪声密度 = -149.5dBFs/Hz,ENOB = 9.5位
      • SFDR = 77 dBc(1GHz Ain,2.5Gsps)
      • SFDR = 77dBc(1.8GHz Ain,2.5Gsps)
    • +/-0.3 LSB DNL,+/-1.0 LSB INL
    • 双电源:1.3V和2.5V
    • 8或6通道JESD204B输出
    • 用于快速检测输出的可编程削波阈值
    • 每通道集成两个宽带数字下变频器(DDC)
      • 10位复数NCO
      • 2个级联半带滤波器(十进制/8、十进制/16)
    • 用于同步处理对齐的时间戳
      • SYSREF设置/保持检测器
    • 可编程中断(IRQ)事件监控器

产品详情

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板,展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC,可消除上一代发射器中的许多元件,如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线,从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC,AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件,以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦,最终为ADC,沿观测路径耦合返回至电路板。它负责板载时钟管理;所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

reference details image

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

zoom

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

多通道系统时钟器件

特性和优点

处理系统

  • 树莓派4,ARM Cortex-A72,2GB SDRAM

用户界面

  • 千兆以太网
  • 2 × USB 3.0端口
  • 2 × USB 2.0端口
  • SPI接口
  • GPIO
  • 2个双色LED
  • 引脚接头

时钟处理器件

  • HMC7044(高性能、3.2 GHz、14路输出抖动衰减器)
  • AD9545(1 PPS同步器和自适应时钟转换器)

时钟输出

  • 4 x TWINAX LVPECL交流和直流耦合,100Ω差值
  • 2 x SMA LVPECL交流耦合*
  • 4 x SMA CMOS*
  • 4 x SMA LVDS交流耦合*

*可配置差分输出,50Ω差值

时钟输入

  • 3个差分100Ω SMA时钟输入
  • PPS输入
  • SYNC输入
  • 10MHz输入

内部基准电压源

  • 100Mhz和122.88Mhz超低相位噪声VCXO (-165dBc/Hz)
  • 40Mhz和38.4Mhz TCXO (±1ppm) 50MHz OCXO(+/- 10ppb)
  • 内部基准电压源可通过软件配置

电源

  • DC 12V、3A插孔

产品详情

需要高度精准的频率和相位控制时钟源。该器件基于ADI AD9545和HMC7044而设计,大大简化了复杂系统中的时钟分配和多通道同步。该器件设计供训练有素的专业人员在实验室环境中使用,并不作为最终产品进行商用。它可以作为完整的基准电压源设计,且可以根据需要自定义,用在任何最终客户应用中。用户可以免费获取完整的设计详细信息。

AD-SYNCHRONA14-EBZ采用1U机械式外壳。配备常用的工业连接器SMA和TwinAX接口,大多数实验室都配有所需电缆。

利用其内置OCXO,它可以采用独立模式工作,或者使用外部电源供电,例如3个独立的高速差分时钟输入、一个10MHz基准电压源和1PPS。除了这种灵活性之外,它还能够选择100MHz或122.88MHz内部VCXO选项,由此而提供了无尽的相关频率选择,以及多种应用所需的精度。

应用

  • 高精度参考时钟分配
  • 由单个电源提供时钟的系统
  • 时钟由100MHz或122.88MHz供电
  • 相控阵系统、雷达、电子战、卫星通信、SDR
  • 基准测试设备
  • 遥控操作
reference details image

EVAL-ADM7154

ADM7154 评估板

zoom

EVAL-ADM7154

ADM7154 评估板

ADM7154 评估板

特性和优点

  • 输入电压范围: 2.3 V至5.5 V
  • 最大输出电流: 600 mA
  • 低噪声
  • 100 Hz到100 kHz总积分噪声:0.9 µV rms
  • 10 Hz到100 kHz总积分噪声:1.6 µV rms
  • 初始精度: ±0.5%
  • 提供固定输出版本(3.3 V,ADM7154)和可调节输出版本(ADM7155)
  • 8引脚LFCSP和8引脚SOIC封装

产品详情

ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ和ADM7155CP-02-EVALZ评估板分别用于演示ADM7154和ADM7155线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻,即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

更多有关线性稳压器的详情,请参考 ADM7154 和ADM7155数据手册。

评估套件内容
  • ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ或ADM7155CP-02-EVALZ评估板

其他设备要求
  • 直流电源
  • 用于测量电压和电流的万用表
  • 电子负载或阻性负载


reference details image

AD-FMCADC4-EBZ

ADA4961和AD9680模拟信号链评估与AD9528转换器同步

zoom

AD-FMCADC4-EBZ

ADA4961和AD9680模拟信号链评估与AD9528转换器同步

ADA4961和AD9680模拟信号链评估与AD9528转换器同步

特性和优点

  • 利用JESD204B高速串行接口可实现四通道1.0 GSPS转换
  • 具有21dB电压增益调节的驱动器放大器接口
  • 可选片上或外部时钟
  • 特定设计,增加I/O,适合多板同步

产品详情

AD9680集宽输入带宽、高采样速率和出色的线性度等特性于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰措施等。 AD-FMCADC4-EBZ是一款高速4通道数据采集板,集成了两个双通道ADC (1000 MSPS) AD9680和用于驱动每个转换器的四个低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸形式支持JESD204B高速串行接口。 通过AD9528时钟生成器支持片上时钟和通道同步。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。


此板符合大多数FMC规格的机械尺寸、安装孔位等要求。 虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用 (COTS)板。 如果需要可供立即集成的商用产品,请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC4-EBZ板而设计。 有关更多同步信息,请参阅 用于同步多个GSPS转换器的测试方法。 参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。 样本写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。


reference details image

AD-GMSL2ETH-SL

FPGA-based 8x GMSL to 10 Gb Ethernet Adapter

zoom

AD-GMSL2ETH-SL

FPGA-based 8x GMSL to 10 Gb Ethernet Adapter

FPGA-based 8x GMSL to 10 Gb Ethernet Adapter

特性和优点

  • Edge compute platform for machine vision and real-time sensor fusion for autonomous robots and vehicles applications
  • 8 x GMSL2 camera interfaces with up to 6 Gbps/channel
  • 10 Gbps SFP+ Ethernet interface
  • IEEE 1588 Precision Time Protocol for synchronization with host systems and other edge devices
  • Advanced embedded processing capabilities
  • ROS2 compliant
  • Advanced camera triggering functions and control features
  • Open-source software stack and FPGA design to enable custom applications development

产品详情

The AD-GMSL2ETH-SL is an edge compute platform enabling low-latency data transfer from eight Gigabit Multimedia Serial Link™ (GMSL) interfaces on to a 10 Gb Ethernet link. The target applications include autonomous robots and vehicles where machine vision and real-time sensor fusion is critical.

The system includes two MAX96724 Quad Tunneling GMSL2/1 to CSI-2 Deserializers, enabling connectivity to eight GMSL cameras. The video data from the cameras is transferred from the MAX96724 deserializers via MIPI CSI2 interfaces to an AMD KV26 System on Module which implements the logic to aggregate the video data from all the GMSL cameras into a 10 Gb Ethernet link, so that it can be sent to a central processing unit.

The IEEE 1588 Precision Time Protocol (PTP) with hardware timestamping is supported, enabling accurate synchronization with host systems and other edge devices. The AD9545 Quad Input, 10-Output, Dual DPLL/IEEE 1588, 1 pps Synchronizer and Jitter Cleaner is used to generate the required clocks for the 10 Gb Ethernet interface and the PTP logic.

A software networking stack can be used to realize the communication over the 10 Gb Ethernet link. Since the system runs Linux tools like gstreamer can be used to send the video data to a host and remote connection into the system is possible via ssh. The software network stack has limitations in terms of the maximum achievable transfer rate, and for this reason there is also the option to have an FPGA accelerated UDP or TCP implementation with Real Time Transfer (RTP) protocol for data packetization, which can get up to the maximum achievable data rate on the 10 Gb ethernet interface.

Accurate camera triggering control is achieved through dedicated FPGA logic, with configurable frequency and phase as well as selecting the trigger source between the internal logic and external signals.

Sixteen (16) general purpose I/O pins are available with software configurable functionality, operating at 3.3 V voltage level. A RS232 dedicated interface can be used to connect UART peripherals such as GNSS devices.

The design is accompanied by an open-source software stack and FPGA design, and reference applications, enabling custom software development to start from a proven implementation.

APPLICATIONS

  • Autonomous robots and vehicles
reference details image

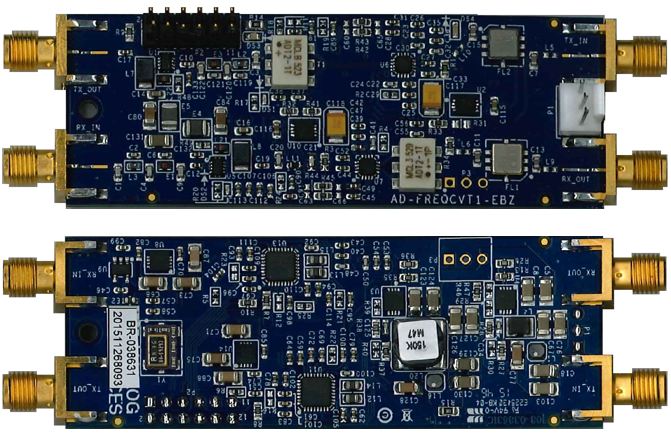

AD-FREQCVT1-EBZ

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

zoom

AD-FREQCVT1-EBZ

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

产品详情

AD-FREQCVT1-EBZ是一款针对FMCOMMS3/4/5板的插件板,包含AD9361。可在ADI产品页面上查看完整的芯片级设计封装,也可在ADI wiki知识库上查看有关卡及其使用方法、周边设计封装和相应工作软件的信息。

AD-FREQCVT1-EBZ旨在上下转换频率以便AD9361可在低至1MHz的频率下工作。


工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

Figure 1. CN0511 Functional Block Diagram

DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

zoomopens a dialog

CN0511

DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

CN0511

参考设计

tooltip Info:参考设计
DC 至 5.5 GHz 信号发生器,提供+/-0.5 dB 校准输出功率

特性和优点

  • DC至5.5 GHz单信号音发生器
  • +/- 0.5 dB宽带幅度校准范围:0 dBm至-40 dBm
  • 48位频率调谐分辨率(~43 uHz)
  • 可快速轻松启动的板载VCXO
  • 兼容Raspberry Pi 3B+、4、Zero W、Zero 2W
查看参考设计详情 external link
