ADM7155

推荐用于新设计

600 mA、超低噪声、高PSRR、RF线性稳压器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：2.3 V至5.5 V
  • 输出电压范围：1.2 V至3.4 V
  • 最大负载电流：600 mA
  • 低噪声
    • 100 Hz到100 kHz总积分噪声：0.9 µV rms
    • 10 Hz到100 kHz总积分噪声：1.6 µV rms
  • 噪声频谱密度：1.5 nV/√Hz（10 kHz到1 MHz）
  • PSRR：>90 dB（200 Hz至200 kHz）；57 dB (1 MHz)
  • 电压差：120 mV（典型值，VOUT = 3.3 V，IOUT = 600 mA）

  • 初始精度：±0.5%
  • 在整个线路、负载与温度范围内的精度：-2.0%（最小值），+1.5%（最大值）
  • 静态电流：IGND = 4 mA（空载）
  • 低关断电流：0.2 μA
  • 使用10 μF陶瓷型输出电容保持稳定
  • 8引脚LFCSP和8引脚SOIC封装
  • 精密使能

    • ADM7155是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为600 mA。 该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

    ADM7155有四个型号，根据输入和输出电压来优化功耗和PSRR性能。 选型指南参见表9和表10。

    ADM7155稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz，固定输出电压），10 kHz至1 MHz的噪声频谱密度为1.5 nV/√Hz。 ADM7155提供8引脚、3 mm x 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大600 mA输出电流的薄型、小尺寸应用。

    应用

    • 适应噪声敏感应用： PLL、VCO和集成VCO的PLL
    • 通信和基础设施
    • 回程线路和微波链路
    ADM7155
    600 mA、超低噪声、高PSRR、RF线性稳压器
    ADM7155 Typical Application Circuit Diagram ADM7155 Pin Configuration ADM7155 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    ADM7154
    		推荐用于新设计 600 mA、超低噪声、高PSRR、RF线性稳压器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • ADM7155-01
    • ADM7155-02
    • ADM7155-03
    • ADM7155-04
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    EVAL-ADM7154

    ADM7154 评估板

    立即购买 更多内容

    特性和优点

    • 输入电压范围： 2.3 V至5.5 V
    • 最大输出电流： 600 mA
    • 低噪声
    • 100 Hz到100 kHz总积分噪声：0.9 µV rms
    • 10 Hz到100 kHz总积分噪声：1.6 µV rms
    • 初始精度： ±0.5%
    • 提供固定输出版本（3.3 V，ADM7154）和可调节输出版本(ADM7155)
    • 8引脚LFCSP和8引脚SOIC封装

    产品详情

    ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ和ADM7155CP-02-EVALZ评估板分别用于演示ADM7154和ADM7155线性稳压器的功能。

    使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

    更多有关线性稳压器的详情，请参考 ADM7154 和ADM7155数据手册。

    评估套件内容
    • ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ或ADM7155CP-02-EVALZ评估板

    其他设备要求
    • 直流电源
    • 用于测量电压和电流的万用表
    • 电子负载或阻性负载


    eval board
    schematic 3
    schematic 4
    schematic 5
    schematic 6
    AD-JUPITER-EBZ

    Software-Defined Radio

    立即购买 更多内容

    特性和优点

    • RF/SDR
      • ADRV9002 transceiver
      • 2 x receiver, 2 x transmitter
      • LO frequency range 30 MHz to 6 GHz
      • 12 kHz to 40 MHz frequency bandwidth
      • Sampling rate 12 kSPS to 61.44 MSPS
    • External Device Clock Input
    • External MCS Input
    • RF Front-end
    • Processing System
      • Zynq UltraScale+ MPSoC XCZU3EG
        • ARM Cortex-A53 1.5 GHz
        • ARM Cortex-R5 500 MHz
        • Mali-400 MP2 graphic processor
        • Programmable logic 154 k
      • DDR4 – 2 GB (x32)
      • Boot source
        • SD card 3.0
        • Flash memory 128 MB
      • User Interfaces
        • USB 3.1 Gen 1 – Type C
          • Upstream Facing Port (UFP)
          • Downstream Facing Port (DFP)
          • USB 2.0 compatible
      • Ethernet 1000BASE-T RGMII
      • Display Port v1.2 (2 lanes, 5.4 Gbps)
      • SATA 3
      • USB (micro) debug interface
      • 16 GPIOs (3V3 LVCMOS)
    • Power Sources
      • USB Type-C (power only)
        • Power Sink 5V, 9V/3A
      • USB Type-C (data)
        • Power Sink 5V/3A
        • Power Source 5V/0.9 A
      • 802.3at POE compliant, 25.5 W Type2 (POE+)

    产品详情

    The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

    The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

    APPLICATIONS

    • Aerospace and Defense
    • Communications
    • Advanced Education
    EVAL-ADM7154
    ADM7154 评估板

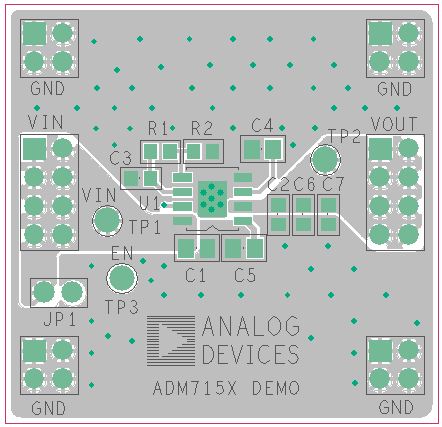

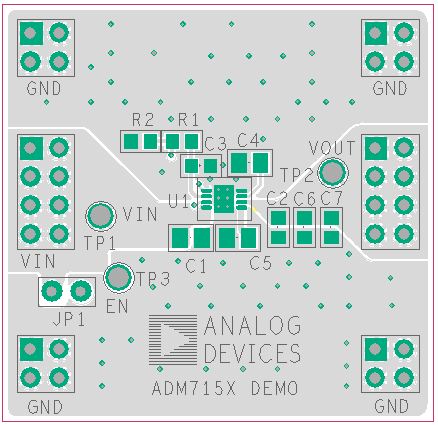

    Eval_AD715x Eval-ADM7154PFCSP
    AD-JUPITER-EBZ
    Software-Defined Radio
    AD-JUPITER-EBZ Board Photo Angle View AD-JUPITER-EBZ Board Photo Top View AD-JUPITER-EBZ Board Photo Back View AD-JUPITER-EBZ Block Diagram
