AD9166

推荐用于新设计

直流至 9 GHz，矢量信号发生器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 直流耦合、50Ω 匹配输出
  • 高达 4.3 dBm 的输出功率，9 GHz 时为 -9.5 dBm
  • DAC 内核更新率：2×NRZ 模式下为 12.0 GSPS（保证的最小值）
  • 宽模拟带宽
    • 2×NRZ 模式下，直流至 9.0 GHz（12.0 GSPS DAC 更新速率）
    • 在混合模式下，1.0 GHz 至 8.0 GHz（6.0 GSPS DAC 更新速率）
    • 在 NRZ 模式下，直流至 4.5 GHz（6.0 GSPS DAC 更新速率）
  • 2×NRZ 模式下的功耗为 4.88 W（10 GSPS DAC 更新速率）
  • 旁路数据路径插值
    • 2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×
  • 瞬时（复杂）信号带宽
    • 设备时钟为 5 GHz 时为 2.25 GHz（ 2 倍插值）
    • 设备时钟为 6 GHz 时为 1.8 GHz（ 3 倍插值）
  • 快速跳频
  • 集成 biCMOS 缓冲区放大器

AD91661 是高性能、宽带、片内矢量信号发生器，由高速 JESD204B 串行器/解串器（SERDES）接口、灵活的 16 位数字数据路径、正交 (IQ) 数模转换器 (DAC) 内核以及一个集成的差分至单端输出缓冲放大器组成 ，可匹配高达 10 GHz 的 50 Ω 负载。

DAC 内核基于四开关架构，可改变配置提高 DAC 内核的有效更新速率，从 6.4 GHz DAC 采样时钟配置为高达 12.8 GSPS，模拟输出带宽通常为直流至 9.0 GHz。数字数据路径包括多个插值滤波器级，具有支持快速跳频 (FFH) 的多个数控振荡器 (NCO) 的直接数字频率合成器 (DDS) 块，以及额外的 FIR85 和反 Sinc 滤波器级，以实现灵活的频谱规划。

与单端缓冲器的差分消除了对宽带巴伦的需求，并支持 DAC 内核的全部模拟输出带宽。直流耦合输出可以基带波形，而无需外部偏置三通或类似电路，这使得 AD9166 特别适合应用在最苛刻的高速超宽带 RF 发射。

各种滤波器级使 AD9166 可以配置为较低的数据速率，同时保持较高的 DAC 时钟速率，以简化滤波要求并减小整体系统尺寸，重量和功耗。

数据接口接收器包含多达 8 个 JESD204B SERDES 通道，每个通道可承载 12.5 Gbps。为了实现较大的灵活性，可以根据数据速率、SERDES 通道数量和 JESD204B 变送器所需的通道映射对接收器进行全面配置。

在 2x 非归零 (NRZ) 工作模式（启用 FIR85）下，AD9166 可以将RF载波从真实直流重构到第三个奈奎斯特区的边缘，或者重建高达 9 GHz 的真实直流的模拟带宽。

在混合模式下，AD9166 可以在第二和第三奈奎斯特区域重构 RF 载波，同时消耗较低的功率，并保持与 2×NRZ 模式相当的性能。

在基带模式下，例如归零 (RZ) 和 1x NRZ，AD9166 非常适合将 RF 载波从真实直流重构到第一个奈奎斯特区的边缘，同时与 2x NRZ 模式相比功耗更低。

正交 DDS 块可以配置为数字上变频器，以将 I/Q 数据采样上变频到频谱中所有三个奈奎斯特区域中的所需位置。

DDS 还包括一组 32 个数控振荡器（NCO），每个振荡器都有各自的 32 位相位累加器。当与100 MHz 串行外围接口 (SPI) 结合使用时，DDS 允许相位相干 FFH，相位建立时间低至 300 ns。

AD9166 使用公共 SPI 接口配置，该接口监测所有寄存器状态。AD9166 采用 324 引脚，15 mm × 15 mm，0.8 mm 间距 BGA_ED 封装。

产品聚焦

  1. 高动态范围和信号重建带宽支持高达 9 GHz 的 RF 信号合成。
  2. 完全支持零 IF 和其他直流耦合应用。
  3. 多达八通道的 JESD204B SERDES 接口，具有各种功能，可在与 JESD204B 变送器连接时具备灵活性。

应用

  • 仪器仪表：自动化测试设备，电子测试和测量，任意波形发生器
  • 电子战：雷达和干扰器
  • 宽带通信系统
  • 本地振荡器驱动器

1 受美国专利 6,842,132 和 7,796,971 保护。
AD9166
直流至 9 GHz，矢量信号发生器
AD9166 Functional Block Diagram AD9166 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

API Device Drivers 1

Device Application Programming Interface (API) C code drivers provided as reference code that allows the user to quickly configure the product using high-level function calls. The library acts as an abstraction layer between the application and the hardware. The API is developed in C99 to ensure agnostic processor and operating system integration. Customers can port this application layer code to their embedded systems by integrating their platform-specific code base to the API HAL layer.

To request this software package, go to the Software Request Form signed in with your MyAnalog account and under “Target Hardware” select “High Speed Data Converters” and choose the desired API product package.

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
ADP5073
推荐用于新设计 1.2 A、DC至DC反相稳压器
ADP5074
推荐用于新设计 2.4 A、DC至DC反相稳压器
扇出缓冲器和分路器 1
HMC7043
推荐用于新设计

高性能、3.2 GHz、14输出扇出缓冲器

时钟IC 1
HMC7044
推荐用于新设计 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
锁相环(PLL)频率合成器 1
ADF4372
推荐用于新设计 带集成 VCO 的微波宽带频率合成器
线性稳压器 5
ADM7150
推荐用于新设计 800 mA、超低噪声/高 PSRR LDO
ADM7154
推荐用于新设计 600 mA、超低噪声、高PSRR、RF线性稳压器
ADP1761
推荐用于新设计 1 A、低VIN、低噪声、CMOS线性稳压器
LT3090
推荐用于新设计 具可编程电流限值的 –36V、600mA、负线性稳压器
ADP7183
推荐用于新设计

-300 mA、超低噪声、高PSRR、低压差线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DAC Companion Transport Layer RTL Code Generator

These command line executable tool generates a Verilog module which implements the JESD204 transmitter transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

ADIsimDDS（直接数字频率合成）

ADIsimDDS利用数学公式模拟和显示选定器件的整体性能。ADIsimDDS根据参考时钟频率和所需的输出频率计算所需的FTW。该工具还对整体频谱性能估算进行模拟，允许用户探讨外部重建滤波器的效应。

打开工具

S-参数 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD9166

直流至 9 GHz 矢量信号发生器 AD9166 的评估板

立即购买 更多内容

特性和优点

  • 只需一个连接，即可简单评估 AD9166 矢量信号发生器 IC
  • 集成板载时钟，采用 ADF4372
  • 集成板载电源和电源时序控制器

产品详情

评估板连接到 ADS7-V2EBZ 码型发生器，用于快速评估高速矢量信号发生器 AD9166。ADS7-V2EBZ 自动设置信号数据格式，并通过 JESD204B 链路将其发送到评估板，从而简化了器件的评估。评估板由通过 ADS7-V2EBZ 提供的现场可编程门阵列 (FPGA) 夹层卡 (FMC) 电源供电。该板还可以与 Xilinx® 或 Intel® 的市售现场可编程门阵列 (FPGA) 开发板接口。

评估板包括一个时钟缓冲器 HMC7044，该缓冲器为 ADS7-V2EBZ 提供基准时钟，为 ADS7-V2EBZ 和集成在 AD9166 内部的数模转换器 (DAC) 提供 SYSREF± 信号。板载 ADF4372 为 DAC 生成一个采样时钟。

基准时钟和采样时钟可通过板载超小型版本 A (SMA) 端口从外部连接。SYSREF± 可以通过 FMC 连接器从外部源（例如 FPGA 开发套件）连接到 AD9166。

用户指南的图 3 概述了各种时钟配置。可以通过在评估板上的正确位置焊接 0 Ω 电阻器（跳线）并按照用户指南中的板载时钟部分说明配置 ADF4372 和 HMC7044 来选择时钟路径。

ADI公司提供的 AD9166 数据手册中含有 AD9166 的完整规格说明，使用评估板时必须同时参阅此用户指南。

eval board
schematic 4
schematic 5
schematic 6
ADS8-V1EBZ

ADS8-V1 评估板

立即购买 更多内容

特性和优点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 一(1)个FMC+连接器。
  • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
  • DDR4 SDRAM。
  • 简单的USB 3.0端口接口。

产品详情

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

eval board
schematic 7
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

EVAL-AD9166
直流至 9 GHz 矢量信号发生器 AD9166 的评估板

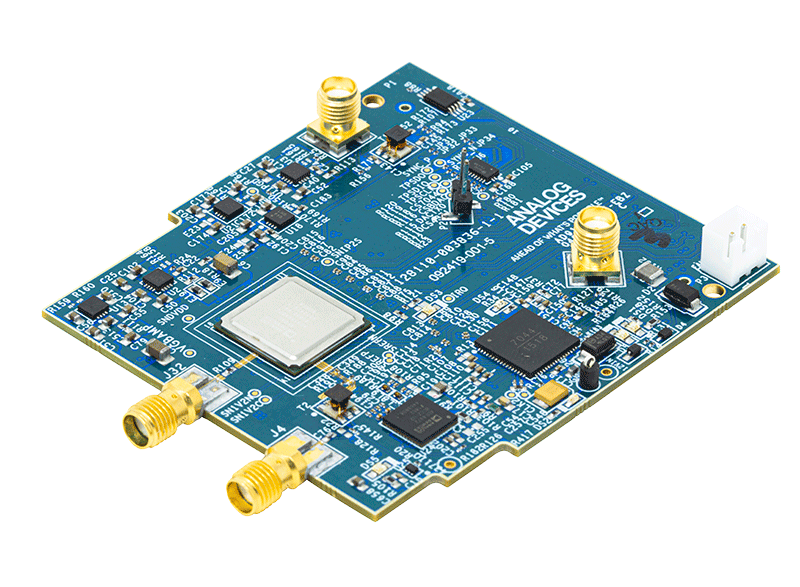

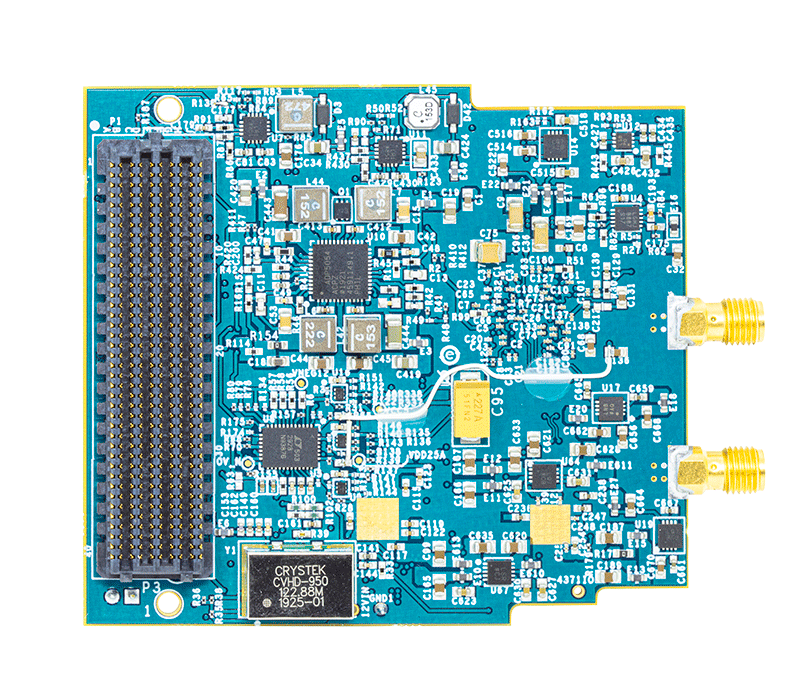

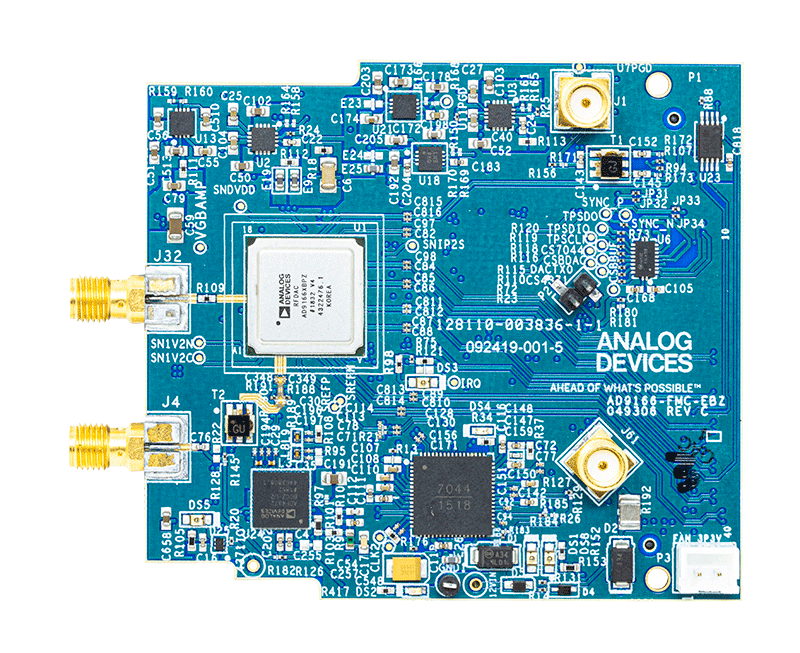

AD9166-FMC-EBZ AD9166-FMC-EBZ AD9166-FMC-EBZ
ADS8-V1EBZ
ADS8-V1 评估板
ADS8-V1EBZANGLE-web ADS8-V1EBZBOTTOM-web ADS8-V1 Evaluation Board (top)
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ

参考电路

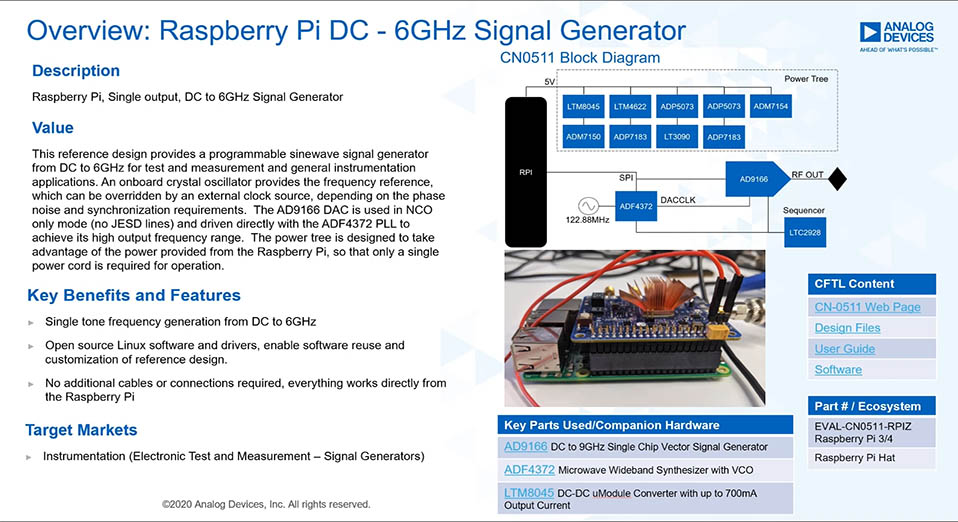

Figure 1. CN0511 Functional Block Diagram
Figure 1. CN0511 Functional Block Diagram
EVAL-CN0511-RPIZ Evaluation Board
EVAL-CN0511-RPIZ Evaluation Board - Top View
EVAL-CN0511-RPIZ Evaluation Board - Bottom View
CN0511 参考设计

DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率

查看参考设计详情

特性和优点

  • DC至5.5 GHz单信号音发生器
  • +/- 0.5 dB宽带幅度校准范围：0 dBm至-40 dBm
  • 48位频率调谐分辨率(~43 uHz)
  • 可快速轻松启动的板载VCXO
  • 兼容Raspberry Pi 3B+、4、Zero W、Zero 2W
CN0511
DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率
Figure 1. CN0511 Functional Block Diagram
EVAL-CN0511-RPIZ Evaluation Board
EVAL-CN0511-RPIZ Evaluation Board - Top View
EVAL-CN0511-RPIZ Evaluation Board - Bottom View
