ADP1753

800MA低VIN、可调VOUT LDO稳压器

英文数据手册

Rev. H

量产

顶部

替代器件

ADP1752

800MA低VIN LDO稳压器

概览

优势和特点
产品详情

优势和特点

最大输出电流：0.8A
输入电压范围：1.6V至3.6V
低关断电流：<2µA
极低压差：70 mV，负载电流0.8 A
初始精度：±1%

在整个线路、负载与温度范围内的精度： ±2%
具有软启动特性，提供7种固定输出电压选项：0.75 V至3.0 V (ADP1752)
高PSRR
（欲了解详细信息，请参考数据手册）
23 µV（均方根值，0.75 V输出）
使用小型4.7 μF陶瓷输出电容保持稳定
出色的负载和电源瞬态响应

产品详情

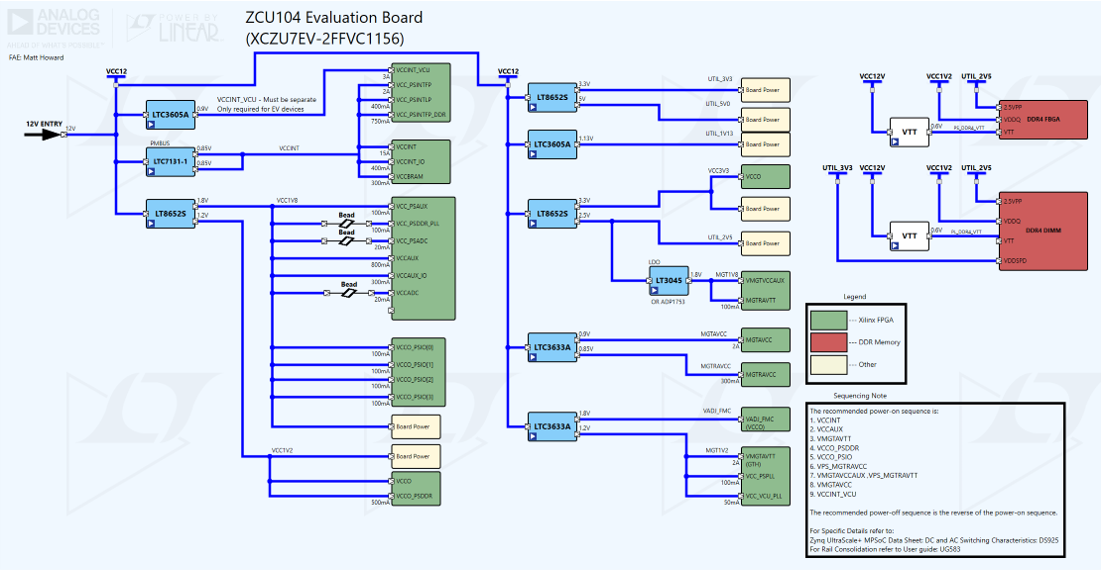

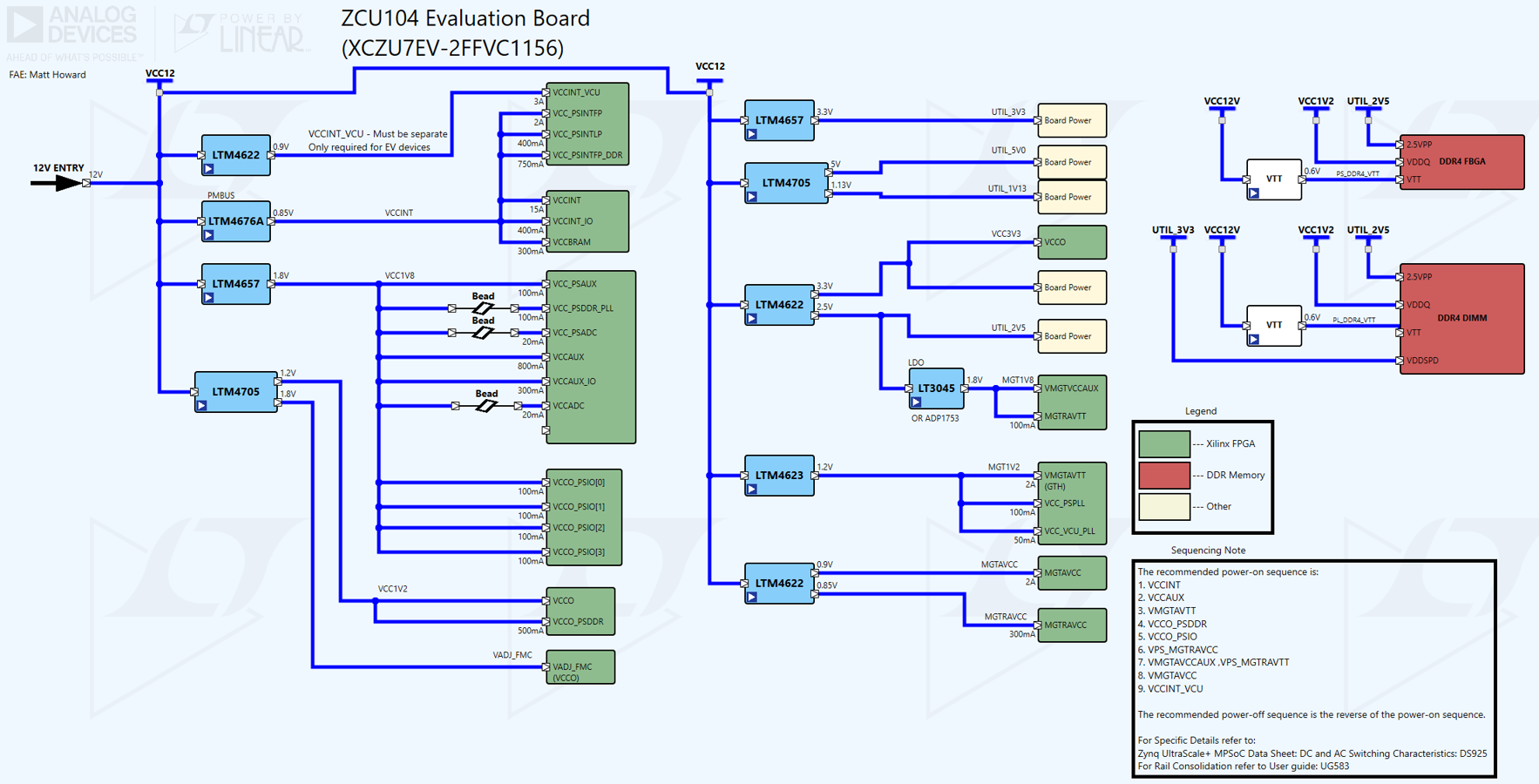

ADP1752/ADP1753均为CMOS、低压差线性稳压器，采用1.6 V至3.6 V电源供电，输出电流最高达800mA。对于采用2.5 V至最低1.8 V I/O轨供电、提供最低0.75 V内核电压的纳米FPGA几何结构，这些低VIN/VOUT LDO是理想的稳压器选择。这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个4.7 µF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。ADP1752提供7种固定输出电压选项。ADP1753提供可调型号产品，可通过外部分压器在0.75 V至3.0 V范围内调节输出电压。ADP1752/ADP1753可以连接外部软启动电容，对启动进行编程设置。根据电源良好指示输出，电源系统监控器可以通过数字方式检查输出供电轨电压的状态是否正常。

ADP1752/ADP1753提供16引脚、4 mm × 4 mm LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大800mA输出电流的薄型、小尺寸应用。

产品分类

电源管理
- 正线性稳压器(LDO)

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (5)

EVAL-ADP1753

ADP1753评估板

AD-FMCADC2-EBZ

AD9625评估和同步

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

AD-FMCADC3-EBZ

ADA4961和AD9625模拟信号链评估和转换器同步

AD-FMCADC7-EBZ

ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

EVAL-ADP1753

查看此评估套件详细信息

这些评估板用于演示线性调节器ADP1752/ADP1753的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。

AD-FMCADC2-EBZ

查看此评估套件详细信息

AD-FMCADC2-EBZ是一款集成单通道ADC（速率为2500 MSPS）AD9625的高速数据采集板，采用FMC尺寸形式，支持JESD204B 高速串行接口。 AD9625是一款12位单芯片采样模数转换器(ADC)，转换速率可高达2.5 GSPS。本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。AD9625集宽输入带宽、高采样速率和出色的线性度等特性于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰措施等。

此板符合大多数FMC规格的机械尺寸、安装孔位和其它要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果想要可供立即集成的商用产品，请查询众多FMC制造商之一和FMC规格(ANSI/VITA 57.1)。

该板旨在采用配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC2-EBZ板而设计。有关更多同步信息，请参阅用于同步多个GSPS转换器的测试方法。

参考设计包括通过JESD204B串行接口和SPI接口的器件数据采集。样片写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。

优势和特点

2.5 GSPS，采用JESD204B高速串行接口
可选片上或外部时钟
特定设计并增加I/O，适合多板同步

软件

EVAL-FMCDAQ3-EBZ

查看此评估套件详细信息

The AD-FMCDAQ3-EBZ module is comprised of the AD9680 dual, 14-bit, 1.25 GSPS, JESD204B ADC, the AD9152 dual, 16-bit, 2.5 GSPS, JESD204B DAC, the AD9528 clock, and power management components. It is clocked by an internally generated carrier platform via the FMC connector, comprising a completely self-contained data acquisition and signal synthesis prototyping platform. In an FMC footprint (84 mm × 69 mm), the module’s combination of wideband data conversion, clocking, and power closely approximates real-world hardware and software for system prototyping and design, with no compromise in signal chain performance.

Applications

Electronic test and measurement equipment
General-purpose software radios
Radar systems
Ultra-wideband satellite receivers
Signals intelligence (SIGINT)
Point to point communication systems
DOCSIS 3.0 CMTS and HFC networks
Multiple input/multiple output (MIMO) radios
Automated test equipment

优势和特点

Provides two channels of ADC and two channels of DAC with full synchronization capabilities
FMC-compatible form factor
Powered from single FMC connector

软件

AD-FMCADC3-EBZ

查看此评估套件详细信息

AD-FMCADC3-EBZ是一款高速数据采集板，集成了单通道ADC (2500 MSPS) AD9625和驱动转换器的低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸支持JESD204B高速串行接口。本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。AD9625集宽输入带宽、高采样速率和出色的线性度等特性于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰措施等。

此板符合大多数FMC规格的机械尺寸、安装孔位和其它要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果想要可供立即集成的商用产品，请查询FMC制造商和FMC规格(ANSI/VITA 57.1)。该板旨在采用配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC3-EBZ板而设计。有关更多同步信息，请参阅用于同步多个GSPS转换器的测试方法。

参考设计包括通过JESD204B串行接口和SPI接口的器件数据采集。样片写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。

优势和特点

2.5 GSPS，采用JESD204B高速串行接口
具有21dB电压增益调节的驱动放大器接口
可选片内或外部时钟
特定设计并增加I/O，适合多板同步

软件

AD-FMCADC7-EBZ

查看此评估套件详细信息

AD-FMCADC7-EBZ是一款单通道高速数据采集板，集成了12位、单通道AD9625 (ADC采样速率：2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。

此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。

参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。

优势和特点

利用JESD204B高速串行接口可实现单通道2.5 GSPS转换

具有20dB电压增益调节的驱动器放大器接口

针对时钟或外部时钟的片上PLL和VCO设置

ADC真直流耦合输入和模拟输入前端，带宽=DC至1.8GHz

文档

数据手册 (1)

PDF

686 kB

ADP1752/ADP1753: 0.8 A, Low V_IN, Low Dropout Linear Regulator Data Sheet (Rev. H)

应用笔记 (4)

PDF

593.87 K

AN-1329：面向可调低压差稳压器的降噪网络 (Rev. 0)

PDF

486.76 K

AN-1329: Noise Reduction Network for Adjustable Low Dropout Regulators (Rev. 0)

PDF

484 kB

AN-1072: 在系统中成功运用低压差稳压器 (Rev. 0)

PDF

105 kB

AN-1072: How to Successfully Apply Low Dropout Regulators
