LTC3633A
LTC3633A-1

双通道、3A、20V、单片式、同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 16
特性
  • 3.6V 至 20V 输入电压范围
  • 每通道的输出电流为 3A
  • 效率高达 95%
  • 低占空比操作:5% (在 2.25MHz)
  • 通道之间的 0° / 180° 可选相移
  • 可调开关频率范围:500kHz 至 4MHz
  • 外部频率同步
  • 电流模式操作以实现卓越的电压和负载瞬态响应
  • 0.6V 基准可容许低输出电压
  • 可由用户来选择的突发模式 (Burst Mode®) 操作或强制连续模式操作
  • 输出电压跟踪和软起动能力
  • 短路保护
  • 过压输入和过热保护
  • 电源良好状态输出
  • LTC3633:16V 绝对最大 VIN
  • LTC3633A:20V 绝对最大 VIN,引脚可兼容 LTC3633
  • 扁平 (4mm x 5mm) QFN-28 封装和 28 引脚 TSSOP 封装

更多细节
show more Icon

LTC®3633A 是一款高效率、双通道、单片式、同步降压型稳压器,采用一种受控导通时间、电流模式架构,并具有可锁相的开关频率。两个通道能以 180° 异相运行,这放宽了对输入和输出电容的要求。该器件的工作电源电压范围为 3.6V 至 20V,从而使其适合于锂离子电池组以及采用一个 12V 或 5V 电源的负载点电源应用。

工作频率可以利用一个外部电阻器在 500kHz 至 4MHz 的范围内进行设置,并可同步至一个外部时钟信号。高频能力允许使用小的表面贴装型电感器和电容器。这种独特的恒定频率 / 受控导通时间架构非常适合于那些在高频条件下运作、同时要求快速瞬态响应的高降压比应用。一个内部锁相环负责维持内部单触发定时器的导通时间,以与内部时钟或一个外部时钟的频率相匹配。

LTC3633A 可以选择执行强制连续模式或高效率的突发模式操作。LTC3633A 和 LTC3633A-1 的区别在于其输出电压检测范围 (参阅 “工作原理” 部分中的表 1 以了解整个 LTC3633A 产品系列)。

Part Number Output Voltage Sense Range SVin Input V2P5 Output LTC3633 Pin Compatible
LTC3633A 0.6V TO 6V No Yes Yes
LTC3633A-1 1.5V TO 12V No Yes Yes
LTC3633A-2 0.6V TO 6V Yes No No
LTC3633A-3 1.5V TO 12V Yes No No

应用
  • 分布式电源系统
  • 电池供电型仪器
  • 负载点电源

产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3633AEFE#PBF
  • HTML
  • HTML
LTC3633AEFE#TRPBF
  • HTML
  • HTML
LTC3633AEFE-1#PBF
  • HTML
  • HTML
LTC3633AEFE-1#TRPBF
  • HTML
  • HTML
LTC3633AEUFD#PBF
  • HTML
  • HTML
LTC3633AEUFD#TRPBF
  • HTML
  • HTML
LTC3633AEUFD-1#PBF
  • HTML
  • HTML
LTC3633AEUFD-1#TRPBF
  • HTML
  • HTML
LTC3633AIFE#PBF
  • HTML
  • HTML
LTC3633AIFE#TRPBF
  • HTML
  • HTML
LTC3633AIFE-1#PBF
  • HTML
  • HTML
LTC3633AIFE-1#TRPBF
  • HTML
  • HTML
LTC3633AIUFD#PBF
  • HTML
  • HTML
LTC3633AIUFD#TRPBF
  • HTML
  • HTML
LTC3633AIUFD-1#PBF
  • HTML
  • HTML
LTC3633AIUFD-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3633AEFE#PBF

量产

LTC3633AEFE#TRPBF

量产

LTC3633AEFE-1#PBF

量产

LTC3633AEFE-1#TRPBF

量产

LTC3633AIFE#PBF

量产

LTC3633AIFE#TRPBF

量产

LTC3633AIFE-1#PBF

量产

LTC3633AIFE-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3633AEFE#PBF

量产

LTC3633AEFE#TRPBF

量产

LTC3633AEFE-1#PBF

量产

LTC3633AEFE-1#TRPBF

量产

LTC3633AIFE#PBF

量产

LTC3633AIFE#TRPBF

量产

LTC3633AIFE-1#PBF

量产

LTC3633AIFE-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

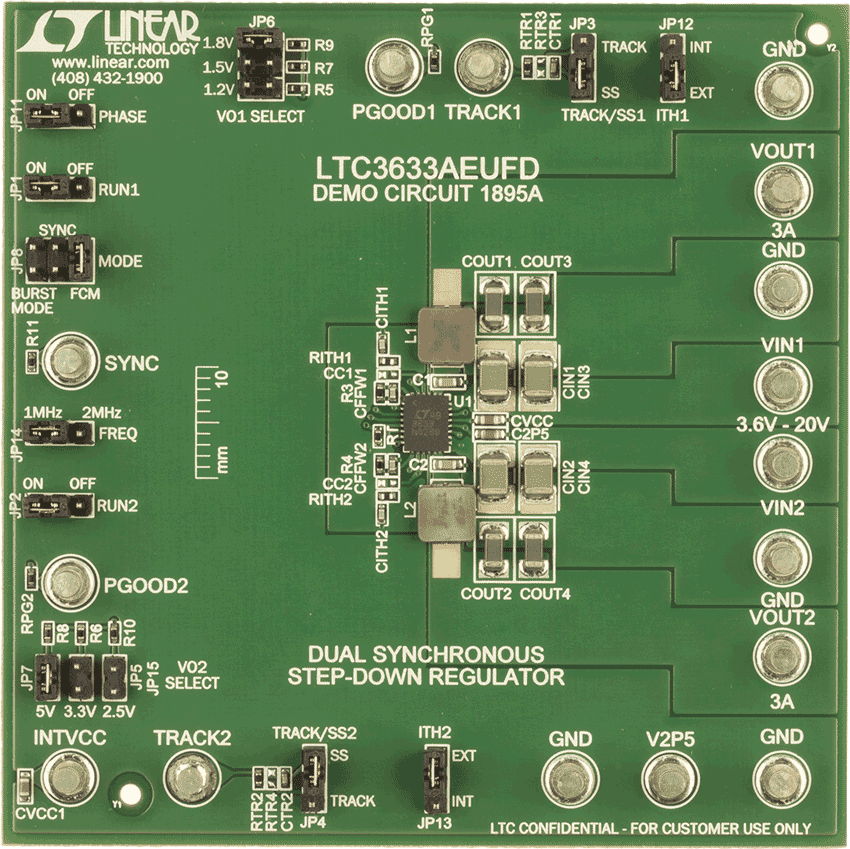

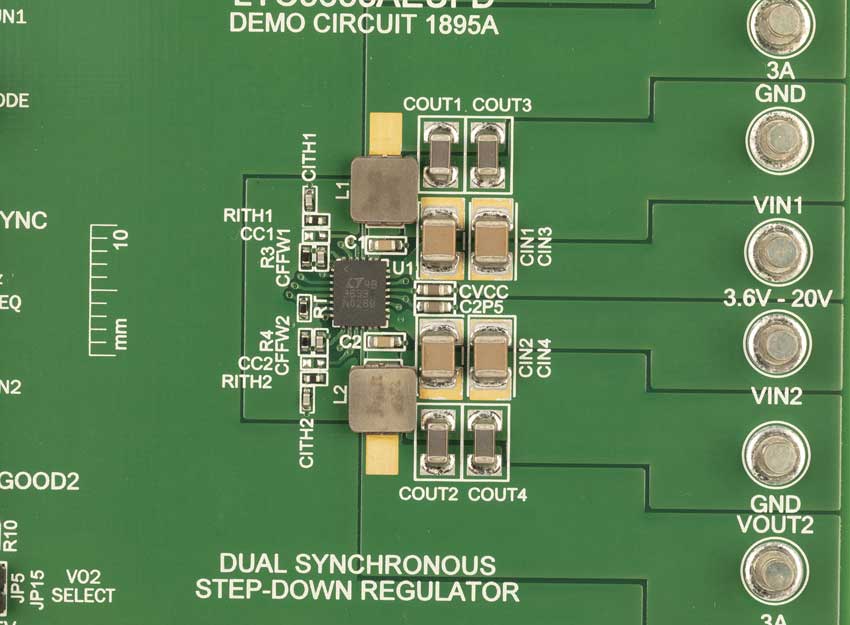

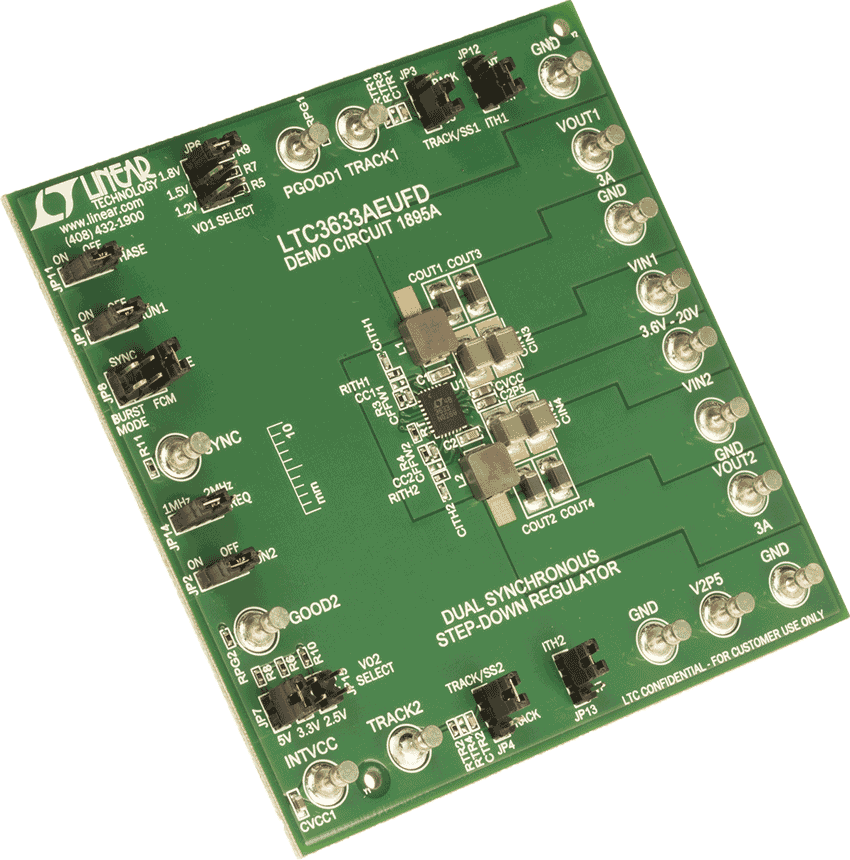

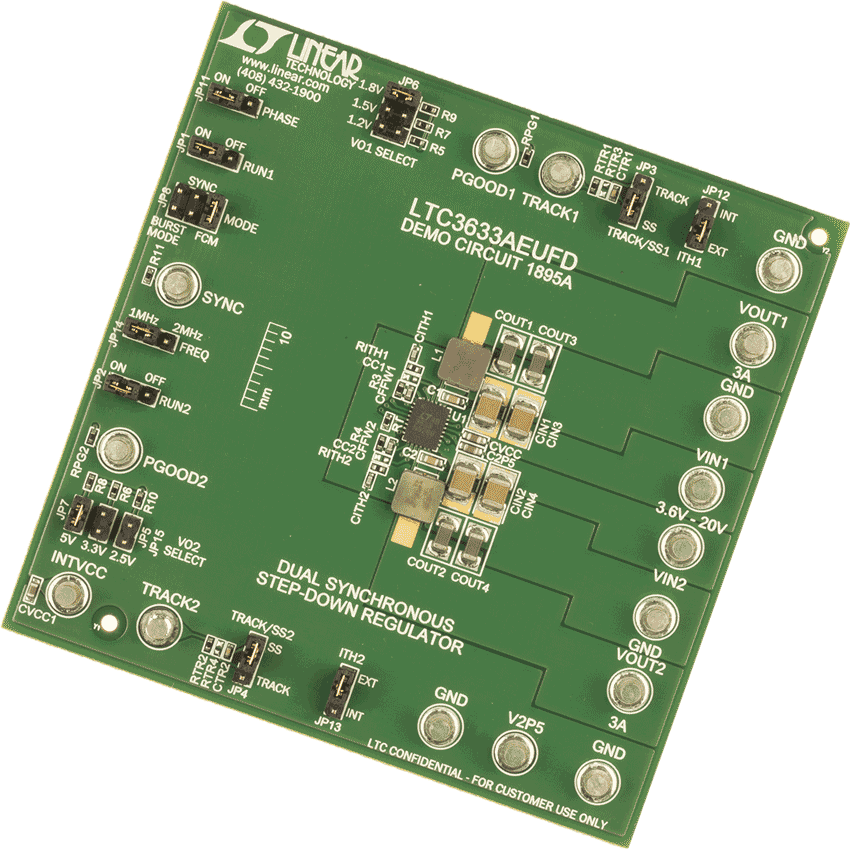

DC1895A

LTC3633AEUFD Demo Board | Dual Buck, 3.6V ≤ VIN ≤ 20V, VOUT1 = 1.2V/1.5V1.8V @ 3A, VOUT2 = 2.5V/3.3V/5V @ 3A

zoom

DC1895A

LTC3633AEUFD Demo Board | Dual Buck, 3.6V ≤ VIN ≤ 20V, VOUT1 = 1.2V/1.5V1.8V @ 3A, VOUT2 = 2.5V/3.3V/5V @ 3A

LTC3633AEUFD Demo Board | Dual Buck, 3.6V ≤ VIN ≤ 20V, VOUT1 = 1.2V/1.5V1.8V @ 3A, VOUT2 = 2.5V/3.3V/5V @ 3A

产品详情

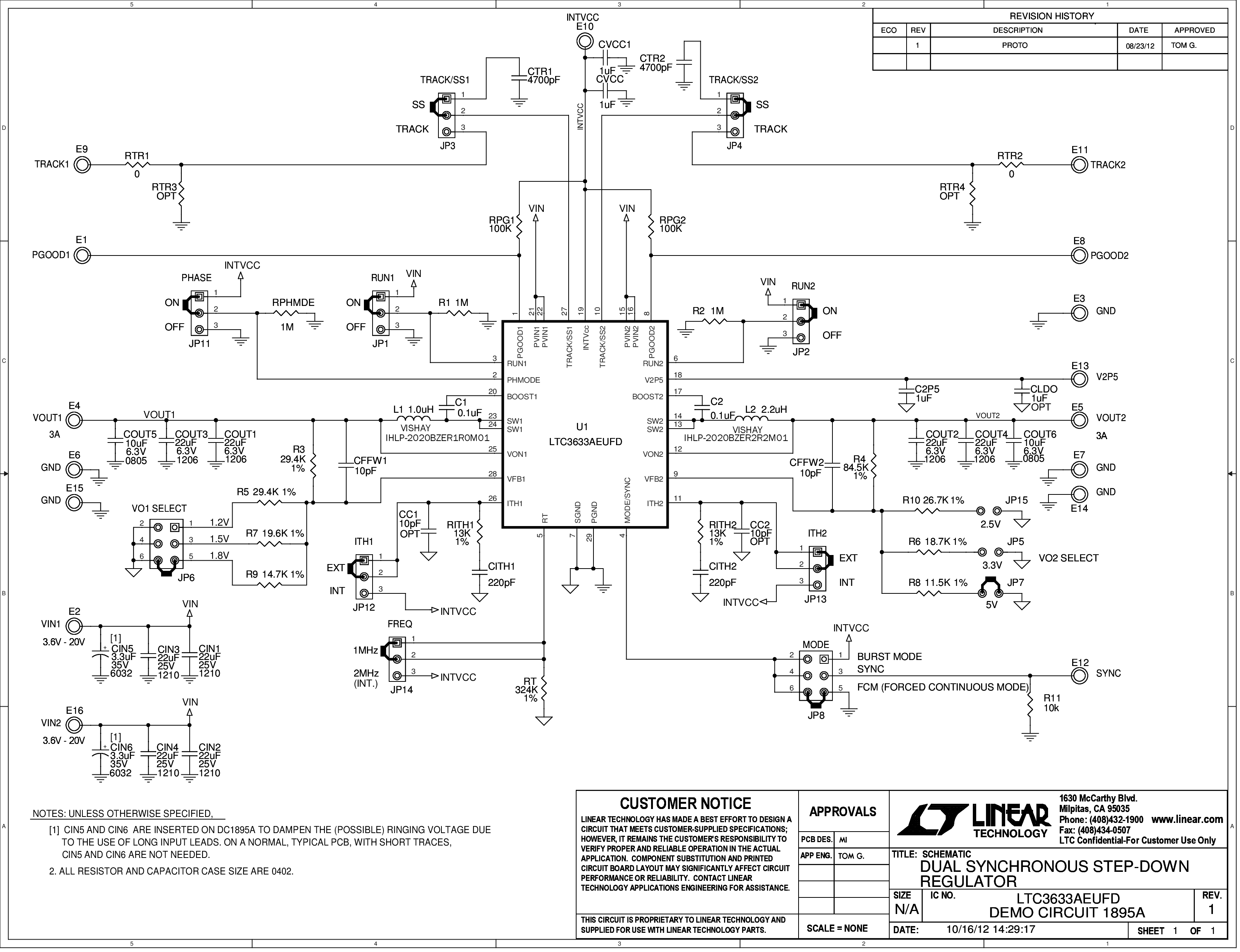

演示电路DC1895是一款双输出稳压器,它由基于双通道同步单片式降压型稳压器LTC3633A的两个恒频降压转换器组成。DC1895的输入电压范围为3.6V20V,每个稳压器均能够提供高达3A的输出电流。DC1895在突发模式(BurstMode®)或强制连续模式下都可以工作。在关断状态下,DC1895的总消耗电流低于15μADC1895是非常高效的电路:任一电路效率均高于90%DC1895采用28引脚QFN LTC3633AEUFD封装,该封装在IC底部具有裸露焊盘,可提高散热性能。这些特性以及500kHz4MHz的可编程工作频率范围(将RT引脚连接到INTVCC时开关频率为2MHz)使DC1895演示板成为工业电源或分布式电源应用的理想电路。
