概览
优势和特点
- DDR 电源、终端和基准
- 高效率:达 94%
- 具 ±3A 输出电流能力的双通道输出
- 2.25V 至 5.5V 输入电压范围
- ±1% 输出电压准确度
- VTT 输出电压低至 0.5V
- 停机电流:≤1μA
- VTTR = VDDQIN/2,VFB2 = VTTR
- 可调开关频率:高达 4MHz
- 内部补偿或外部补偿
- 通道之间的 0° / 90° / 180° 可选相移
- 内部或外部软起动用于 VDDQ,内部软起动用于 VTT
- 电源良好状态输出
- 扁平 4mm x 4mm QFN-24 封装和 TSSOP-24 封装
产品详情
LTC®3618 是一款双通道、同步降压型稳压器,采用一种电流模式、恒定频率架构。该器件提供了一款完整的 DDR 解决方案,具有一个 2.25V 至 5.5V 的输入电压范围。
第一个降压型稳压器的输出提供了一个高准确度的 VDDQ 电源。一个缓冲基准可产生等于 50% VDDQIN 的 VTTR,并驱动高达 ±10mA 的负载。第二个稳压器可产生等于 VTTR 的 DDR 终端电压 (VTT)。在 1MHz 开关频率下,两个稳压器均能够提供 ±3A 的负载电流。
此 IC 的工作频率可在外部设置至高达 4MHz,因而允许使用小的表面贴装型电感器。在两个通道之间可以选择 0°、90°或 180°的相移,以最大限度地减小输入电流纹波。对于那些对开关噪声敏感的应用,可以使 LTC3618 同步至一个频率高达 4MHz 的外部时钟。
LTC3618 采用无引线 24 引脚4mm x 4mm QFN 封装及耐热性能增强型 24 引脚 TSSOP 封装。
应用
- DDR 存储器终端
- 支持 DDR、DDR2 和 DDR3 标准
- 跟踪电源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

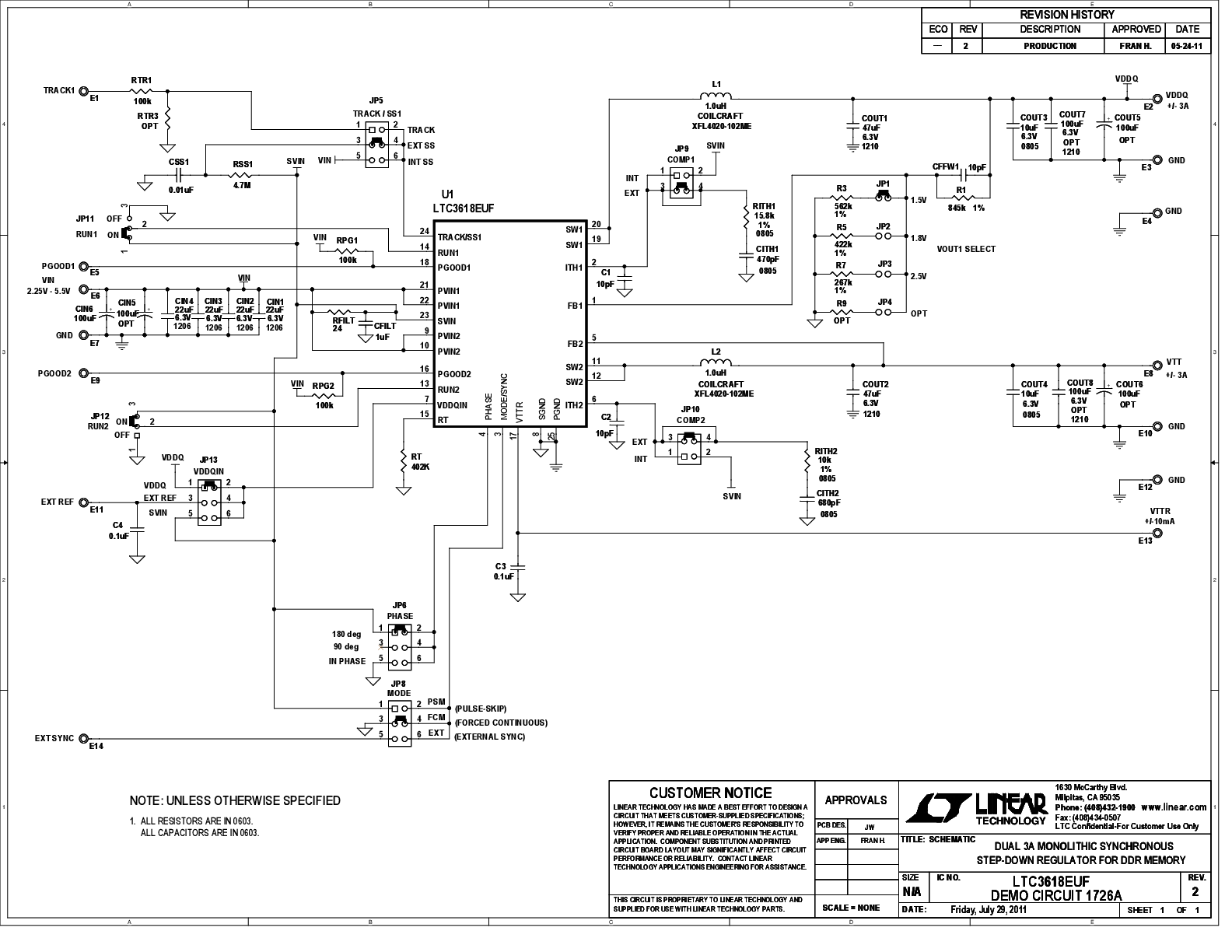

评估套件 (1)
