概览
优势和特点
- Silent Switcher® 2 架构：
- 在任何 PCB 均可实现超低 EMI / EMC 辐射
- 消除了 PCB 布局敏感性
- 内部旁路电容器降低了辐射 EMI
- 任选的扩展频谱调制
- 在高频下实现高效率
- 在 1MHz、12VIN 至 5VOUT 转换时达 96%
- 在 2MHz、12VIN 至 5VOUT 转换时达 95%
- 宽输入电压范围：3.4V 至 42V
- 6A 最大连续电流，7A 峰值输出
- 超低静态电流突发模式 (Burst Mode®) 操作：
- 2.5μA IQ，调节 12VIN 至 3.3VOUT (LT8640S)
- 输出纹波 < 10mVP-P
- 外部补偿：快速瞬态响应和均流 (LT8643S)
- 快速最小接通时间：30ns
- 在所有条件下均可提供低压差：100mV (在 1A)
- 强制连续模式
- 可调及可同步频率范围：200kHz 至 3MHz
- 输出软起动和跟踪

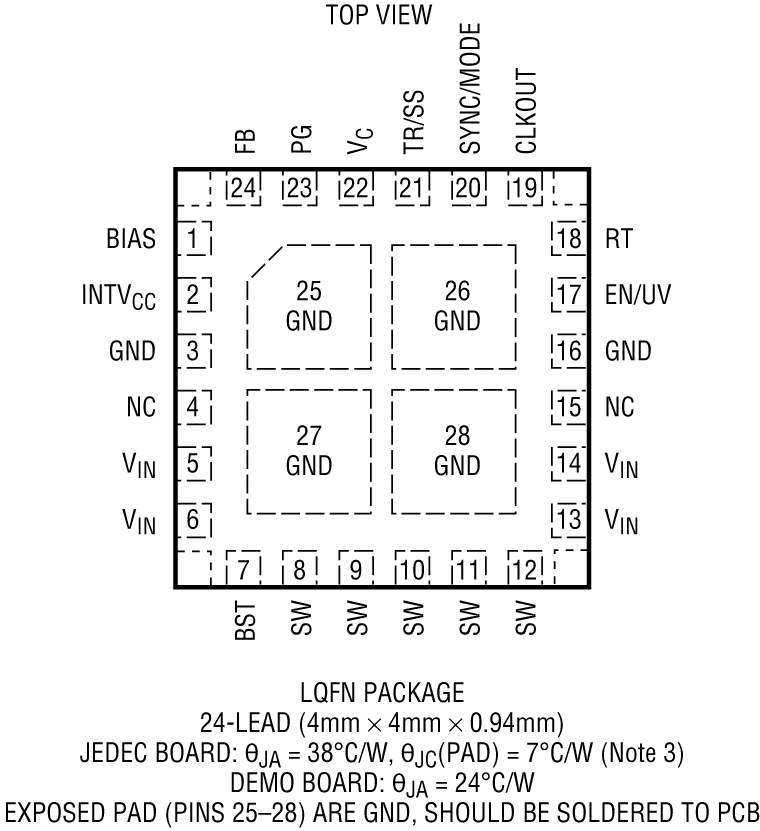

- 小外形 24 引脚 4mm x 4mm LQFN 封装
产品详情
LT®8640S / LT8643S 同步降压型稳压器采用第二代 Silent Switcher 架构，专为最大限度地降低 EMI / EMC辐射并在高开关频率下提供高效率而设计。这包括集成旁路电容器以优化器件内部所有的快速电流环路，并使得能够通过降低布局敏感性更加容易地实现产品广告中宣称的 EMI 性能。该性能使 LT8640S / LT8643S非常适合对噪声敏感的应用和环境。
快速、干净、低过冲开关边缘即使在高开关频率下亦能实现高效率运作，因而造就了小巧的总体解决方案尺寸。具有 30ns 最小导通时间的峰值电流模式控制可实现高降压比，即使在高开关频率条件下也不例外。LT8643S 通过 VC 引脚进行外部补偿，以实现高开关频率下的均流和快速瞬态响应。CLKOUT 引脚用于使其他稳压器同步至 LT8640S / LT8643S。
突发模式操作可实现超低备用电流消耗，强制连续模式能控制整个输出负载范围内的频率谐波，或扩展频谱操作能够进一步降低 EMI / EMC 辐射。软起动和跟踪功能通过 TR/SS 引脚来使用，一个准确的输入电压 UVLO 门限可采用 EN/UV 引脚设定。
Applications
- 汽车和工业电源
- 通用降压
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

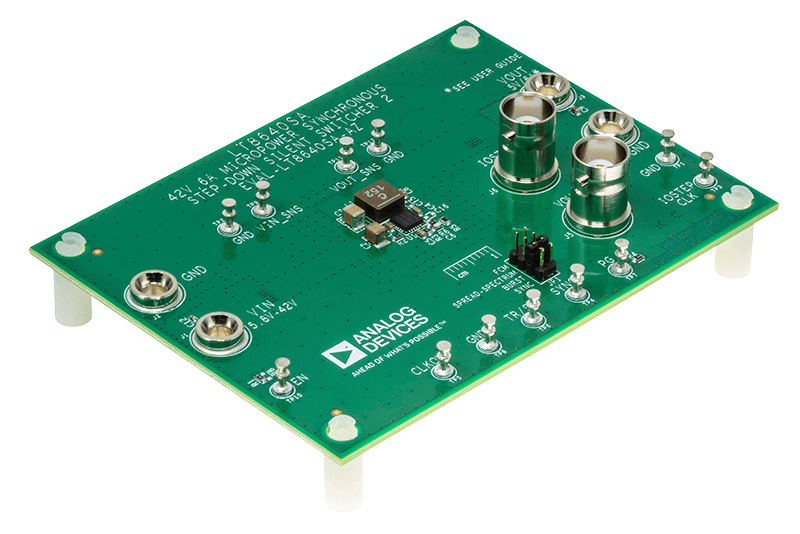

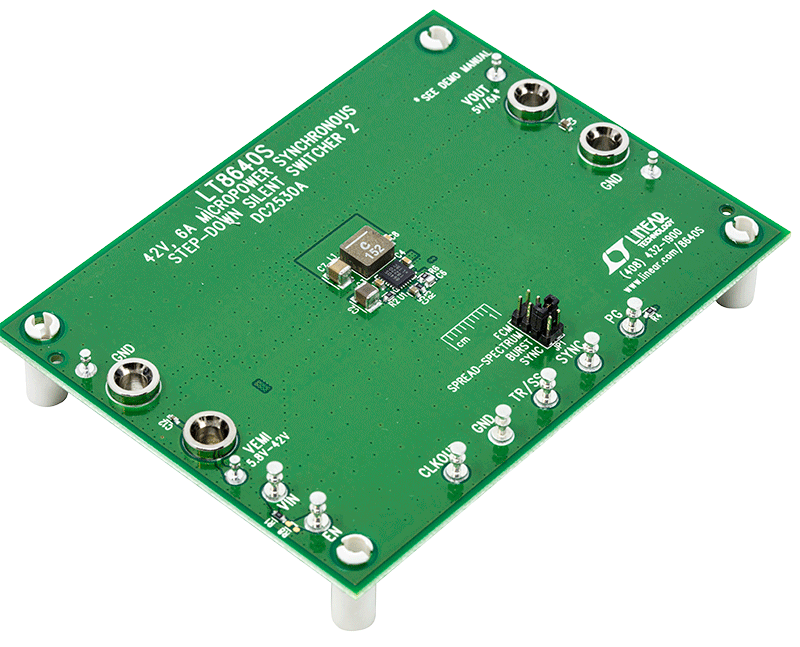

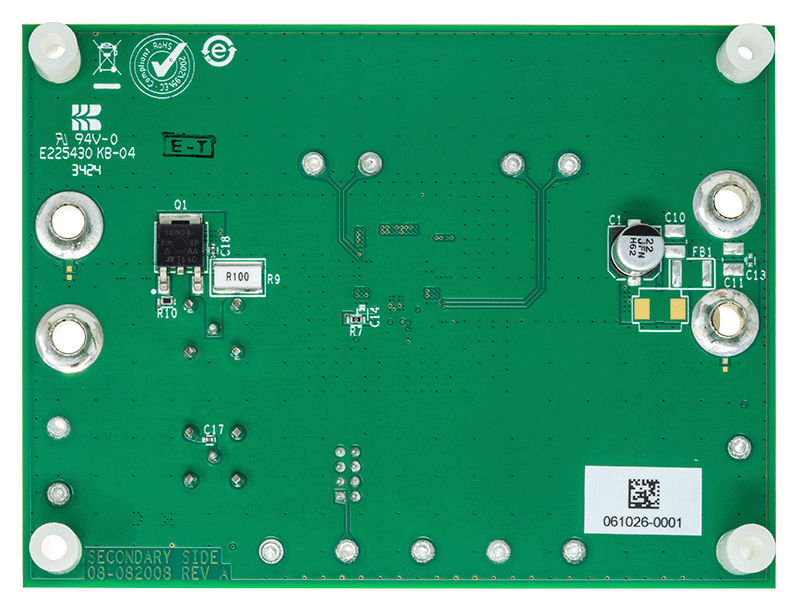

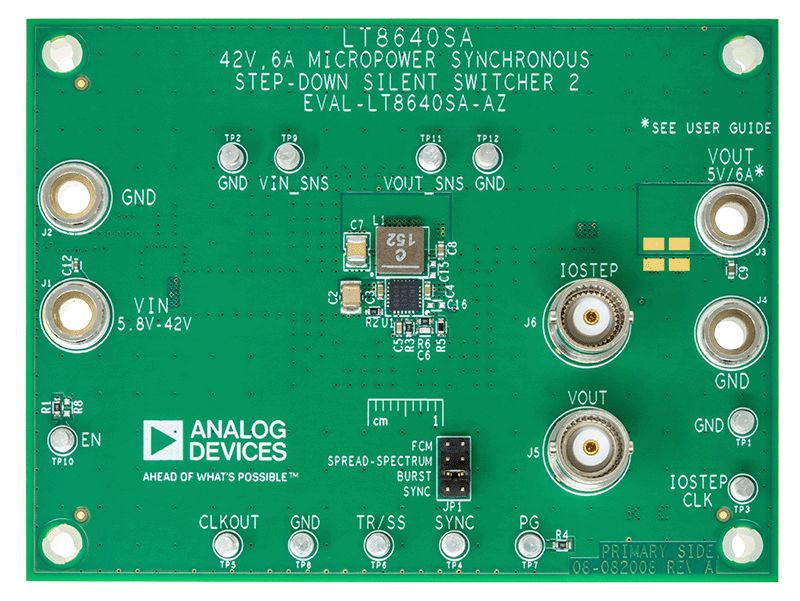

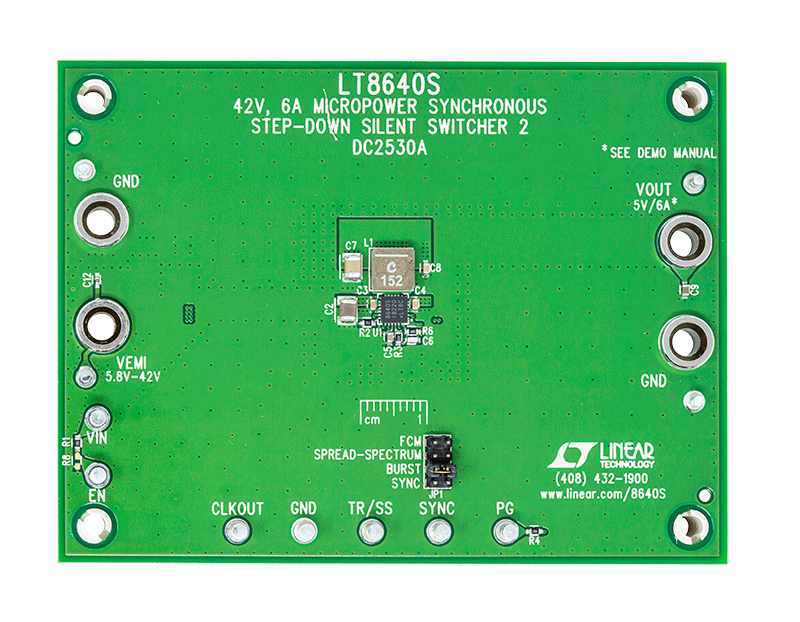

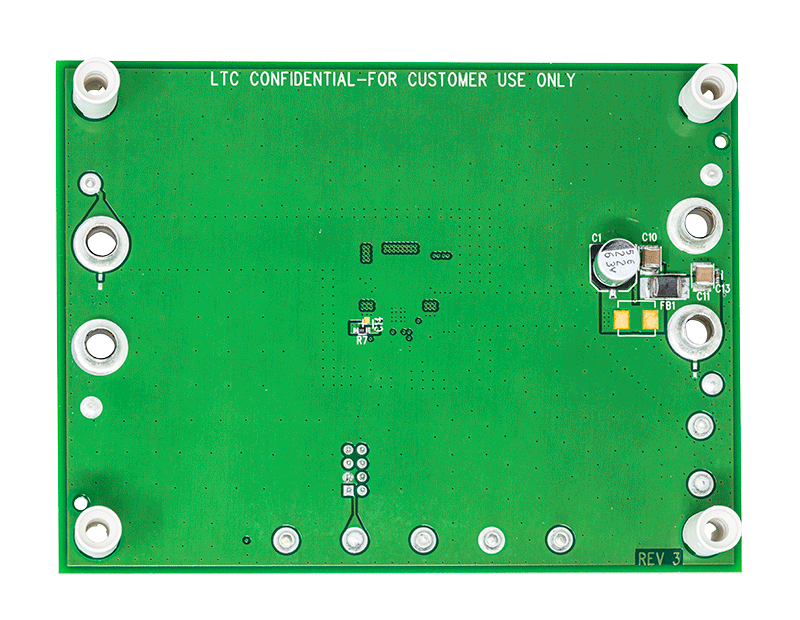

评估套件 (1)
