LTC3375
推荐新设计使用8 通道、可编程、可并联 1A 降压型 DC/DC 转换器
- 产品模型
- 6
产品详情
- 8 通道独立降压型 DC/DC 转换器
- 可利用单个电感器针对每输出通道高达 4A 的电流进行主 / 从配置
- 用于每个 DC/DC 的独立 VIN 电源 (2.25V 至 5.5V)
- 所有 DC/DC 都具有 0.425V 至 VIN 的输出电压范围
- 用于自主型排序 (或 I2C 控制) 的精准使能引脚门限
- 1MHz 至 3MHz 可编程 / 可同步振荡器频率 (2MHz 默认值)
- 每个通道的 I2C 可选调相 (90° 步进)
- 可编程上电复位 / 看门狗 / 按钮定时
- 芯片温度监视器输出

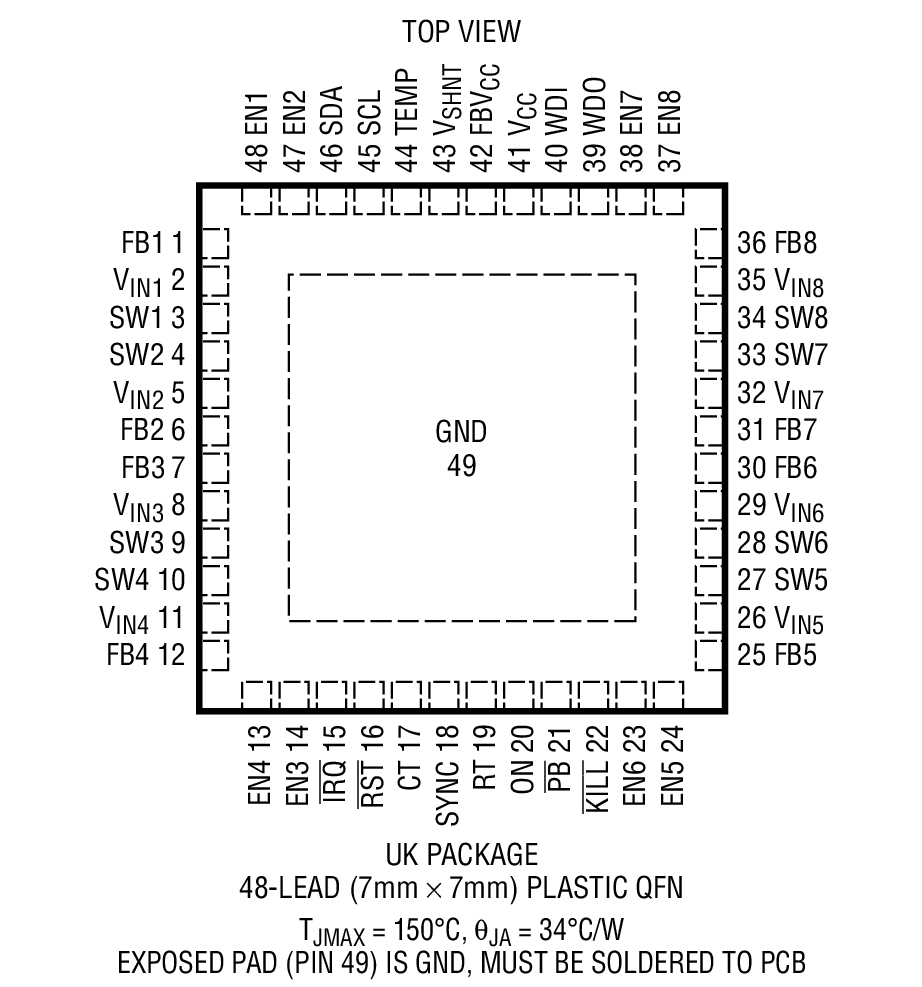

- 48 引脚 (7mm x 7mm) QFN 封装

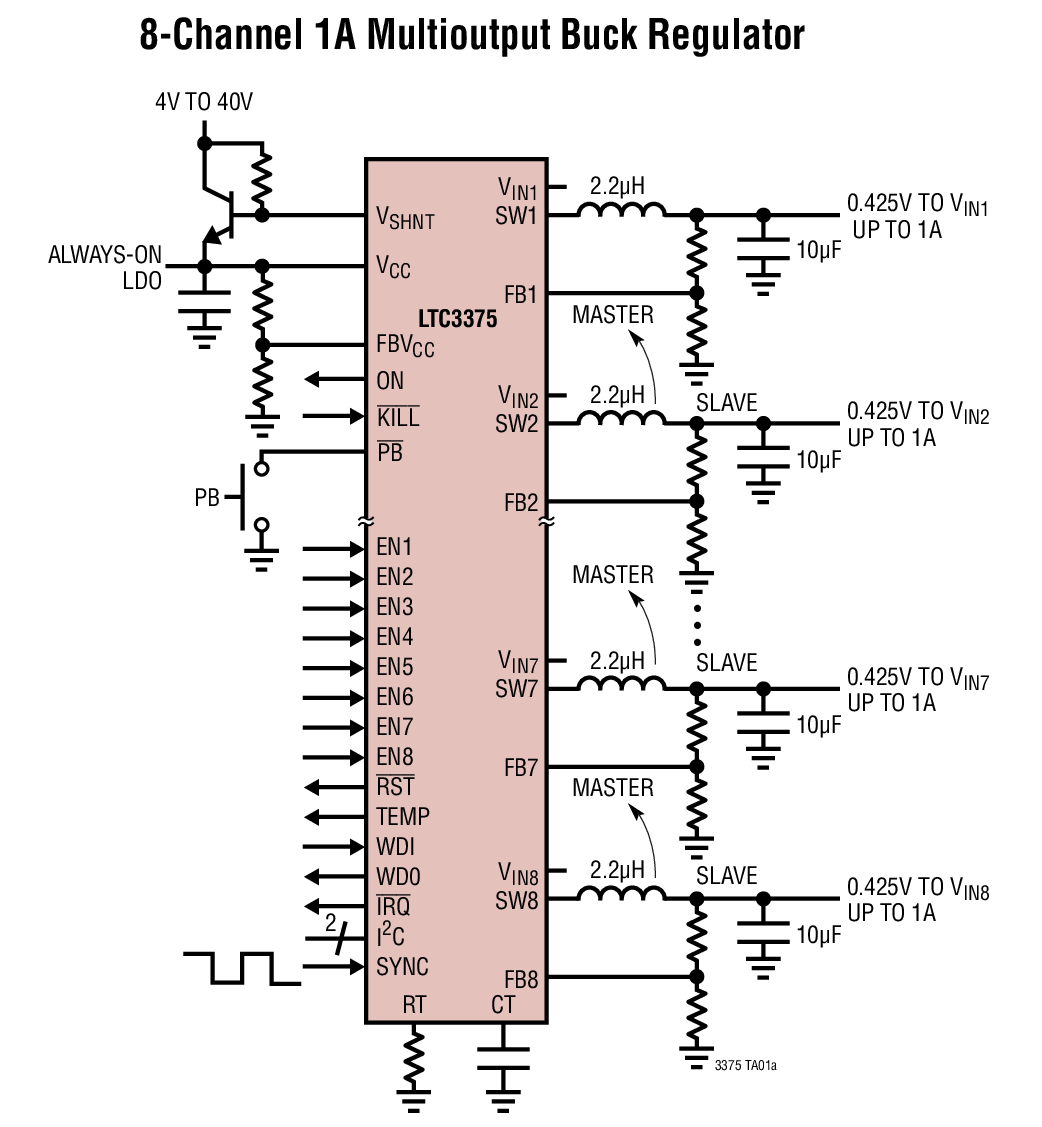

LTC®3375 是一款数字可编程、高效率、多输出电源 IC。DC/DC 包括 8 个同步降压型转换器 (IOUT 各高达 1A)，均由独立的 2.25V 至 5.5V 输入来供电。
DC/DC 使能、输出电压、操作模式和调相均可通过 I2C 单独设置，或利用简单的 I/O 和上电默认在单一模式中使用。DC/DC 可以单独使用，也可并联起来使用，以与一个共用电感器一起提供较高的输出电流 (每个输出高达 4A)。另外，高芯片温度的告警级别也可以通过 I2C 进行设置，并利用一个可屏蔽 IRQ 输出来监视 DC/DC 和系统故障。
按钮 ON / OFF / RESET 控制、上电复位和一个看门狗定时器提供了灵活且可靠的上电排序和系统监视。LTC3375 采用扁平 48 引脚 7mm x 7mm QFN 封装。
Applications
- 通用型多通道电源
- 工业 / 汽车 / 通信
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
技术文章 4
视频 1
解决方案设计及宣传手册 1
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3375EUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
| LTC3375EUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
| LTC3375HUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
| LTC3375HUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
| LTC3375IUK#PBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | ||
| LTC3375IUK#TRPBF | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3375
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

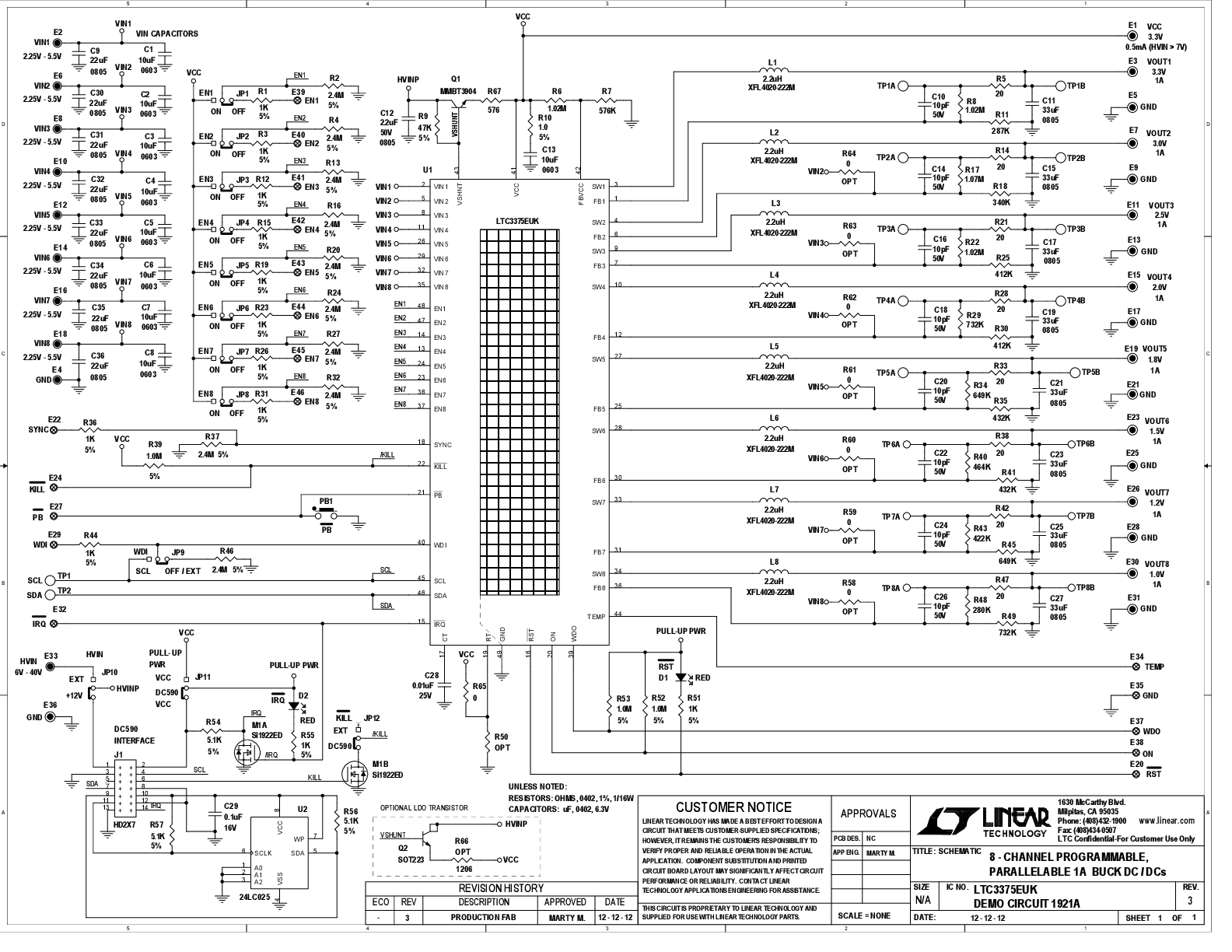

LTC3375EUK演示板8通道可编程、可并联、1A降压DC/DC（DC590配套板）
资料
参考电路
用于IO和可靠电源的NXP iMX6平台EVK硬件验证设计
