LTC3374

量产

8 通道、可并联 1A 降压型 DC/DC 转换器

数据手册产品选型表

产品模型: 12

Viewing:

产品详情

8 通道独立降压型 DC/DC 转换器
可利用单个电感器对高达 4A 的每个输出电压轨进行主 / 从配置
用于每个 DC/DC 的独立 V_IN 电源 (2.25V 至 5.5V)
所有的 DC/DC 都具有 0.8V 至 V_IN 的输出范围
用于自主型排序的精准使能引脚门限
1MHz 至 3MHz 可编程 / 可同步振荡器频率 (2MHz 默认值)
芯片温度监视器输出

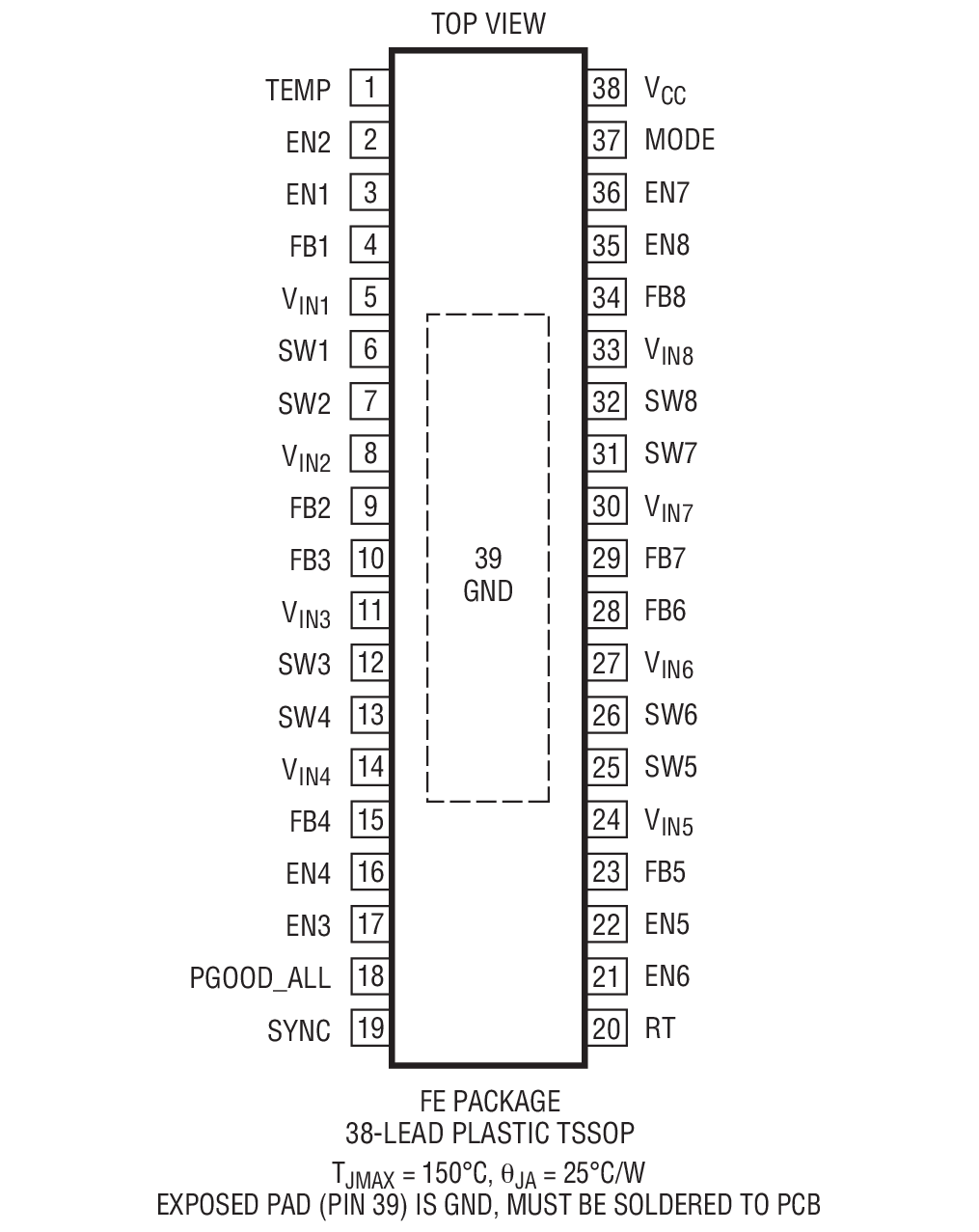

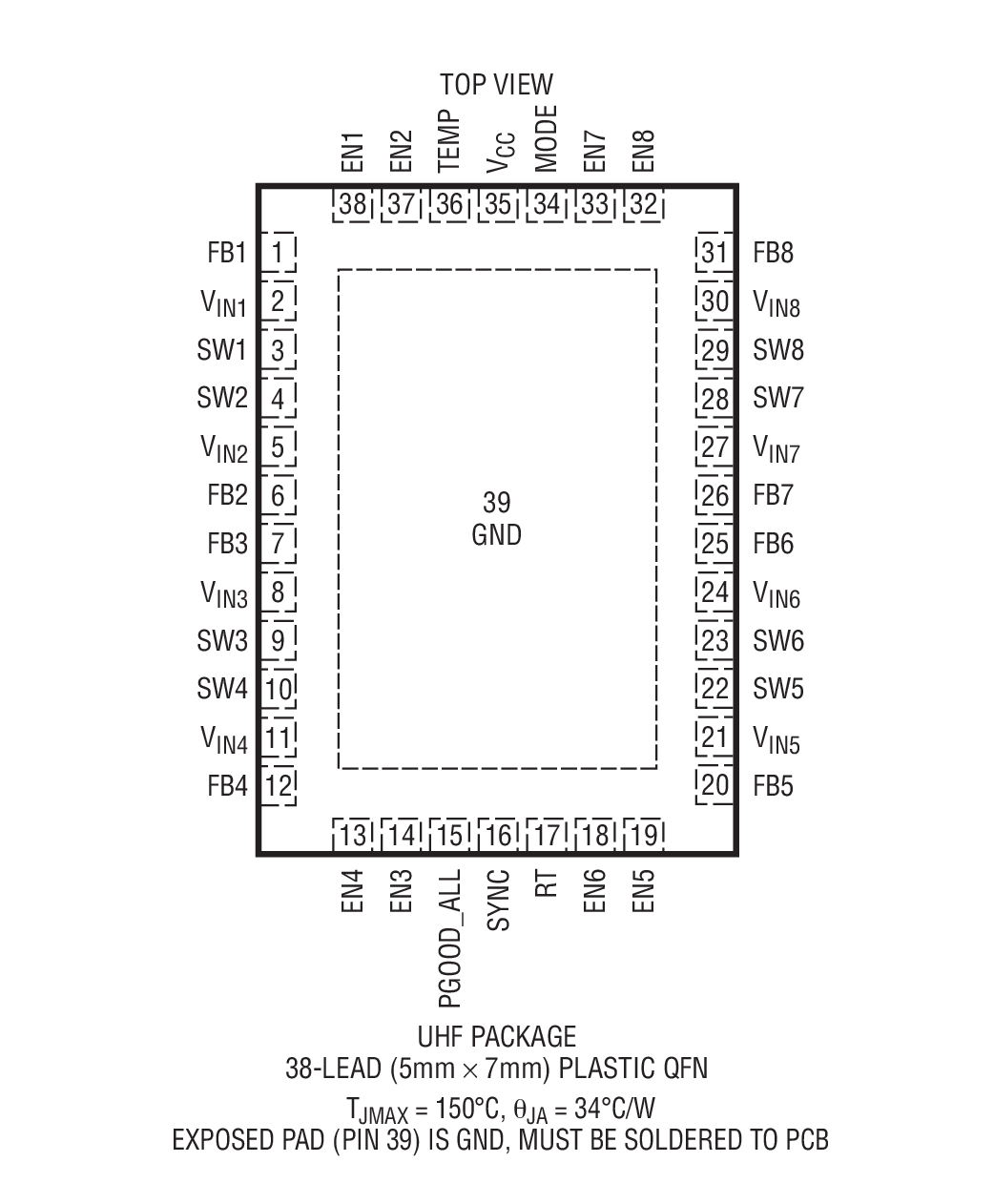

耐热性能增强型 38 引脚 QFN (5mm x 7mm) 和 TSSOP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3374EFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374EFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374EUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374EUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374HFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374HFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374HUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374HUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374IFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374IFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374IUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3374IUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3374EFE#PBF	量产
LTC3374EFE#TRPBF	量产
LTC3374EUHF#PBF	量产
LTC3374EUHF#TRPBF	量产
LTC3374HUHF#PBF	量产
LTC3374HUHF#TRPBF	量产
LTC3374IFE#PBF	量产
LTC3374IFE#TRPBF	量产
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC3374EFE#PBF	量产
LTC3374EFE#TRPBF	量产
LTC3374HFE#PBF	量产
LTC3374HFE#TRPBF	量产
LTC3374IFE#PBF	量产
LTC3374IFE#TRPBF	量产
4月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3374IUHF#PBF	量产
LTC3374IUHF#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
PowerPath、理想二极管和负载开关 1
LTC4370	推荐新设计使用	双电源二极管 “合路” 电流平衡控制器
数字电源系统管理器 1
LTC2977	推荐新设计使用	具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器

部分模型	产品周期	描述
LTC3374A	推荐新设计使用	高准确度、8 通道、可并联 1A 降压型 DC/DC
LTC3375	推荐新设计使用	8 通道、可编程、可并联 1A 降压型 DC/DC 转换器

工具及仿真模型

LTspice 1

LTC3374 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC3374
LTC3374A

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3374EUHF Demo Board 8-Channel Parallelable 1A Buck DC/DC

立即购买更多内容

产品详情

Demonstration circuit 1953A is an 8-output power supply featuring the LTC3374. The LTC3374 has eight synchronous buck regulators each with an independent V_IN supply. Up to four buck regulators may be paralleled together to create a higher power buck regulator with a single inductor. The input range of the LTC3374 is ideal for single cell Li-Ion/Polymer battery applications. The buck regulators can be enabled via external precision threshold enable pins to allow hardwired power up sequences.

资料

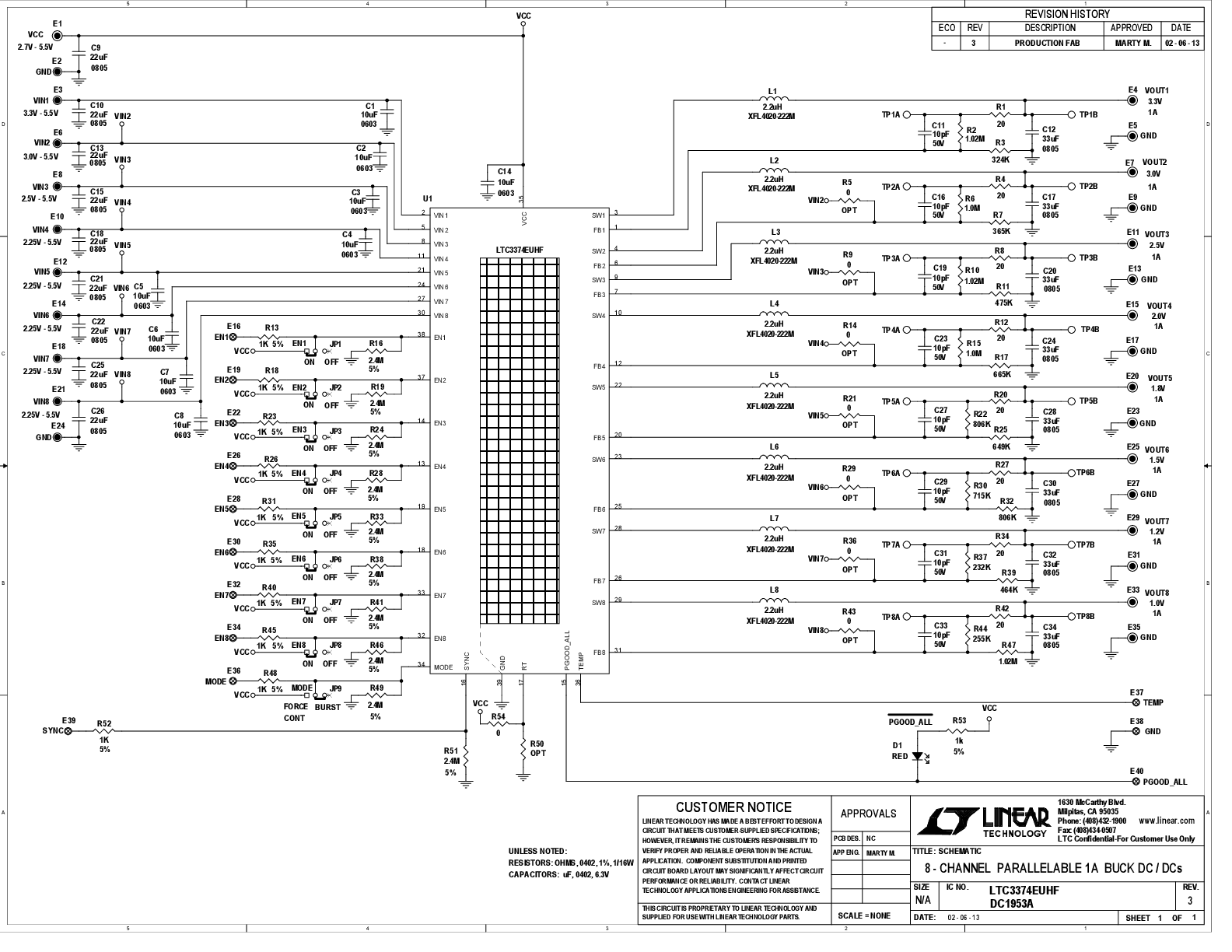

DC1953A - Schematic
2013/5/30

DC1953A - Demo Manual
2015/3/13

DC1953A - Design Files
2013/5/30
