ADP222

双通道、300 mA 固定输出、低噪声、高PSRR电压调节器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 输入电压范围：2.5 V至5.5 V
  • 8引脚2 mm × 2 mm小型LFCSP封装
  • 初始精度： ±1%
  • 高PSRR：70 dB (10 kHz)、60 dB (100 kHz)、40 dB (1 MHz)
  • 低噪声：27 μV rms (VOUT = 1.2 V)，50 μV rms (VOUT = 2.8 V)
  • 出色的瞬态响应性能
  • 低压差：170 mV（300 mA负载）
  • 典型接地电流：65 μA（空载，两个LDO均使能）
  • 过流和热保护

更多细节
show more Icon
ADP223/ADP225均为300 mA可调双路输出电压调节器，ADP222/ADP224则是固定双路输出电压调节器，这些器件集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，非常适合对性能和电路板空间要求严苛的无线应用。

ADP222/ADP223/ADP224/ADP225的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。

LDO竞争产品相比，ADP222/ADP223/ADP224/ADP225的噪声低得多，而且不需要噪声旁路电容。这些器件还提供过流和热保护电路，防止器件在不利条件下受损。

ADP224和ADP225分别与ADP222和ADP223大致相同，不同之处是ADP224和ADP225增加了快速输出放电(QOD)特性。

ADP222/ADP223/ADP224/ADP225提供8引脚、2 mm × 2 mm、小型LFCSP封装，利用小型1 µF、±30%陶瓷输出电容便可稳定工作，因此能以最小的电路板空间满足各种便携式电源需求。

应用

- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 便携式医疗设备
- 后置DC-DC调节

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADP222

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 08/01/2011
英文

ADP222/ADP223/ADP224/ADP225: Dual, 300 mA Output, Low Noise, High PSRR Voltage Regulators Data Sheet (Rev.E)

打开PDF文件

redirect
743 kB
download

下载 PDF

PDF Vector

pdf

更新 08/01/2011
日文

ADP222/ADP223/ADP224/ADP225: デュアル300 mA出力、低ノイズ、高PSRRの電圧レギュレータ (Rev.C)

打开PDF文件

redirect
0
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADP222ACPZ-1218-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1228-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1233-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1528-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1533-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1815-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1825-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1827-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-1833-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-2725-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-2818-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-2827-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-3325-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-3328-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADP222ACPZ-3330-R7 8-Lead LFCSP (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN22_0192_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN16_0036_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

8月 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN13_0244_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN22_0192_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon
10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN16_0036_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon
8月 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

ADP222ACPZ-1218-R7

量产

ADP222ACPZ-1228-R7

量产

ADP222ACPZ-1233-R7

量产

ADP222ACPZ-1528-R7

量产

ADP222ACPZ-1533-R7

量产

ADP222ACPZ-1815-R7

量产

ADP222ACPZ-1825-R7

量产

ADP222ACPZ-1827-R7

量产

ADP222ACPZ-1833-R7

量产

ADP222ACPZ-2725-R7

量产

ADP222ACPZ-2818-R7

量产

ADP222ACPZ-2827-R7

量产

ADP222ACPZ-3325-R7

量产

ADP222ACPZ-3328-R7

量产

ADP222ACPZ-3330-R7

量产

pdf

PCN13_0244_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon

pdf

Test Correlation Report

external-icon

软件和型号相关生态系统

参考电路 1

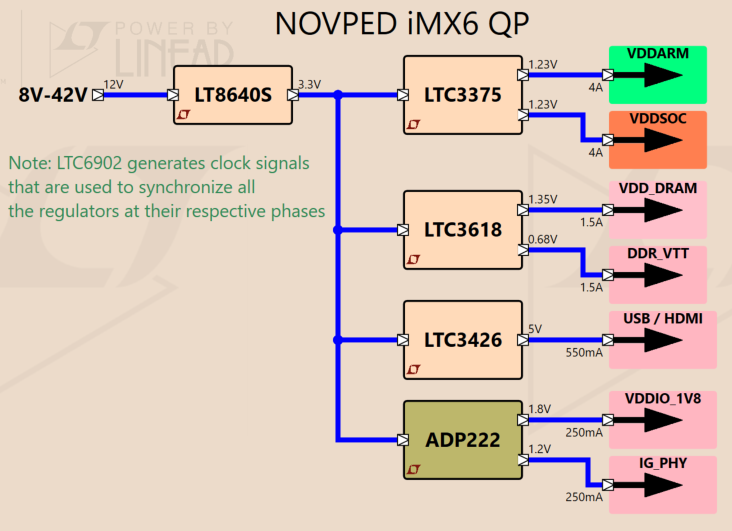

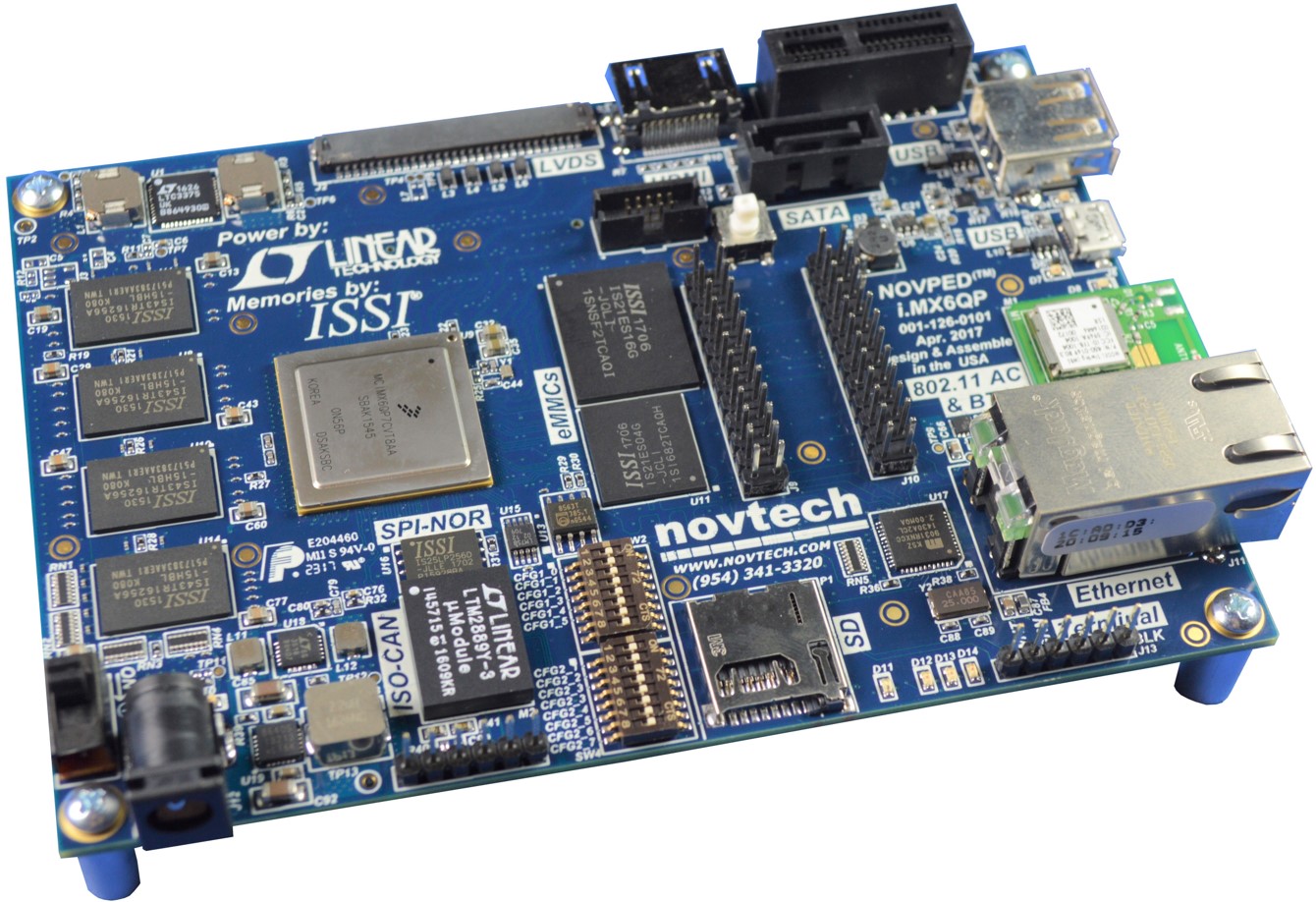

NOVPED iMX6 QP Dev Kit
