特性
- 内部 2A MOSFET 开关
- 1.2MHz 开关频率
- 集成软起动
- 低 1.6V VIN 工作
- 低 RDS(ON) 开关：在 5V 输出时为 100mΩ

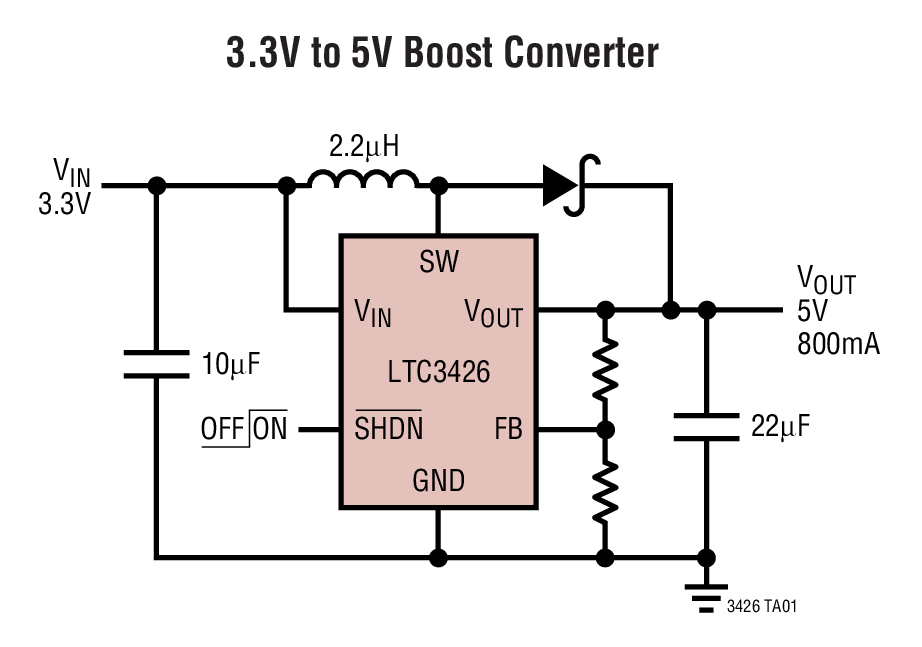

- 从 3.3V 输入提供 5V/800mA 输出
- 从 2.5V 输入提供 3.3V/800mA 输出
- 采用外形小巧、扁平的外部组件
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®3426 升压型开关稳压器可从低至 1.6V 的输入电压产生一个高达 5.5V 的输出电压。作为空间受限型应用的理想选择，其开关频率为 1.2MHz，因而允许采用纤巧型、低成本且外形扁平的外部组件。其内部 2A、100mΩ NMOS 开关即使在重负载条件下也能提供高效率，而恒定频率、电流模式架构的运用将产生很低而且可预测的输出噪声，因此易于滤除。
抗振铃电路通过在不连续操作模式下对电感器进行阻尼以使 EMI 问题有所缓解，而内部软起动功能则减轻了人们对涌入电流的担心。内部频率补偿是专为适应陶瓷输出电容器而设计的，从而进一步降低了噪声。该器件的停机电流非常低，仅 0.5µA。

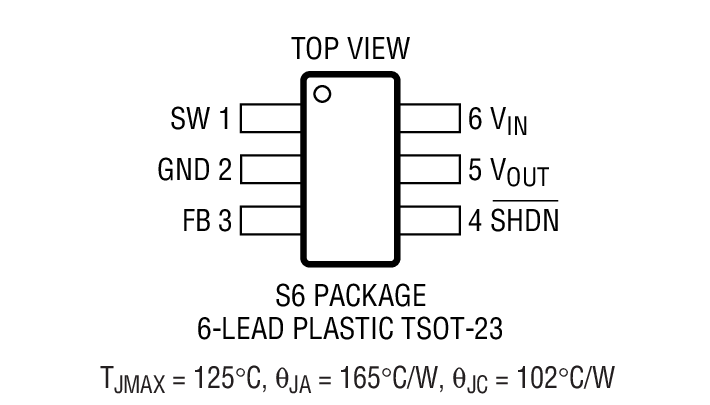

LTC3426 采用 6 引脚 SOT-23 封装。
Applications
- 白光 LED 驱动器电源
- 3.3V 或 5V 本机电源
- 后备电池
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3426
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
全部
-
英文
用户手册
1
406.00K
可靠性数据
1
25.65 K
技术文章
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3426ES6#TRMPBF |
6-Lead TSOT-23
|
|
|
| LTC3426ES6#TRPBF |
6-Lead TSOT-23
|
|
- LTC3426ES6#TRMPBF
- 引脚/封装图-中文版
-
6-Lead TSOT-23
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3426ES6#TRPBF
- 引脚/封装图-中文版
-
6-Lead TSOT-23
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1

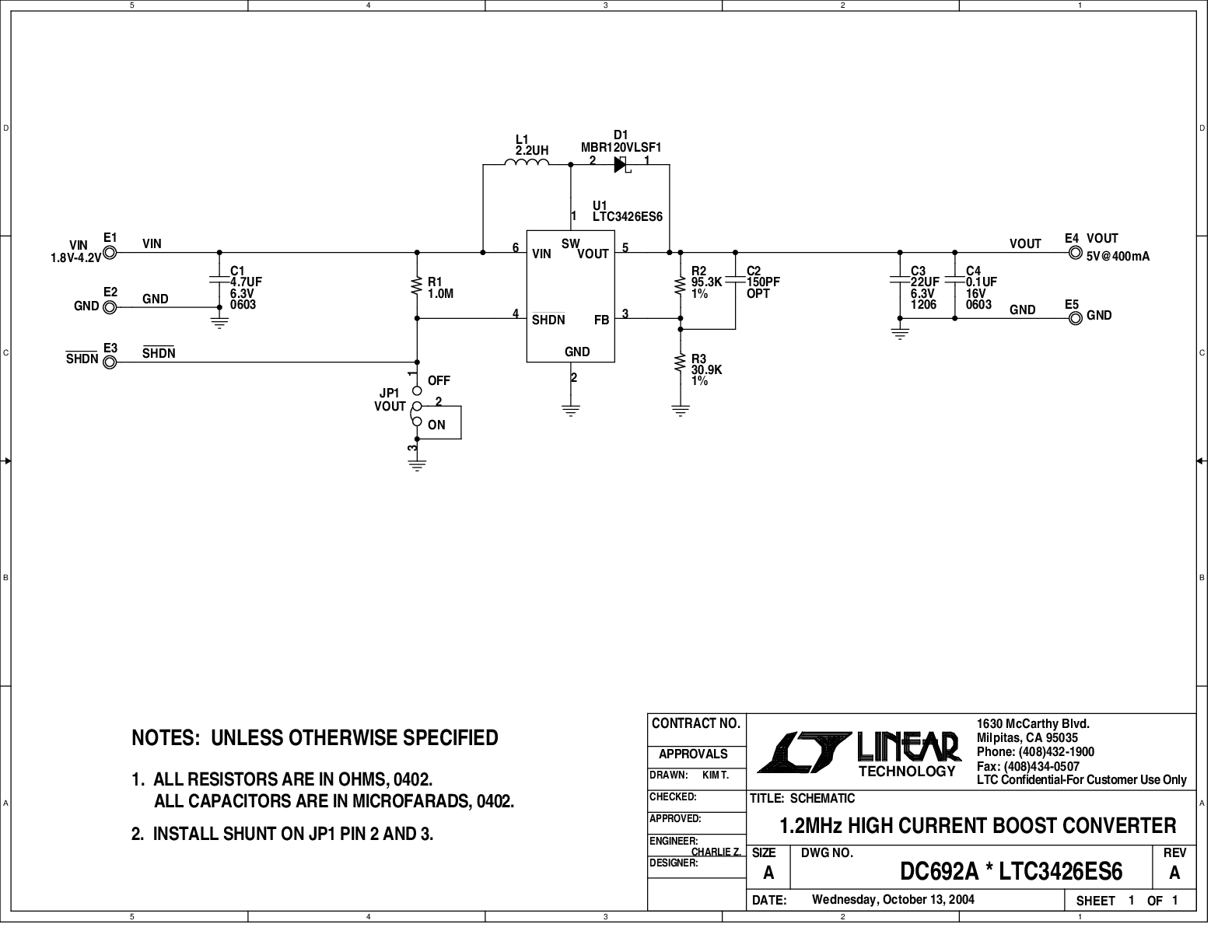

DC692A
LTC3426ES6演示板 | 1.2MHz， VIN=1.8V 至 4.2V， VOUT=(400mA-800mA)
产品详情
演示电路692是一款高效率1.2MHz升压DC/DC转换器，内置LTC3426ES6。该板能够通过1.8V输入提供5V (400mA)电压。也能够通过3.3V输入提供5V (800mA)电压。该转换器具有内部软启动和内部频率补偿功能。
