ADL5605

700 MHz 至1000 MHz 2级1W RF驱动放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 工作频率范围:700 MHz至1000 MHz
  • 增益:23 dB (943 MHz)
  • OIP3:44.3 dBm (943 MHz)
  • P1dB:31.1 dBm (943 MHz)
  • 噪声系数:4.8 dB (943 MHz)
  • 5 V电源供电
  • 电源电流:307 mA(典型值)
  • 内部有源偏置
  • 省电功能

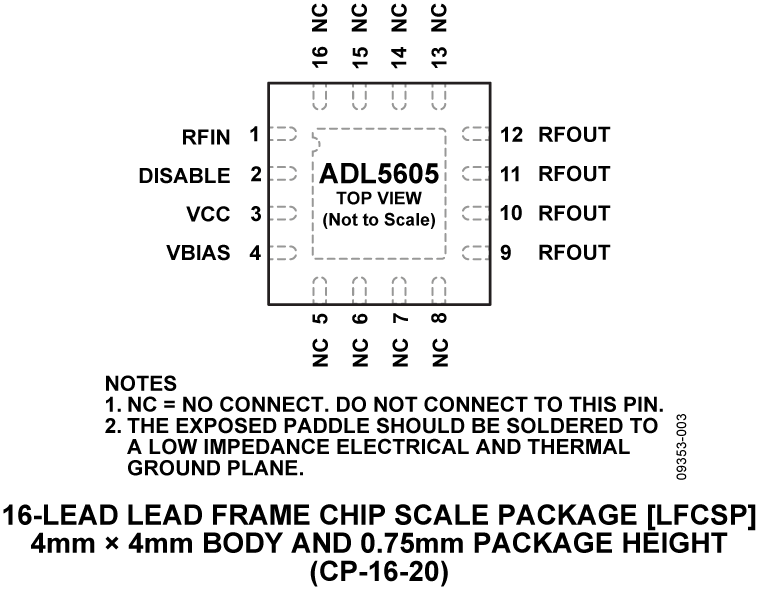

  • 4 mm × 4 mm小型16引脚LFCSP封装
  • ESD额定值:±1 kV(1C类)
  • 引脚兼容ADL5606,1800 MHz至2700 MHz
更多细节
show more Icon
ADL5605是一款宽带两级1 W RF驱动放大器,工作频率范围为700 MHz至1000 MHz。

ADL5605采用5 V电源供电,电源电流为307 mA。驱动器还内置一个快速上电/掉电功能,满足TDD应用、需要省电模式或间断数据传输的应用需求。

ADL5605采用GaAs HBT工艺制造,提供紧凑型4 mm × 4 mm、16引脚LFCSP封装,使用裸露焊盘以获得出色的热阻抗性能。工作温度范围为-40°C至+85°C,同时提供配置齐全的评估板(调谐至943 MHz)。

应用

  • 无线基础设施
  • 自动测试设备
  • ISM/AMR应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADL5605ACPZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

EVAL-ADL5605

ADL5605 Evaluation Board

zoom

EVAL-ADL5605

ADL5605 Evaluation Board

ADL5605 Evaluation Board

产品详情

ADL5605-EVALZ is a 4-layer, FR4-equivalent printed circuit board, and configured for 943 MHz operation. It requires 5V/307 mA power supply for normal operation. The 5V power supply should be connected to the vector leads, labeled VCC1 and GND3. RFIN is the RF input port, and RFOUT is the RF output port. Both ports are populated with edge-mounted SMA connectors.

资料

工具和仿真

工具及仿真模型 4

参考电路

参考电路 1

CN0522 Simplified Functional Block Diagram

USB供电、915 MHz ISM无线电频段、具有过温管理功能的1 W功率放大器
