LTM4605

高效率、降压-升压型 DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LTM4605 - ?Module Regulators Download 1.77 KB LTspice LTM4605 Demo Circuit - High Efficiency Buck-Boost DC/DC uModule (15V to 12V @ 5A) Download 3.00KB
产品模型 2
特性
  • 单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围：4.5V 至 20V
  • 宽 VOUT 范围：0.8V 至 16V
  • 5A 典型 DC 电流 (降压模式中的典型 DC 电流为 12A)
  • 效率高达 98%
  • 电流模式控制
  • 电源良好输出信号
  • 可锁相固定频率：200kHz 至 400kHz
  • 超快速瞬态响应
  • 电流折返保护
  • 输出过压保护
  • 小型、扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)

更多细节
show more Icon

LTM4605 是一款高效率开关模式降压-升压型电源。封装中包括了开关控制器、功率 FET 和支持元件。LTM4605 的工作输入电压范围为 4.5V 至 20V，可支持 0.8V 至 16V 的输出电压范围 (由单个电阻器来设定)。该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 12A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成全部的设计。

由于采用了扁平封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构可对电压和负载变化作出快速瞬态响应。可以使 LTM4605 的频率与一个外部时钟同步，以减少无用的频率谐波。

故障保护功能包括过压和折返电流保护。该 DC/DC μModule® 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装。LTM4605 是无铅型器件，并符合 RoHS 标准。

应用

  • 电信、服务器和网络设备
  • 工业和汽车设备
  • 高功率电池供电式设备
Show More Arrow image
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LTM4605 - ?Module Regulators Download 1.77 KB LTspice LTM4605 Demo Circuit - High Efficiency Buck-Boost DC/DC uModule (15V to 12V @ 5A) Download 3.00KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM4605

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 04/24/2014
英文

LTM4605: High Efficiency Buck-Boost DC/DC μModule (Power Module) Regulator Data Sheet (Rev.E)

打开PDF文件

redirect
930.5 K
download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 02/15/2011
英文
DN438 - uModule Buck-Boost Regulators Offer a Simple and Efficient Solution for Wide Input and Output Voltage Range Applications redirect icon

96.00K

download

下载 PDF

PDF Vector

PDF

更新 04/10/2008
中文
DN438 - uModule 降压 - 升压型稳压器为宽输入和输出电压范围应用提供了简单而有效的解决方案 redirect icon

829.00K

download

下载 PDF

PDF Vector

PDF

更新 04/25/2008
日文
DN438 - 入力と出力の電圧範囲が広いアプリケーションにシンプルな高効率ソリューションを提供する、uModule昇降圧レギュレータ redirect icon

545.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/07/2013
英文
DC1198B-A - Demo Manual redirect icon

677.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R504 Reliability Data redirect icon

347.53 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 03/01/2008
英文
High Power, Single Inductor, Surface Mount Buck-Boost µModule Regulators Handle 36VIN, 10A Loads redirect icon

PDF Vector

HTML

更新 09/01/2008
英文
Low Voltage, High Current Step-Down µModule Regulators Put a (Nearly) Complete Power Supply in a 15mm × 9mm × 2.8mm Package redirect icon

应用笔记

3

PDF Vector

HTML

更新 09/01/2019
英文
AN-140: Basic Concepts of Linear Regulator and Switching Mode Power Supplies redirect icon

PDF Vector

HTML

更新 09/01/2019
中文
AN-140：线性调节器和开关模式电源的基本概念 redirect icon

PDF Vector

HTML

更新 09/01/2019
日文
AN-140: リニア・レギュレータとスイッチング電源の基本概念 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LTM4605: High Efficiency Buck-Boost DC/DC μModule (Power Module) Regulator Data Sheet (Rev.E)

可靠性数据 1

R504 Reliability Data

用户手册 1

DC1198B-A - Demo Manual

应用笔记 1

AN-140：线性调节器和开关模式电源的基本概念

设计笔记 1

DN438 - uModule 降压 - 升压型稳压器为宽输入和输出电压范围应用提供了简单而有效的解决方案

技术文章 2

High Power, Single Inductor, Surface Mount Buck-Boost µModule Regulators Handle 36VIN, 10A Loads
Low Voltage, High Current Step-Down µModule Regulators Put a (Nearly) Complete Power Supply in a 15mm × 9mm × 2.8mm Package

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM4605EV#PBF 141-Lead LGA (15mm x 15mm x 2.82mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM4605IV#PBF 141-Lead LGA (15mm x 15mm x 2.82mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2021

- 21_0172

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN21_0172_Form

external-icon

xls

Material_Report

Download

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2021

- 21_0172

arrow down

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN21_0172_Form

external-icon

xls

Material_Report

Download
7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4605EV#PBF

量产

LTM4605IV#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

SEPIC稳压器1
LTM8045
popup image
Cart

推荐新设计使用

具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器

硅振荡器1
LTC6908
popup image
Cart

具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

DC1198B-A

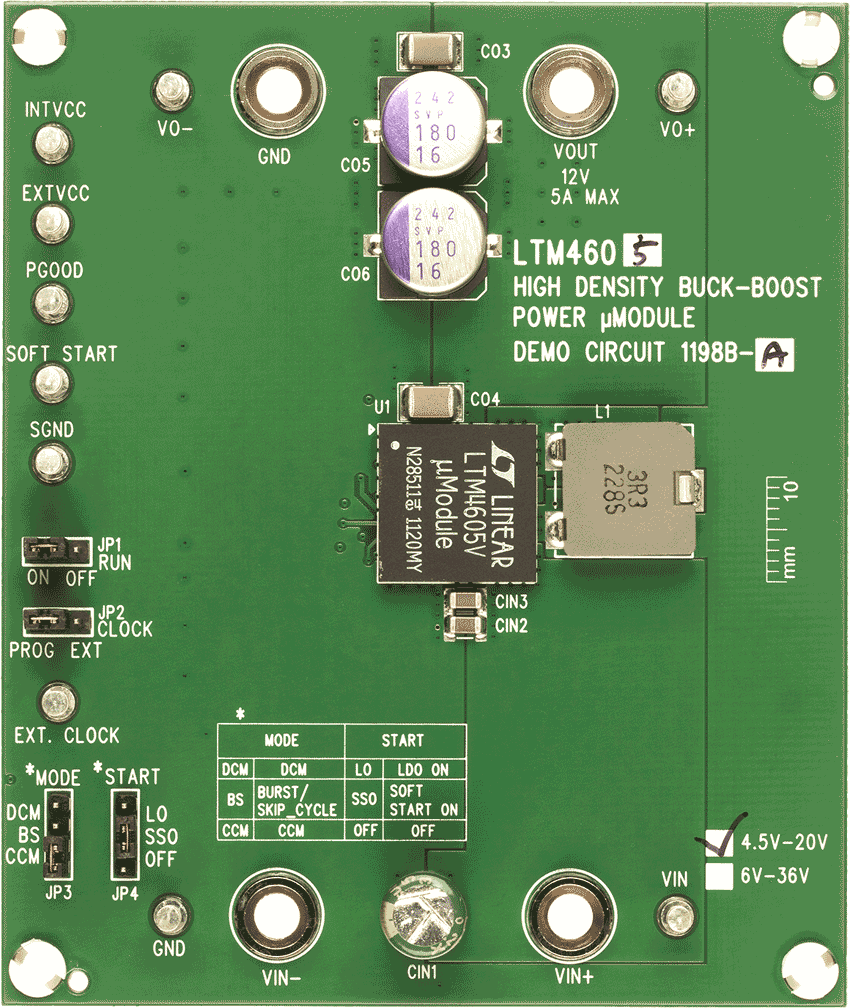

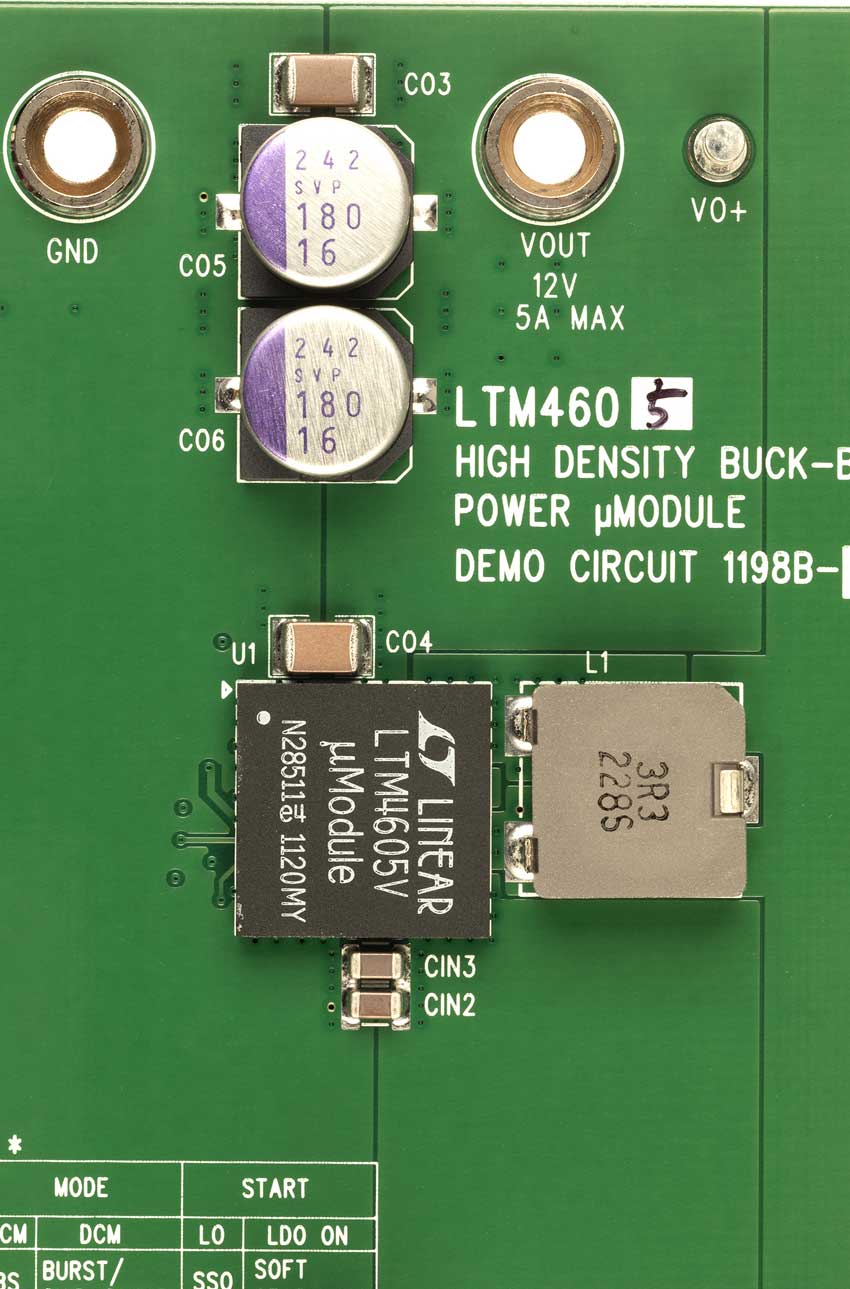

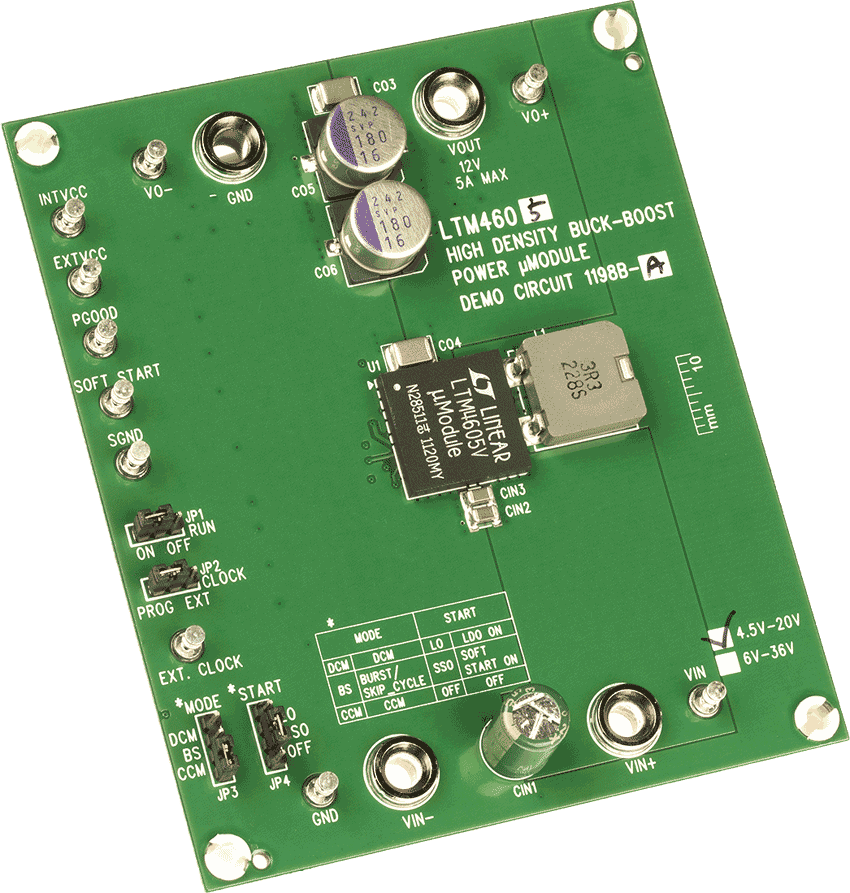

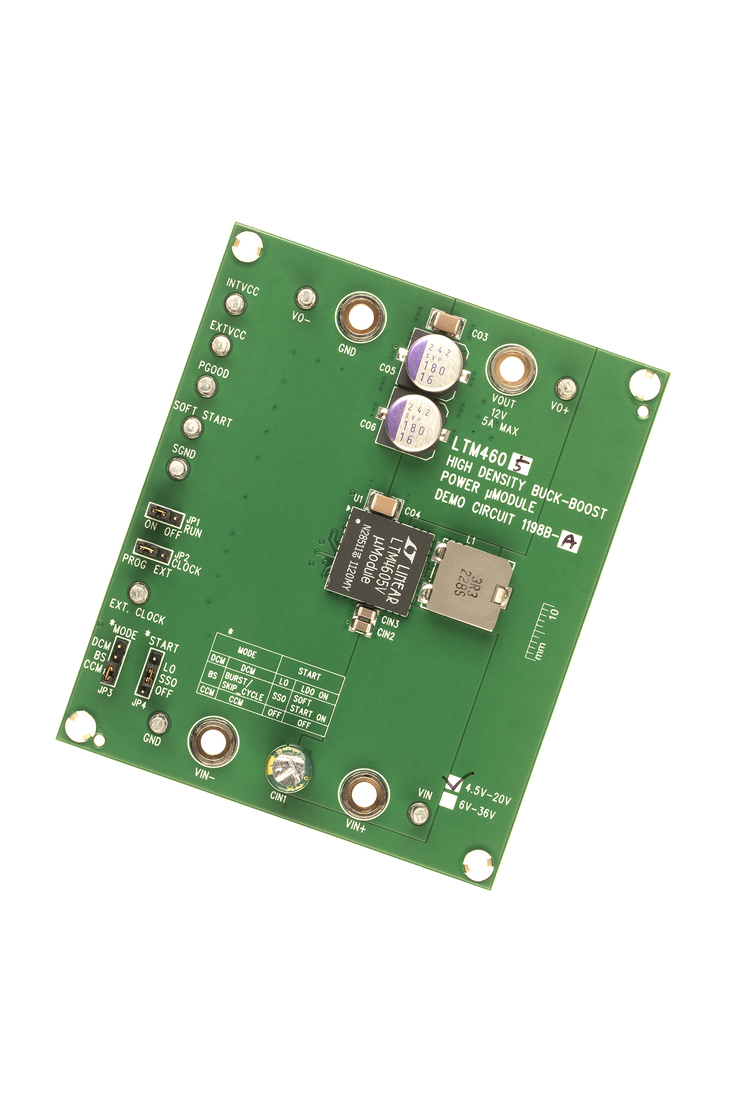

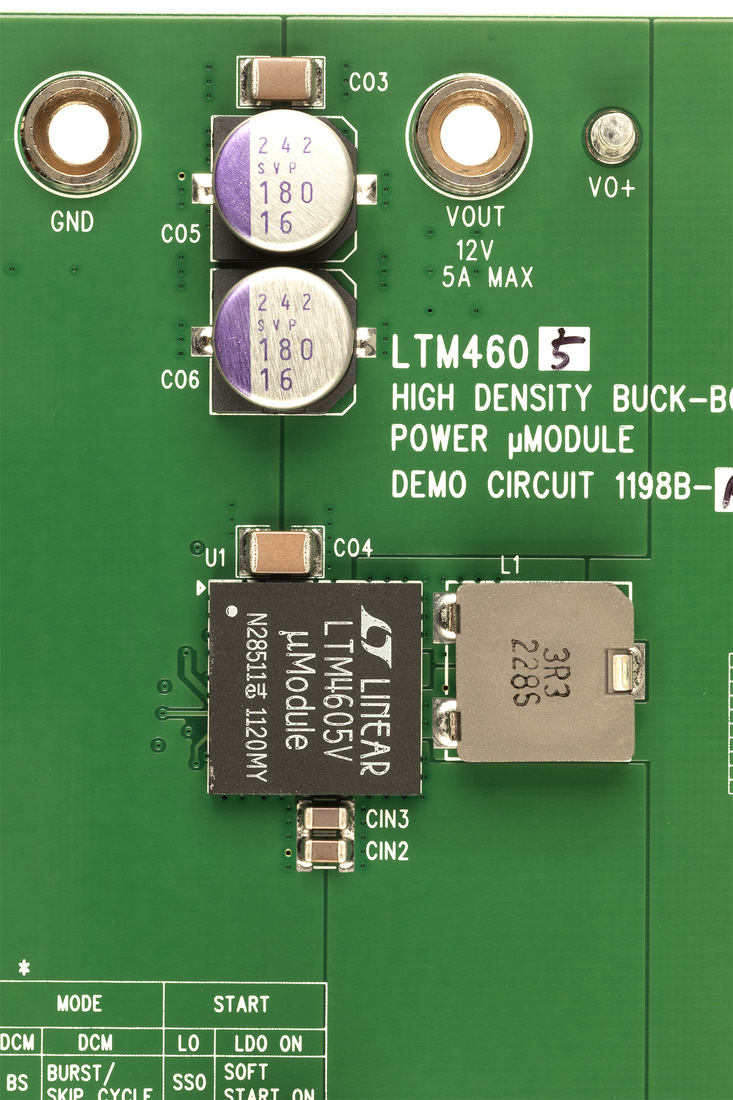

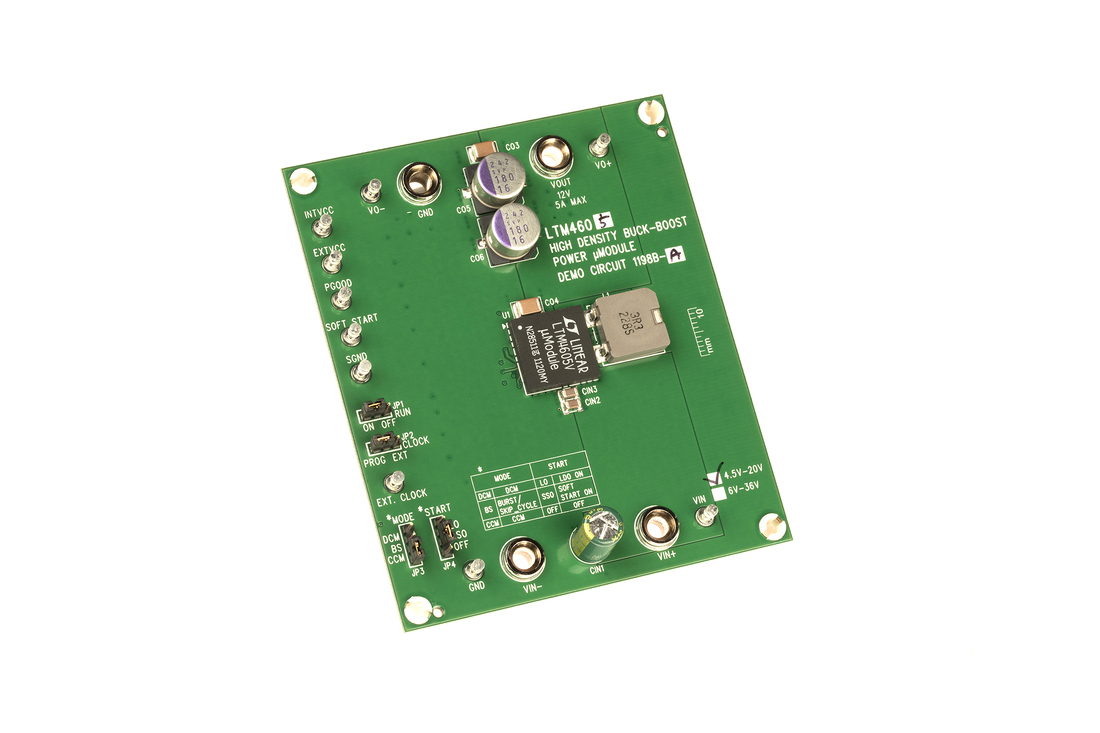

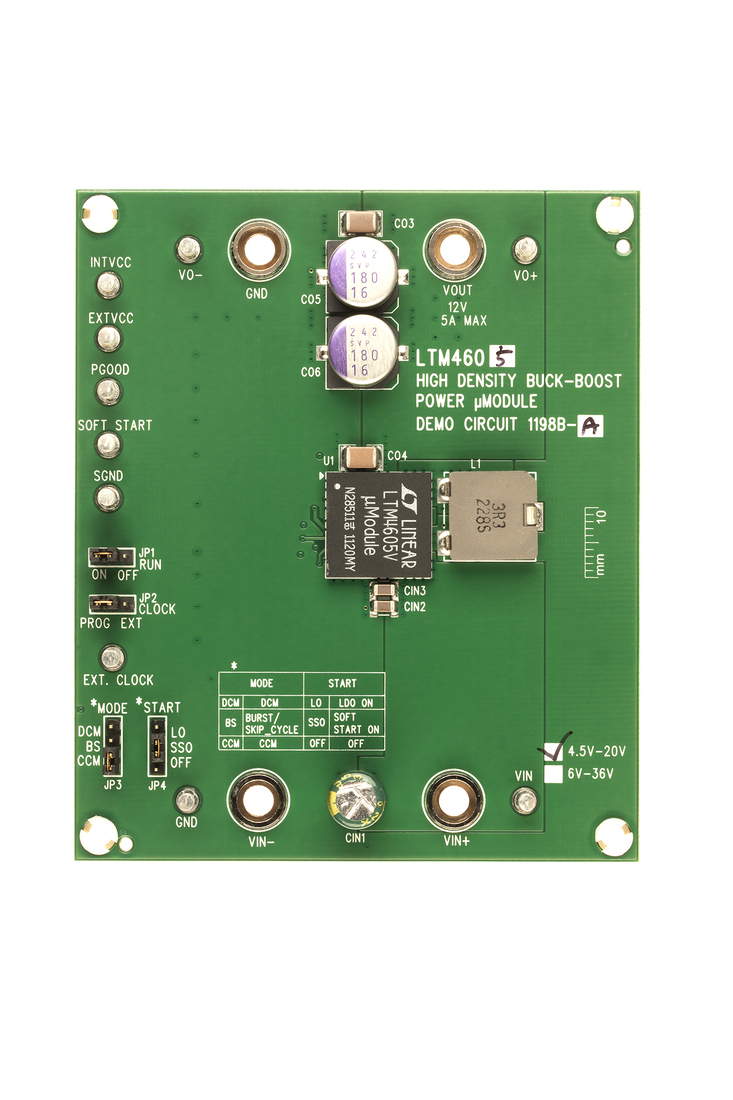

LTM4605EV演示板 | 4.5V至20VIN，12VOUT (5A)

zoom

DC1198B-A

LTM4605EV演示板 | 4.5V至20VIN，12VOUT (5A)

download icon

下载

 print icon

打印
DC1198B-A
LTM4605EV演示板 | 4.5V至20VIN，12VOUT (5A)
立即购买 更多内容

产品详情

演示电路DC1198B-A内置高效率、高密度开关模式降压-升压μModule®稳压器LTM4605EV。LTM4605EV可以在输入电压高于、低于或等于输出电压的情况下调节其输出电压。DC1198B-A的输入电压范围为4.5V至20V，预设输出电压为12V。额定负载电流为5A，但在特定VIN、VOUT和热状况下，必须降级。开关频率可与频率为200kHz至400kHz的外部时钟同步。此PLL不仅可用于减少不必要的频率谐波，还可以并联LTM4605以提供高输出电流。

资料

pdf icon

PDF

DC1198B-A - Demo Manual Download

677.00K

pdf icon

ZIP

DC1198B - Design Files Download

961.00K

pdf icon

PDF

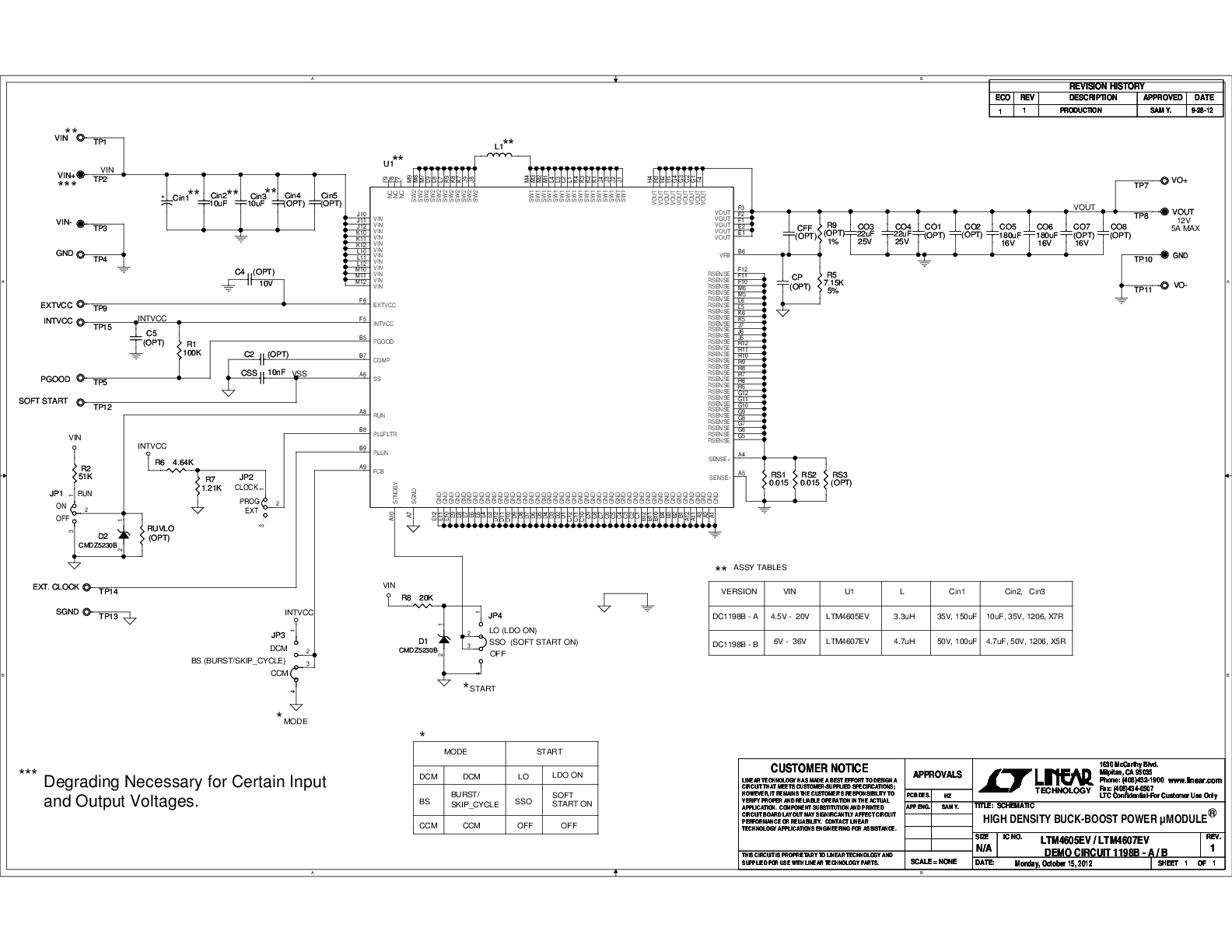

DC1198B - Schematic Download
