AD-FMCXMWBR1-EBZ
兼容 FMC X-Microwave 的电平转换器和电源套件
顶部
概览
优势和特点
- 兼容 FMC 的外形规格
- 可使用外部电源通过 FMC 连接器供电
- 提供电平转换和各种电源值
- 与 RaspberryPi X-MW 控制器兼容
产品详情

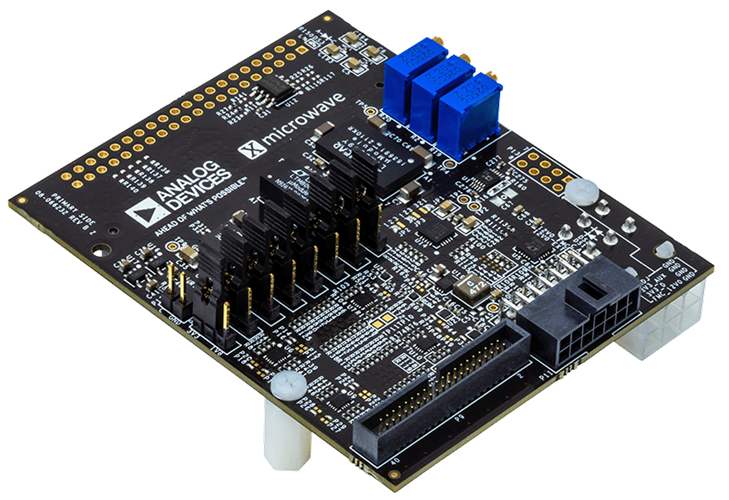

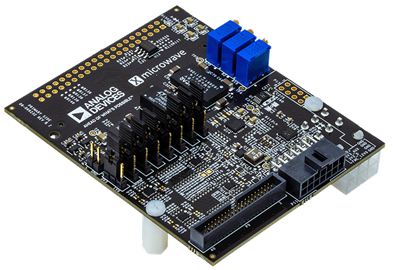

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板，外形规格与 FMC 兼容。它由 FMC 连接器供电，而对于需要更高负载电流的应用，可以添加外部电源。在这种情况下，将优先使用外部电源。
AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压，可在原型制作中用于偏置 X-MW 模块或其他 IC’。
应用
- RF 和微波设计
- 电压电平转换
- 通用软件无线电
- 雷达系统
- 点对点通信系统
- 多输入/多输出 (MIMO) 无线电
- 自动测试设备
技术与领域
相关产品

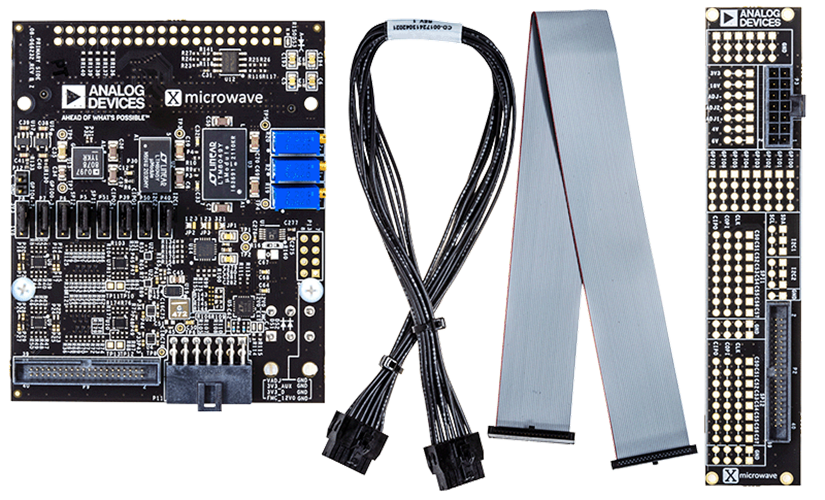

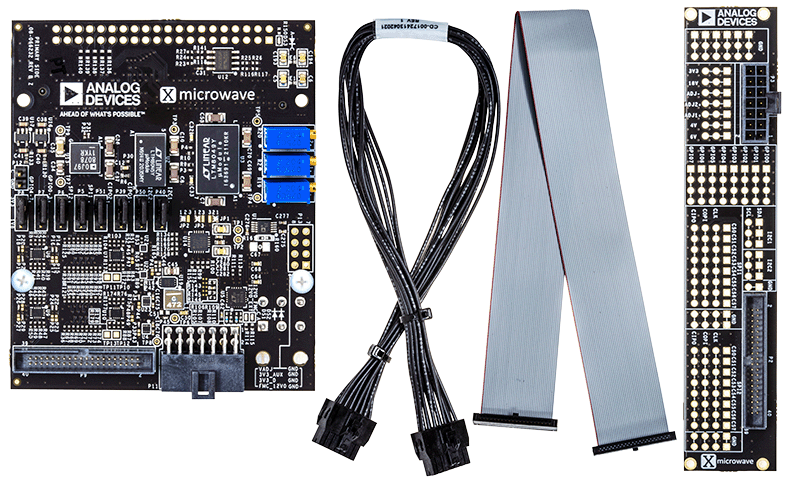

包装内含
- AD-FMCBRIDGE1A – FMC X-MW 桥

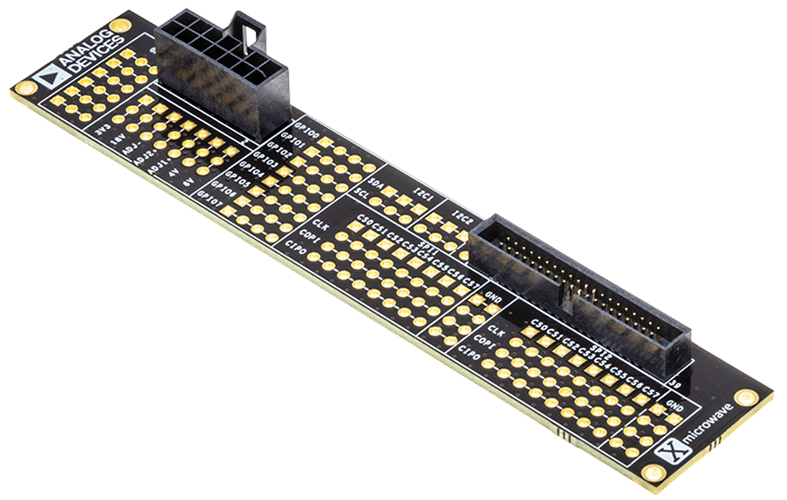

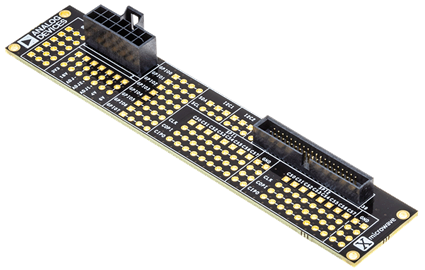

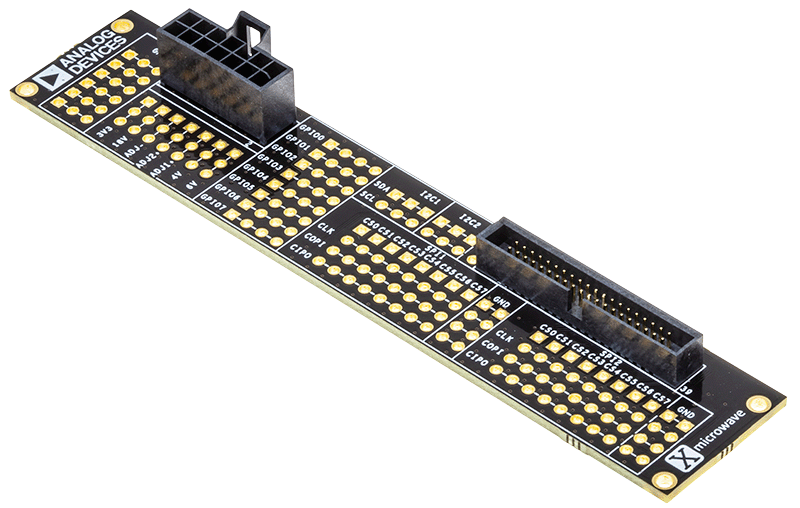

- AD-FMCBRIDGE1B – Protoplate 接口板
- 带状电缆
- 电源线缆
使用入门
AD-FMCXMWBR1-EBZ 是一个使用互连带状电缆的两板套件。FMC Bridge 板可插入兼容载板上的 FMC 插槽。Protoplate 接口板可以安装在 32x32 X 微波 Protoplate 上，然后使用带状电缆连接到 FMC 桥。然后可以打开载板，并相应地使用该设置进行评估和原型设计。
这种板的优点是，它有一个与基于树莓派的 X-MW 控制器兼容的排针接头。它使用树莓派的通信协议引脚和一些 GPIO 引脚。
文档
-
AD-FMCXMWBR1-EBZ User Guide2022/6/2WIKI
